第十一章电路及其应用 章末测试题-2021-2022学年高二上学期物理人教版（2019）必修第三册（word含答案）

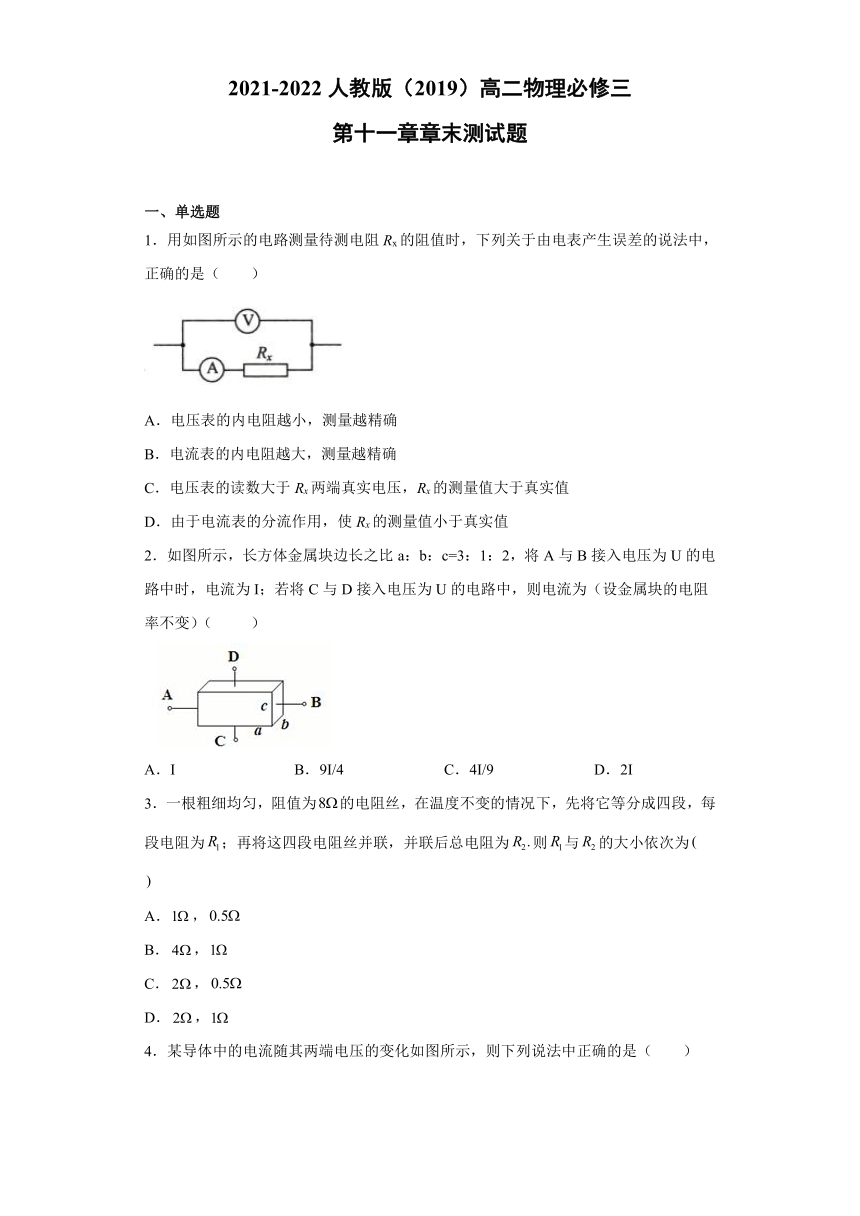

2021-2022人教版（2019）高二物理必修三
第十一章章末测试题
一、单选题
1．用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是（　　）
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越大，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
2．如图所示，长方体金属块边长之比a：b：c=3：1：2，将A与B接入电压为U的电路中时，电流为I；若将C与D接入电压为U的电路中，则电流为（设金属块的电阻率不变）（ ）

A．I B．9I/4 C．4I/9 D．2I
3．一根粗细均匀，阻值为的电阻丝，在温度不变的情况下，先将它等分成四段，每段电阻为；再将这四段电阻丝并联，并联后总电阻为则与的大小依次为　　
A．，
B．，
C．，
D．，

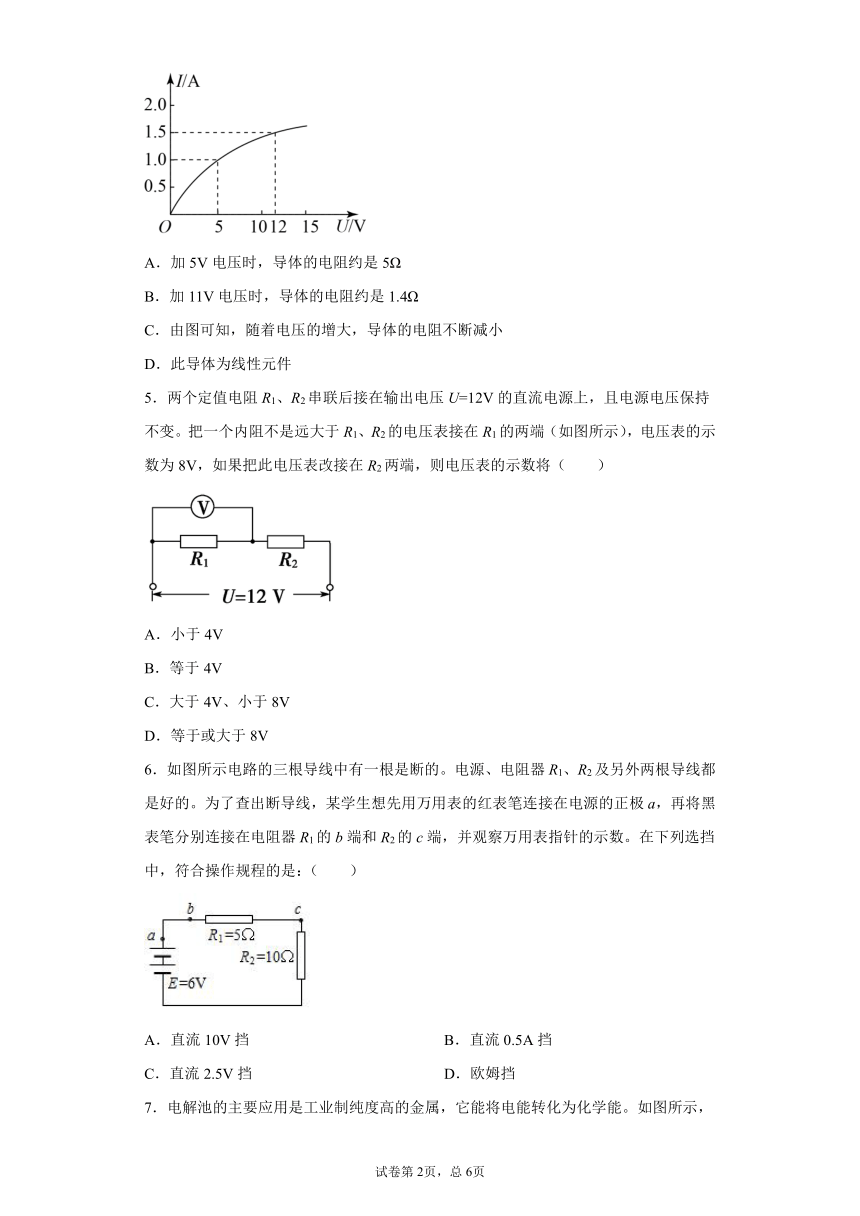

4．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是（　　）
A．加5V电压时，导体的电阻约是5Ω
B．加11V电压时，导体的电阻约是1.4Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．此导体为线性元件
5．两个定值电阻R1、R2串联后接在输出电压U=12V的直流电源上，且电源电压保持不变。把一个内阻不是远大于R1、R2的电压表接在R1的两端（如图所示），电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将（　　）
A．小于4V
B．等于4V
C．大于4V、小于8V
D．等于或大于8V
6．如图所示电路的三根导线中有一根是断的。电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：（　　）
A．直流10V挡 B．直流0.5A挡
C．直流2.5V挡 D．欧姆挡

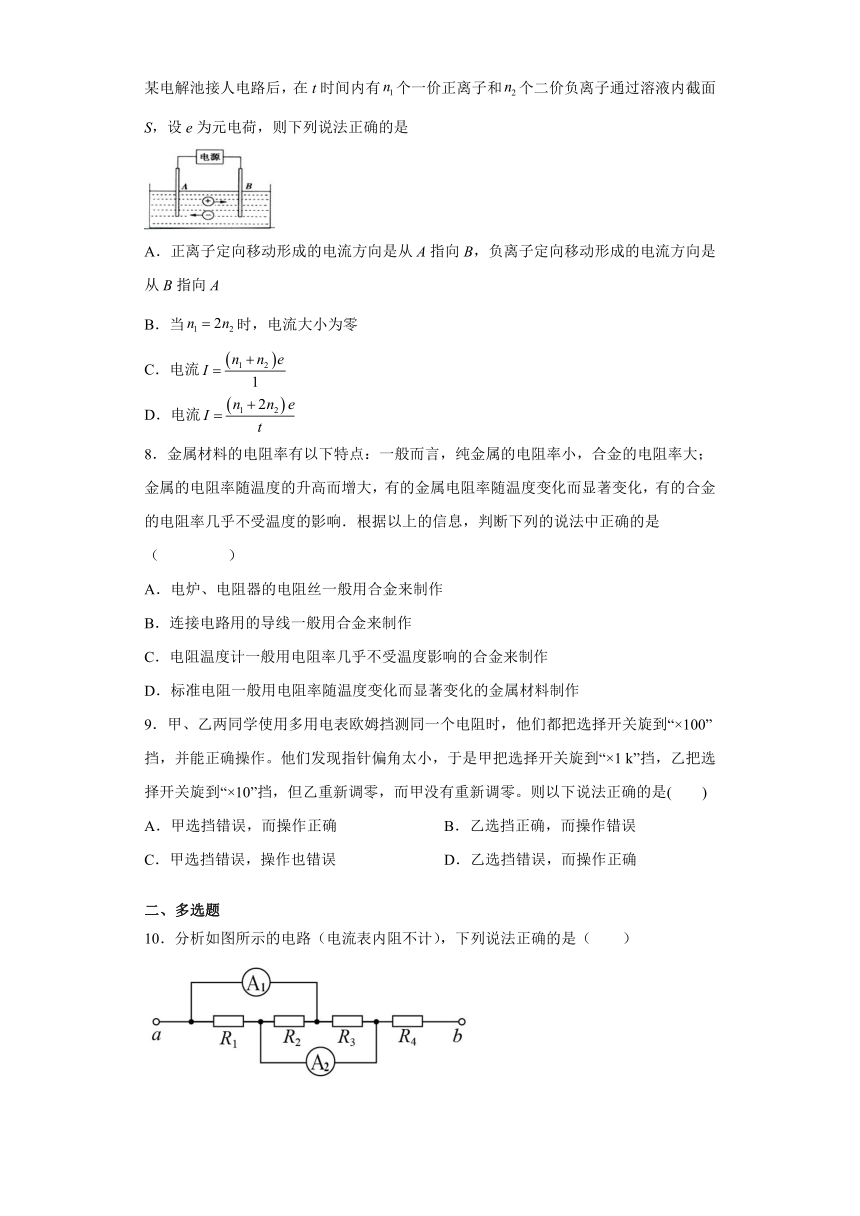

7．电解池的主要应用是工业制纯度高的金属，它能将电能转化为化学能。如图所示，某电解池接人电路后，在t时间内有个一价正离子和个二价负离子通过溶液内截面S，设e为元电荷，则下列说法正确的是
A．正离子定向移动形成的电流方向是从A指向B，负离子定向移动形成的电流方向是从B指向A
B．当时，电流大小为零
C．电流
D．电流
8．金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是（ ）
A．电炉、电阻器的电阻丝一般用合金来制作
B．连接电路用的导线一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
9．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是(　　)
A．甲选挡错误，而操作正确 B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误 D．乙选挡错误，而操作正确
二、多选题
10．分析如图所示的电路（电流表内阻不计），下列说法正确的是（　　）
A．、、为并联关系
B．、、、为并联关系
C．的示数为通过和的电流之和
D．的示数为通过和的电流之和

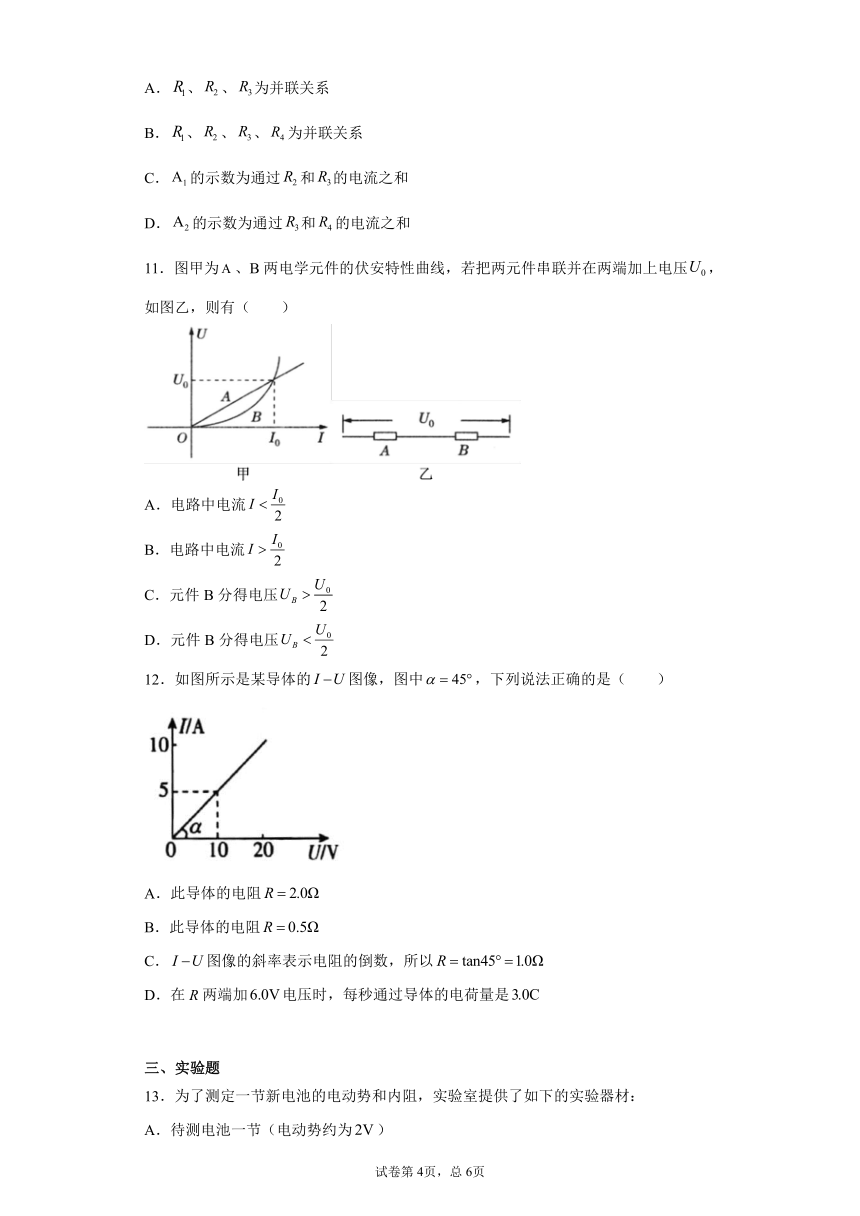

11．图甲为、B两电学元件的伏安特性曲线，若把两元件串联并在两端加上电压，如图乙，则有（　　）
A．电路中电流
B．电路中电流
C．元件B分得电压
D．元件B分得电压
12．如图所示是某导体的图像，图中，下列说法正确的是（　　）
A．此导体的电阻
B．此导体的电阻
C．图像的斜率表示电阻的倒数，所以
D．在R两端加电压时，每秒通过导体的电荷量是
三、实验题

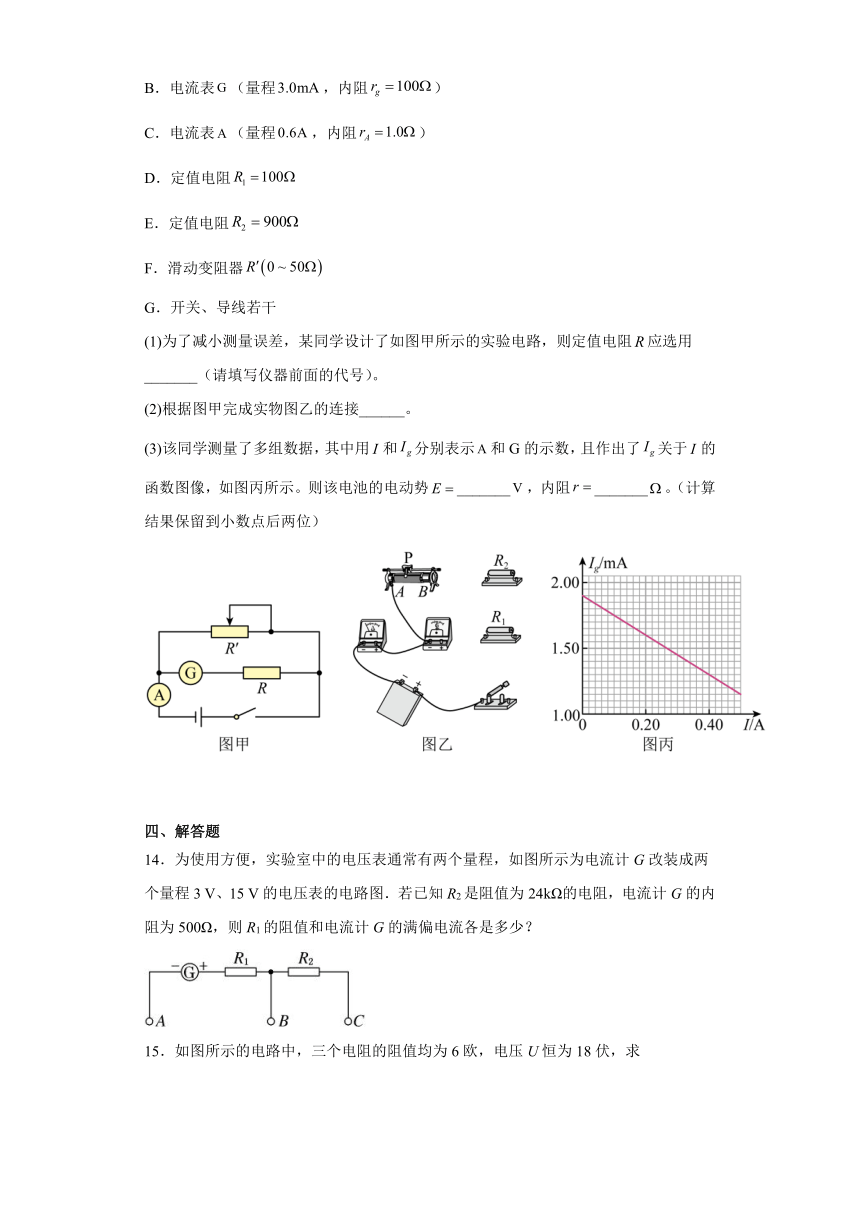

13．为了测定一节新电池的电动势和内阻，实验室提供了如下的实验器材：
A．待测电池一节（电动势约为）
B．电流表（量程，内阻）
C．电流表（量程，内阻）
D．定值电阻
E．定值电阻
F．滑动变阻器
G．开关、导线若干
(1)为了减小测量误差，某同学设计了如图甲所示的实验电路，则定值电阻应选用_______（请填写仪器前面的代号）。
(2)根据图甲完成实物图乙的连接______。
(3)该同学测量了多组数据，其中用和分别表示和G的示数，且作出了关于的函数图像，如图丙所示。则该电池的电动势_______，内阻_______。（计算结果保留到小数点后两位）
四、解答题
14．为使用方便，实验室中的电压表通常有两个量程，如图所示为电流计G改装成两个量程3 V、15 V的电压表的电路图．若已知R2是阻值为24kΩ的电阻，电流计G的内阻为500Ω，则R1的阻值和电流计G的满偏电流各是多少？
15．如图所示的电路中，三个电阻的阻值均为6欧，电压U恒为18伏，求
(1)电流表和电压表的示数；
(2)将电压表和电流表的位置互换，电流表和电压表的示数．
16．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。
（1）则应为多少？
（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？
17．在如图所示的电路中，电源为电路提供的电压，电流表允许通过的最大电流，电压表两端允许加的最大电压，两电表均为理想电表，定值电阻。闭合开关，调节电阻箱的阻值，为了保证两电表均不被烧坏，则电阻箱的调节范围为多少？
参考答案
1．C
【详解】
AB．该电路中，Rx的测量值实际上为
故电流表的内电阻越小，测量越精确，AB错误；
CD．该电路中电流表的读数为通过Rx的真实值，电压表的读数为Rx两端的电压与电流表的分压之和，大于Rx两端的真实电压，根据欧姆定律知，Rx的测量值大于真实值， 选项D错误，C正确。
故选C。
2．B
【分析】
根据电阻定律可确定AB及CD时的电阻，再由欧姆定律即可确定电流．
【详解】
设b长为l；根据电阻定律可知：；则接AB时，电阻；当接CD时，电阻；由欧姆定律可知：；则；故选B．
3．C
【详解】
一根粗细均匀的电阻丝，将它等分成四段，每段的长度减小为四分之一，横截面积和电阻率一定，故电阻减小为四分之一，为；
再将这四段电阻丝并联起来，横截面积增加为4倍，根据电阻定律，；
故选C．
4．A
【详解】
A．对某些导电器材，其伏安特性曲线不是直线，但曲线上某一点的值仍表示该点所对应的电阻值，当导体加5V电压时，电阻
R1==5Ω
故A正确；
B．当导体加11V电压时，由题图知电流约为1.4A，电阻R2大于1.4Ω，故B错误；
CD．由图可知，随电压的增大，图象的斜率减小，则可知导体的电阻越来越大，则导体为非线性元件，故CD错误。
故选A。
5．A
【详解】
当电压表接在R1两端时，其示数为8V，则此时电阻R2两端的电压为4V，将R1与RV并联后的总电阻用R1V表示，则
==
解得
R1V=2R2
由于R1>R1V，则R1>2R2。当电压表改接在R2两端时，将R2与RV并联后的总电阻用R2V表示，则R2>R2V。此时电阻R1两端的电压U1与电压表示数U2V之比为
=>>=2
故电压表的示数将小于4V。故A正确，BCD错误。
故选A。
6．A
【详解】
用欧姆档要把电源断开，本题操作没有，所以不用欧姆档；用电流档要用较大量程，本题的电流表量程的0.5A太小；由于电源的电动势为6V，用电压档检测其量程要大于6V，故A正确，B、C、D错误；
故选A。
7．D
【详解】
A．正离子定向移动形成的电流方向是从A指向B，负离子定向移动形成的电流方向也是从A指向B，选项A错误；
B．因负离子定向移动的反方向等效于正电荷定向移动的方向，则当时，电流大小不为零，选项B错误；
CD．由题意可知，流过溶器截面上的电量q=（n1+2n2）e；则根据 电流
选项C错误，D正确；
故选D.
8．A
【详解】
A．合金的电阻率大，故电炉、电阻器的电阻丝一般用合金来制作，故A正确；
B．纯金属的电阻率小，故连接电路用的导线一般用纯金属来制作，故B错误；
C．有的金属电阻率随温度变化而显著变化，故电阻温度计一般用电阻率随温度变化而显著变化的金属材料来制作，故C错误；
D．有的合金的电阻率几乎不受温度的影响，故标准电阻一般用合金材料制作，故D错误；
9．D
【详解】
选择开关旋到“×100”挡，正确操作，指针偏角太小，说明被测阻值较大，所选挡位偏小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，故选D。
10．AC
【详解】
AB．电阻、、为并联关系，电阻、、构成的并联电路与为串联关系，A正确，B错误；
CD．的示数为通过和的电流之和，的示数为通过和的电流之和，C正确，D错误。
故选AD。
11．BD
【详解】
AB．由图甲可知，电流在之间时，相同的电流，B的电阻更小，由公式可知，电路中的电流应大于，故A错误，B正确；
CD．由图甲可知，电流在之间时，相同的电流，B分得的电压更小，故元件B分得的电压应小于，故C错误，D正确。
故选BD。
12．AD
【详解】
AB．由
可知，图像的斜率表示电阻的倒数，则由题图可知，此导体的电阻
故A正确，B错误；
C．图线的斜率表示电阻的倒数，但R不等于，只能根据求解，故C错误；
D．在R两端加的电压时，电路中电流
则每秒通过导体的电荷量为
故D正确。
故选AD。
13．E
【详解】
(1)[1]定值电阻与电流表G串联是作为电压表使用的，若取，则相当于电压表的量程为
若取，则相当于电压表的量程为
由于待测电源的电动势约为，故定值电阻选用。
(2)[2]根据题图甲所示电路连接实物，如图所示
(3)[3][4]由闭合电路欧姆定律得
整理可得
对比图线可得，当时，，被测电池的电动势
图线斜率的绝对值为
解得
14．R1＝5.5 kΩ　Ig＝500μA
【详解】
设电流计的满偏电流为Ig，内阻为rg，则应有：
3 V＝Ig(rg＋R1)
15 V＝Ig(rg＋R1＋R2)
联立可得
R1＝5.5 kΩ
Ig＝0.5×10－3 A＝500μA．
15．(1)1A和12V(2)3A和9V
【详解】
(1)电压表视为开路，电流表视为短路；电路结构为两电阻R并联后与一个R串联；总电阻为
总电流
电压表示数为：
UV=IR=2×6 V =12V
电流表示数为：
(2)两表互换位置后，电路变成两电阻串联后再与一个R并联；总电阻为：
总电流：
电流表示数为流过R的电流：
流过2R的电流为：
I′=4.5A﹣4A=1.5A
电压表示数为：
16．（1）；（2）
【详解】
（1）当电压表串联一个阻值为的定值电阻测量该电路两端的电压时，电压表的读数为，由串联电路的特点可知，定值电阻分得的电压为
电压表与定值电阻串联，通过它们的电流相等
整理得
代入数据得
（2）如果将满偏电压为的电压表改装成量程为60V的电压表，则串联的电阻分得的电压为，由串联电路的特点得
整理得串联的电阻的阻值为
代入数据得
17．
【详解】
当电压表示数为15 V时
由欧姆定律得
解得
当电流表示数为0.6 A时
由欧姆定律得
解得
故在保证电路中两电表不被烧坏的情况下，电阻箱的调节范围为。
