4.3探究平面镜的成像特点实验专题2021—2022学年人教版八年级物理上册（含答案）

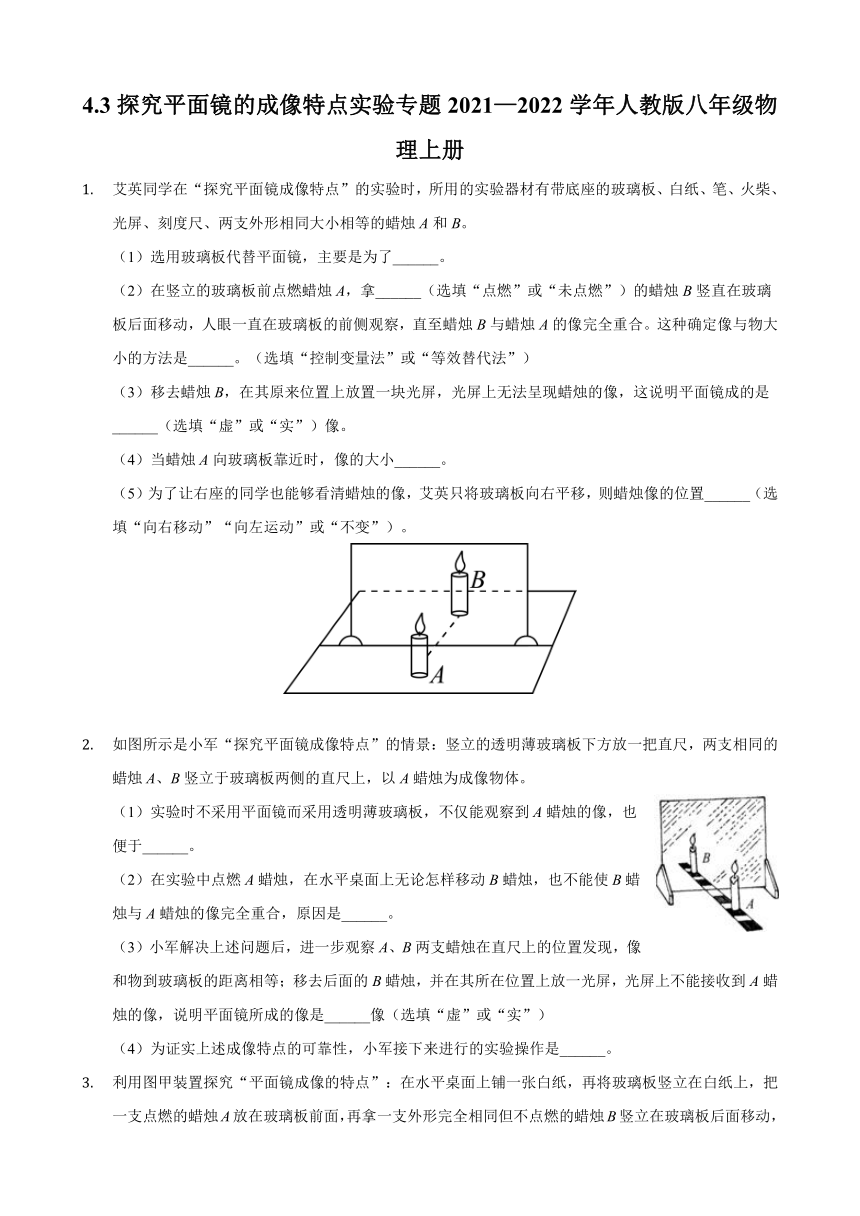

4.3探究平面镜的成像特点实验专题2021—2022学年人教版八年级物理上册
艾英同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同大小相等的蜡烛A和B。
（1）选用玻璃板代替平面镜，主要是为了______。
（2）在竖立的玻璃板前点燃蜡烛A，拿______（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合。这种确定像与物大小的方法是______。（选填“控制变量法”或“等效替代法”）
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是______（选填“虚”或“实”）像。
（4）当蜡烛A向玻璃板靠近时，像的大小______。
（5）为了让右座的同学也能够看清蜡烛的像，艾英只将玻璃板向右平移，则蜡烛像的位置______（选填“向右移动”“向左运动”或“不变”）。
如图所示是小军“探究平面镜成像特点”的情景：竖立的透明薄玻璃板下方放一把直尺，两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
（1）实验时不采用平面镜而采用透明薄玻璃板，不仅能观察到A蜡烛的像，也便于______。
（2）在实验中点燃A蜡烛，在水平桌面上无论怎样移动B蜡烛，也不能使B蜡烛与A蜡烛的像完全重合，原因是______。
（3）小军解决上述问题后，进一步观察A、B两支蜡烛在直尺上的位置发现，像和物到玻璃板的距离相等；移去后面的B蜡烛，并在其所在位置上放一光屏，光屏上不能接收到A蜡烛的像，说明平面镜所成的像是______像（选填“虚”或“实”）
（4）为证实上述成像特点的可靠性，小军接下来进行的实验操作是______。
利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是______像。
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为______cm；将蜡烛靠近玻璃板，像的大小将______。（选填“变大”、“变小”或“不变”）
（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的______（选填“①”或“②”）处。
如图是小明在水平桌面上“探究平面镜成像特点”的实验装置。
（1）实验中用玻璃板代替平面镜，利用了玻璃透明的特点，便于确定______，玻璃板应______放置；
（2）在玻璃板前面放一只棋子A，再拿一只相同棋子B在玻璃板后面移动，直至与棋子A的像重合，这样做是为了比较______的关系；若将光屏放在棋子B所在的位置，直接观察光屏，不能看到棋子A的像，说明平面镜所成的像是______（选填“实”或“虚”）像；
（3）实验时小明发现棋子A的像较暗，很难使棋子B与之重合，用手电筒对着玻璃照射棋子A的像，______（选填“能”或“不能”）使像变亮。
小明洗漱时感觉离镜子越近镜中的像越大，这与课本中描述的平面镜成像特点不相符。于是，他用带支架的玻璃板、两支完全相间的蜡烛、刻度尺、白纸、光屏、火柴、铅笔等实验器材进行了探究。
（1）实验探究应在______（选填“较暗”或“较亮”）的环境中进行。
（2）用玻璃板代替平面镜，既能成像又便于确定______。

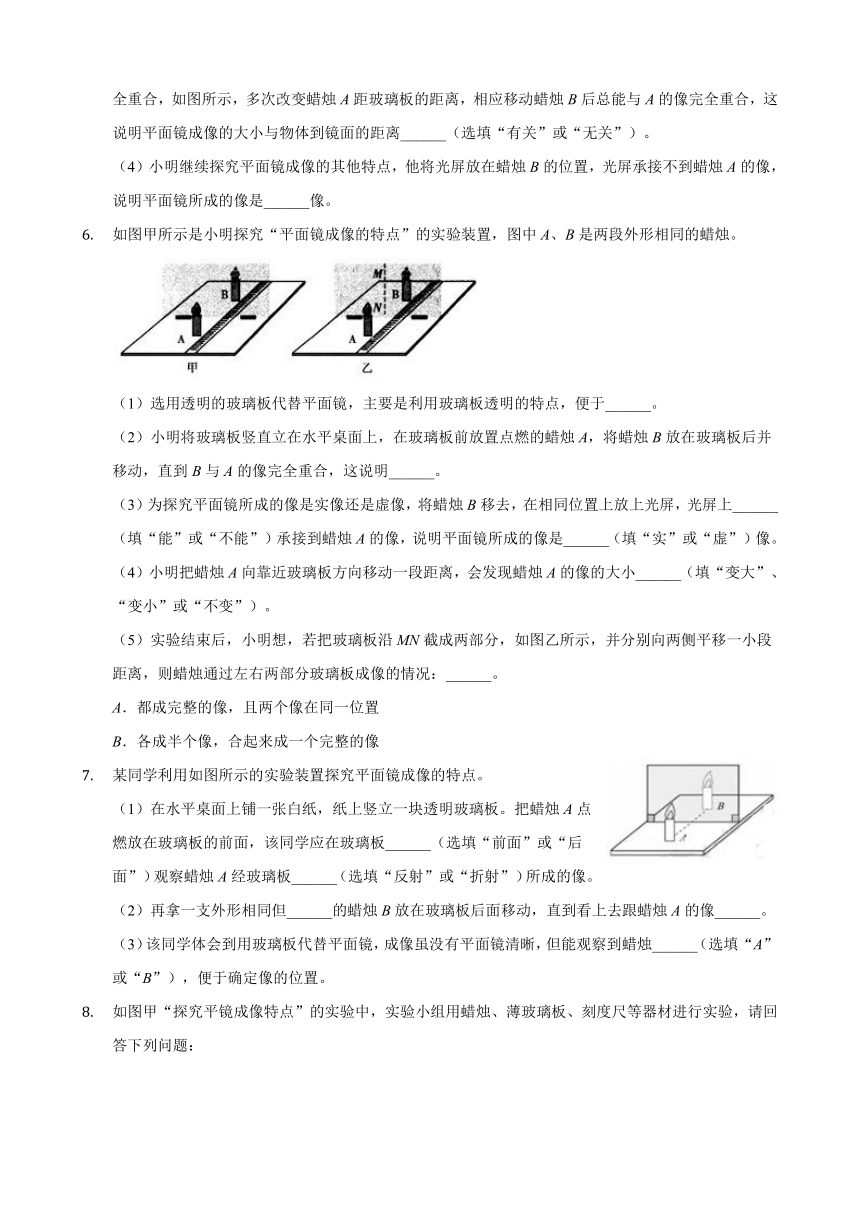

（3）点燃玻璃板前的蜡烛A，将蜡烛B放在玻璃板后并移动至适当位置，蜡烛B能与蜡烛A的像完全重合，如图所示，多次改变蜡烛A距玻璃板的距离，相应移动蜡烛B后总能与A的像完全重合，这说明平面镜成像的大小与物体到镜面的距离______（选填“有关”或“无关”）。
（4）小明继续探究平面镜成像的其他特点，他将光屏放在蜡烛B的位置，光屏承接不到蜡烛A的像，说明平面镜所成的像是______像。
如图甲所示是小明探究“平面镜成像的特点”的实验装置，图中A、B是两段外形相同的蜡烛。
（1）选用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于______。
（2）小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，直到B与A的像完全重合，这说明______。
（3）为探究平面镜所成的像是实像还是虚像，将蜡烛B移去，在相同位置上放上光屏，光屏上______（填“能”或“不能”）承接到蜡烛A的像，说明平面镜所成的像是______（填“实”或“虚”）像。
（4）小明把蜡烛A向靠近玻璃板方向移动一段距离，会发现蜡烛A的像的大小______（填“变大”、“变小”或“不变”）。
（5）实验结束后，小明想，若把玻璃板沿MN截成两部分，如图乙所示，并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况：______。
A．都成完整的像，且两个像在同一位置
B．各成半个像，合起来成一个完整的像
某同学利用如图所示的实验装置探究平面镜成像的特点。
（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板。把蜡烛A点燃放在玻璃板的前面，该同学应在玻璃板______（选填“前面”或“后面”）观察蜡烛A经玻璃板______（选填“反射”或“折射”）所成的像。
（2）再拿一支外形相同但______的蜡烛B放在玻璃板后面移动，直到看上去跟蜡烛A的像______。
（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡烛______（选填“A”或“B”），便于确定像的位置。

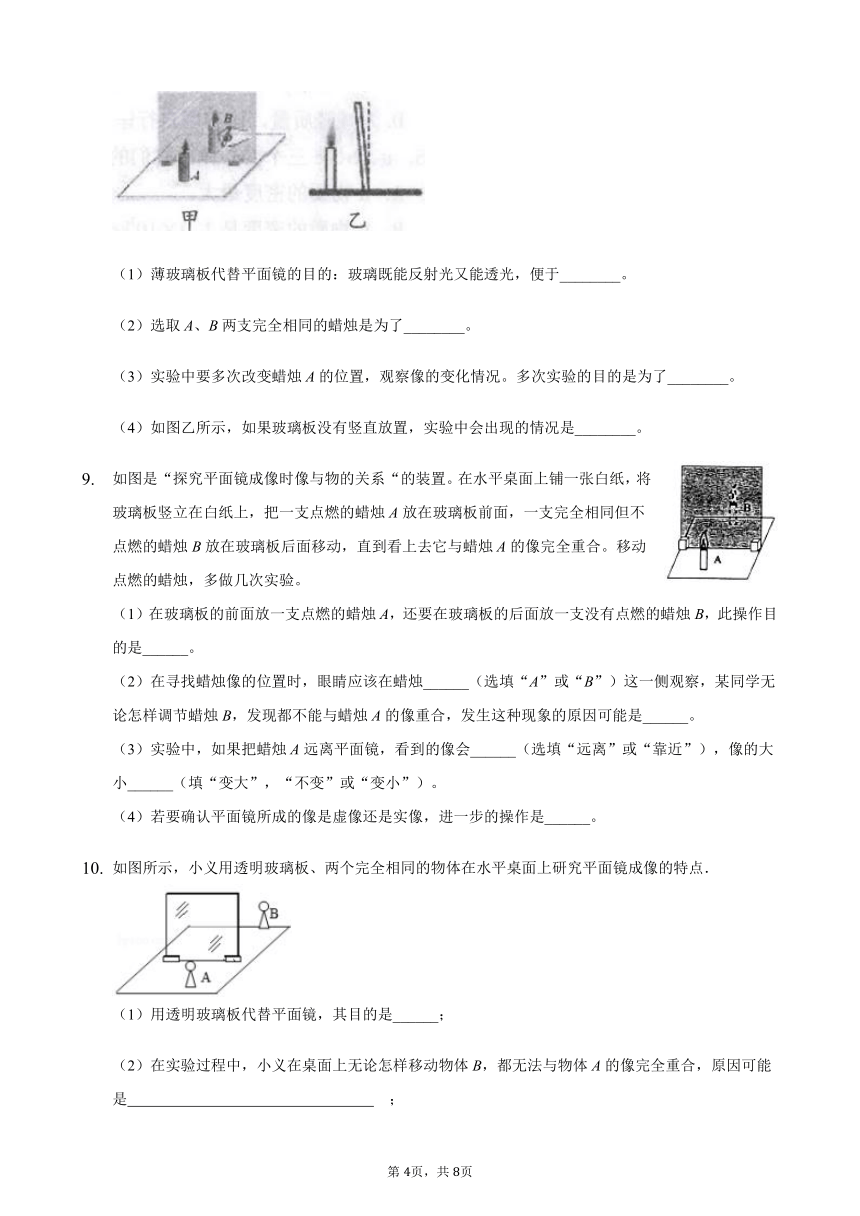

如图甲“探究平镜成像特点”的实验中，实验小组用蜡烛、薄玻璃板、刻度尺等器材进行实验，请回答下列问题：
（1）薄玻璃板代替平面镜的目的：玻璃既能反射光又能透光，便于________。
（2）选取A、B两支完全相同的蜡烛是为了________。
（3）实验中要多次改变蜡烛A的位置，观察像的变化情况。多次实验的目的是为了________。
（4）如图乙所示，如果玻璃板没有竖直放置，实验中会出现的情况是________。
如图是“探究平面镜成像时像与物的关系“的装置。在水平桌面上铺一张白纸，将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，一支完全相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合。移动点燃的蜡烛，多做几次实验。
（1）在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是______。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（选填“A”或“B”）这一侧观察，某同学无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因可能是______。
（3）实验中，如果把蜡烛A远离平面镜，看到的像会______（选填“远离”或“靠近”），像的大小______（填“变大”，“不变”或“变小”）。
（4）若要确认平面镜所成的像是虚像还是实像，进一步的操作是______。
如图所示，小义用透明玻璃板、两个完全相同的物体在水平桌面上研究平面镜成像的特点．
（1）用透明玻璃板代替平面镜，其目的是______；
（2）在实验过程中，小义在桌面上无论怎样移动物体B，都无法与物体A的像完全重合，原因可能是??????? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?????；
（3）调整后，当物体B与物体A的像完全重合时，分别记录下A、B的位置，如图所示，此时物体A的像到平面镜的距离是___________；
（4）移去物体B，在物体B的位置上放一光屏，光屏上_____（选填“能”或“不能”）承接到蜡烛A的像．
（5）实验时将物体A逐渐靠近玻璃板时，它的像的大小将_______（选填“变大”、“变小”或“不变”）
某同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验器材有：薄玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图（甲）所示。
（1）在水平桌面的白纸上画一条直线，将玻璃板立在白纸上，若移动B，始终无法与A的像重合，可能的原因是______。
（2）用跳棋代替蜡烛做实验的优点是______。
（3）如图甲，若要使实验成像更清晰，可用手电筒对着______照射。（选填“A跳棋”、“B区白纸”或“玻璃板”）
（4）在白纸上沿跳棋A和B的边缘画圆，测出物距u和像距v的值如表：
实验次数
1
2
3
物距u/cm
5.11
6.39
像距v/cm
？
5.22
6.51
①如图（乙）所示，每次实验测量的物距是A的右端到直线的距离，则像距v1=______cm。
②该同学发现三次实验的像距都比物距略大一些，原因是______：（只有一个正确选项，将正确选项的字母填在横线上）
A.刻度尺测量像距时存在误差
B.玻璃板有一定厚度
C.物和像的标记点不对应
D.玻璃板没有竖直放置
（5）本次实验采用的科学探究方法是______，实验中使用两个相同的跳棋的作用是：______。
如图1是“探究平面镜成像特点”的实验装置图。
（1）实验室提供了厚薄不同的两块玻璃板，你应选择______（厚/薄）玻璃板进行实验；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B（与蜡烛A大小相同）竖立在玻璃板后面移动，人眼一直在玻璃板的______（前侧/后侧）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是______（控制变量法/等效替代法/转换法）：
（3）移去蜡烛B，在其原来位置上放置一块光屏，直接观察光屏，光屏上______（能/不能）出现蜡烛的像，说明物体通过平面镜所成的像是______（虚/实）像：
（4）实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小______（变大/不变/变小）；
（5）实验中，让玻璃板沿OO′轴（如图中玻璃板与桌面的接触部分）方向水平向右移动，结果他发现镜中的像相对于A______（向右/向左/不）移动，他又将玻璃板绕OO′轴转向自己，发现镜中的像______（转向自己/转离自己/不动）。
（6）小刚根据所学的平面镜知识，设计了如2图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。若A点与水面相距3m，则A与它在水中的像A′之间的距离为______m；若光斑B向左移动了1m，说明水位______（上升/下降）了。
参考答案
1.【答案】（1）便于确定像的位置；
（2）未点燃；等效替代法；
（3）虚；
（4）不变；
?（5）不变。
2.【答案】便于确定像的位置? 玻璃板与桌不垂直? 虚? 保持玻璃板的位置不变，多次改变A、B蜡烛的位置进行实验
3.【答案】（1）虚；（2）3.50；不变；（3）②。
4.【答案】（1）像的位置；竖直
（2）像与物大小；虚
（3）不能
5.【答案】较暗? 像的位置? 无关? 虚
6.【答案】（1）确定像的位置；（2）像与物的大小相等；（3）不能；虚；（4）不变；（5）A
7.【答案】前面；反射；不点燃；完全重合；B
8.【答案】（1）确定像的位置
（2）比较像与物的大小关系
（3）避免偶然性，得到普遍规律
（4）蜡烛B无法与蜡烛A的像完全重合
9.【答案】确定像的位置和比较像与物体的大小? A? 玻璃板没有竖直放置? 远离? 不变? 把蜡烛B取走，光屏放在蜡烛B的位置上，看光屏上是否有蜡烛A的像，光屏上如果没有，说明平面镜成虚像。
10.【答案】（1）便于确定像的位置；
（2）玻璃板没有与纸面垂直；
（3）2.50cm；
（4）不能；
?（5）不变
11.【答案】玻璃板没有竖直放置? 成像稳定? A跳棋? 3.50? B? 等效替代法? 便比较物与像的大小关系
12.【答案】薄? 前侧? 等效替代法? 不能? 虚? 不变? 不? 转向自己? 6? 上升
