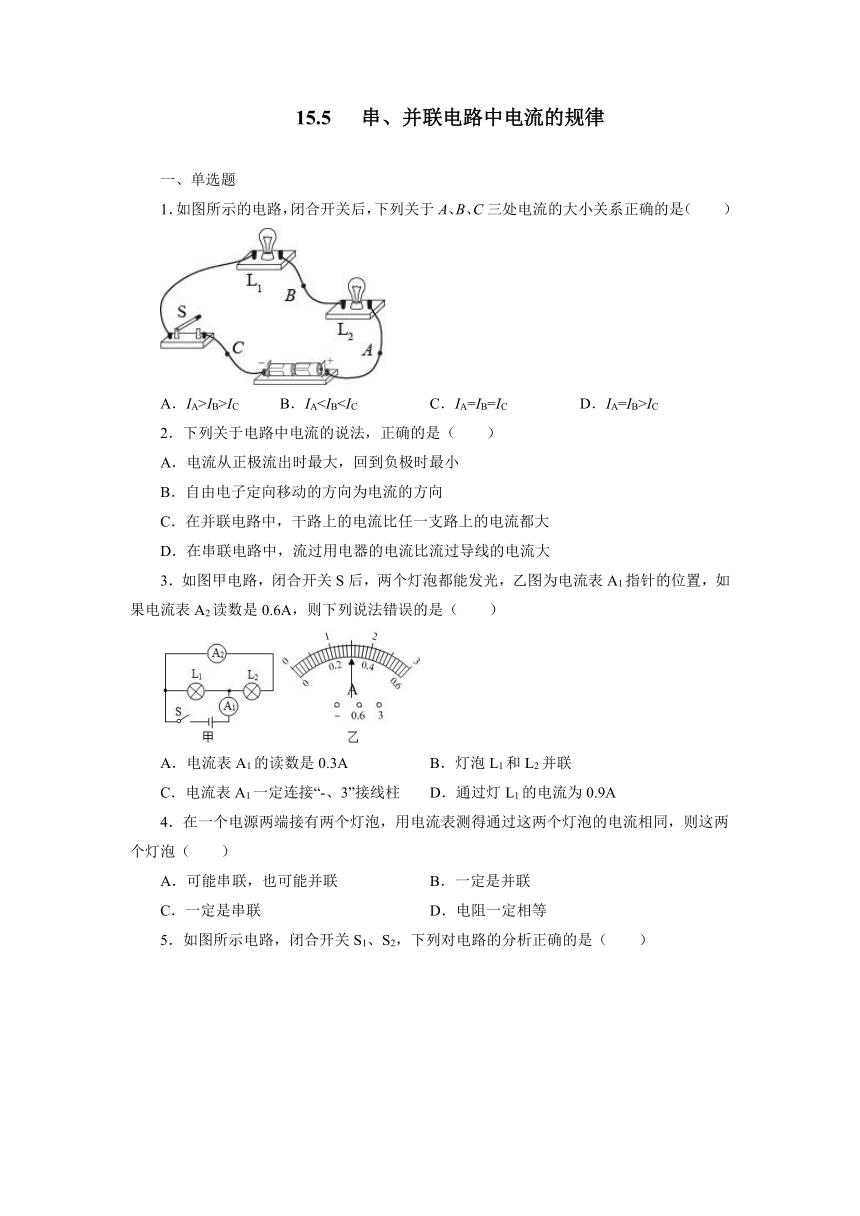

109728001179830015.5 串、并联电路中电流的规律
一、单选题
1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IAIC
2．下列关于电路中电流的说法，正确的是（　　）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
3．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A
4．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相同，则这两个灯泡（　　）
A．可能串联，也可能并联 B．一定是并联
C．一定是串联 D．电阻一定相等
5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．电流表A1测L1的电流
B．L1与L2串联
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6．如图所示电路，探究并联电路中电流的关系。与是两个不同规格的小灯泡，闭合开关后，用电流表测得通过、、、四处电流的大小分别为、、、。则电流大小关系正确的是（　　）
A． B． C． D．
7．笑笑同学在做实验时，将小灯泡、串联在电路中，发现靠近电源正极的灯比灯更亮，因此得出通过两个灯泡的电流大小关系的结论，其中正确的是（　　）
A．通过的电流大 B．通过的电流大
C．一样大 D．不确定
8．如图所示的电路中，闭合S，当开关S1从闭合到断开后，下列说法中正确的是（　　）
A．A1示数不变 B．A2示数不变 C．灯泡L1变亮 D．灯泡L2变亮

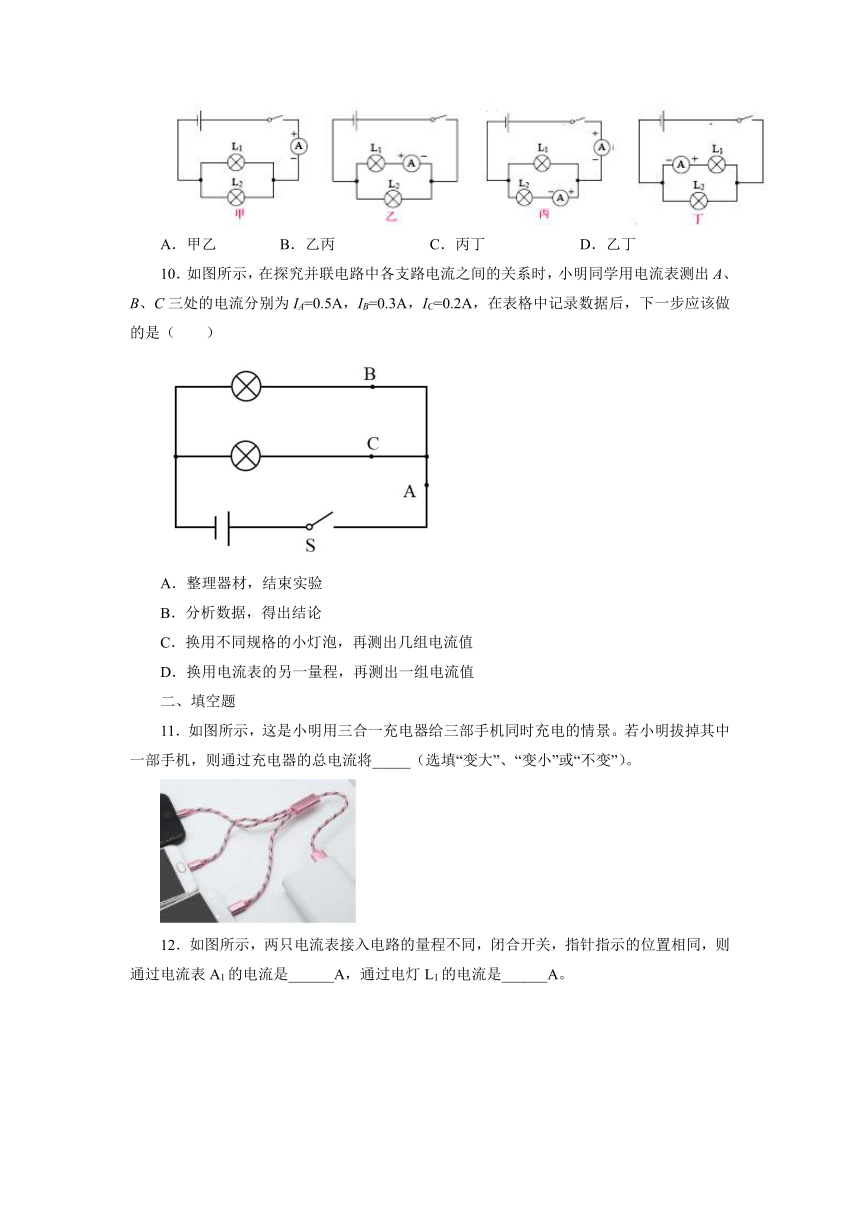

9．如图所示，能正确测出通过灯泡L1的电流的电路是（　　）
A．甲乙 B．乙丙 C．丙丁 D．乙丁
10．如图所示，在探究并联电路中各支路电流之间的关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
二、填空题
11．如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将_____（选填“变大”、“变小”或“不变”）。
12．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
13．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
14．小华同学根据图甲所示的实物图，在闭合开关后，两个电流表的示数如图乙、丙所示，则电流表A1的示数是______A，通过小灯泡L2的电流是______A。
15．教室中有 6 盏日光灯，它们之间的连接方式是____联，若通过每盏灯的电流为 0.2A， 则总电流为____A。
16．在探究串联电路中电流规律时，小华使用两个相同灯泡进行实验，获得数据如表所示。
a点电流/A
b点电流/A
c点电流/A
0.2
0.2
0.2
（1）小华由此得出结论：在串联电路中______；
（2）小华的结论_____（填“可靠”或“不可靠”），理由______。
三、实验题
17．如图，探究并联电路中电流的规律。
（1）使用电流表测量时，将电流表和被测的用电器______联；
（2）让电流从______接线柱流进去，从______接线柱流出来；在不知道被测电流大小的情况下，可用______法，看看指针的偏转是否在最大测量值之内；
（3）如图甲所示电路中，当开关S闭合后，a、b两个电流表的指针偏转分别如图乙所示，则通过L1的电流是Ia=______A，干路电流Ib=______A，若测得L2的电流为1A，则并联电路中电流的规律是______。
四、计算题
18．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
参考答案
1．C
2．C
3．A
4．A
5．C
6．D
7．C
8．B
9．C
10．C
11．变小
12．1.5 1.2
13．0.2 不同
14．0.5 0.3
15．并 1.2
16．各处的电流都相等 不可靠 实验次数太少，结论有偶然性
17．串 正 负 试触 0.3 1.3 干路电流等于各支路电流之和
18．0.6；0.5；0.4
