15.4电流的测量同步测试2021-2022学年人教版九年级物理全一册（含答案）

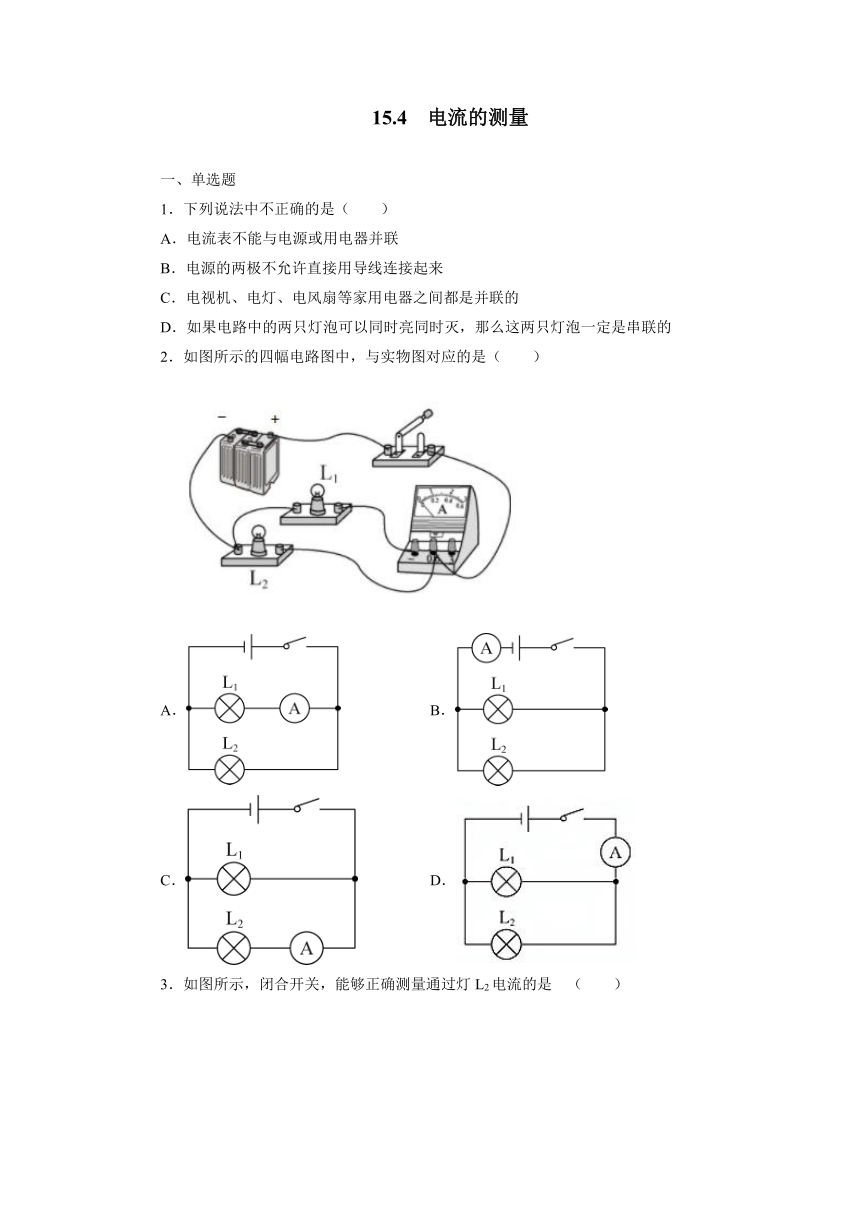

113538001211580015.4 电流的测量
一、单选题
1．下列说法中不正确的是（　　）
A．电流表不能与电源或用电器并联
B．电源的两极不允许直接用导线连接起来
C．电视机、电灯、电风扇等家用电器之间都是并联的
D．如果电路中的两只灯泡可以同时亮同时灭，那么这两只灯泡一定是串联的
2．如图所示的四幅电路图中，与实物图对应的是（　　）
A． B．
C． D．

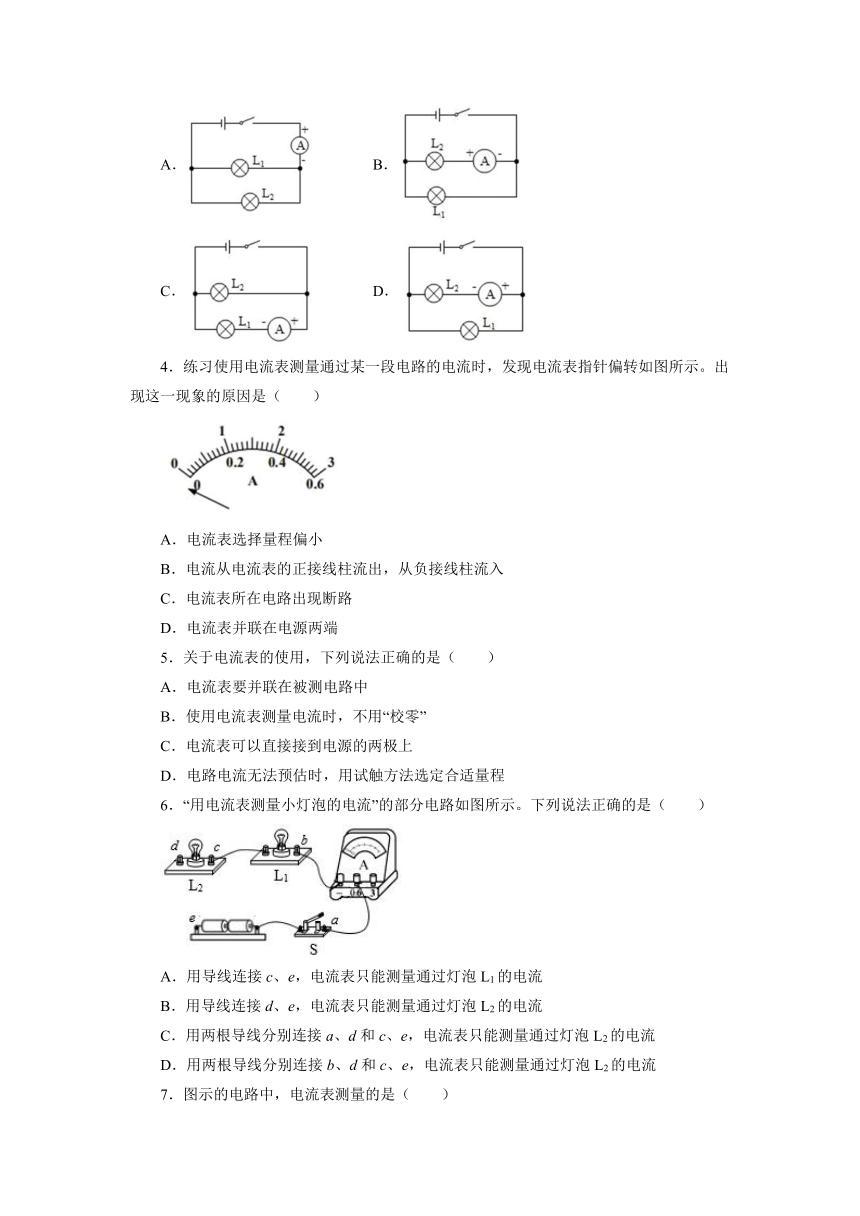

3．如图所示，闭合开关，能够正确测量通过灯L2电流的是 （　　）
A． B．
C． D．
4．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小
B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路
D．电流表并联在电源两端
5．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
6．“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

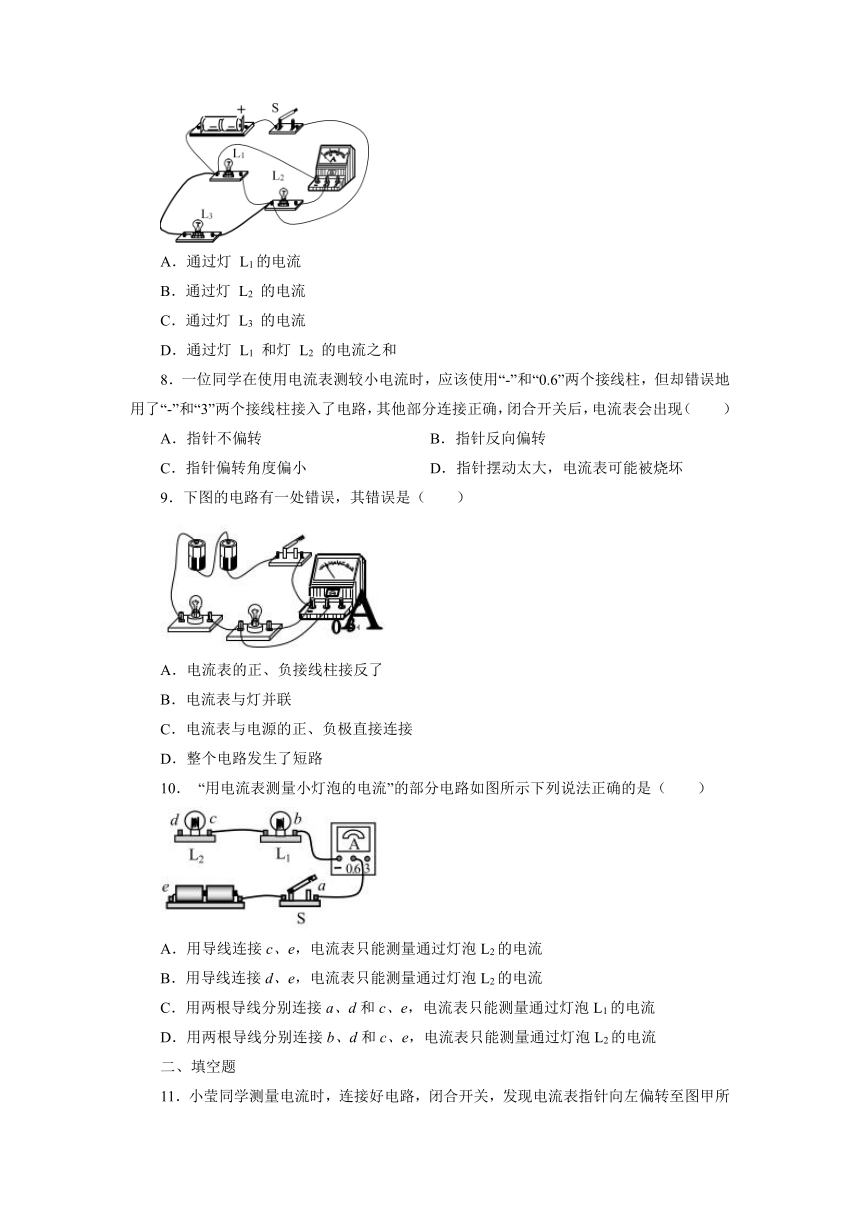

7．图示的电路中，电流表测量的是（　　）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
8．一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（　　）
A．指针不偏转 B．指针反向偏转
C．指针偏转角度偏小 D．指针摆动太大，电流表可能被烧坏
9．下图的电路有一处错误，其错误是（　　）
A．电流表的正、负接线柱接反了
B．电流表与灯并联
C．电流表与电源的正、负极直接连接
D．整个电路发生了短路
10． “用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
二、填空题
11．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
12．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
13．在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图。通过L1、L2的电流分别是______A、______A。
14．小铭同学测量电流时，连接好电路，闭合开关前，发现电表指针偏转至如下图左所示位置，原因是_____；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图右所示位置，原因是________。
15．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
16．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
三、作图题
17．小雨连接了如图电路，请在方框内画出它的电路图。
四、实验题
18．电流表测电流的实验中：
(1)连接电路时由于不知电流大小，电流表量程应首先选用___________（大/小）量程。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是___________A。
(3)若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是___________
A．电流表内部短路 B．开关处接触不良
C．开关短路 D．电源供电不足
参考答案
1．D
2．A
3．D
4．B
5．D
6．A
7．B
8．C
9．B
10．C
11．正负接线柱反接 改接小量程
12．a 0.32A
13．0.76 0.24
14．电流表没有调零 电流表的正负接线柱接反了
15．较大 试触 0.46
16．电流表被短路 b
17．
18．大 L2 0.46 A
