15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

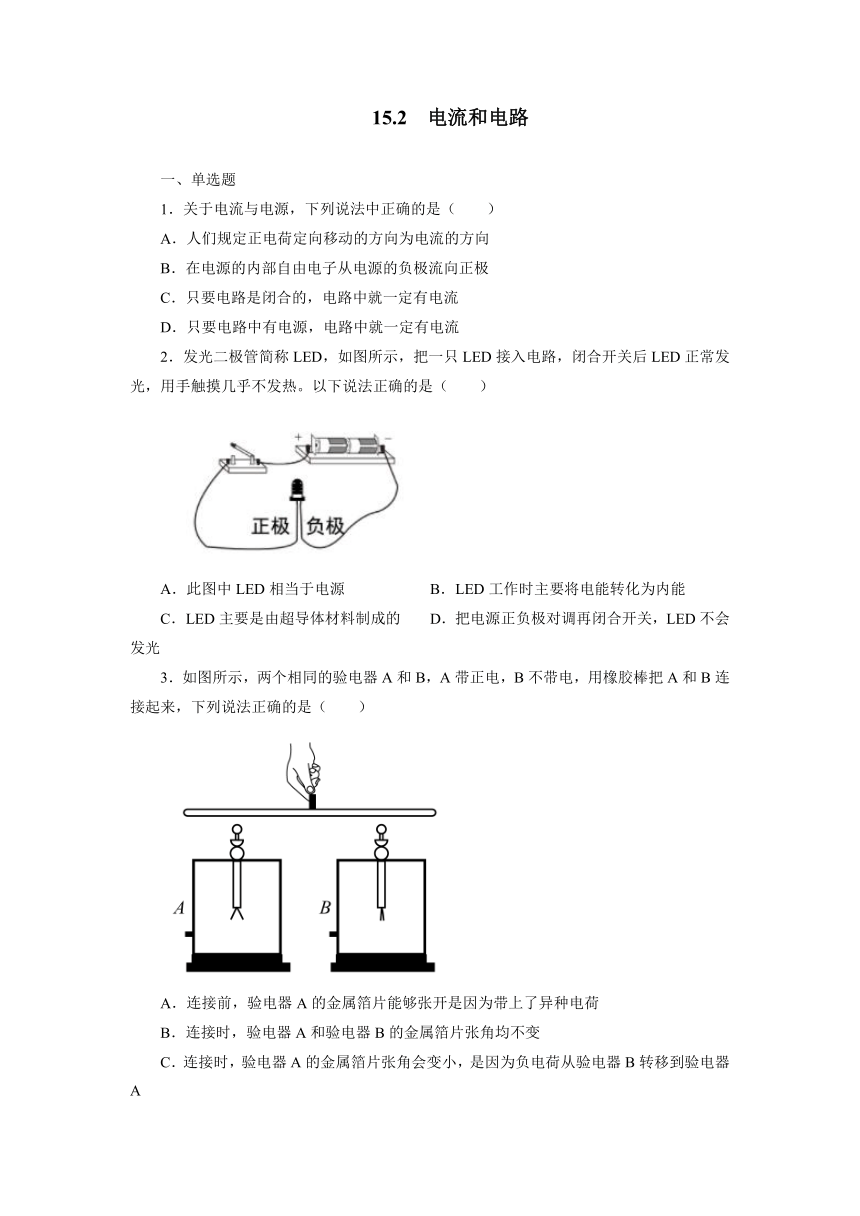

111633001231900015.2 电流和电路
一、单选题
1．关于电流与电源，下列说法中正确的是（　　）
A．人们规定正电荷定向移动的方向为电流的方向
B．在电源的内部自由电子从电源的负极流向正极
C．只要电路是闭合的，电路中就一定有电流
D．只要电路中有电源，电路中就一定有电流
2．发光二极管简称LED，如图所示，把一只LED接入电路，闭合开关后LED正常发光，用手触摸几乎不发热。以下说法正确的是（　　）
A．此图中LED相当于电源 B．LED工作时主要将电能转化为内能
C．LED主要是由超导体材料制成的 D．把电源正负极对调再闭合开关，LED不会发光
3．如图所示，两个相同的验电器A和B，A带正电，B不带电，用橡胶棒把A和B连接起来，下列说法正确的是（　　）
A．连接前，验电器A的金属箔片能够张开是因为带上了异种电荷
B．连接时，验电器A和验电器B的金属箔片张角均不变
C．连接时，验电器A的金属箔片张角会变小，是因为负电荷从验电器B转移到验电器A

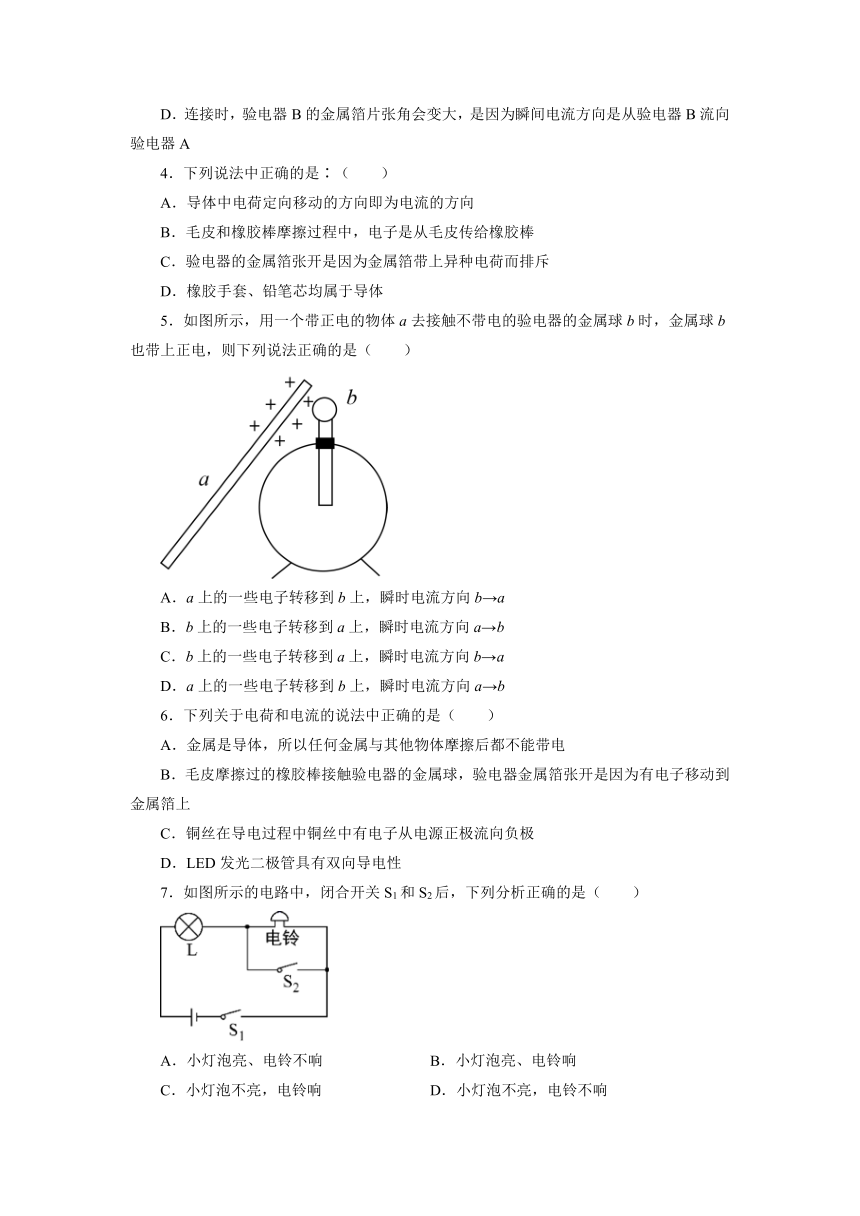

D．连接时，验电器B的金属箔片张角会变大，是因为瞬间电流方向是从验电器B流向验电器A
4．下列说法中正确的是∶（　　）
A．导体中电荷定向移动的方向即为电流的方向
B．毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒
C．验电器的金属箔张开是因为金属箔带上异种电荷而排斥
D．橡胶手套、铅笔芯均属于导体
5．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
6．下列关于电荷和电流的说法中正确的是（　　）
A．金属是导体，所以任何金属与其他物体摩擦后都不能带电
B．毛皮摩擦过的橡胶棒接触验电器的金属球，验电器金属箔张开是因为有电子移动到金属箔上
C．铜丝在导电过程中铜丝中有电子从电源正极流向负极
D．LED发光二极管具有双向导电性
7．如图所示的电路中，闭合开关S1和S2后，下列分析正确的是（　　）
A．小灯泡亮、电铃不响 B．小灯泡亮、电铃响
C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响

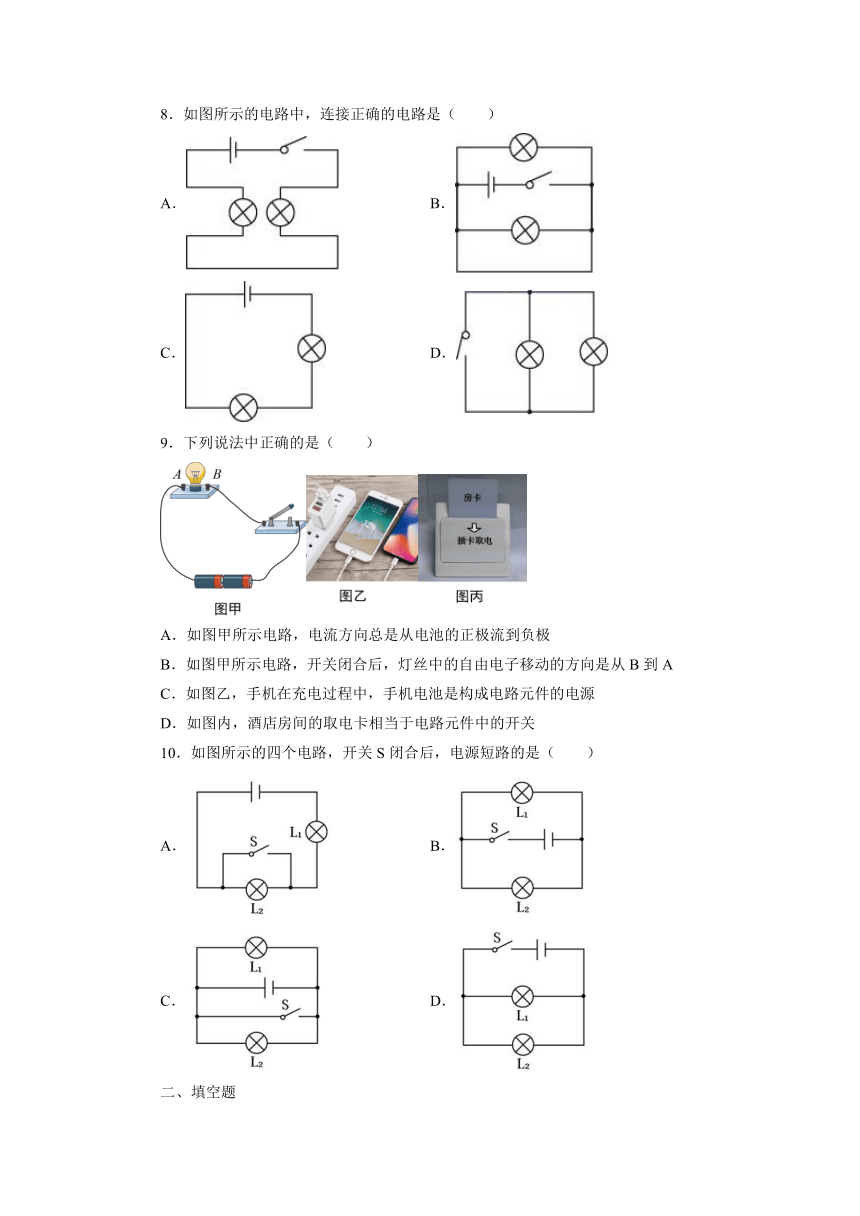

8．如图所示的电路中，连接正确的电路是（　　）
A． B．
C． D．
9．下列说法中正确的是（　　）
A．如图甲所示电路，电流方向总是从电池的正极流到负极
B．如图甲所示电路，开关闭合后，灯丝中的自由电子移动的方向是从B到A
C．如图乙，手机在充电过程中，手机电池是构成电路元件的电源
D．如图内，酒店房间的取电卡相当于电路元件中的开关
10．如图所示的四个电路，开关S闭合后，电源短路的是（　　）
A． B．
C． D．
二、填空题
11．如图所示，是电子在导体中的运动情况示意图，其中导体中有电流的是______（选填“甲”或“乙”），且该导体左端接电源的______极（选填“正”或“负”）。
12．简单电路是由电源、开关、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。
13．将甲、乙两个小球用细线悬挂，位置如图1所示。若甲球所带的电荷与被毛皮摩擦过的橡胶棒所带的电荷相同，则乙球带_____电，摩擦起电的本质是_____在相互摩擦的两个物体间发生了转移；图2中A、B两个金属球，A带负电，B不带电。现用一根导线将A、B两球连接，则连接的瞬间导线中的电流方向为_____。（选填“A到B”或“B到A”）
14．如图所示，图甲中发光二极管具有___________向导电性；图乙中的电路，形成电流的自由电子的移动方向是___________ （填“从A到B”或“从B到A”）。
15．如图所示，将一张口香糖包装锡纸用剪刀修剪形成中间狭窄的条形，并将锡纸直接接在两节5号干电池的正负极，随后，锡纸竟然燃烧起来，这是因为电路发生了___________，导致电路中电流很大，因此在连接电路时，我们一定不能将电源正负极直接连接起来。
16．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是______（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路______（选填“断路”或“短路”），从而使供电系统瘫痪。
三、作图题
17．请画出如图所示的实物电路的电路图。
18．如图甲是把电池和玩具电风扇连接起来的电路，请在图乙中用铅笔画线表示导线，连接相应的电路。
参考答案
1．A
2．D
3．B
4．B
5．B
6．B
7．A
8．A
9．D
10．C
11．乙 负
12．用电器 电源
13．负 电子 B到A
14．单 从A到B
15．短路
16．导体 短路
17．
18．
