16.1电压同步测试2021-2022学年人教版九年级物理全一册（含答案）

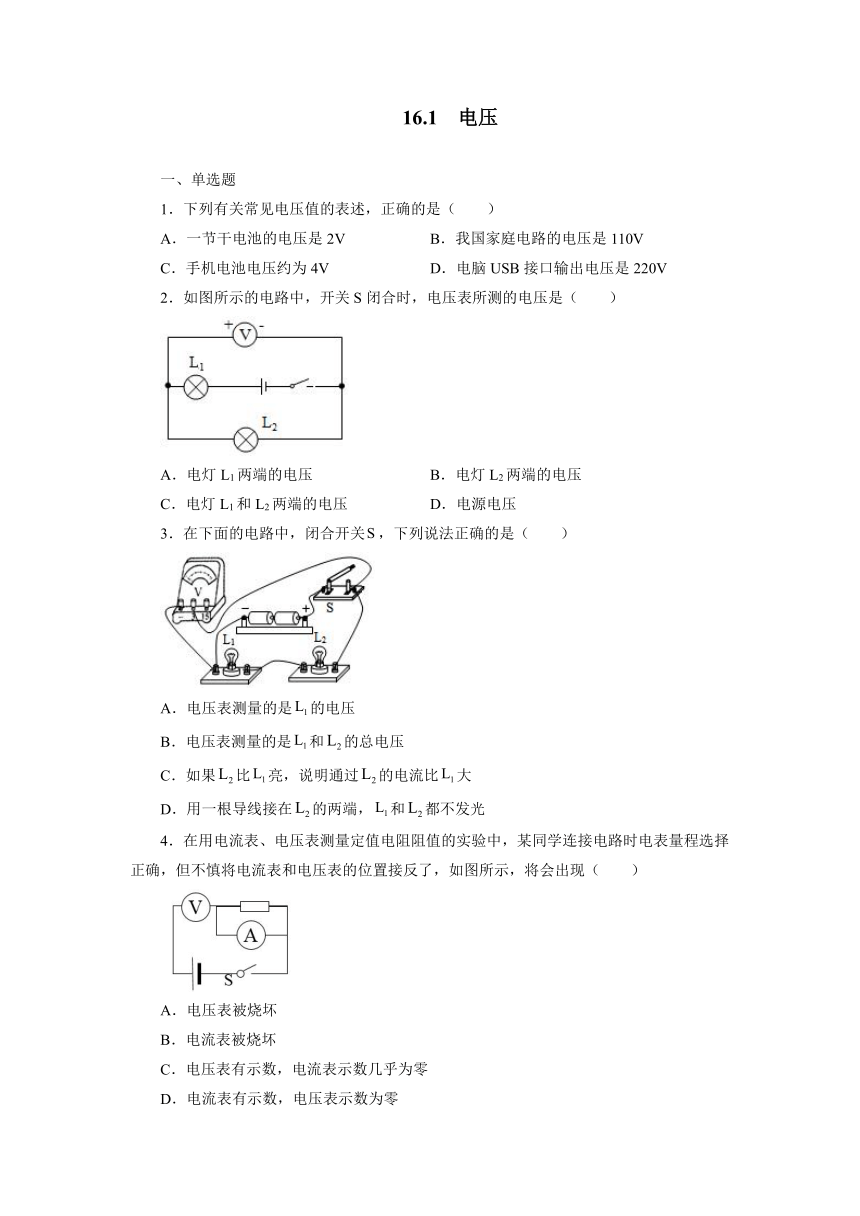

109855001238250016.1 电压
一、单选题
1．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V B．我国家庭电路的电压是110V
C．手机电池电压约为4V D．电脑USB接口输出电压是220V
2．如图所示的电路中，开关S闭合时，电压表所测的电压是（　　）
A．电灯L1两端的电压 B．电灯L2两端的电压
C．电灯L1和L2两端的电压 D．电源电压
3．在下面的电路中，闭合开关，下列说法正确的是（　　）
A．电压表测量的是的电压
B．电压表测量的是和的总电压
C．如果比亮，说明通过的电流比大
D．用一根导线接在的两端，和都不发光
4．在用电流表、电压表测量定值电阻阻值的实验中，某同学连接电路时电表量程选择正确，但不慎将电流表和电压表的位置接反了，如图所示，将会出现（　　）
A．电压表被烧坏
B．电流表被烧坏
C．电压表有示数，电流表示数几乎为零
D．电流表有示数，电压表示数为零

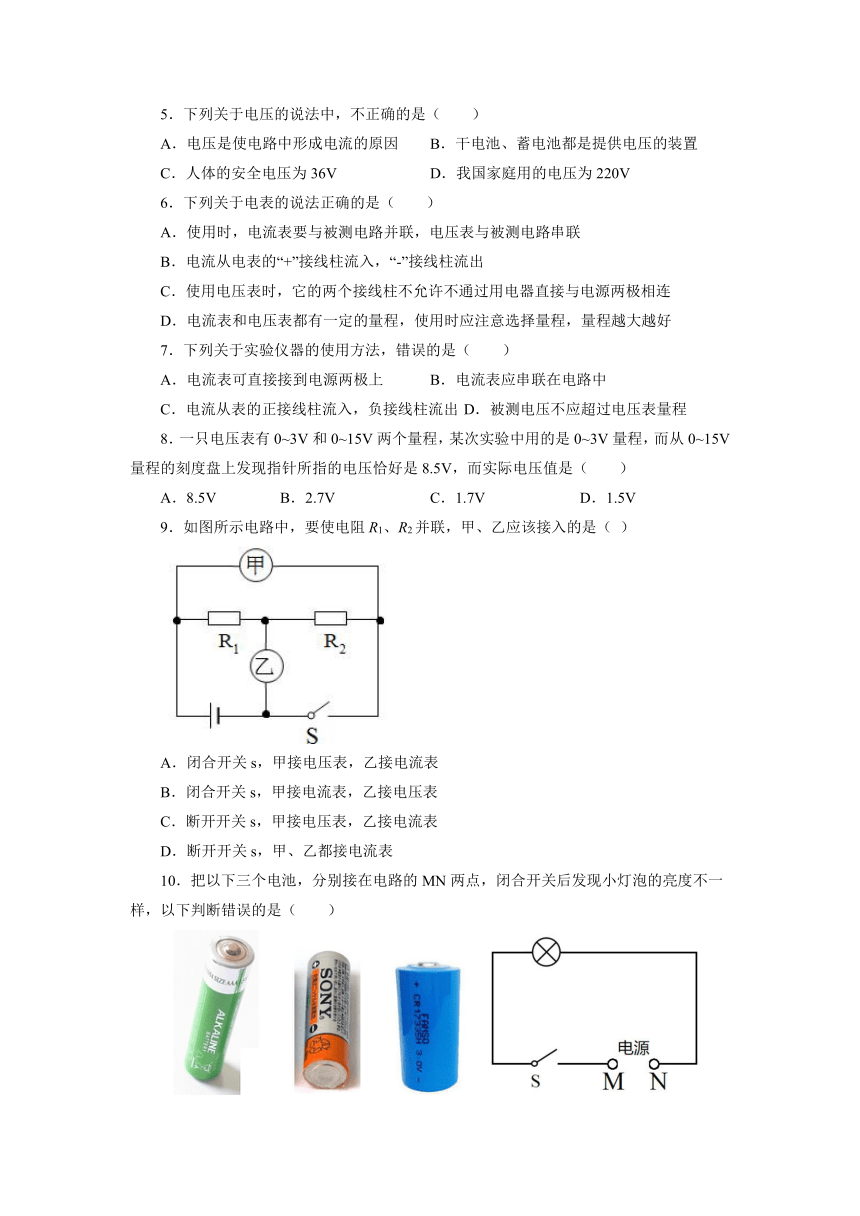

5．下列关于电压的说法中，不正确的是（　　）
A．电压是使电路中形成电流的原因 B．干电池、蓄电池都是提供电压的装置
C．人体的安全电压为36V D．我国家庭用的电压为220V
6．下列关于电表的说法正确的是（　　）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“+”接线柱流入，“-”接线柱流出
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
7．下列关于实验仪器的使用方法，错误的是（　　）
A．电流表可直接接到电源两极上 B．电流表应串联在电路中
C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程
8．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（　　）
A．8.5V B．2.7V C．1.7V D．1.5V
9．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（ ）
A．闭合开关s，甲接电压表，乙接电流表
B．闭合开关s，甲接电流表，乙接电压表
C．断开开关s，甲接电压表，乙接电流表
D．断开开关s，甲、乙都接电流表
10．把以下三个电池，分别接在电路的MN两点，闭合开关后发现小灯泡的亮度不一样，以下判断错误的是（　　）
A．三种电池提供的电压都是1.5V
B．电池供电时，化学能转化为电能
C．电池的正极，可能接M点，也可能接N点
D．可以将合适量程的电压表直接连在电池两端，测电池电压
二、填空题
11．电源是为电路中的导体提供持续______的装置；一节干电池的电压为______伏，教室里的日光灯与电脑之间是______（选填“串联”或“并联”）连接的。
12．如图所示，闭合开关S 后，电压表 V1测量______（选填“L1”或“L2”）两端的电压，电压表V2测量______（选填“L1”或“L2”）两端的电压，通过灯L1的电流 I1与通过灯L2的电流 I2的关系是：I1______I2（选填“＞”、“=”或“＜”）。
13．如图所示，图甲中电流表的读数为______A，图乙中电压表的读数为______V。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，铜片与电压表之间的导线中，自由电子的运动方向是______；盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是______。
15．如图电路中，开关S闭合时，灯L1与L2_______联，电压表测的是______（选填“L1”“L2”或“电源”）两端的电压。
16．分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，把电流表看成是______，把电压表看成是______。（选填“断路”或“导线”）
17．晓明在科学书中看到能用硬币发电后，根据说明做了图甲所示的实验：他用电压表的“+”接线柱通过导线接硬币，“-”接线柱通过导线接铝片，完成连接后，电压表的示数如图乙所示，电压表示数为______V，说明在硬币和铝片之间有了电压，则硬币相当于电源的_______极。
18．如图所示，闭合开关，发现两灯均不亮，电流表示数为零，说明电路存在______故障。用一块电压表进行检测，发现将其接在bc间时无示数，接在ab间时有示数，则电路的故障是______。
参考答案
1．C
2．B
3．B
4．C
5．C
6．B
7．A
8．C
9．D
10．A
11．电压 1.5 并联
12．L1 L2 =
13．0.16 9
14．负极 从电压表流向铜片 锌片到铜片
15．串 L1
16．导线 断路
17．0.3 正
18．断路 灯L1断路
