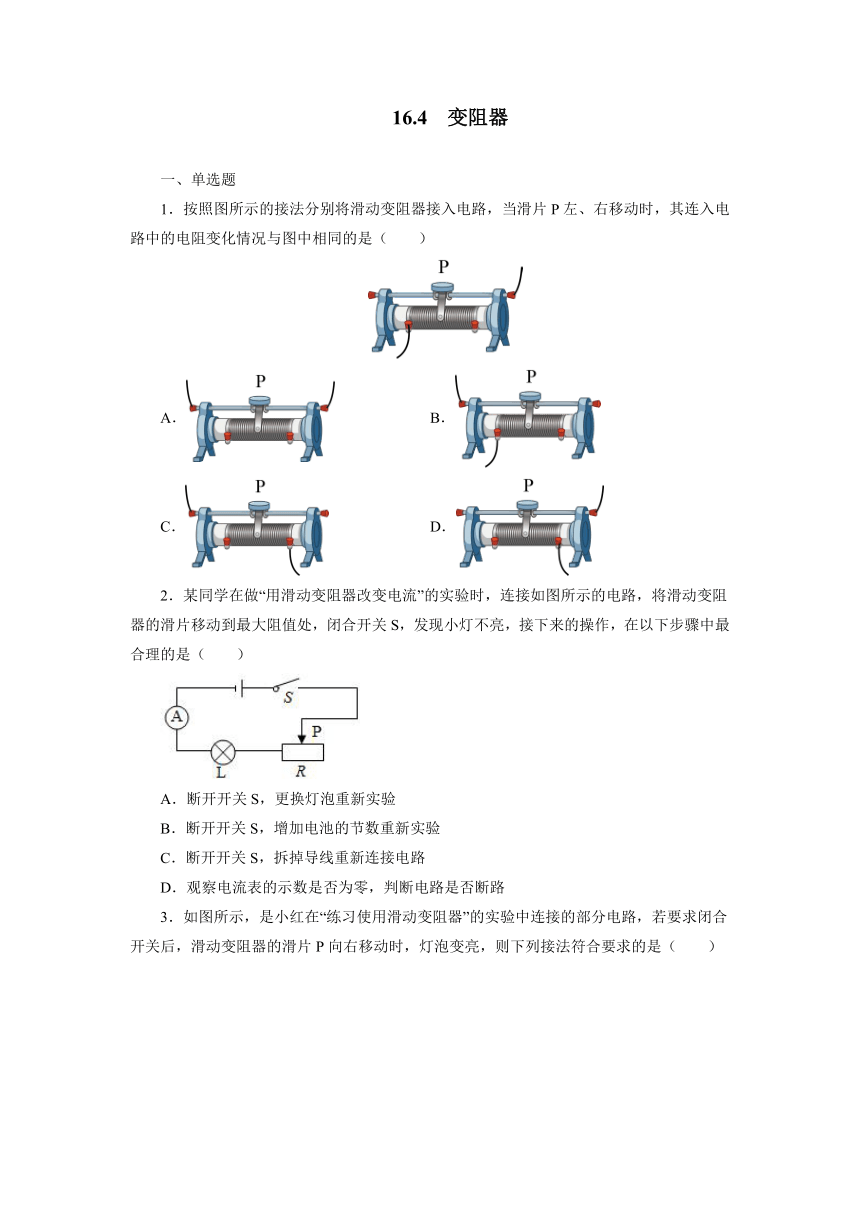

16.4 变阻器
一、单选题
1.按照图所示的接法分别将滑动变阻器接入电路,当滑片P左、右移动时,其连入电路中的电阻变化情况与图中相同的是(  )
A. B.
C. D.
2.某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯不亮,接下来的操作,在以下步骤中最合理的是(  )
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路
3.如图所示,是小红在“练习使用滑动变阻器”的实验中连接的部分电路,若要求闭合开关后,滑动变阻器的滑片P向右移动时,灯泡变亮,则下列接法符合要求的是(  )
A.M接B,N接C B.M接A,N接D
C.M接A,N接B D.M接C,N接A

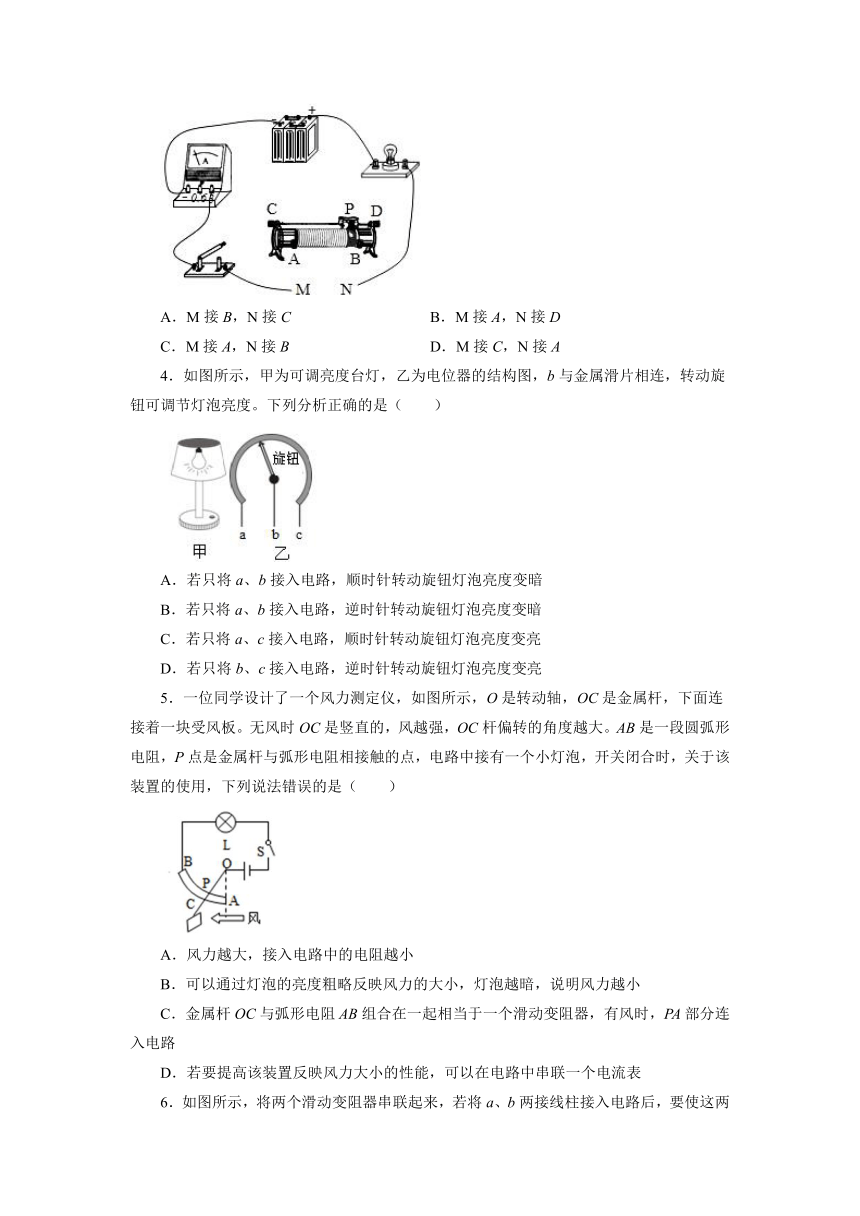

4.如图所示,甲为可调亮度台灯,乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是(  )
A.若只将a、b接入电路,顺时针转动旋钮灯泡亮度变暗
B.若只将a、b接入电路,逆时针转动旋钮灯泡亮度变暗
C.若只将a、c接入电路,顺时针转动旋钮灯泡亮度变亮
D.若只将b、c接入电路,逆时针转动旋钮灯泡亮度变亮
5.一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,开关闭合时,关于该装置的使用,下列说法错误的是(  )
A.风力越大,接入电路中的电阻越小
B.可以通过灯泡的亮度粗略反映风力的大小,灯泡越暗,说明风力越小
C.金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,有风时,PA部分连入电路
D.若要提高该装置反映风力大小的性能,可以在电路中串联一个电流表

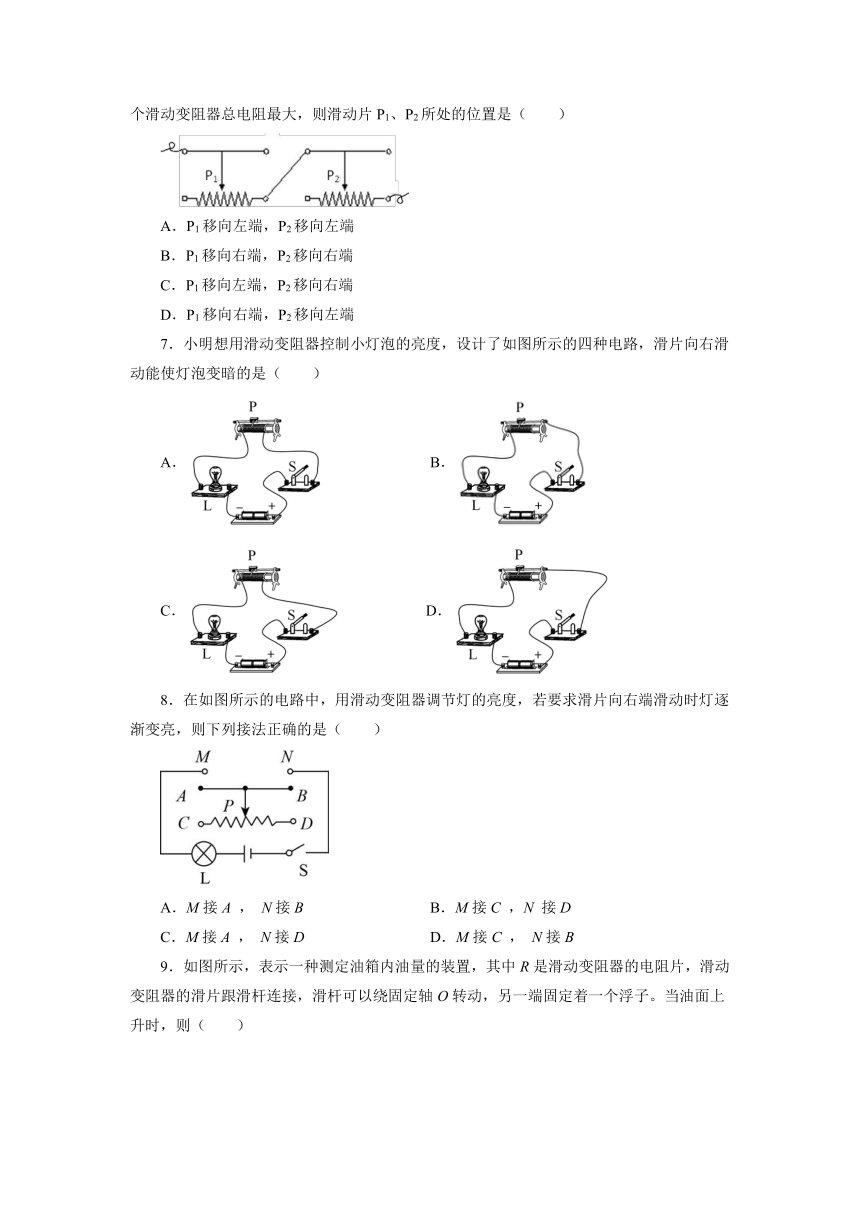

6.如图所示,将两个滑动变阻器串联起来,若将a、b两接线柱接入电路后,要使这两个滑动变阻器总电阻最大,则滑动片P1、P2所处的位置是(  )
A.P1移向左端,P2移向左端
B.P1移向右端,P2移向右端
C.P1移向左端,P2移向右端
D.P1移向右端,P2移向左端
7.小明想用滑动变阻器控制小灯泡的亮度,设计了如图所示的四种电路,滑片向右滑动能使灯泡变暗的是(  )
A. B.
C. D.
8.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片向右端滑动时灯逐渐变亮,则下列接法正确的是(  )
A.M接A , N接B B.M接C ,N 接D
C.M接A , N接D D.M接C , N接B
9.如图所示,表示一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。当油面上升时,则(  )
A.接入电路电阻减小,电流表示数变大
B.接入电路电阻变大,电流表示数变小
C.接入电路电阻减小,电流表示数变小
D.接入电路电阻变大,电流表示数变大
10.下列关于滑动变阻器的说法正确的是(  )
A.滑动变阻器是靠改变导体的横截面积来改变电阻的
B.滑动变阻器是靠改变导体的材料来改变电阻的
C.滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D.因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的
二、填空题
11.如图为某同学设计的高速公路收费站计重秤的原理图,该原理图中,R2为滑动变阻器,车重表是由_____(选填“电流表”或“电压表”)改装而成,则当车越重时,车重表的示数将_____(选填“越大”、“不变”或“越小”)。
12.如图所示的电阻箱的示数为______Ω。
13.如图所示,若要使滑动变阻器的滑片P向C端滑动时使小灯泡变亮,那么应将滑动变阻器的接线柱C和_______接在电路的M、N两端。
14.如图手电筒上金属按钮相当于基本电路的______;新能源汽车在充电时,其车载蓄电池相当于基本电路的______。王老师经常骑电动自行车上班。骑行时,王老师旋动右手的“调速”把手,发现电动机带动后轮的转速发生改变,与这个调速把手联动的电路元件实质是一个______。
15.滑动变阻器上标有“100,0.5A”字样,其中100表示______,0.5A表示______。
16.如图所示是电视机、收音机,复读机上的“音量Volume”旋钮。它是通过调节电路的___________ ,从而控制声音的响度,它的实质是一个滑动变阻器。若要使声音的响度变小,则应将滑片b向___________(或)方向滑动。
17.如图甲所示,是收音机上用以调节音量的一种电位器,其实质是______(填电学仪器名称),图乙为其说明书中的内部结构示意图。使用时若将接线柱B、C接入电路,顺时针旋转收音机的音量旋钮时,收音机的音量将______(选填“变大”、“不变”或“变小”)。
18.如图所示是某同学设计的风力测定仪,O是转轴,OC是金属杆,下连受风板,AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻的接触点,是定值电阻。无风时,OC竖直,风越大,OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合,相当于是_________,风力越大,电流表示数越_______,定值电阻的作用是________。
参考答案
1.B
2.D
3.A
4.A
5.C
6.A
7.B
8.C
9.A
10.C
11.电流表 越大
12.50
13.A
14.开关 用电器 滑动变阻器
15.见解析 见解析

16.电阻 c
17.滑动变阻器 变大
18.滑动变阻器 大 保护电路
