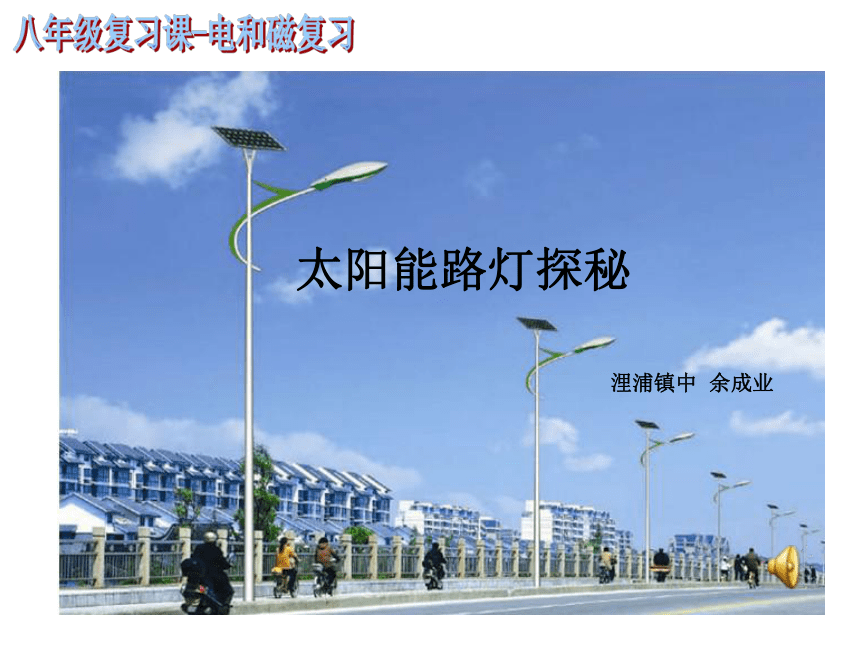

太阳能路灯探秘
浬浦镇中 余成业
太阳能路灯探秘
浬浦镇中 余成业

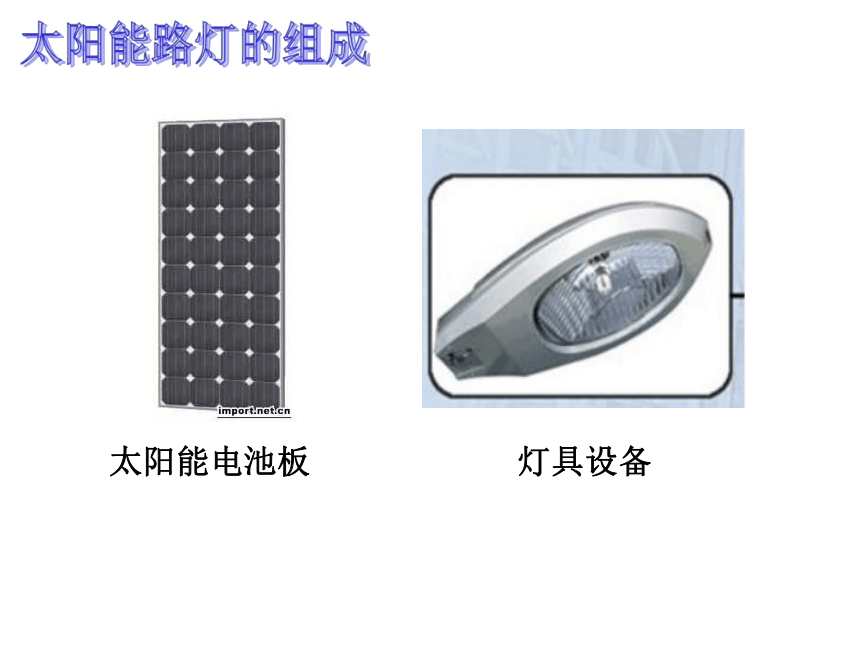

太阳能电池板
灯具设备

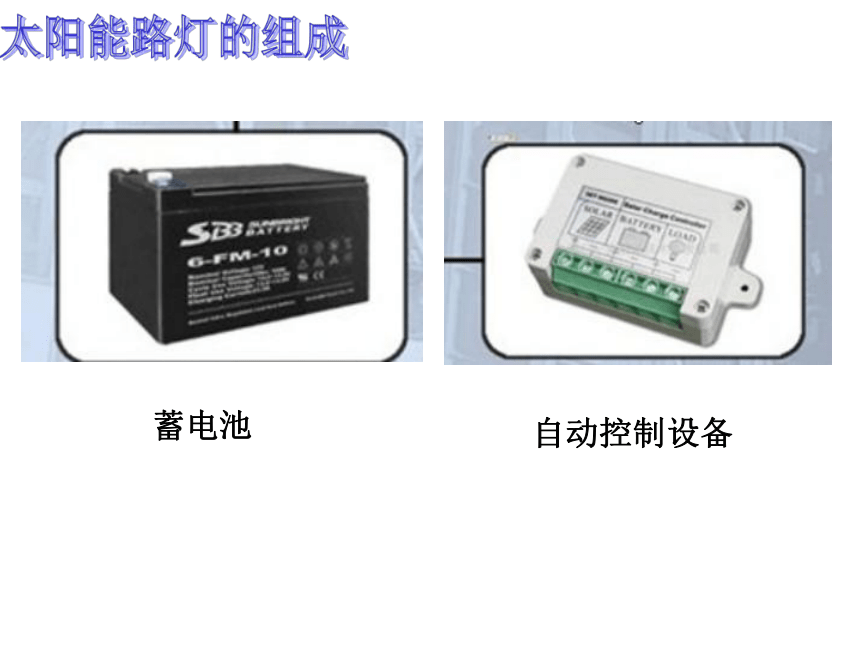

蓄电池
自动控制设备

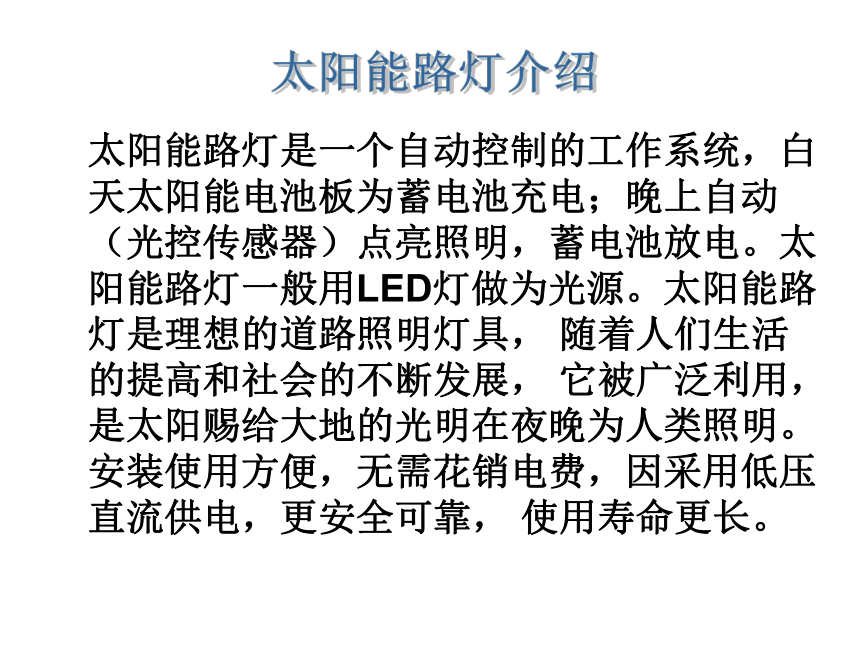

太阳能路灯是一个自动控制的工作系统，白天太阳能电池板为蓄电池充电；晚上自动（光控传感器）点亮照明，蓄电池放电。太阳能路灯一般用LED灯做为光源。太阳能路灯是理想的道路照明灯具， 随着人们生活的提高和社会的不断发展， 它被广泛利用，是太阳赐给大地的光明在夜晚为人类照明。安装使用方便，无需花销电费，因采用低压直流供电，更安全可靠， 使用寿命更长。

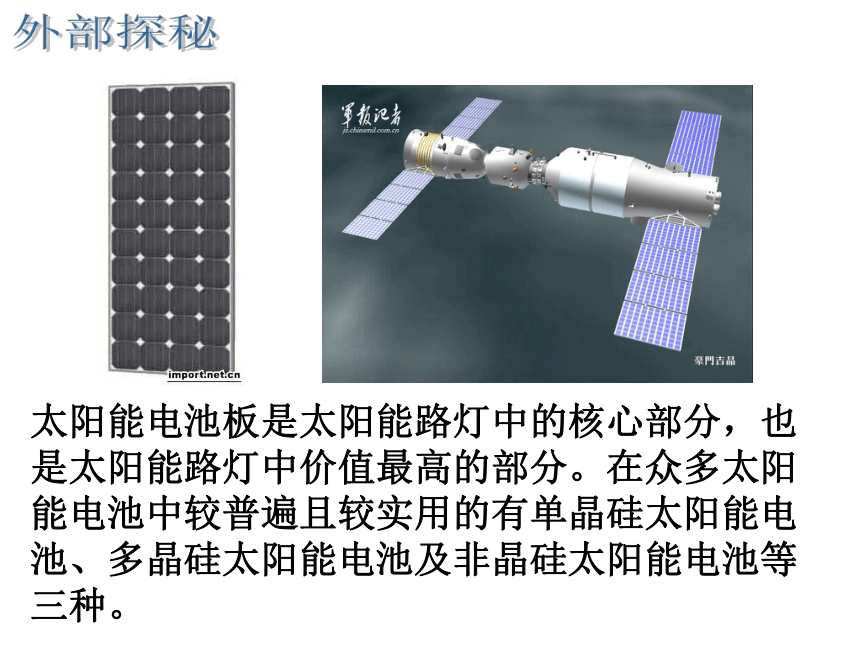

太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。在众多太阳能电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。

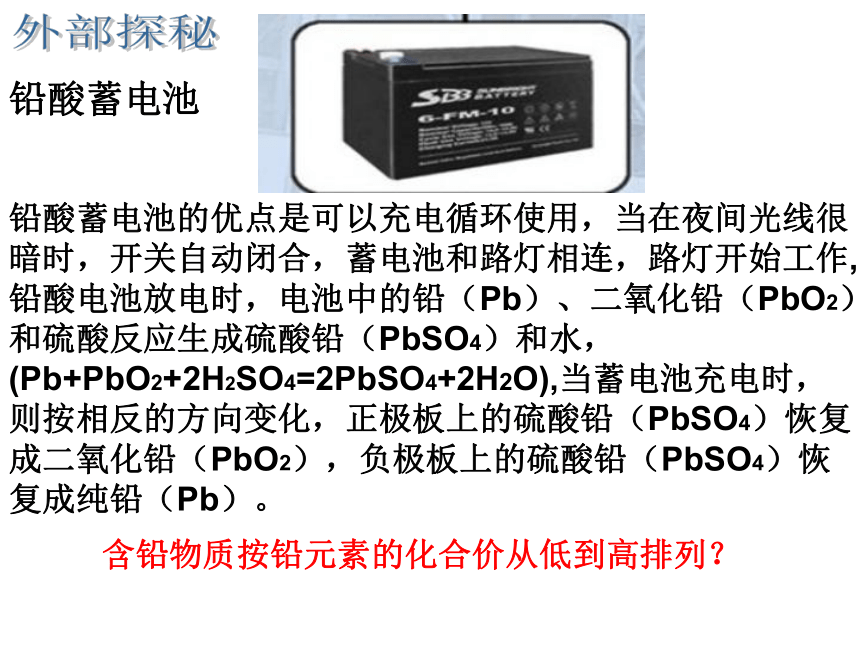

铅酸蓄电池
铅酸蓄电池的优点是可以充电循环使用，当在夜间光线很暗时，开关自动闭合，蓄电池和路灯相连，路灯开始工作, 铅酸电池放电时，电池中的铅（Pb）、二氧化铅（PbO2）和硫酸反应生成硫酸铅（PbSO4）和水，(Pb+PbO2+2H2SO4=2PbSO4+2H2O),当蓄电池充电时，则按相反的方向变化，正极板上的硫酸铅（PbSO4）恢复成二氧化铅（PbO2），负极板上的硫酸铅（PbSO4）恢复成纯铅（Pb）。
含铅物质按铅元素的化合价从低到高排列？
→
活动一：选择合适的电压（3V） ，组成简单电路，让你的LED 亮起来！
发光二极管（LED灯）
节能灯
大家好，我叫发光二极管（LED)，在提倡节能环保的时代，人们越来越注重我们的发展和应用，处处是我们展示舞台。我们的核心部分是两块半导体晶片，而光的颜色，是由晶片的材料决定的。
我们的最重要的特性就是单向导电性。在电路中，一般情况下电流只能从我的正极流入，负极流出，反之就不会发光，你们会正确使用了吗？
LED符号
+
-
资料：难以至信：实际使用为1w的LED灯可达到右图白炽灯15w的效果。LED由于光谱中没有紫外线和红外线，故热量较少，它的光谱几乎全部集中于可见光频段，效率可以达到90%以上,而白炽灯的发光效率仅为耗电的7%左右．
1W
15W
L2
小明设想用LED灯来研究“感应电流的方向与哪些因素有关”，于是将两个相同的LED灯反向并联后接到电路中，与一段长直导线PQ构成闭合电路，PQ置于强磁场中，并进行了如下实验：①PQ垂直纸面快速向外运动，发现A灯发光，B灯不发光②再将PQ垂直纸面快速向里运动，发现B灯发光，A灯不发光。
实验中，将两个相同的LED灯反向并联的目的是 .
通过上述实验可以获得的结论 .
若想要证明“感应电流的方向与磁场方向有关”，在做了上述实验后，还应该补做的实验是 .
小明按照如图实验，将NS极对换之后，PQ垂直纸面快速向里运动，则可以观察到灯A、B的发光情况是 .
P
Q
自动控制设备的主要作用是夜间光线减弱到一定程度后，自动闭合开关，使蓄电池和LED灯相连接，灯亮；早晨光线增强时，自动断开蓄电池和LED灯，灯熄灭，使蓄电池和太阳能电池板相连接。
→
光敏电阻
自动控制设备
光敏电阻又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的改变而改变的电阻，请你设计一个实验，证明光敏电阻随着入射光的增强如何变化。画出实验的电路图。
闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化情况
请把电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉）
当今社会，太阳能的应用已很广泛，像人造卫星上的电源、太阳能汽车上的电源，小型电视机、计算器上的电源，城市道路路灯的电源等等都在用太阳能电池，我国还用太阳能电池做航标灯的电源，铁路信号灯的电源等等，课后请大家去了解更多的关于太阳能及其利用的知识
节能减排!
（2）当在夜间光线很暗时，打开电池开关就能够进行某些夜间的工作，此时能量转化方式是

A．光能转化为化学能B．化学能转化为光能 （3）当铅酸电池工作时，电池中的铅（Pb）、二氧化铅（PbO2）和硫酸反应生成硫酸铅（铅为+2价）和水，写出反应的化学方程式

，反应前铅元素的化合价分别为

．
放电将化学能转换为电能，充电时将电能转换为化学能，有两个极板，一个是铅板（Pb），一个是二氧化铅板（PbO2），极间有稀硫酸液，放电时这三种物质反应产生了大量的硫酸铅，充电时极板又恢复成二氧化铅和铅，
当今社会，太阳能的应用已很广泛，像人造卫星上的电源、太阳能汽车上的电源，小型电视机、计算器上的电源，城市道路路灯的电源等等都在用太阳能电池，我国还用太阳能电池做航标灯的电源，铁路信号灯的电源等等，课后请大家去了解更多的关于太阳能及其利用的知识
