4.2电生磁

(共14张PPT)

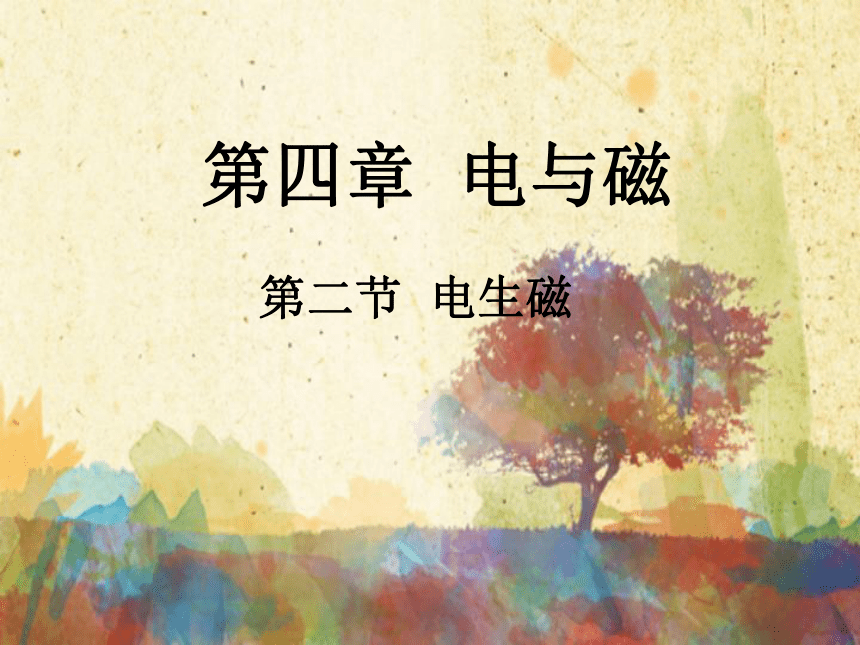

第四章 电与磁
第二节 电生磁

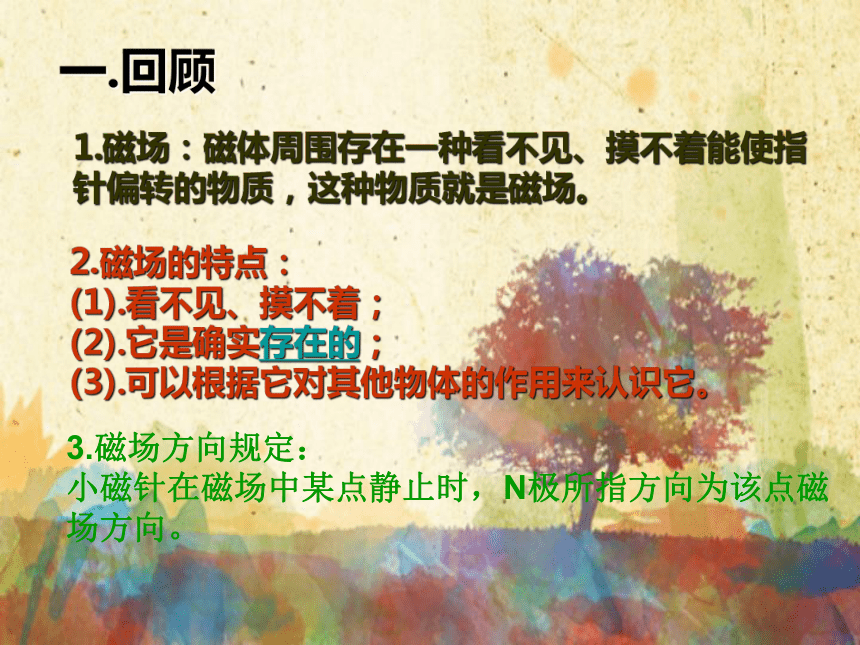

一.回顾
1.磁场：磁体周围存在一种看不见、摸不着能使指针偏转的物质，这种物质就是磁场。
2.磁场的特点：
(1).看不见、摸不着；
(2).它是确实存在的；
(3).可以根据它对其他物体的作用来认识它。
3.磁场方向规定：
小磁针在磁场中某点静止时，N极所指方向为该点磁场方向。

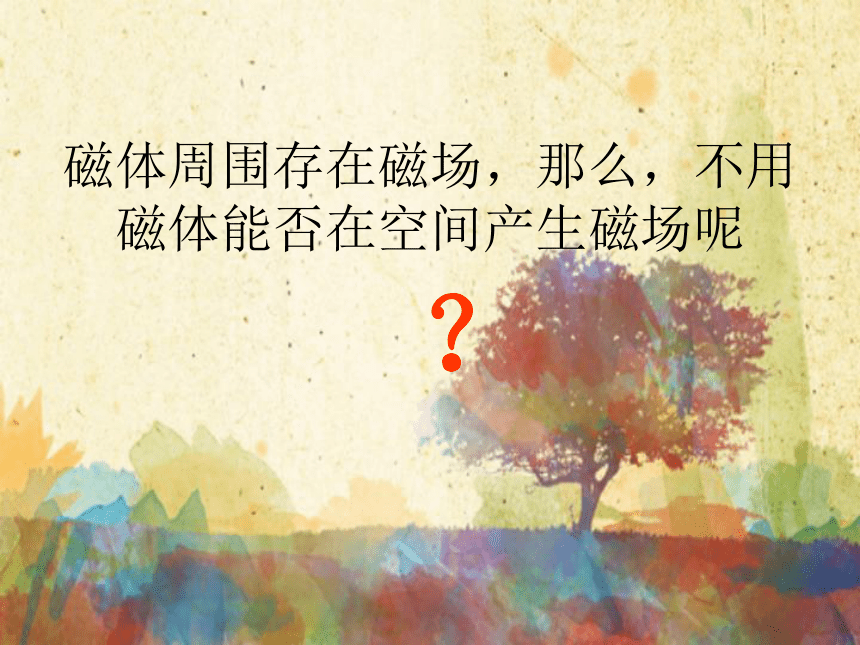

磁体周围存在磁场，那么，不用磁体能否在空间产生磁场呢
？

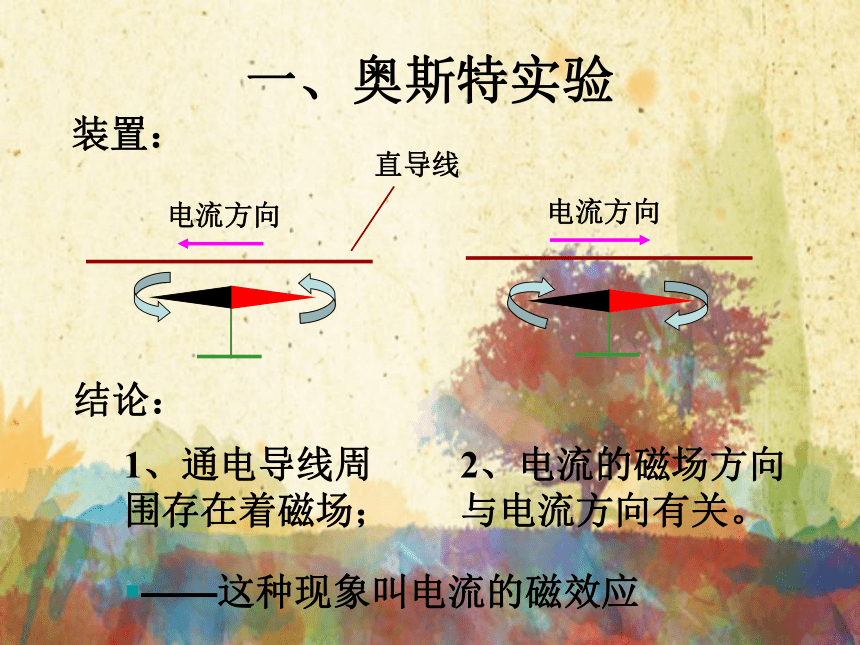

一、奥斯特实验
电流方向
直导线
电流方向
装置：
结论：
1、通电导线周围存在着磁场；
2、电流的磁场方向与电流方向有关。
——这种现象叫电流的磁效应
二、通电螺线管的磁场
Ｉ
Ｉ

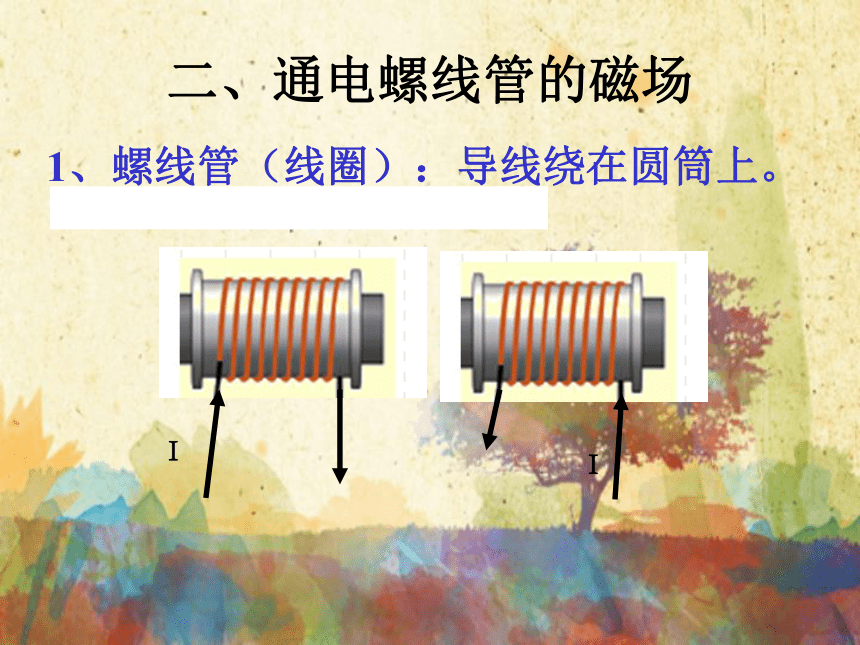

1、螺线管（线圈）：导线绕在圆筒上。

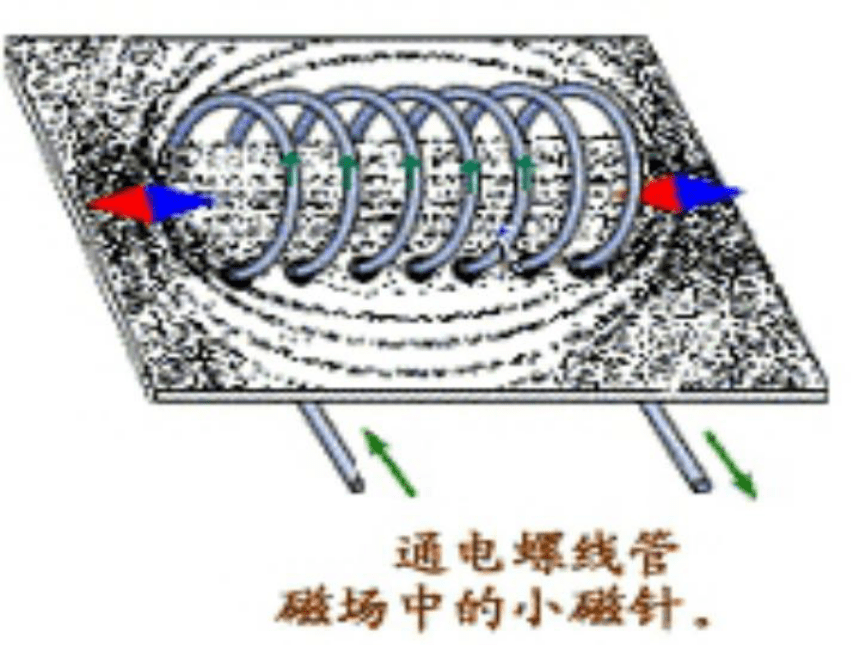

通电螺线管的磁场
1、通电螺线管周围存在着_______；
2、通电螺线管的磁场分布与_________的磁场相似；
3、通电螺线管的极性取决于_________。
结论
磁场
条形磁体
电流方向
N
S
用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
三、安培定则
S
N
( a )
( b )
( c )
( d )
在下图中标出通电螺线管的N极和S极
N
N
N
S
N
S
S
S
3、根据小磁针静止时的指向,在图
中标明螺线管中电流的方向。
S
N
4、如图所示，分别标出通电螺线管和小磁针的N、S极。
N
S
S
N
5.根据小磁针的偏转，标出螺线管中的电流方向
S
N
N
S
6.已知通电螺线管磁极的极性如图，请标出电源的正负极。
S
N
电源
+
-
