第四章电和磁第1~5节复习课

(共48张PPT)
第四章
电和磁1~5节复习
①磁性 .
具有吸引铁、钴、镍等物质的性质
②磁体分为______________。
人造磁体和天然磁体
③磁体的两端磁性 ，
　磁体磁性最强的部分叫 。
最强
磁极
④磁极有 　　 ，
⑤同名极相 ，异名极相 .

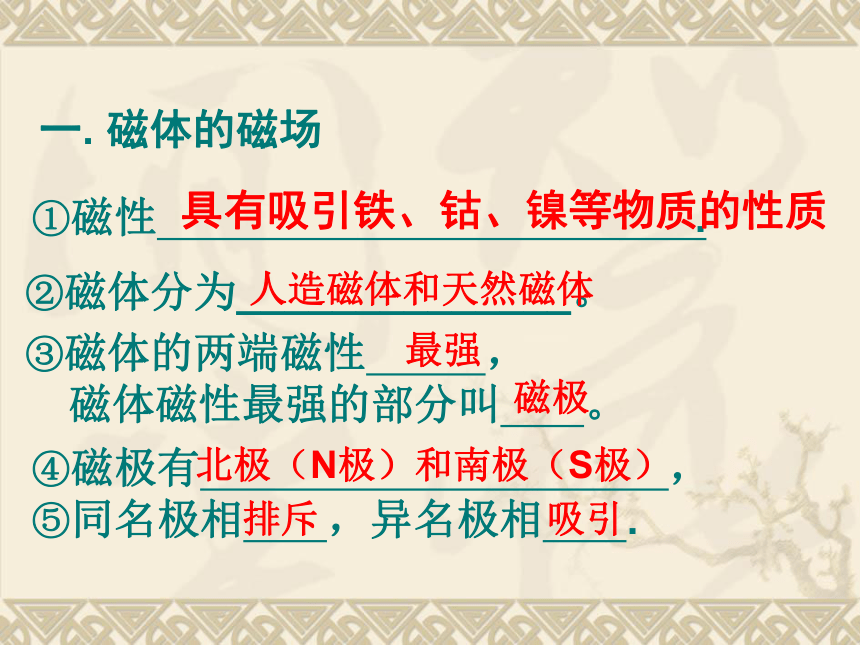

一. 磁体的磁场
北极（N极）和南极（S极）
排斥
吸引

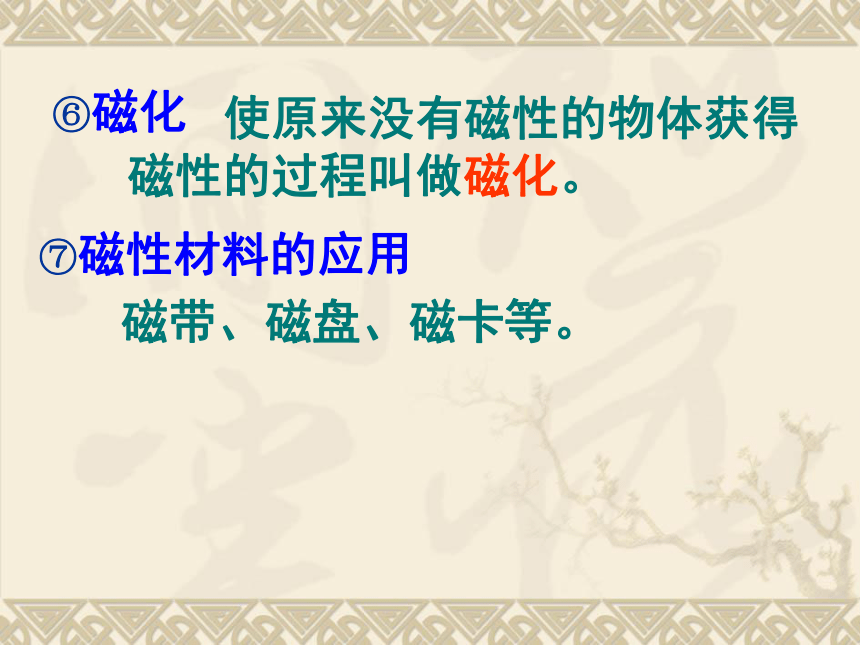

⑥磁化
使原来没有磁性的物体获得磁性的过程叫做磁化。
⑦磁性材料的应用
磁带、磁盘、磁卡等。

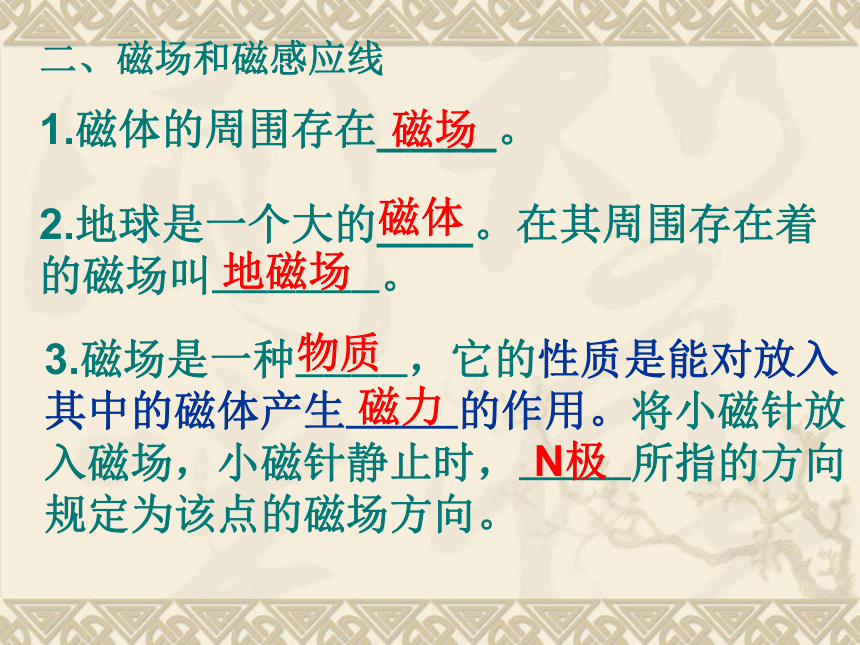

1.磁体的周围存在_____。
磁场
2.地球是一个大的____。在其周围存在着的磁场叫——————。
磁体
地磁场
3.磁场是一种————，它的性质是能对放入其中的磁体产生————的作用。将小磁针放入磁场，小磁针静止时，————所指的方向规定为该点的磁场方向。
物质
磁力
N极
二、磁场和磁感应线

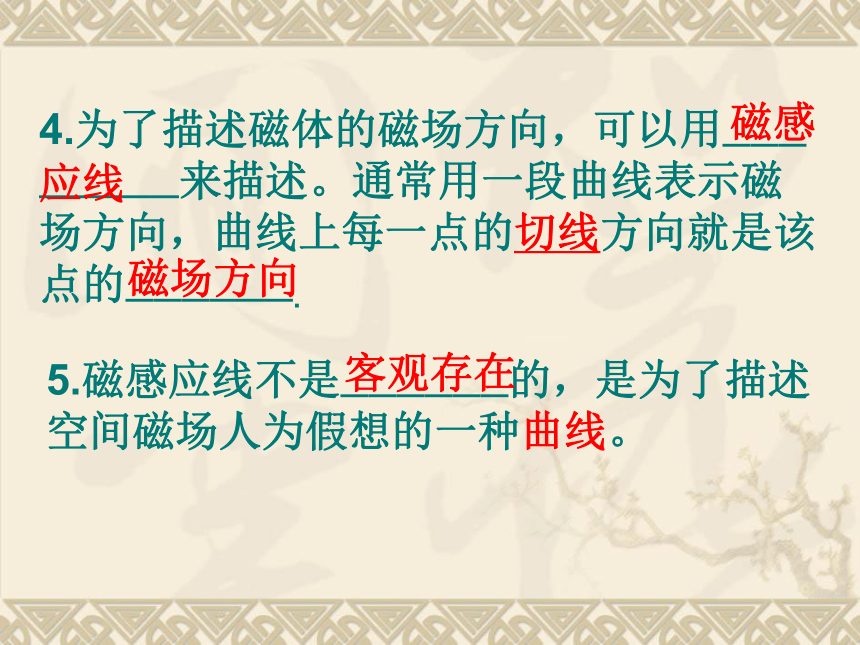

4.为了描述磁体的磁场方向，可以用————————来描述。通常用一段曲线表示磁场方向，曲线上每一点的切线方向就是该点的——————.
磁感
磁场方向
5.磁感应线不是——————的，是为了描述空间磁场人为假想的一种曲线。
客观存在
应线

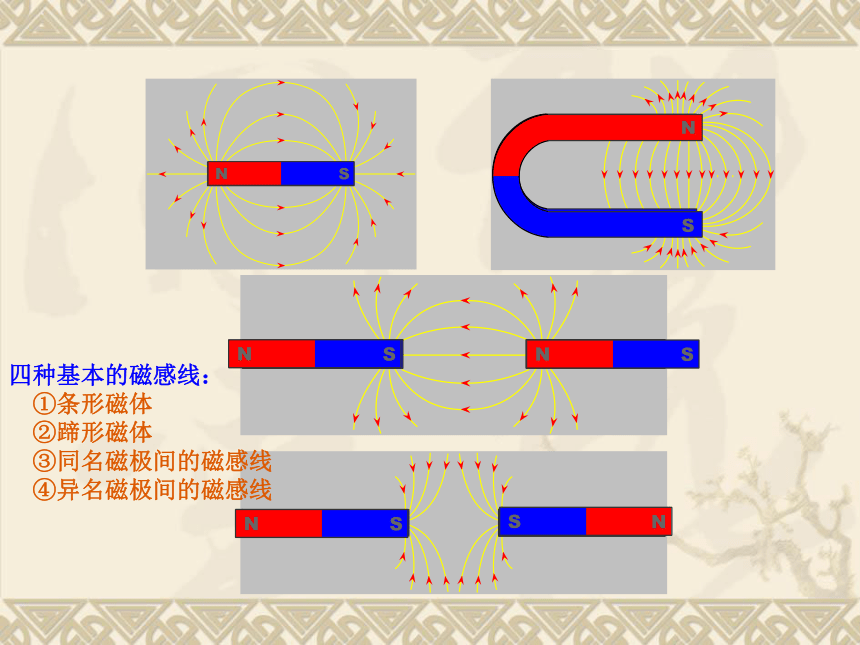

四种基本的磁感线：
　①条形磁体
　②蹄形磁体
　③同名磁极间的磁感线
　④异名磁极间的磁感线

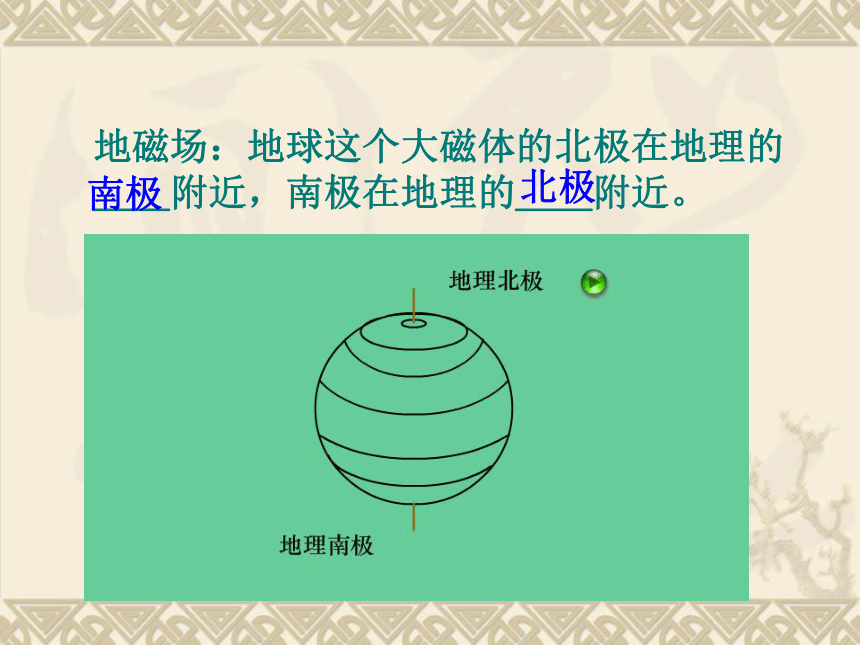

地磁场：地球这个大磁体的北极在地理的＿＿附近，南极在地理的＿＿附近。
南极
北极

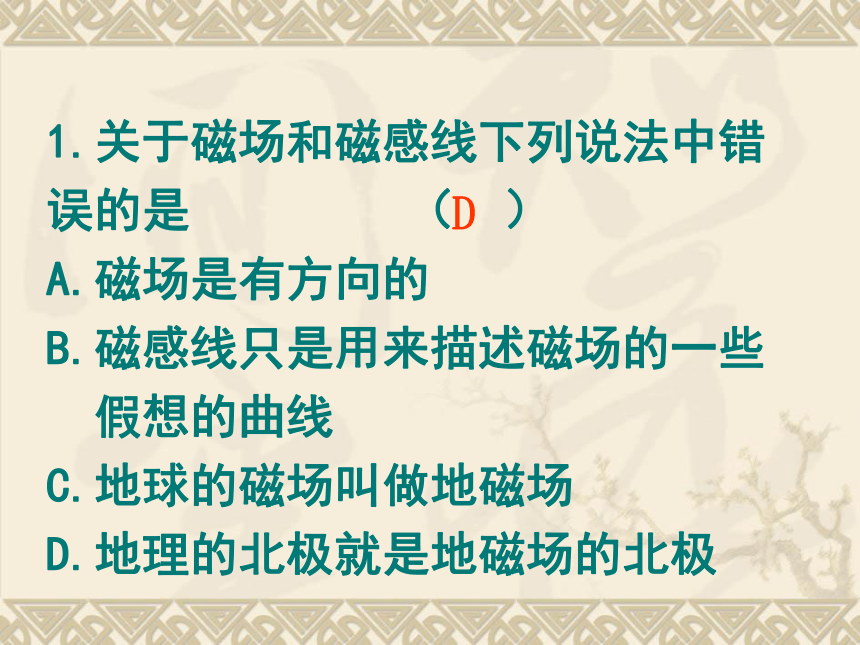

1.关于磁场和磁感线下列说法中错误的是 （ ）
A.磁场是有方向的
B.磁感线只是用来描述磁场的一些
假想的曲线
C.地球的磁场叫做地磁场
D.地理的北极就是地磁场的北极
D
2.关于磁感线，下列说法正确的是（ ）
A.磁感线是磁场中实际存在的曲线；
B.磁体周围的磁感线都是从磁体北极出发,
回到磁体南极；
C.小磁针南极在某处受磁场力的方向,跟
该处磁感线方向相同；
D.磁感线只分布在磁场外,不分布在磁体内.
B

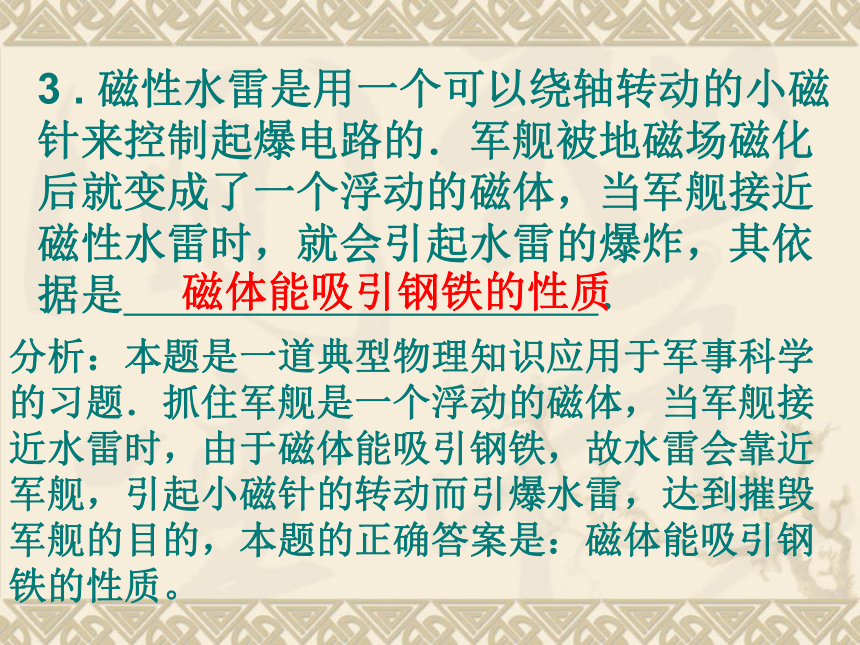

3 . 磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的．军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是　　　　　　　　　　　．
磁体能吸引钢铁的性质
分析：本题是一道典型物理知识应用于军事科学的习题．抓住军舰是一个浮动的磁体，当军舰接近水雷时，由于磁体能吸引钢铁，故水雷会靠近军舰，引起小磁针的转动而引爆水雷，达到摧毁军舰的目的，本题的正确答案是：磁体能吸引钢铁的性质。

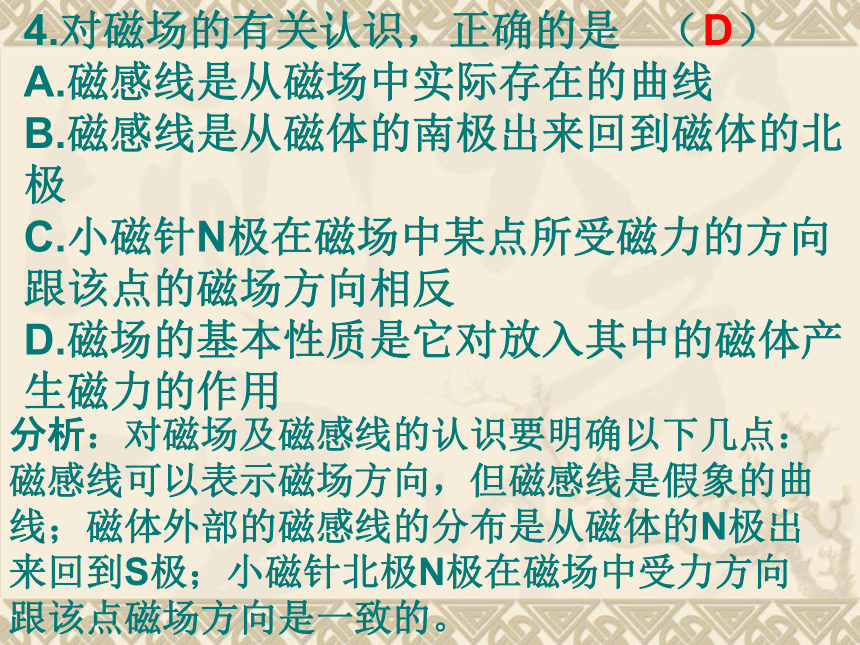

4.对磁场的有关认识，正确的是 （ ）
A.磁感线是从磁场中实际存在的曲线
B.磁感线是从磁体的南极出来回到磁体的北极
C.小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反
D.磁场的基本性质是它对放入其中的磁体产生磁力的作用
分析：对磁场及磁感线的认识要明确以下几点：磁感线可以表示磁场方向，但磁感线是假象的曲线；磁体外部的磁感线的分布是从磁体的N极出来回到S极；小磁针北极N极在磁场中受力方向跟该点磁场方向是一致的。
D

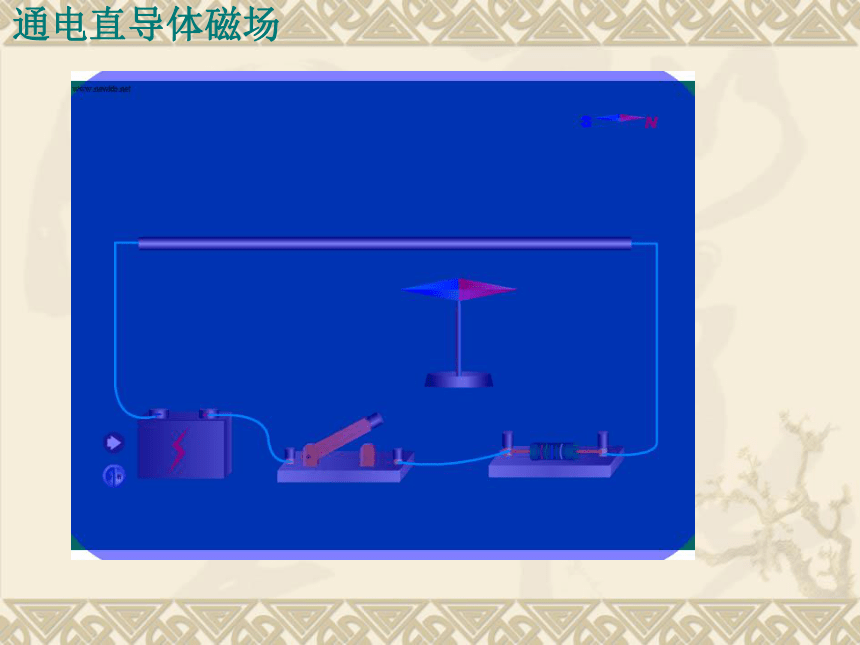

通电直导体磁场
通电直导体磁场
三.电流的磁场
①电流通过导体时，在导体的周围能产生——这种现象叫电流的——————。
磁场
磁效应
②如图是————实验，表明了电流周围存在——————，且电流磁场的方向与—————有关；
奥斯特
磁场
电流方向
请归纳
安培定则可以判断通电螺
线管的两端 与螺线
管中 的关系，
判断方法如图。
极性
电流方向
3．通电螺线管周围也存在＿＿，磁场的磁感线分布跟＿＿＿＿的磁场很相似，磁场的方向与＿＿方向和导线的＿＿＿方向有关。
磁场
条形磁铁
电流
缠绕
通电螺线管磁场
5.请你在如图所示的通电
螺线管中标出电流的方向和螺线管
的N、S极。
N
S
6.根据小磁针静止时的指向,在图中标明螺线管中电流的方向。
S
N
7.如图12所示，请分别标出通电螺线管和小磁针的N、S极。
N
S
S
N
8.在图中标出了通电线圈的N极，请在图中分别标出通电线圈中的电流方向和静止在通电线圈旁边的小磁针的N极。
N
9. 如图12-7所示，一个轻质弹簧下端悬挂一个小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会 （ ）
A.不动
B.陷入水银面以下
C.向上运动停止在空中
D.上下不停的振动
D
10. 如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左向右端滑动时，左端磁铁所受的摩擦力将 （ ）
A.变大 B.变小 C.不变 D.无法判断
B
四.电磁铁 电磁继电器
电磁铁主要是由————————————构成。
通电螺线管和铁芯
电磁铁的磁性有无可以通过————的通断来控制，而电磁铁的强弱与螺线管的————————————————有关。
电流
线圈匝数、电流大小
请归纳
电磁继电器的主要构造包括衔铁、电磁铁、动触点、静触点弹簧等。电磁继电器利用电磁继电器可以实现————————间接控制————————，可以进行———————和————————。
低压电路
高压电路
自动控制
远距离操纵
水位自动报警器
11．如右图所示，电磁铁通电时小磁针静止在图示的位置上，小磁针a端是＿＿极；当滑动变阻器的滑片向右移动时，电磁铁的磁性将＿＿＿。
N
增强
12、通电直导线周围的磁感应线的环绕方向如图所示，则导线中自由电子定向移动的方向是( )
A．从A到B；　B．从B到A；
C．顺时针环绕导线运动；
D．逆时针环绕导线运动
B
13、如右图所示，弹簧下吊一条形磁铁，上端是S极，下面是一个带铁芯的通电螺线管，当滑片向右移动或者抽出铁芯，则分别使弹簧的长度( )。
A、伸长，伸长
B．缩短，缩短
C、伸长，缩短
D．缩短，伸长
D
14. 如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是 （ ）
A.C接E，D接F
B.C接E，B接F
C.A接E，D接F
D.A接E，B接F
B
例题精析
15如图所示，在电磁铁的正上方挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动时，会出现的现象是 .（ ）
A.电流表示数变大，弹簧长度变长
B. 电流表示数变大，弹簧长度变短
C.电流表示数变小，弹簧长度变长
D. 电流表示数变小，弹簧长度变短
A
16.如图所示，是一个自动控制电路，当开关断开时，工作电路的情况是 （ ）
A.灯亮，电动机转动起来，电铃响
B.灯亮，电动机转起来，电铃不响
C.灯不亮，电动机不转，电铃响
D.灯亮，电动机不转，电铃响
B
磁场对放入其中的通电导体有_____作用。磁场对电流电流的作用力方向与________垂直，与___________垂直。通电导体在磁场中受力方向与_________________有关。当通电导体中电流方向与磁感线方向相同或相反时，导体不受磁场的力的作用。当通电导体中电流方向垂直于磁感线方向时，导体受到的磁力最大。
五.磁场对电流的作用
磁力
电流方向
磁感线方向
磁感线、电流方向
请归纳
磁场对通电导线有＿的作用，其方向跟＿＿方向和＿＿方向有关；通电线圈在磁场中会＿＿（电动机原理）。
力
电流
磁场
转动
直流电动机：用＿＿＿供电。通电线圈通过换向器改变＿＿方向，使线圈能＿＿转动.它的构造主要由＿＿、＿＿、＿＿＿、电刷等组成。
直流电
电流
持续
线圈
磁铁
换向器
实际的电动机由＿＿＿＿＿＿两个部分组成
转子和定子
思考题：电动机转速和转向与什么因素有关？
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。
五.电磁感应现象
闭合电路的一部分导体在磁场中做————————运动，电路中能产生电流的现象，叫——————现象，它是由英国人_____发现的。
电可以产生磁现象，磁也能产生电现象。
切割磁
感线
电磁感应
法拉第
电磁感应现象的发现，进一步揭示了电和磁之间的联系，导致了——————的发明，使人类大规模使用————成为可能，开辟了电气化的新纪元。
发电机
电能
请归纳
电磁感应是由＿国物理学家＿＿＿研究发现的，用磁场来获得＿＿，这是交流发电机的原理。
英
法拉第
电流
感应电流的方向：
跟＿＿方向和导体＿＿＿＿＿方向有关。
产生感应电流的条件是：
（1）＿＿＿＿＿＿＿＿
（2）＿＿＿＿＿＿＿＿
（3）＿＿＿＿＿＿＿＿
（4）＿＿＿＿＿＿＿＿。
如果电路不闭合，则导线中没有感应电流产生，但能产生＿＿＿＿。
闭合电路
一部分导体
在磁场中
做切割磁感线运动
感应电压
磁场
切割磁感线
我国供生产和生活用的交流电，周期是＿＿＿,频率是＿＿＿，电流的方向每秒钟改变＿＿次.
0.02S
50Hz
100
17、如图所示的电机模型中，属于交流发电机和直流电动机的分别是（ ）
A. （b）图和（a）图 B. （c）图和（d）图
C. （b）图和（d）图 D. （c）图和（a）图
B
18.关于甲、乙两图正确的说法是（ ）
A、图甲是研究电磁感应现象的装置
B、图乙研究的现象中可以将电能转
化为机械能
C、利用图甲可以制成电动机
D、利用图乙可以制成发电机
CD
