家庭电路和安全用电复习
家庭电路和安全用电复习

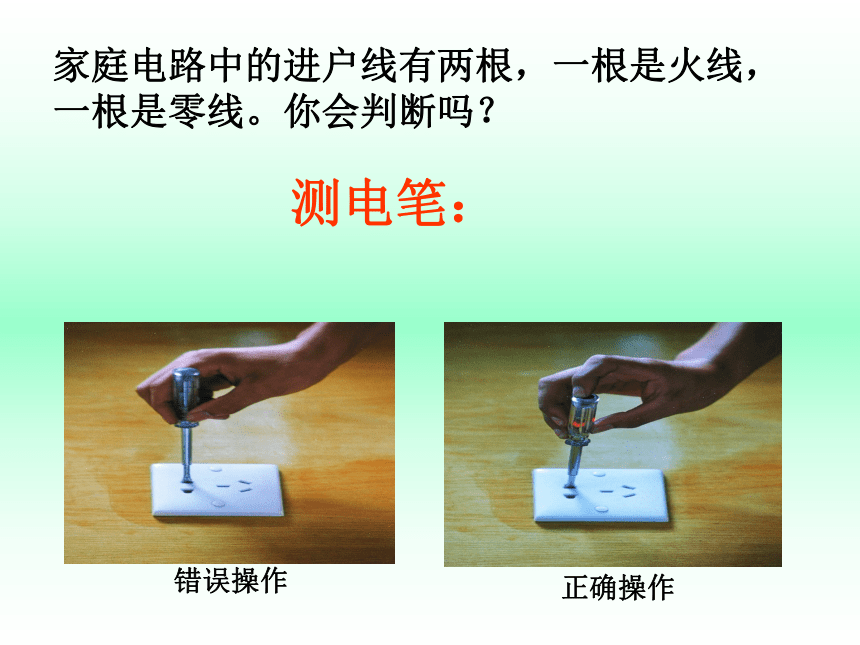

家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？
测电笔：
错误操作
正确操作

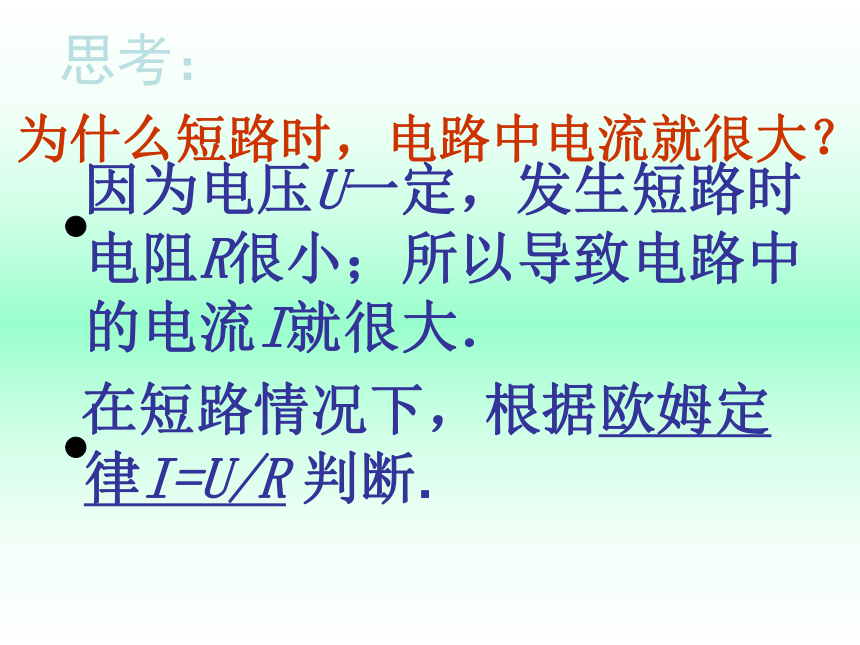

为什么短路时，电路中电流就很大？
因为电压U一定，发生短路时电阻R很小；所以导致电路中的电流I就很大．
在短路情况下，根据欧姆定律I=U/R 判断.
思考：

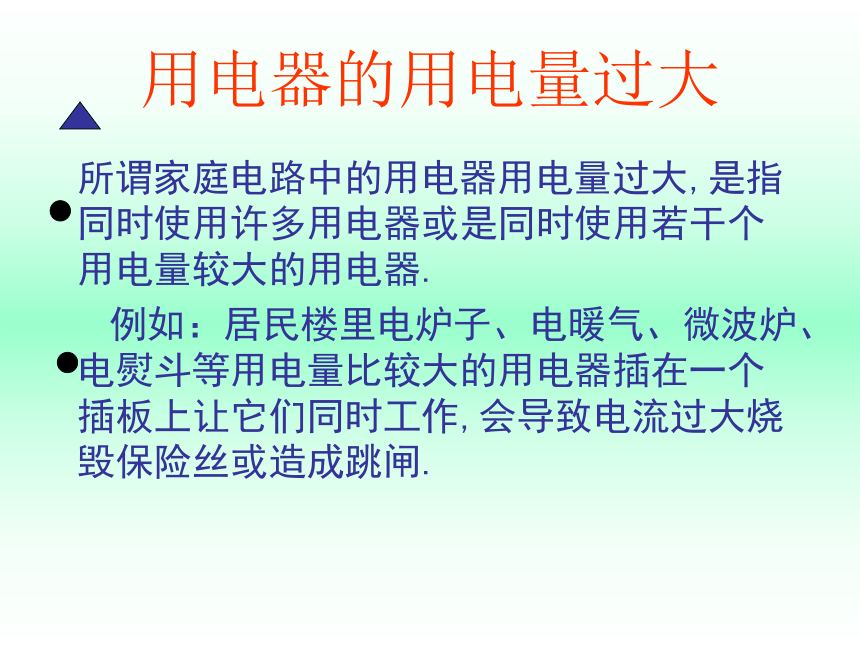

用电器的用电量过大
所谓家庭电路中的用电器用电量过大,是指同时使用许多用电器或是同时使用若干个用电量较大的用电器.
例如：居民楼里电炉子、电暖气、微波炉、电熨斗等用电量比较大的用电器插在一个插板上让它们同时工作,会导致电流过大烧毁保险丝或造成跳闸.

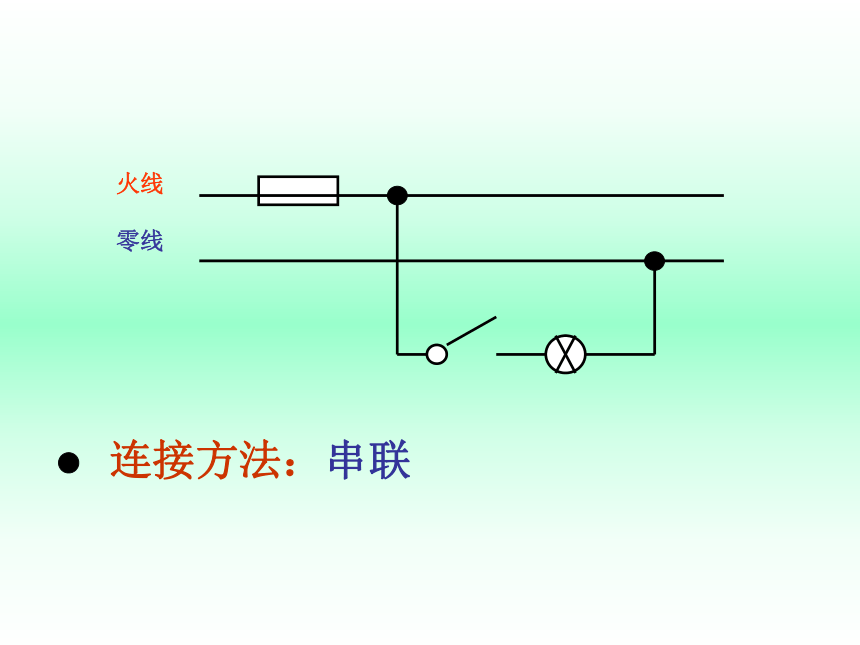

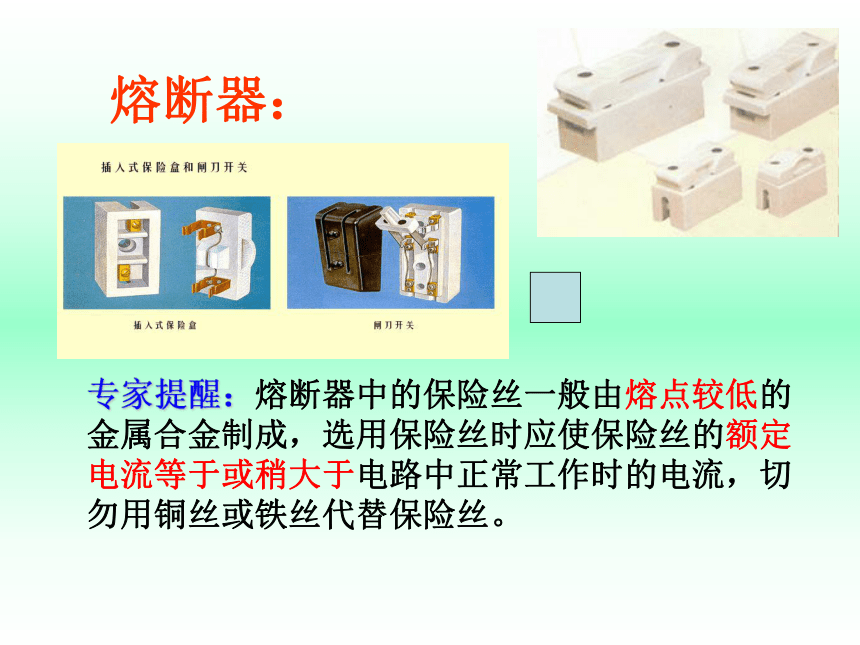

熔断器：
专家提醒：熔断器中的保险丝一般由熔点较低的金属合金制成，选用保险丝时应使保险丝的额定电流等于或稍大于电路中正常工作时的电流，切勿用铜丝或铁丝代替保险丝。
连接方法：串联
火线
零线
大
低
热量
熔点
熔断
干

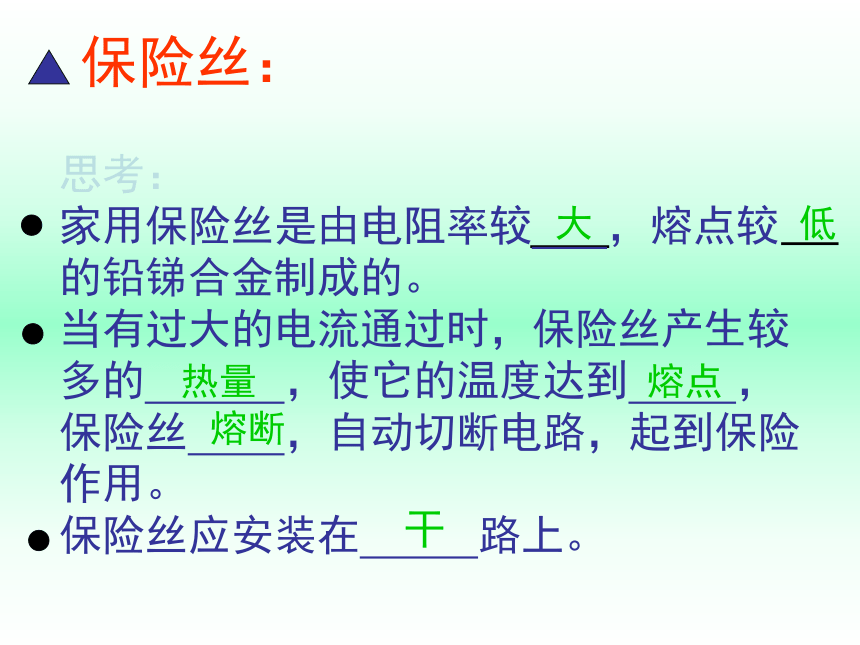

保险丝：
思考：
家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。
当电流额定值的一定倍数时可以在几分钟或几秒内自动切断电路，从而起到电路过载或短路的保护作用。故障排除后，断路器能手动复位，接通电路。断路器也能手动切断电路。因方便、安全而越来越得到普及。
断路器的作用：
断路器：
（一般连接在火线上）
插座：
插头：
火零
线线
火零
线线
同是漏电，为何反差如此大？
“左零右火上接地”
用电器金属外壳
1、在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障及其可能原因如右表所示。灯泡不亮时 ( )
A．电路中出现短路 B．电路中出现断路
C．并联接成串联 D．供电电压偏低
现象 故障可能原因 检修方法
灯泡不亮 1．灯泡的灯丝断了 换新灯泡
2．灯头内的电线断了 换新线并接好
3．开关等处的接线松动 检查加固
4．熔丝熔断 检查电路更换熔丝
2、鸟儿落在没有绝缘皮的高压线上不会触电死亡，这是因为： （ ）
A.鸟儿爪上的角质层是绝缘的，所以尽管两脚间电压很大还是安全的
B.鸟儿对电流的承受能力比较强，所以尽管通过身体的电流很大还是安全的
C.鸟儿双脚落在同一根电线上，两脚间电压很小
D.鸟儿双脚落在两根电线上，两脚间电压很小
3.如图是家庭电路的一部分，则 （ ）
A．元件“1”是电能表、“2”是
保险丝“3” 是闸刀开关
B．元件“l”、“2”、“3”连接顺序错误，
应为“2”、“1”、“3”
C．图中元件“5”接错
D．图中电路元件连接完全正确
4．现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列正确的图是（ ）
5.某同学站在干燥的木凳上检修家用电器，下列哪种操作是危险的 （ ）
A．一手握火线
B．一手握火线，另一手扶在水泥墙上
C．一手握零线
D．一手握零线，另一手扶在水泥墙上
6、如图所示的做法中，符合安全用电原则的是
7.电路中电流过大会引起火灾。如图所示的家庭电路中，导致电流过大的原因是：
8在家庭电路中，下列安装方法正确的是：( ）
A．三孔插座中，一孔接火线，一孔接零线，一孔接地
B．开关可以接在火线上，也可以接在零线上
C．险丝只可以接在零线上
D．险丝用铜线代替会更保险
9.家庭照明电路中，常使用一种外壳有塑料制的“自动开关”，它可以替代闸刀开关和熔断器，如果某同学家安装的“自动开关”的额定电流是10安，那么，由这一只“自动开关”控制的用电器的总电阻为（ ）
A.不大于22欧 B.不小于22欧
C.不大于2200欧 D.不小于2200欧
10．家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然 全部熄灭，说明电路中( ）
A.电路原来是断路 B.插头处短路
C.台灯灯丝断了 D.台灯接线处短路
