新课标 （人教版） 高中地理I（必修）
第一章 行星地球
第四节 地球的圈层结构

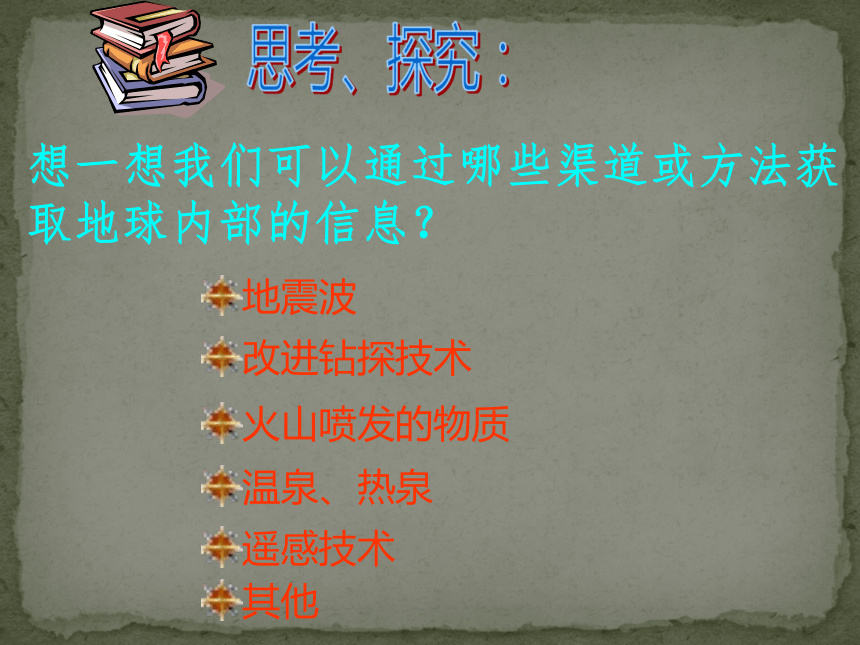

想一想我们可以通过哪些渠道或方法获取地球内部的信息？
温泉、热泉
遥感技术
其他
改进钻探技术
火山喷发的物质
地震波

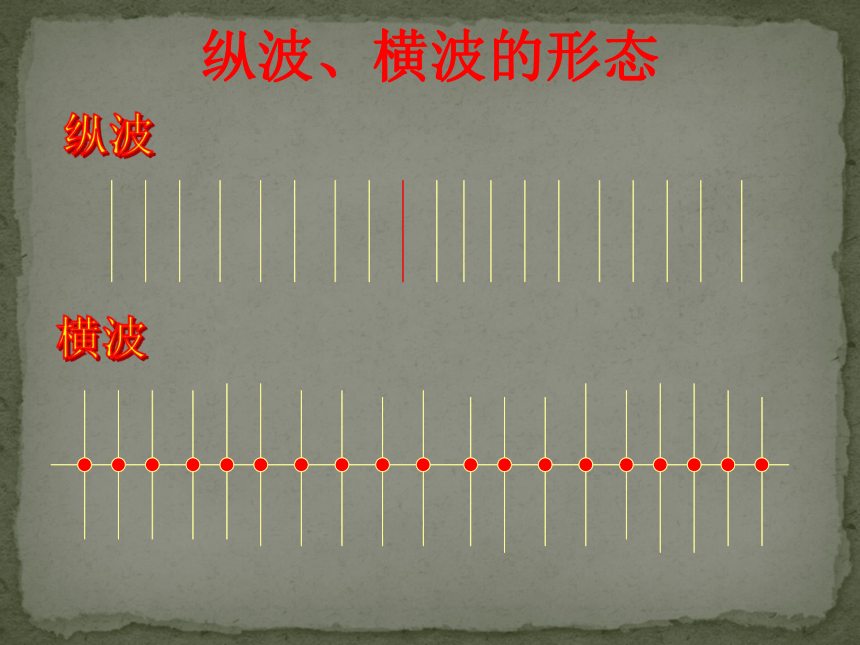

纵波、横波的形态

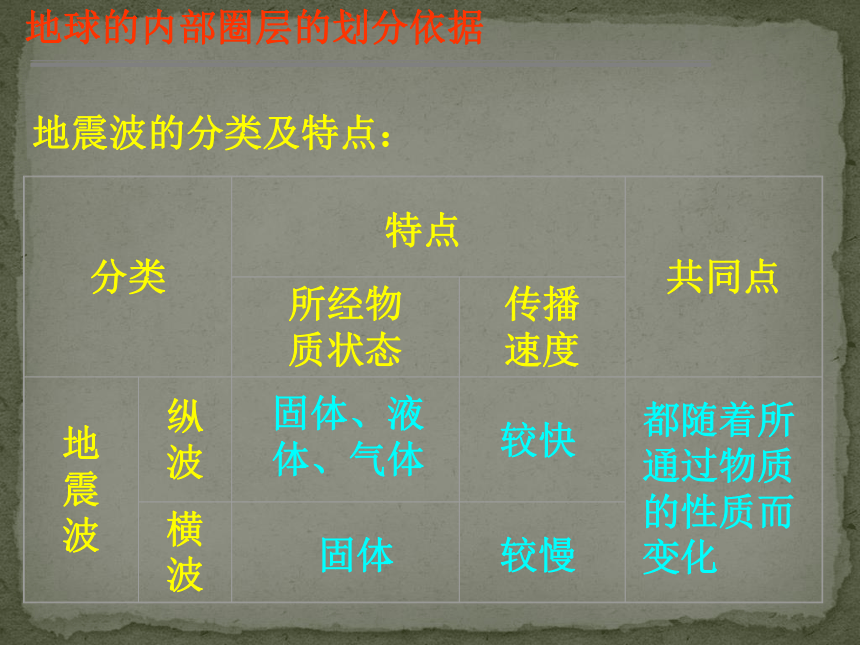

地球的内部圈层的划分依据
分类
共同点
所经物
质状态
传播
速度
地
震
波
纵波
横波
特点
地震波的分类及特点：
固体、液
体、气体
较快
固体
较慢
都随着所通过物质的性质而变化

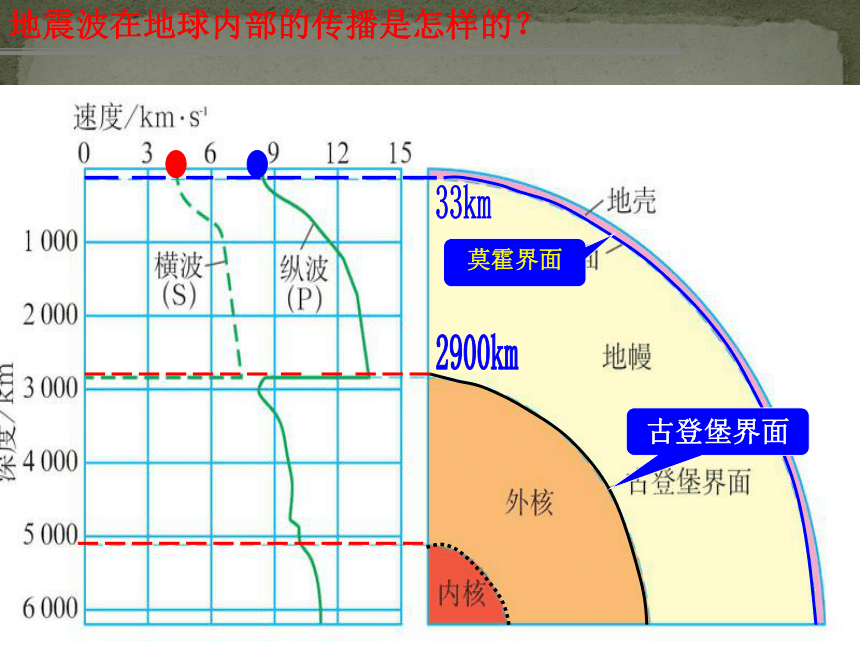

地震波在地球内部的传播是怎样的？
莫霍界面
古登堡界面
不连续面
地下深度
波速变化

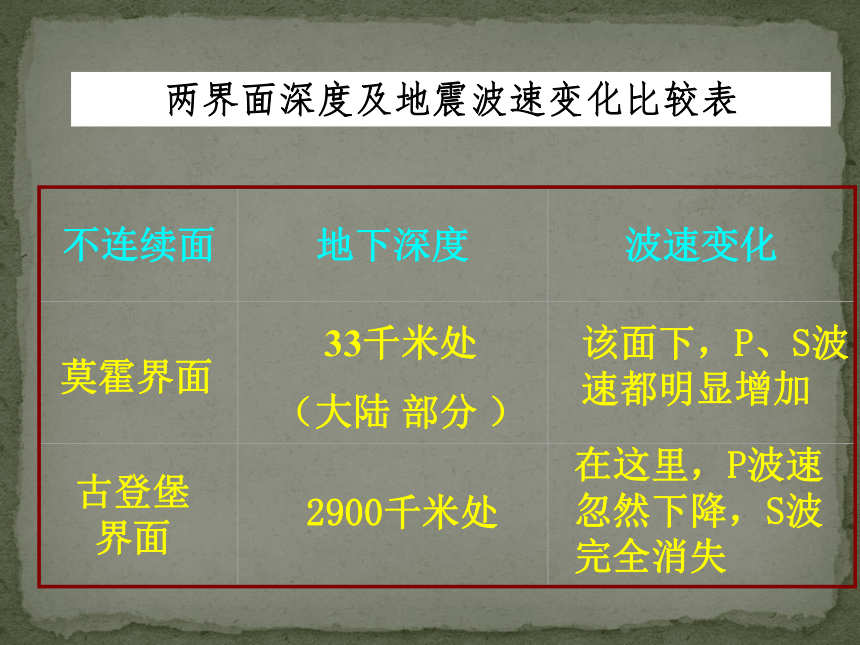

两界面深度及地震波速变化比较表
33千米处
（大陆 部分 ）
莫霍界面
古登堡界面
2900千米处
在这里，P波速忽然下降，S波完全消失
该面下，P、S波速都明显增加

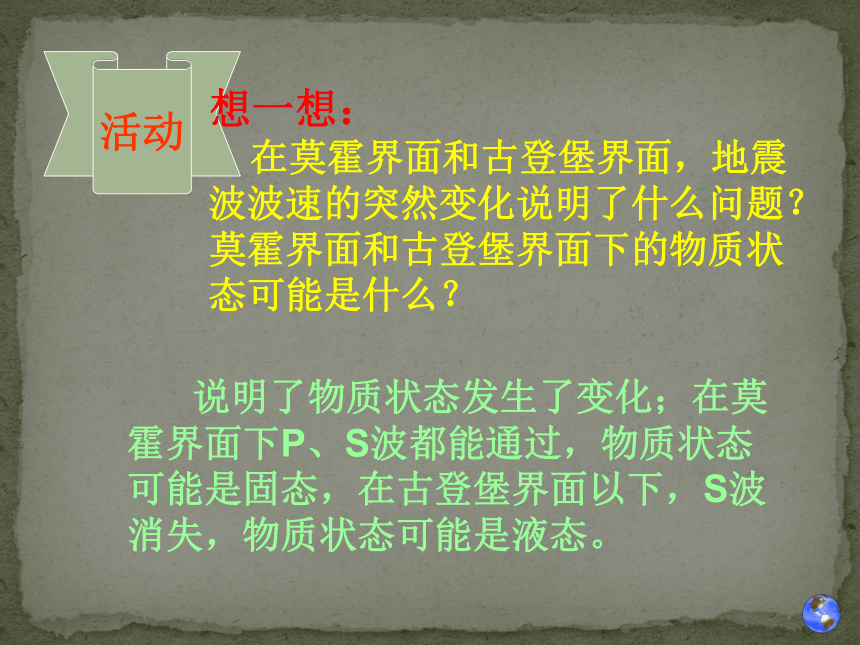

活动
想一想：
在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？莫霍界面和古登堡界面下的物质状态可能是什么？
说明了物质状态发生了变化；在莫霍界面下P、S波都能通过，物质状态可能是固态，在古登堡界面以下，S波消失，物质状态可能是液态。

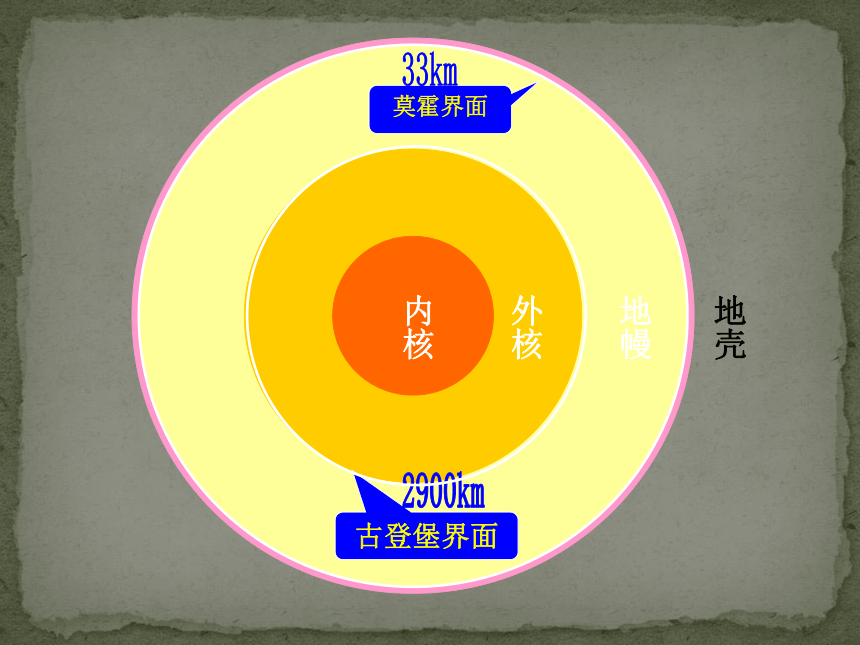

莫霍界面
古登堡界面
地壳
地幔
外核
内核
地壳
地幔
外地核(液)
内地核(固)
地球的内部圈层
岩石圈
硅镁层
硅铝层
软流层
外核
内核
33km
2900km
地壳
地幔
地核
岩石圈——地壳和上地幔顶部（软流层以上），由坚硬的岩石组成的圈层部分。
地 幔
岩
石
圈
水
圈
生
物
圈
大
气
圈
地球外部圈层示意图
岩石圈
地 幔
岩
石
圈
水
圈
生
物
圈
大
气
圈
地球外部圈层示意图
地球外部圈层包括大气圈、水圈、生物圈和岩石圈。
水圈
地球表层水体构成的连续但不规则的圈层，由地表水、地下水、大气水、生物水等组成，水圈里的水处于不间断的循环运动之中。
大气圈
由气体和悬浮物组成的包围地球的复杂系统，主要成分是氮和氧，是地球自然环境的重要组成部分。
生物圈是地球表层生物及其生存环境的总称，生物圈与大气圈、水圈和是、岩石圈相互渗透、相互影响。
生物圈
大气圈
岩石圈
水圈
生物圈（人）
生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。各个圈层之间相互吸引、相互制约，形成人类赖以生存和发展的自然环境。
外部
圈层
概念
组成
其他
大
气
圈
由气体和悬浮物组成的包围地球的复杂系统
气体和悬浮物质，主要成分是氮和氧
是地球自然环境的重要组成部分
水
圈
地球表层水体构成的连续但不规则的圈层
地表水、地下水、大气水、生物水等
水圈里的水处于不间断的循环运动之中
生
物
圈
地球表层生物及其生存环境的总称
生物及其生存环境
与大气圈、水圈和岩石圈相互渗透、相互影响
地球的圈层结构
内部
圈层
地壳
地幔
地核
物质组成和特点
外部
圈层
大气圈
水圈
生物圈
岩石圈
范围和特点
1.有关地震波的叙述正确的是？
A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面都明显减少
D . 从震源发生的地震波，纵波比 横波先到达地面
随堂练习
√
2．莫霍界面是 A．地壳和地幔的界线　　　　　B．地幔和地核的界线 C．岩石圈和地幔的界线　　　　D．上地幔和下地幔的界线
3．有关岩石圈的叙述，正确的是 A．岩石圈属于地壳的一部分，是由岩石构成的 B．岩石圈属于上地幔的一部分 C．岩石圈与生物圈关系密切 D．岩石圈的上部是软流层 4．有关地球外部圈层的说法，正确的是 A．大气圈是由大气组成的简单的系统 B．水圈是一个连续不规则的圈层 C．生物圈包括大气圈的全部、水圈的全部 D．地球的外部圈层之间关系密切，但和地球的内部圈层
没有关系
√
√
√
　　地震波的传播速度与地球的内部圈层的划分 　　（1）地震波：E________，F________。 　　（2）不连续界面：A________，B________。 　　（3）圈层；D________，C________。 　　（4）地震波在经过B界面时传播速度有什么变化
5．读图回答下列问题
横波
纵波
莫霍界面
古登堡界面
地壳
外核
纵波的传播速度突然下降，横波完全消失
B
2. 读地球四个圈层构成的示意图
分析A、B、C分别代表什么圈层？
大气圈
A
C
