2016年9月15日天宫二号发射升空
上天“有路”
入地“无门”

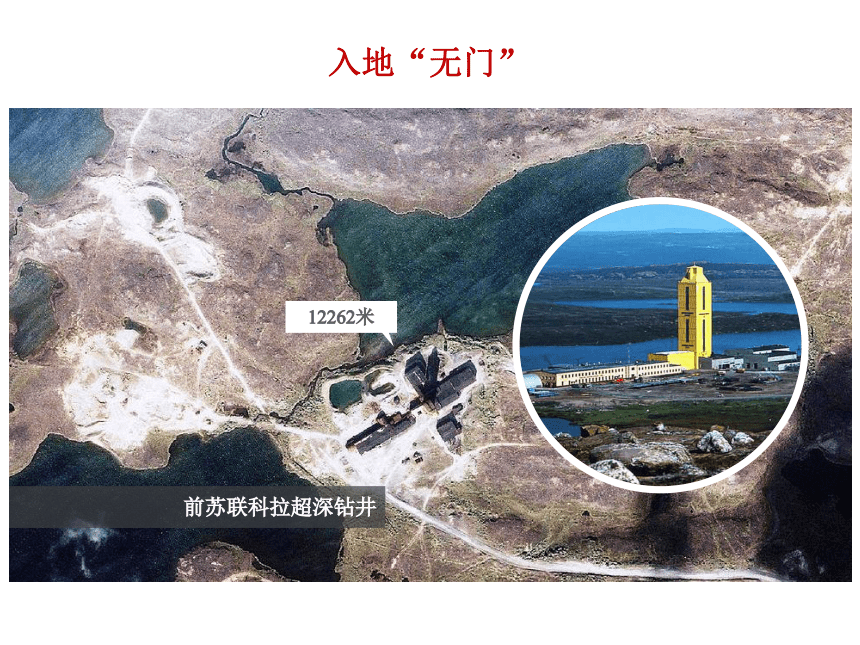

入地“无门”

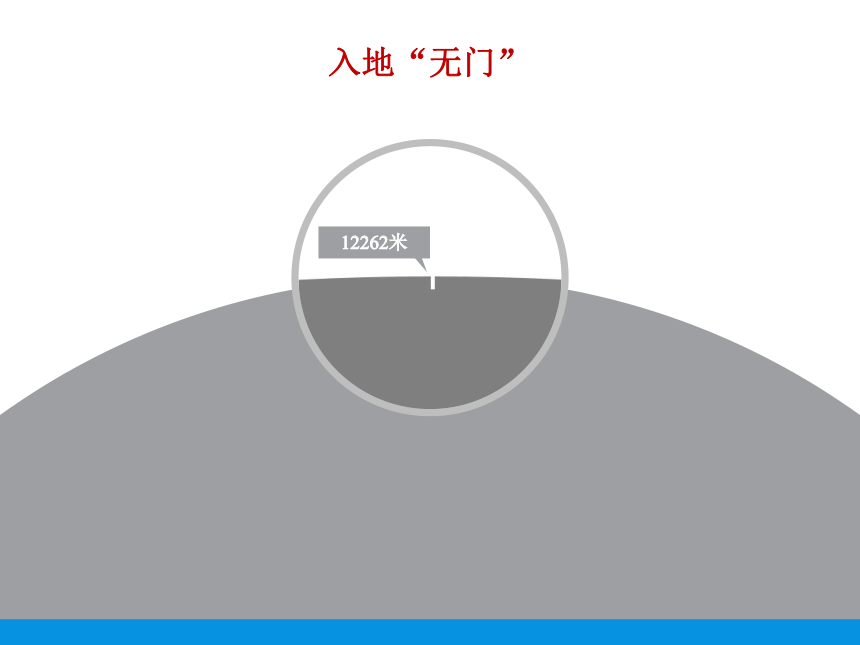

入地“无门”
学习目标
1.了解地球内部圈层的组成及划分依据。
2.掌握地壳、地幔和地核的物质组成及主要特征。
3.明确软流层的位置和岩石圈的范围。
4.知道地球外部圈层的基本特征和它们的相互关系。
一、地球的内部圈层结构
当地震发生时，地下物质受到强烈的冲击会发生的弹性震动，并以波的形式向四周传播，这种弹性波就叫 地震波 。
地震波
地震波
质点震动方向与传播方向垂直的波
质点震动方向与传播方向一致的波
纵波(P)
横波(S)
A. 先上下颠簸，后左右摇晃
B. 先左右摇晃，后上下颠簸
C. 纵波，上下颠簸
D. 横波，左右摇晃
某地地下30km处发生地震，这时：
地面上的人会感觉到（ ）
附近的飞鸟和池塘里的游鱼会感觉到（ ）
思考
A
C
6000
5000
4000
3000
2000
1000
0
3
6
9
12
15
深度：km
速度：km/s
地壳
地幔
外核
内核
33km
2900km
莫霍界面
古登堡界面
地震波的传播速度与地球内部圈层的划分
物质组成或状态发生了变化。
地幔是固体，外核是液体。
地壳
地幔
外核
内核
莫霍界面
古登堡界面
思考题
请推测地幔和外核的物质状态。
1
在莫霍界面和古登堡界面，地震波波速突然变化说明了什么问题？
2
圈层名称 不连续面 深度（km) 特征
莫霍界面
古登堡界面
2900
33
地壳
地幔
地核
上地幔
下地幔
外核
内核
上地幔上部存在一个软流层，这里可能为岩浆的主要源地
温度、压力和密度
很大
1.由岩石组成的固体
外壳
2.厚度不均，大洋部
分薄，大陆部分厚
课堂小结
二、地球的外部圈层结构
地球外部圈层之间相互联系、相互制约，形成了人类赖以生存和发展的自然环境。
气
大
圈
生
物
圈
圈
水
石
岩
圈
地球外部圈层
对流层
外逸层
热层
中间层
平流层
20km
50km
85km
690km
10 000km
大气圈
包围着地球，由气体和悬浮物组成的复杂系统。
水圈
由地球表层水体构成的连续但不规则的圈层。
生物圈
地球表层生物及其生存环境的总称。
请同学们将各外部圈层的名称填入下表
岩石圈
水 圈
大气圈
生 物 圈
课堂小结
1.地壳是指地面以下的（ ）
A.岩石圈以上的部分
B.古登堡界面以上的部分
C.软流层以上的部分
D.莫霍界面以上的部分
练习题
D
2.岩石圈是指（ ）
A.地壳
B.上地幔和下地幔
C.地壳和地幔
D.地壳和上地幔顶部的合称
D
