第1章 电与磁 知识点能力提升练习（含答案）

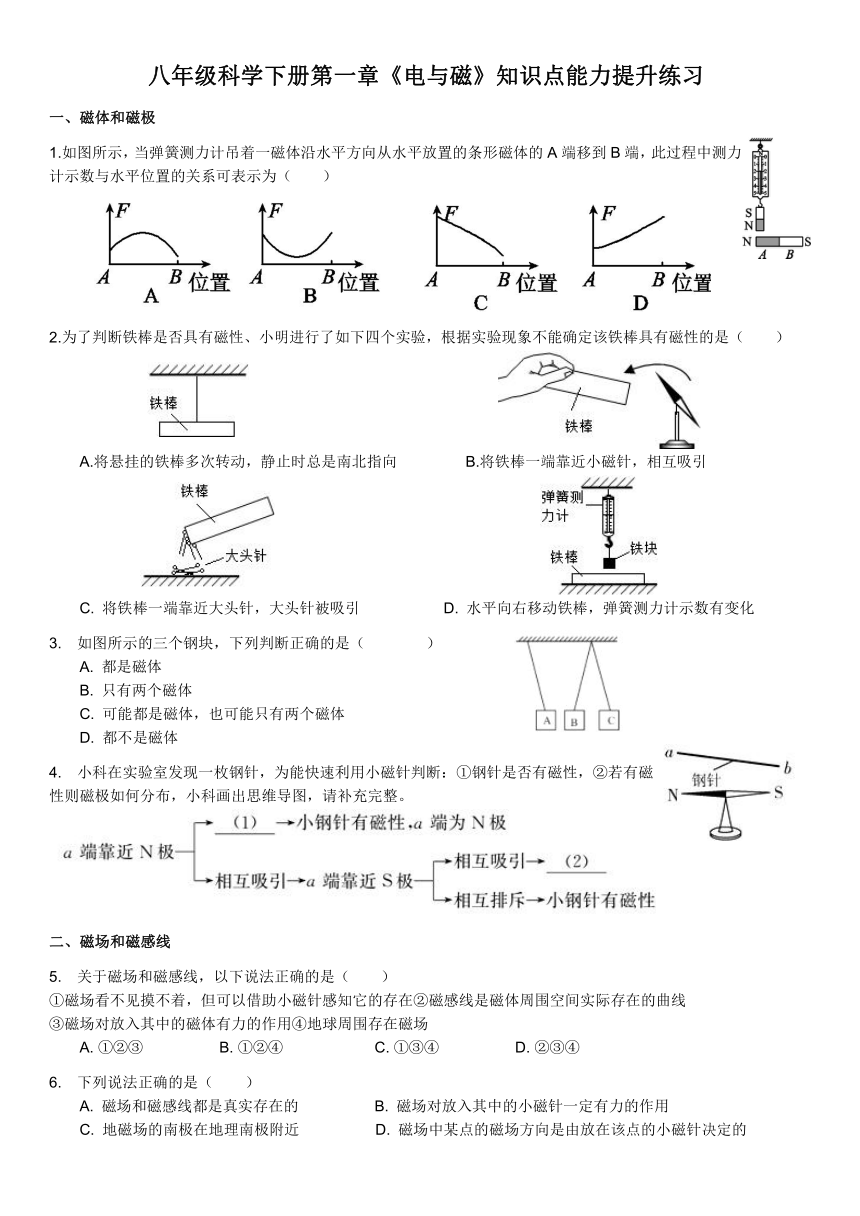

八年级科学下册第一章《电与磁》知识点能力提升练习
一、磁体和磁极
1.如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁体的A端移到B端，此过程中测力计示数与水平位置的关系可表示为（ ）
2.为了判断铁棒是否具有磁性、小明进行了如下四个实验，根据实验现象不能确定该铁棒具有磁性的是（　　）
A.将悬挂的铁棒多次转动，静止时总是南北指向 B.将铁棒一端靠近小磁针，相互吸引
C. 将铁棒一端靠近大头针，大头针被吸引 D. 水平向右移动铁棒，弹簧测力计示数有变化
3. 如图所示的三个钢块，下列判断正确的是（　　　　）
A. 都是磁体
B. 只有两个磁体
C. 可能都是磁体，也可能只有两个磁体
D. 都不是磁体
4. 小科在实验室发现一枚钢针，为能快速利用小磁针判断：①钢针是否有磁性，②若有磁性则磁极如何分布，小科画出思维导图，请补充完整。
二、磁场和磁感线
5. 关于磁场和磁感线，以下说法正确的是（　　）
①磁场看不见摸不着，但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线
③磁场对放入其中的磁体有力的作用④地球周围存在磁场
A. ①②③ B. ①②④ C. ①③④ D. ②③④
6. 下列说法正确的是（ ）
A. 磁场和磁感线都是真实存在的 B. 磁场对放入其中的小磁针一定有力的作用
C. 地磁场的南极在地理南极附近 D. 磁场中某点的磁场方向是由放在该点的小磁针决定的

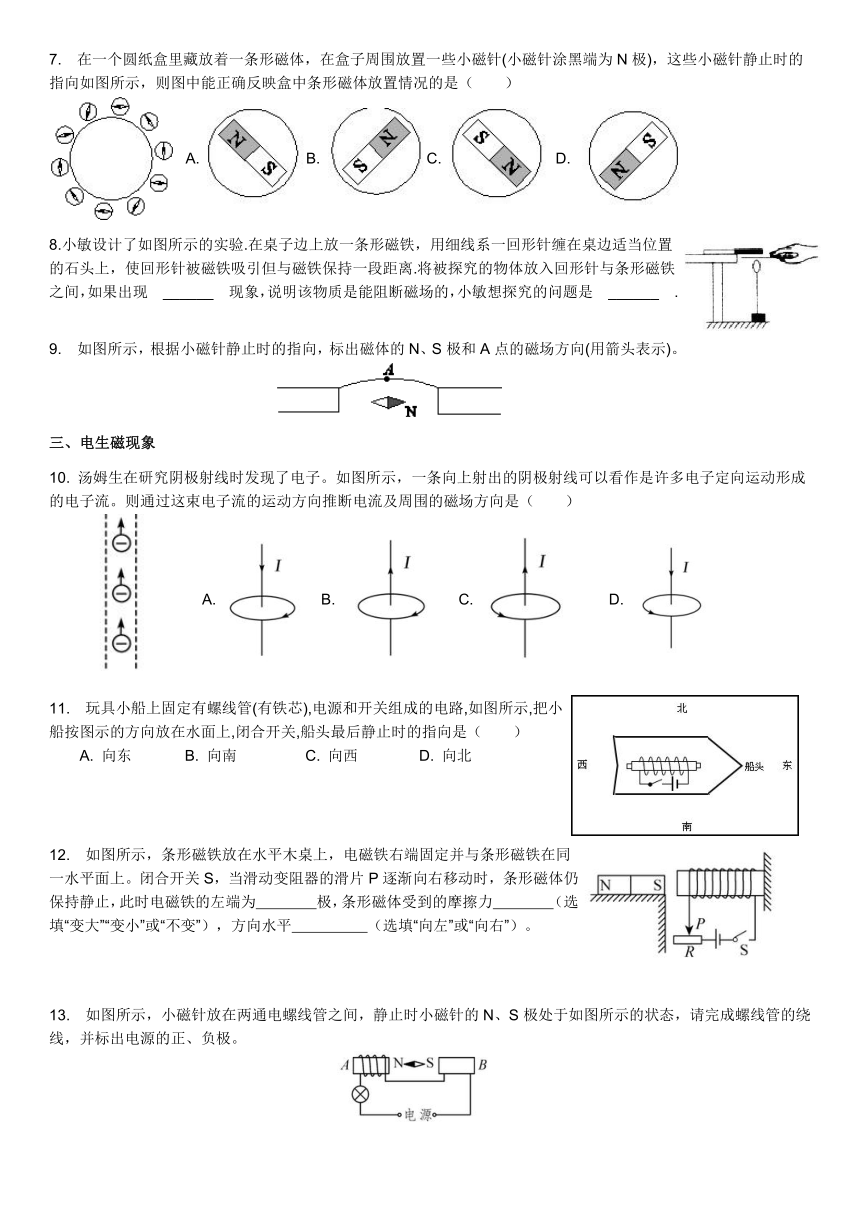

7. 在一个圆纸盒里藏放着一条形磁体，在盒子周围放置一些小磁针(小磁针涂黑端为N极)，这些小磁针静止时的指向如图所示，则图中能正确反映盒中条形磁体放置情况的是（ ）
A. B. C. D.
8.小敏设计了如图所示的实验.在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针被磁铁吸引但与磁铁保持一段距离.将被探究的物体放入回形针与条形磁铁之间，如果出现 ______ 现象，说明该物质是能阻断磁场的，小敏想探究的问题是 ______ .
9. 如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向(用箭头表示)。

三、电生磁现象
10. 汤姆生在研究阴极射线时发现了电子。如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流。则通过这束电子流的运动方向推断电流及周围的磁场方向是（ ）
A. B. C. D.
11. 玩具小船上固定有螺线管(有铁芯),电源和开关组成的电路,如图所示,把小船按图示的方向放在水面上,闭合开关,船头最后静止时的指向是（ ）
A. 向东 B. 向南 C. 向西 D. 向北
12. 如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁体仍保持静止，此时电磁铁的左端为　　　　极，条形磁体受到的摩擦力　　　　（选填“变大”“变小”或“不变”），方向水平　　　　　（选填“向左”或“向右”）。
13. 如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极。

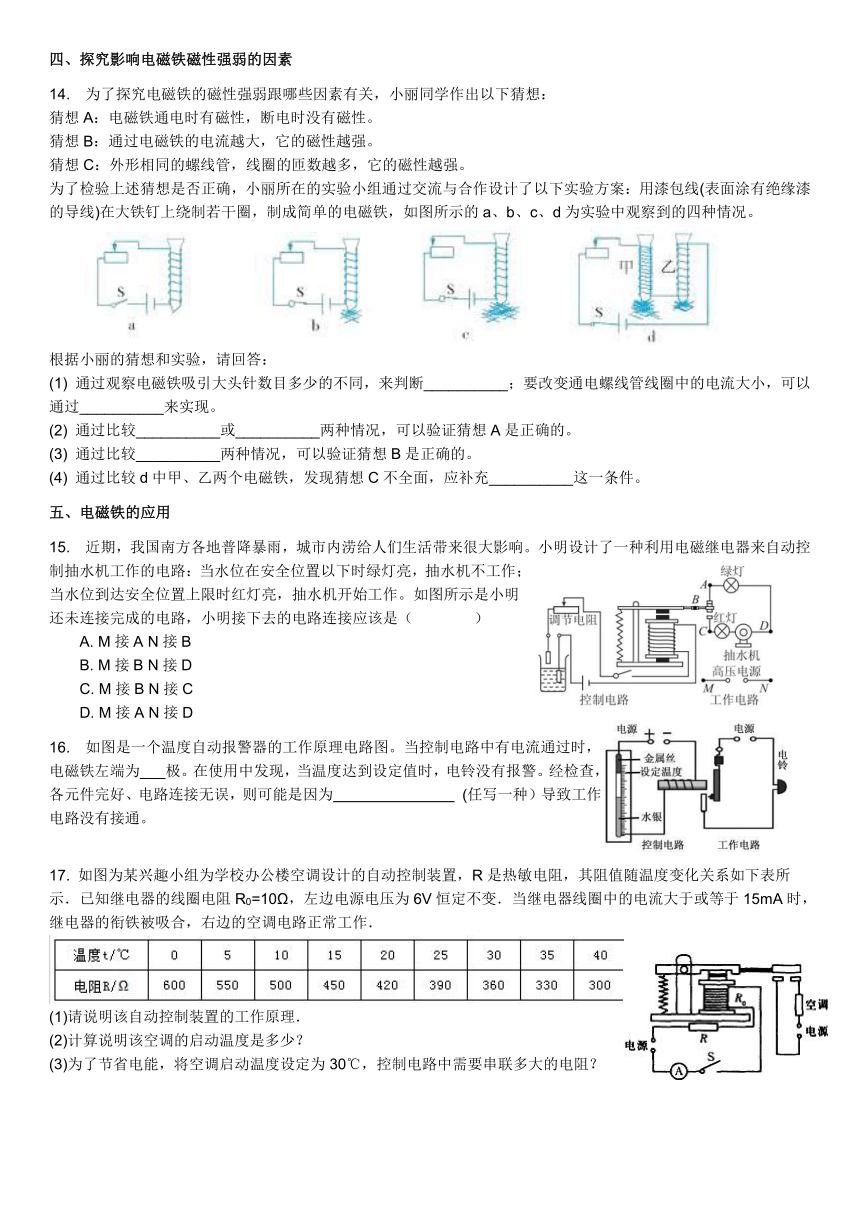

四、探究影响电磁铁磁性强弱的因素
14. 为了探究电磁铁的磁性强弱跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性。
猜想B：通过电磁铁的电流越大，它的磁性越强。
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强。
为了检验上述猜想是否正确，小丽所在的实验小组通过交流与合作设计了以下实验方案：用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕制若干圈，制成简单的电磁铁，如图所示的a、b、c、d为实验中观察到的四种情况。
根据小丽的猜想和实验，请回答：
(1) 通过观察电磁铁吸引大头针数目多少的不同，来判断__________；要改变通电螺线管线圈中的电流大小，可以通过__________来实现。
(2) 通过比较__________或__________两种情况，可以验证猜想A是正确的。
(3) 通过比较__________两种情况，可以验证猜想B是正确的。
(4) 通过比较d中甲、乙两个电磁铁，发现猜想C不全面，应补充__________这一条件。
五、电磁铁的应用
15. 近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图所示是小明还未连接完成的电路，小明接下去的电路连接应该是（　　　　）
A. M接A N接B
B. M接B N接D
C. M接B N接C
D. M接A N接D
16. 如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为___极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为 (任写一种）导致工作电路没有接通。
17. 如图为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示．已知继电器的线圈电阻R0=10Ω，左边电源电压为6V恒定不变．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作．
(1)请说明该自动控制装置的工作原理．
(2)计算说明该空调的启动温度是多少？
(3)为了节省电能，将空调启动温度设定为30℃，控制电路中需要串联多大的电阻？

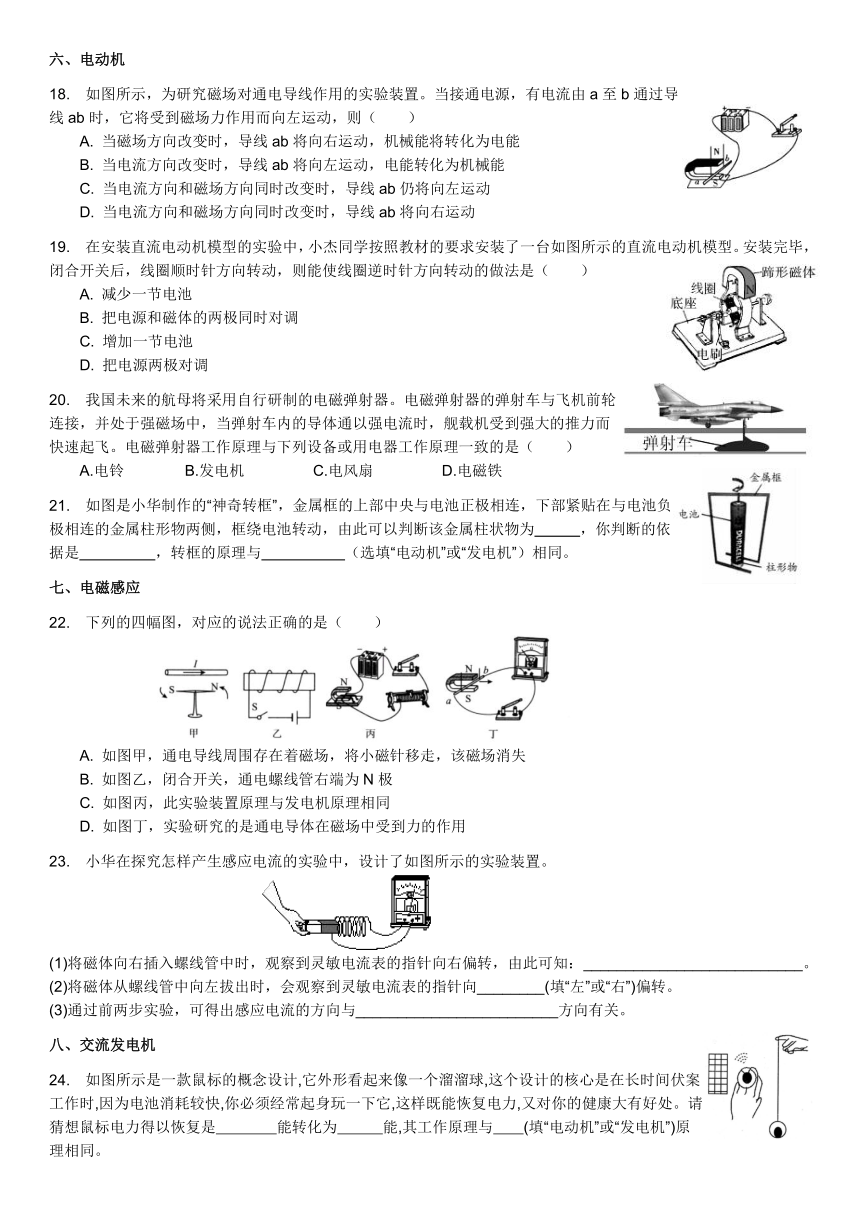

六、电动机
18. 如图所示，为研究磁场对通电导线作用的实验装置。当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则（ ）
A. 当磁场方向改变时，导线ab将向右运动，机械能将转化为电能
B. 当电流方向改变时，导线ab将向左运动，电能转化为机械能
C. 当电流方向和磁场方向同时改变时，导线ab仍将向左运动
D. 当电流方向和磁场方向同时改变时，导线ab将向右运动
19. 在安装直流电动机模型的实验中，小杰同学按照教材的要求安装了一台如图所示的直流电动机模型。安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（　　）
A. 减少一节电池
B. 把电源和磁体的两极同时对调
C. 增加一节电池
D. 把电源两极对调
20. 我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A.电铃 B.发电机 C.电风扇 D.电磁铁
21. 如图是小华制作的“神奇转框”，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为　 ，你判断的依据是　 ，转框的原理与　 （选填“电动机”或“发电机”）相同。
七、电磁感应
22. 下列的四幅图，对应的说法正确的是（　　）
A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失
B. 如图乙，闭合开关，通电螺线管右端为N极
C. 如图丙，此实验装置原理与发电机原理相同
D. 如图丁，实验研究的是通电导体在磁场中受到力的作用
23. 小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置。

(1)将磁体向右插入螺线管中时，观察到灵敏电流表的指针向右偏转，由此可知：__________________________。
(2)将磁体从螺线管中向左拔出时，会观察到灵敏电流表的指针向________(填“左”或“右”)偏转。
(3)通过前两步实验，可得出感应电流的方向与________________________方向有关。
八、交流发电机
24. 如图所示是一款鼠标的概念设计,它外形看起来像一个溜溜球,这个设计的核心是在长时间伏案工作时,因为电池消耗较快,你必须经常起身玩一下它,这样既能恢复电力,又对你的健康大有好处。请猜想鼠标电力得以恢复是　　　　能转化为　　　能,其工作原理与　　(填“电动机”或“发电机”)原理相同。
25. 如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于　　　　（填“电动机”或“发电机”）。它工作时的原理是　　　　　　　　　。
26. 如图所示是直流发电机的工作原理图，关于直流发电机，下列说法正确的是（　　）
A. 直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B. 直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C. 它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D. 图中的E、F称为换向器，它的作用是改变线圈中的电流方向
九、家庭电路
27. 如图是正常家庭电路的一部分。下列说法正确的是（　　）
A. 导线B与大地之间的电压为220V
B. 测电笔先后插入插座的左右插孔，氖管都发光
C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D. 断开开关S后，站在地上的人接触a点或b点一定不会触电
28. 如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔氛管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A. 一定是零线上的熔丝熔断了
B. 断开S1、S2 ， 再用测电笔检测三线插座的左右两孔，氖管都发光
C. 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氛管都发光
D. 只断开S2 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
29. 如图所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　　　　（填“会”或“不会”）切断电路。若人体电阻为5kΩ，触电时通过人体的电流为　　　　mA。
30. 如图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
十、电的安全使用
31. 鸟儿落在没有绝缘皮的高压线上不会触电死亡，这是因为（　　）
A. 鸟儿爪上的角质层是绝缘的，所以尽管两脚间电压很大还是安全的
B. 鸟儿对电流的承受能力比较强，所以尽管通过身体的电流很大还是安全的
C. 鸟儿能承受高压电
D. 鸟儿两脚间电压很低
32. 在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（　　）
A．B．C． D．
33. 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（ ）
A. 火线与零线短路
B. a、d之间某处断路
C. b、c之间某处断路
D. 电灯的灯丝断了
34. 如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点（可以接通或断开）。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于（　　）
A. 触点甲、乙、丙均接通
B. 触点甲、丙断开，触点乙接通
C. 触点甲、乙断开，触点丙接通
D. 触点甲接通，触点乙、丙断开
35. 如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L．当只闭合开关S、S1时，灯泡L和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L正常发光，L2不发光．由此可以确定（ ）
A．L1灯头接线处断路
B．L1灯头接线处短路
C．L2灯头接线处断路
D．L2灯头接线处短路
参考答案
1、B　 2、B 3、C 4、（1）相互排斥；（2）小钢针没有磁性 5、C 6、B 7、C
8、回形针掉落；什么物质可以阻断磁场 9、 10、A 11、D
12、N；变大；向左 13、
14、（1）磁性强弱；移动变阻器滑片；（2）a、b；a、c；（3）b、c；（4）电流大小相同
15、B 16、S；控制电路电源电压太小。
17、解：(1)随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到15mA时，衔铁被吸合，右侧空调电路连通，空调开始工作．当温度下降时，控制电路电阻增大，电流减小，减小到一定值，使空调电路断开，这样就实现了自动控制．
(2)电路启动时的总电阻：，
此时热敏电阻的阻值：R热=R总-R0=400Ω-10Ω=390Ω，
对照表格数据可知，此时的启动温度是25℃．
答：该空调的启动温度是25℃．
(3)因为电路启动时的总电阻为400Ω，
由表中数据可知，空调启动温度设定为30℃时，热敏电阻的阻值为360Ω，
则电路中还应串联的电阻：R′=R热=R总-R热′-R0=400Ω-360Ω-10Ω=30Ω．
答：将空调启动温度设定为30℃时，控制电路中需要再串联30Ω的电阻．
18、C 19、D 20、C 21、磁体；磁场对电流有力的作用；电动机 22、B
23、(1)电路中产生了电流 (2)左 (3)导体切割磁感线的运动
24、机械(动);电;发电机 25、发电机；电磁感应 26、A 27、C 28、B. 29、会；22
30、 31、D 32、A 33、C 34、B 35、D
