第1章 电与磁 单元测试（含解析）

电与磁 单元测试
一，单项选择题（本题共17 小题，共 34分。每小题给出的四个选项中，只有一个选项正确，选对得2分）
1．当悬挂的A、B、C三个钢棒互相靠近时，出现的现象如图所示，则（　　）
A．A、B棒有磁性，C棒没有磁性
B．A棒没有磁性，B、C棒有磁性
C．A棒可能有磁性也可能没有磁性，B、C棒有磁性
D．A、C棒有磁性，B棒可能有磁性也可能没有磁性
2．下列做法符合安全用电常识的是（　　）
A． 使用绝缘层已破损的充电线充电
B． 用湿润的手指触摸开关
C．用手触握测电笔分辨火线和零线
D．用力拉扯电线拔下插头
3．关于磁的说法正确的是（　　）
①磁体的磁性越强，能吸引的物质种类就越多
②指南针能够指南北，是由于其受到地磁场的作用
③能够自由转动的小磁针静止时，其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有①和② B．只有①和④ C．只有②和③ D．只有③和④
4．如图所示，甲、乙是站在地面上，丙、丁是站在干燥的木凳上，会发生触电事故的是（　　）
A．甲、乙 B．丙、丁 C．乙、丁 D．甲、丁
5．如图所示的四套装置可以用来演示科学现象，则下列表述中，正确的是（　　）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
6．下面四幅图中，能够说明磁场对电流作用的是（ ）
A．悬浮的魔环
B．电动机模型
C．感应电流产生的条件
D．电磁铁
7．对于交流电，下列说法正确的是（　　）
A．线圈转动一周，电流方向改变一次，大小改变两次
B．线圈转动一周，电流方向改变两次，大小改变两次
C．线圈转动一周，电流方向改变两次，大小时刻在改变
D．线圈转动一周，电流方向改变一次，大小时刻在改变
8．用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次，使缝衣针磁化，如图甲。然后把这枚缝衣针用细线悬挂起来，如图乙。下列说法中正确的是（　　）
A．缝衣针磁化后，针尖部分是S极 B．缝衣针停止运动后，针尖指向南方
C．缝衣针停止运动后，针尖指向北方 D．缝衣针停止运动后，针尖指向不确定

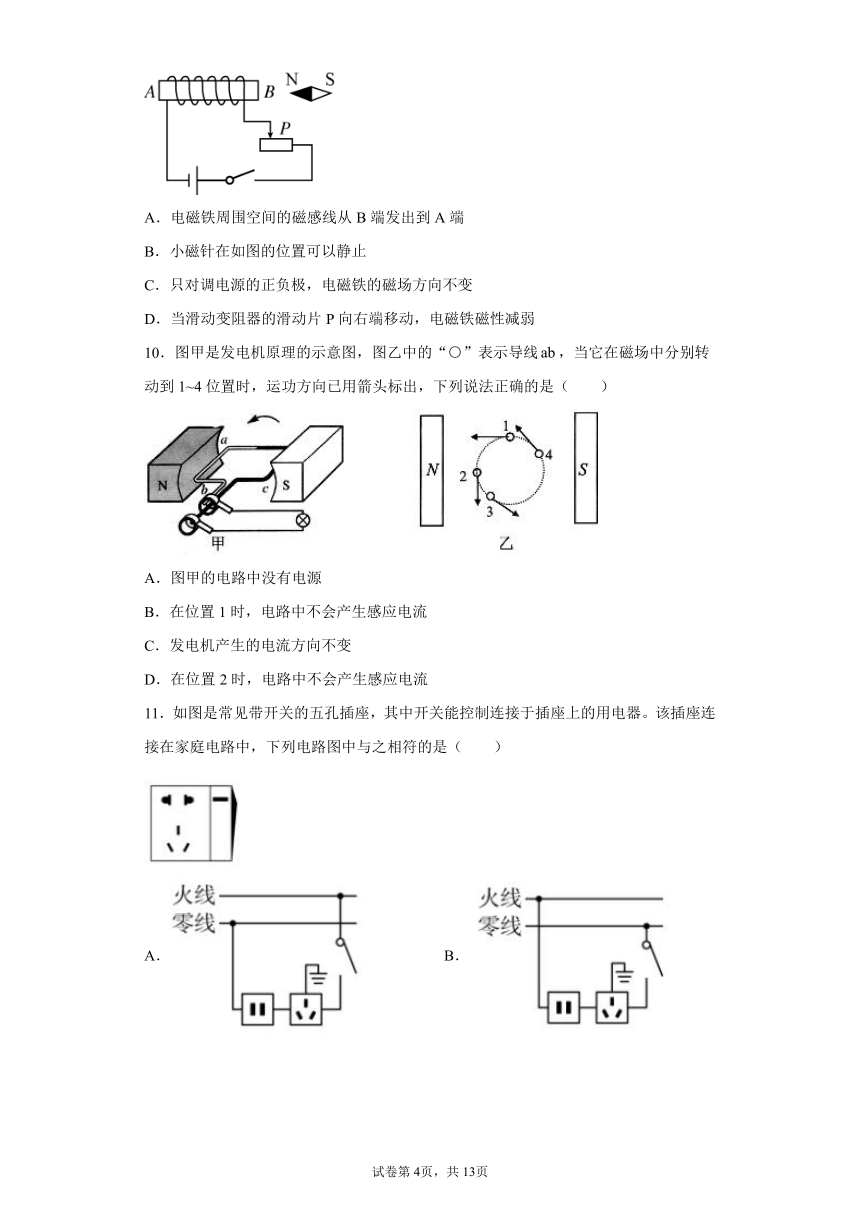

9．在一次实验中，小宇连接了如图所示的电路，电磁铁B端有一个小磁针，闭合开关后，下列说法正确的是（　　）
A．电磁铁周围空间的磁感线从B端发出到A端
B．小磁针在如图的位置可以静止
C．只对调电源的正负极，电磁铁的磁场方向不变
D．当滑动变阻器的滑动片P向右端移动，电磁铁磁性减弱
10．图甲是发电机原理的示意图，图乙中的“○”表示导线，当它在磁场中分别转动到1~4位置时，运功方向已用箭头标出，下列说法正确的是（　　）
A．图甲的电路中没有电源
B．在位置1时，电路中不会产生感应电流
C．发电机产生的电流方向不变
D．在位置2时，电路中不会产生感应电流
11．如图是常见带开关的五孔插座，其中开关能控制连接于插座上的用电器。该插座连接在家庭电路中，下列电路图中与之相符的是（　　）
A． B．
C． D．
12．直流电动机中，换向器的作用是（　　）
A．改变线圈中电流的方向 B．改变线圈转动方向
C．使线圈受力不变 D．改变磁感应线的方向
13．关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（　　）
A． B． C． D．
14．小金利用如图所示装置探究磁化过程，图中容器内装的是一些铁屑，架上所夹的是一根铁棒。以下关于此实验的观点不正确的是（　　）
A．甲图到乙图的过程叫磁化
B．乙图中软铁棒的上端是S极
C．若把乙图中磁体移走，铁棒的磁性将消失
D．若将乙图中铁棒换成钢棒，被吸引的铁屑会减少
15．如图是初中科学《电动机》中的“让线圈动起来”实验，关于这个实验有以下几种说法，其中不正确的是（　　）
①根据这个实验，人们制作了发电机
②在此实验过程中，机械能转化为电能
③如果降低电源电压，线圈的转速将变快
④该实验的原理是通电导体在磁场中受到力的作用
⑤改变电源正负极，线圈转动方向将改变
A．①②③⑤ B．①②③ C．①③⑤ D．③④⑤
16．如图是正常家庭电路的一部分。下列说法正确的是（　　）
A．导线B与大地之间的电压为220V
B．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接零线
C．断开开关S后，站在地上的人接触b点一定不会触电
D．闭合开关S后，站在地上的人接触a点一定不会触电
17．小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（　　）
A．通电后，弹簧的长度可能不变
B．通电后，弹簧的长度一定变长
C．在图中所示位置放小磁针，通电后小磁针N极朝右
D．在图中所示位置放小磁针，通电后小磁针N极垂直于纸面向外
二、填空题（共9小题，共30分）
18．如图，闭合开关S后，电磁铁右侧的小磁针会___________（顺、逆）时针转动。慢慢向上调节滑动变阻器的滑片，桌面上的条形磁体依然保持不动，此过程条形磁体受到的摩擦力___________（选填增大，减小，不变）。
19．现在很多手机支持无线充电技术。这项技术的原理如图所示，当供电线圈通电后会产生磁场，其他未通电的线圈靠近这个磁场就会产生电流，我们把这种现象称为______，如果改变供电线圈内的电流方向，那么它所产生的磁场方向将______（选填“改变”或“不改变”）。
20．将内有一个空心小铁球的盛水烧杯置于铁棒的上方，绕在铁棒上的线圈连接如图所示，开关闭合后，空心小铁球仍漂浮在水面上。此时端为电磁铁的___________极（填“”或“”），当滑片向左滑动，空心小铁球所受浮力___________（填“增大”“减小”或“不变”）。
21．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而减小，闭合开关和时，小磁针极指向右端，则电源右端为______极，要使指示灯变亮，滑动变阻器滑片应向______（选填“左”或“右”）滑动。
22．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，保险丝没断，用测电笔接触插座左孔时氖管发光，则电路出现的问题是________。
23．电工师傅常用一只标有“ ”的灯泡L0（检验灯泡，灯泡两端电压火线为时正常发光）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：
（1）当只闭合、时，L0正常发光，说明L1______（选填“短路”、“断路”或“正常”）；
（2）当只闭合、时，L0不发光，说明L2______（选填“短路”、“断路”或“正常”）。
24．1901年，挪威人伯克兰造出世界上第一台电磁发射器，首开电磁炮先河，电磁炮是利用电磁发射技术制成的一种先进动能杀伤武器。与传统大炮将火药燃气压力作用于弹丸不同，电磁炮是利用电磁系统中电磁场产生的相互作用力来对金属炮弹进行加速，使其达到打击目标所需的能量，可大大提高弹丸的速度和射程。
（1）如图所示，为了认识电磁地的一些特性，小明制作了一个电磁炮模型。请解释该电磁炮模型螺线管通电后，铁制撞针推动炮弹射出炮管的原理___________。
（2）小明要增强电磁炮中螺线管磁场，下列方法可行的是___________。
A．增加螺线管的线圈匝数 B．改变线圈中的电流方向 C．增大通过螺线管的电流
25．如图所示，条形磁铁A静止在水平桌面上。
（1）闭合开关S，螺线管的左端为___________极。
（2）闭合开关S，滑片P向左移动的过程中，放置在水平桌面上的磁铁A保持静止，则磁铁受到的摩擦力___________（选填“变大”、“不变”或“变小”）。
26．如图所示照明电路中，闭合开关S，电灯发光，此时某人拿测电笔测试B点，使用测电笔方法正确的是______（选填“甲”或“乙”）；该人体电阻的为3600欧，此时测电笔的氖管______（填“会”或“不会”）发光；此时通过该人体的电流是______安。为了保证该人在使用测电笔时的安全，测电笔的内部电阻至少应大于______欧。（提示：人体安全电压小于或等于36伏）
三、探究题（每空2分，共22分）
27．（探究名称）温度对磁铁的磁性强弱有无影响？
（提出问题）小明在家用如图所示的电热壶烧开水时，发现壶中的水烧开后，开关按钮会自动跳起断电。开关为什么能自动跳起呢？带着这个问题，小明上网查阅了有关资料，得知这是一个磁吸开关，给水加热前开关按钮被磁铁吸住。当水烧开时，磁铁的磁性减弱，开关跳起。
（提出猜想）小明猜想，温度对磁铁的磁性有影响，而且温度越______，磁性越______
（设计实验）为了验证以上猜想是否正确，小明进行了如下实验：
①用一块强磁铁的一个磁极，分别在三根同样的铁钉上从钉头向下的同一方向划过100次，使铁钉______；
②把铁钉放入塑料薄膜袋内，将其放入一堆铁屑中，慢慢提起塑料袋，将其放在一张白纸上、从袋中取出铁钉，把落在纸上的铁屑收集起来，用天平称出铁屑的质量；
③把铁钉放入盛有开水的烧杯中，一段时间后，取出铁钉重复②步骤，用天平称出铁屑的质量；
④把铁钉放入盛有冰水的烧杯中，一段时间后，取出铁钉重复②步骤，用天平称出铁屑的质量；
⑤比较、、的大小关系，可知温度对磁性强弱有无影响。
（交流与评估）本次探究活动中应用了控制变量法，其中改变的因素为______。
28．如图，在“探究通电螺线管外部磁场的方向”实验中：
（1）小磁针的作用：______。
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：______。
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与______方向的关系。
（4）观察实验现象后，应立即断开开关，是为了______。
29．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱。用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连。
（制定计划与设计实验）
（1）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与另外一个因素的关系。
（进行实验与收集证据）
（2）当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”或“减小”）。
（评估交流）
（3）在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，若要让指针向左偏转，需要将一块小磁铁换装在如图E处，且让磁铁的右端为___________极。
四、简答题
30．（4分）如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。开关和同时闭合，滑片向左移动，指示灯亮度如何变化？并说明理由。
　　
31．（4分）随着人们生活水平的提高，电冰箱早已进入了千家万户．结合所学知识回答：
（1）电冰箱使用三脚插头与电源插座连接，细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长（如图）．这样设计的主要原因是________（填字母编号）．
A．使插头的造型更美观B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
（2）冰箱门的密封条采用磁性材料，利用________原理来增强它的密封性能．
32．（6分）磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2。
（1）当图乙S2断开，图甲S1闭合时，电流表的示数为________mA。闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，能说明磁感电阻R处的磁感应强度B逐渐增强的现象是________。
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R、测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表。请计算x=5cm时，B=________T。
c/cm 1 2 3 4 5 6
I/mA 10 12 15 20 30 46
B/T 0．68 0．65 0．60 0．51 0．20
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．C
【详解】
由图知道，B、C棒相互排斥，说明B、C棒都有磁性，且磁性相同，A、B棒相互吸引，A棒可能是铁棒，无磁性，也可能有磁性，与B棒磁性不同；故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】
A．使用绝缘层已破损的充电线充电，人体可能接触裸露部位而触电，故A错误。
B．用湿润的手指触摸开关，由于水为导体，因此可能造成人体触电，故B错误。
C．用手触握测电笔分辨火线和零线，可以保持测电笔正常工作，故C正确。
D．用力拉扯电线拔下插头，可以拉断导线，而断头处可能引起漏电，故D错误。
故选C。
3．C
【详解】
①具有磁性的物体只能吸引铁、钴、镍等物质，吸引物质的种类和磁体的磁性强弱无关，故①错误；
②指南针受地磁场的作用指南北，故②正确；
③小磁针静止时N极指向地磁南极，地磁南极在地理北极附近，故小磁针静止时N极指向地理北极附近，故③正确；
④磁体周围的磁场是真实存在的，磁体之间的作用是通过磁场发生的，故④错误。
总上所述正确的有②和③。
故选C。
4．D
【详解】
人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中双手接触的是零线，零线和大地之间电压为零，没有电流流过人体，不会发生触电；图丙中站在干燥的木凳上，没有构成闭合的电路，没有电流流过人体，不会发生触电。
故选D。
5．C
【详解】
A．甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故A错误。
B．乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故B错误。
C．放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确。
D．通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误。
故选C。
6．B
【详解】
A．悬浮的磁环，是由于相互靠近的磁环两端为同名磁极，同名磁极相互排斥，导致了磁环悬浮在空中。故A不符合题意；
B．电动机是利用通电导体在磁场中受力运动的原理制成的。故B符合题意；
C．探究感应电流产生的条件，这是一种电磁感应现象，故C不符合题意；
D．电磁铁是利用电流的磁效应制成的。故D不符合题意。
故选B。
7．C
【详解】
交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化，故C正确。
故选C。
8．C
【分析】
磁化后的缝衣针，和磁铁的极性有必然的关系，通过磁极间的相互作用来进行判断
【详解】
用磁铁的一极在缝衣针上从针尖向针尾反复摩擦几次后，缝衣针被磁化；在磁铁和缝衣针最后接触的位置上，即磁铁的N极与缝衣针的针尾相互接触时的位置，缝衣针的针尾与磁铁的N极相互吸引，根据磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引知道，针尾为S极，则针尖为N极，把这枚缝衣针用细线悬挂起来，缝衣针停止运动后，针尖（N）极指向北方，故C正确。
故选C。
9．B
【详解】
A.电磁铁的B端与小磁针北极相互吸引，所以电磁铁B端为S极，A端为N极，磁感线从带磁铁N极发出到S极，所以是从A端到B端，故A错误。
B.小磁针在如图的位置可以静止，故B正确。
C.电磁铁的磁场方向和电流方向有关，只对调电源的正负极，则电路中电流方向改变，电磁铁的磁场方向也会改变，故C错误。
D.当滑动变阻器的滑动片P向右端移动，滑动变阻器连入电路中的电阻变小，则电路中电流变大，则电磁铁磁性增强，故D错误。
故选B。
10．B
【详解】
A．发电机的原理是电磁感应现象，将机械能转化为电能，电路中的磁体和线圈相当于电源，故A错误；
BD．小圆圈“〇”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分。由图磁感线方向水平向右，1的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；2、3、4的运动方向切割磁感线，能产生感应电流，故B正确，D错误；
C．发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，故C错误。
故选B。
11．C
【详解】
开关能同时控制两个插座，说明开关要接在干路上，并且开关接火线，且两个插座并联，两孔插座连接方式是“左零右火”；三孔插座连接方式是“左零右火上地”。故C符合题意，ABD不符合题意。
故选C。
12．A
【详解】
直流电动机的换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈转动获得动力而不断转动。如果直流电动机没有换向器，线圈转过平衡位置，线圈转动受到阻碍，线圈不能连续转动，电动机不能进行工作。故选A。
13．C
【详解】
A．在条形磁体的外部，其磁感线是从N极指向S极的，故A正确，不符合题意；
B．用右手握住螺线管，使四指指向电流的方向，拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的S极靠近螺线管的N极，故B正确，不符合题意；
C．地磁南极在地理的北极附近，地磁北极在地理的南极附近，磁体外部的磁感线方向从磁体的北极出发回到南极，图中地磁北极在地理的北极附近，故C错误，符合题意；
D．用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的N极靠近螺线管的S极，即右端，故D正确，不符合题意。
故选C。
14．D
【详解】
A．由两图示情景可知：当磁极靠近软铁棒时，软铁棒因为被磁化而显出磁性，故A正确，不符合题意；
B．软铁棒被磁化后，根据同名磁极相排斥，异名磁极相吸引，由乙图可知上端是S极，故B正确，不符合题意；
C．软铁棒磁化后，很容易退磁，磁体移走后，铁棒的磁性将消失，故C正确，不符合题意；
D．钢棒被磁化后，不容易退磁，但是磁化后，磁性强弱不能比较，所以不能确定吸引的铁屑是否会减少，故D错误，符合题意。
故选D。
15．B
【详解】
①电动机的基本工作原理是：通电导体在磁场中受到力的作用；根据这个实验人们制成了电动机；故①不正确，符合题意；
②在此实验过程中，将电能转化为机械能；故②不正确，符合题意；
③如果降低电源电压，根据欧姆定律，线圈中的电流减小，线圈的受力变小，线圈转速变慢；故③不正确，符合题意；
④⑤该实验的原理是通电导体在磁场中受到力的作用，通电导体在磁场中受力方向与电流方向有关，改变电源正负极，电流方向将改变，线圈转动方向将改变。故④⑤正确，不符合题意。
故选B。
16．C
【详解】
由图知，开关接在导线A上，所以A是火线，B是零线。
A．火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故B错误；
C．由图可知，开关S断开时，b在零线上，所以接触b点不会发生触电事故，故C正确；
D．a点在火线上，闭合开关S后，站在地上的人接触a点，一定会触电，故D错误。
故选C。
17．C
【详解】
AB．通电后，螺线管的每一圈导线相当于一个小磁体，这些小磁体的N和S极靠在一起，相互吸引，弹簧的长度会缩短，故AB错误；
CD．螺线管中电流从右端流入，左端流出，根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针的N极朝右，故C正确，D错误。
故选C。
18．逆 减小
【详解】
[1]电流从螺线管的左端流入，由安培定则可知螺线管的右端为通电螺线管的N极，左端为S极，已知小磁针下端为N极，据同名磁极相互排斥、异名磁极相互吸引的知识可知，闭合开关后小磁针会逆时针转动。
[2]在此实验装置中，慢慢向上调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，因此通电螺线管的磁性减弱，条形磁体受到的排斥力变小，条形磁体静止不变，则排斥力与摩擦力是一对平衡力，摩擦力变小。
19．电磁感应现象 改变
【详解】
[1]当电源的电流通过线圈（无线充电器的送电线圈）会产生变化的磁场，其他未通电的线圈（手机端的受电线圈）靠近该磁场就会产生电流，为手机充电，这是电磁感应现象。
[2]线圈产生磁场的方向与电流的方向有关，如果改变供电线圈内的电流方向，那么它所产生的磁场方向将改变。
20．S 增大
【详解】
[1]由图知道，电流从螺线管的上端进入，下端流出，根据安培定则可以判断电磁铁的B端是N极，A端是S极。
[2]由图知道，当滑片P向左滑动，电源电压一定，电路的电阻变小，电路电流变大，线圈的匝数不变，则电磁铁的磁性增强，电磁铁对小球的吸引力增大，小球静止在水面上，受到竖直向下的重力和磁力、竖直向上的浮力，重力与磁力之和等于浮力，重力不变，磁力增大，则浮力将增大。
21．正 左
【详解】
[1]已知小磁针N极指向右端，根据磁极间的相互作用可知，电磁铁的左端N极，右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电源右端为正极，左端为负极。
[2]闭合开关S1和S2，要使指示灯变亮，则电路电流变大，巨磁电阻的阻值减小，磁场的磁性增强，电流变大，电阻变小，则使滑片P向左滑动。
22．火 进户零线断路
【详解】
[1][2]因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与进户线中的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，保险丝没有断（没有发生短路），所以可以说明电路中有断路故障；而用测电笔接触插座左孔时氖管发光，说明左孔通过灯泡与火线相连（如下图所示），则故障原因是进户零线断路了。
23．短路 断路
【详解】
（1）[1]当只闭合S、S1时，L0正常发光，说明电路是通路，L0正常发光，其两端电压等于电源电压，故障是L1短路。
（2）[2]当只闭合S、S2时，L0不亮，说明电路出现了断路情况，可能L2断路。
24．通电导体在磁场中受到磁场力的作用 AC
【详解】
（1）[1]电磁炮的原理是：位于磁场中的导线在通电时会受到一个力的推动，它与生活中电动机的原理是相同的。
（2）[2] 通电螺线管的磁场强弱与电流的强弱和线圈的匝数有关。即要想增强电磁炮弹中螺线管磁场，可以增加螺线管的线圈的匝数或增强螺线管线圈中电流，故选AC。
25．S 变小
【详解】
（1）[1]电流从螺线管的右端流入，左端流出，由安培定则可知，螺线管左侧为S极。
（2）[2]因同名磁极相互排斥，故条形磁铁所受磁场力向左；因条形磁铁处于平衡状态，即条形磁铁所受摩擦力应与排斥力大小相等方向相反，故摩擦力的方向水平向右；当滑片向右移动时，滑动变阻器接入电阻变大，由欧姆定律得螺线管内的电流减小，则可知螺线的磁性变弱，条形磁铁所受到的磁力变小；因条形磁铁仍处于平衡状态，摩擦力等于磁力，所以条形磁铁所受摩擦力也变小。
26．乙 不会 0 18400
【详解】
[1][2][3]使用测电笔时，手指要接触笔尾金属体，这样才能正确检测火线和零线，故乙图正确；因为零线上没有电压，所以开关S闭合后，测电笔使用方法正确时，测试B点测电笔的氖管不会发光，此时通过人体电流为0安。
[4]使用测电笔时，测电笔内部电阻与人串联，为了保证该人在使用测电笔时安全，因为对人体安全的电压为不高于36V；故加在人体的电压最多为36V，由串联电路的电压规律和欧姆定律可得
即
解得
27．高 弱 磁化 温度
【详解】
[1][2]当水烧开时，磁铁的磁性减弱，开关跳起，可以猜想：温度对磁铁的磁性有影响，而且温度越高，磁性越弱。
[3]用一块强磁铁的一个磁极，分别在三根同样的铁钉上从钉头向下的同一方向划过100次，这样使铁钉磁化,铁钉具有磁性。
[4]实验探究温度对磁铁的磁性强弱有无影响，所以改变的因素为温度。
28．反映磁场的方向 小磁针N极的指向与磁场方向相同 电流 保护电路，防止螺线管温度过高
【详解】
（1）[1]通电时螺线管周围存在磁场，小磁针在磁场中受到力的作用会发生偏转，所以小磁针能显示磁场的存在；当电流方向改变时，产生的磁场方向也改变，所以小磁针的偏转方向也改变，因此利用小磁针还可以判断磁场的方向。
（2）[2]在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，A处的小磁针会指示磁场的方向；小磁针N极的指向与磁场方向相同时，小磁针不会发生偏转，所以B处小磁针不偏转，可能小磁针N极的指向与磁场方向相同。
（3）[3]将电池的正负极对调，此时螺线管中电流的方向发生变化，磁场的方向发生变化，是为了探究通电螺线管外部磁场的方向与电流方向的关系。
（4）[4]螺线管是由导线绕成的，其电阻较小，根据欧姆定律可知，通过螺线管的电流较大，产生的热量较多，为了保护电路，观察实验现象后，应立即断开开关。
29．线圈匝数 减小 N
【详解】
（1）[1]保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系。
（2）[2]当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小。
（3）[3]由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转。
30．见解析
【详解】
开关S1和S2同时闭合，滑片向左移动，左侧电路中电阻变小，电流变大，电磁铁的磁性增强，则巨磁电阻的阻值减小，由欧姆定律可知右侧电路中电流变大，根据P=I2R可知指示灯的实际功率增大，则指示灯变亮，
31．D 异名磁极相互吸引
【详解】
(1)插头制作的长一些，可以使用电器在与火线接通之前先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生，故ABC错误D正确。
(2)冰箱门的密封条采用磁性材料为了封闭更严，因此是利用异名磁极相互吸引来增强它的密封性能。
32．60 甲中电流表示数逐渐变小 0.40
【分析】
(1)当乙图中的开关S2断开时，图甲中开关S1闭合时，电磁铁没有磁场，根据图2确定此时磁感应强度为0T时磁感应电阻的阻值，然后根据公式计算电流表的示数。根据图2可知，可以根据磁感应电阻的阻值变化判断磁感应响度的变化，而阻值的变化可以通过电流表的示数变化来判断，据此分析解答。
(2)首先根据计算出磁感应电阻的阻值，然后根据图2确定此时对应的磁感应强度。
【详解】
(1)[1]当乙图中的开关S2断开时，图甲中开关S1闭合时，电磁铁没有磁场，根据图2可知，此时磁感应电阻的阻值为100Ω；此时电流表的示数为
[2]闭合S1和S2 ， 图乙中滑动变阻器的滑片P向右移动，那么变阻器的阻值变小，通过电磁铁的电流变大，电磁铁的磁场变强。根据图2可知，磁感应电阻的阻值变大，那么甲图中电流表的示数变小。
(2)[3]根据表格可知，当x=5cm时，电流表的示数为
I=30mA=0.03A
此时磁感应电阻的阻值
根据图2可知，此时磁感应强度
B=0.4T答案第1页，共2页
