第一章 电与磁 单元测试（含答案）

电与磁 单元测试
一，单项选择题（本题共16小题，共32分。每小题给出的四个选项中，只有一个选项正确，选对得2分）

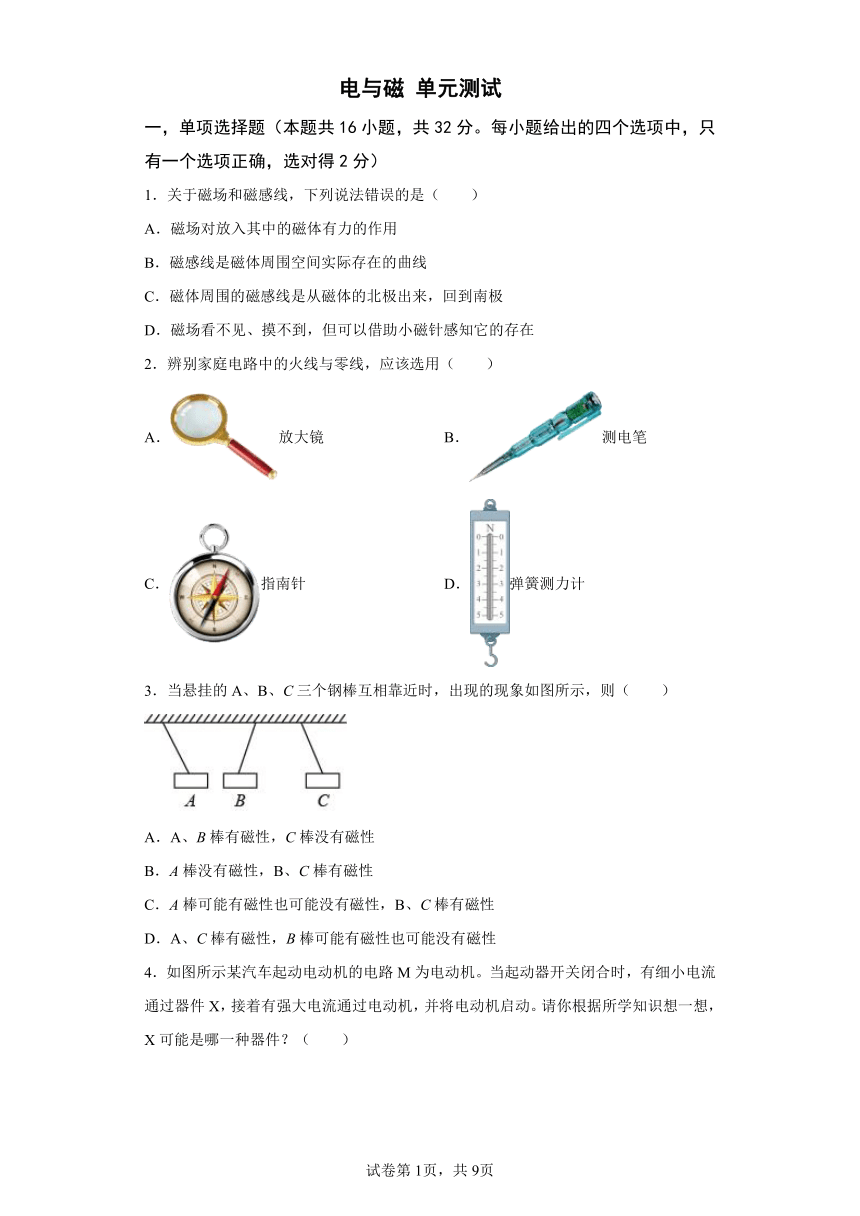

1．关于磁场和磁感线，下列说法错误的是（　　）
A．磁场对放入其中的磁体有力的作用
B．磁感线是磁体周围空间实际存在的曲线
C．磁体周围的磁感线是从磁体的北极出来，回到南极
D．磁场看不见、摸不到，但可以借助小磁针感知它的存在
2．辨别家庭电路中的火线与零线，应该选用（　　）
A．放大镜 B．测电笔
C．指南针 D．弹簧测力计
3．当悬挂的A、B、C三个钢棒互相靠近时，出现的现象如图所示，则（　　）
A．A、B棒有磁性，C棒没有磁性
B．A棒没有磁性，B、C棒有磁性
C．A棒可能有磁性也可能没有磁性，B、C棒有磁性
D．A、C棒有磁性，B棒可能有磁性也可能没有磁性

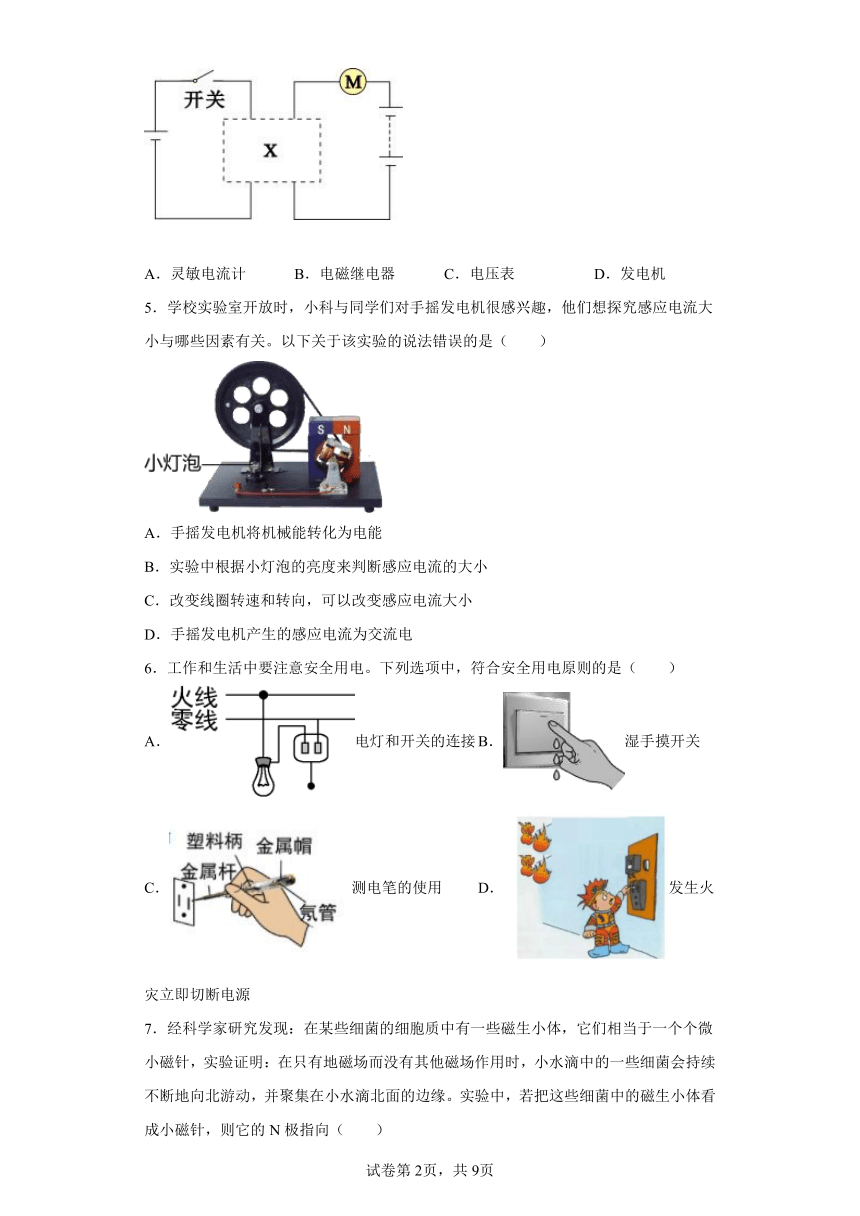

4．如图所示某汽车起动电动机的电路M为电动机。当起动器开关闭合时，有细小电流通过器件X，接着有强大电流通过电动机，并将电动机启动。请你根据所学知识想一想，X可能是哪一种器件？（　　）
A．灵敏电流计 B．电磁继电器 C．电压表 D．发电机
5．学校实验室开放时，小科与同学们对手摇发电机很感兴趣，他们想探究感应电流大小与哪些因素有关。以下关于该实验的说法错误的是（　　）
手摇发电机将机械能转化为电能
B．实验中根据小灯泡的亮度来判断感应电流的大小
C．改变线圈转速和转向，可以改变感应电流大小
D．手摇发电机产生的感应电流为交流电
6．工作和生活中要注意安全用电。下列选项中，符合安全用电原则的是（　　）
A．电灯和开关的连接 B．湿手摸开关
C．测电笔的使用 D．发生火灾立即切断电源
7．经科学家研究发现：在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针，实验证明：在只有地磁场而没有其他磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘。实验中，若把这些细菌中的磁生小体看成小磁针，则它的N极指向（　　）
A．北 B．南 C．西 D．东

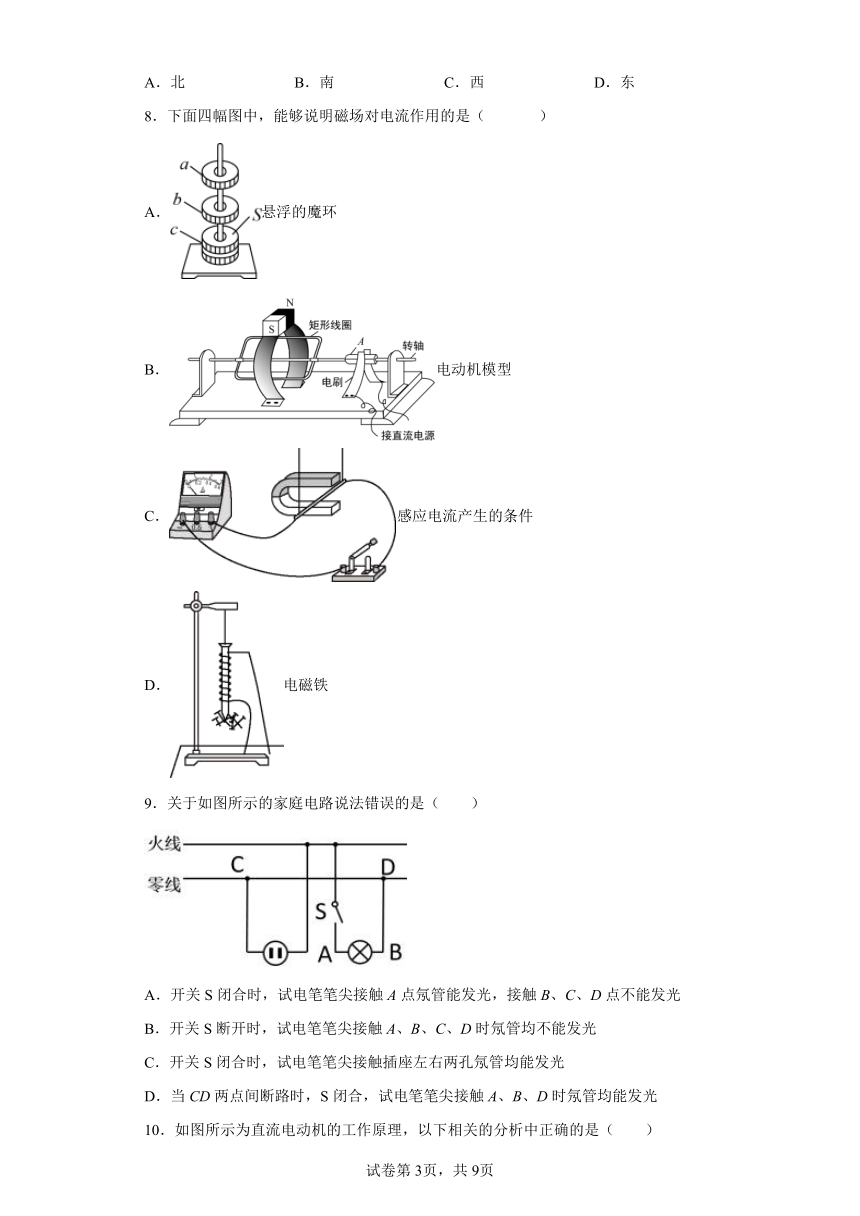

8．下面四幅图中，能够说明磁场对电流作用的是（ ）
A．悬浮的魔环
B．电动机模型
C．感应电流产生的条件
D．电磁铁
9．关于如图所示的家庭电路说法错误的是（　　）
A．开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B、C、D点不能发光
B．开关S断开时，试电笔笔尖接触A、B、C、D时氖管均不能发光
C．开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光
D．当CD两点间断路时，S闭合，试电笔笔尖接触A、B、D时氖管均能发光

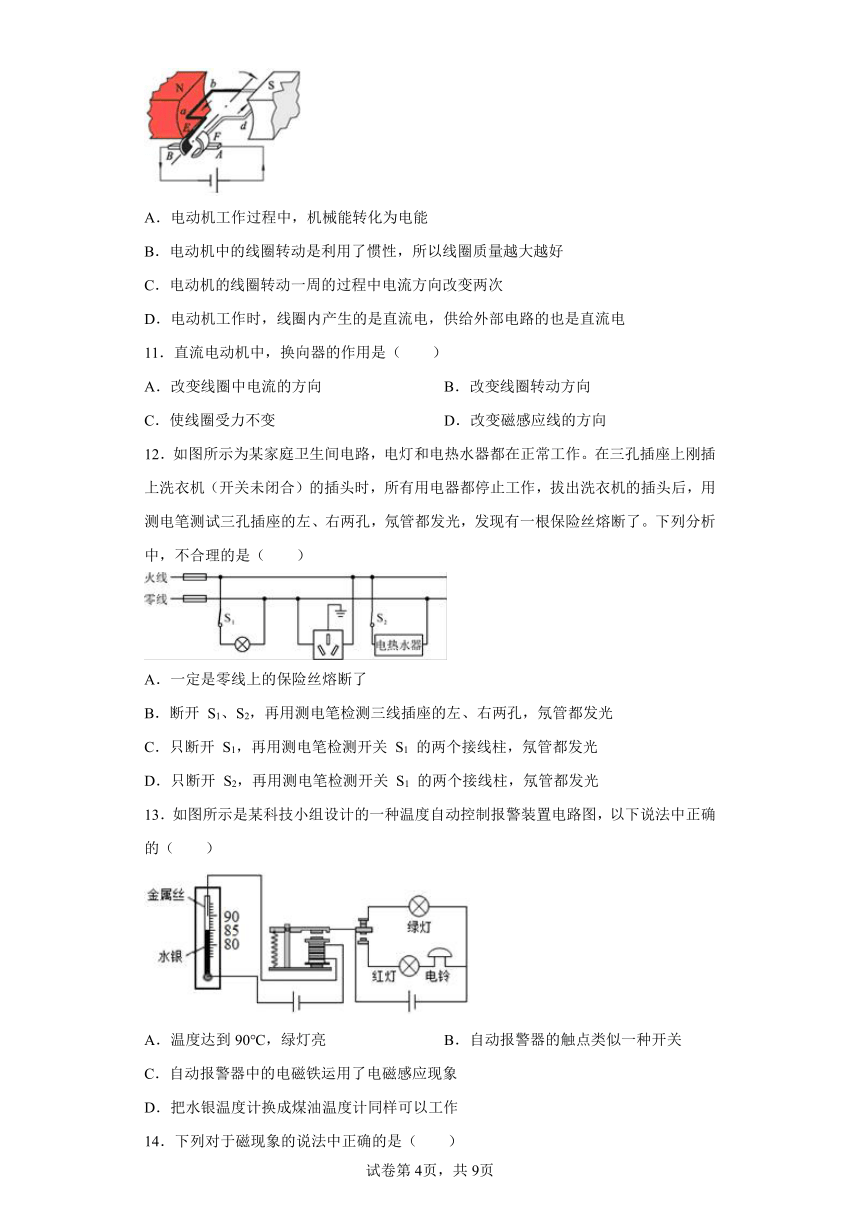

10．如图所示为直流电动机的工作原理，以下相关的分析中正确的是（　　）
A．电动机工作过程中，机械能转化为电能
B．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好
C．电动机的线圈转动一周的过程中电流方向改变两次
D．电动机工作时，线圈内产生的是直流电，供给外部电路的也是直流电
11．直流电动机中，换向器的作用是（　　）
A．改变线圈中电流的方向 B．改变线圈转动方向
C．使线圈受力不变 D．改变磁感应线的方向
12．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根保险丝熔断了。下列分析中，不合理的是（　　）
A．一定是零线上的保险丝熔断了
B．断开 S1、S2，再用测电笔检测三线插座的左、右两孔，氖管都发光
C．只断开 S1，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
D．只断开 S2，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
13．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的（　　）
A．温度达到90℃，绿灯亮 B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成煤油温度计同样可以工作

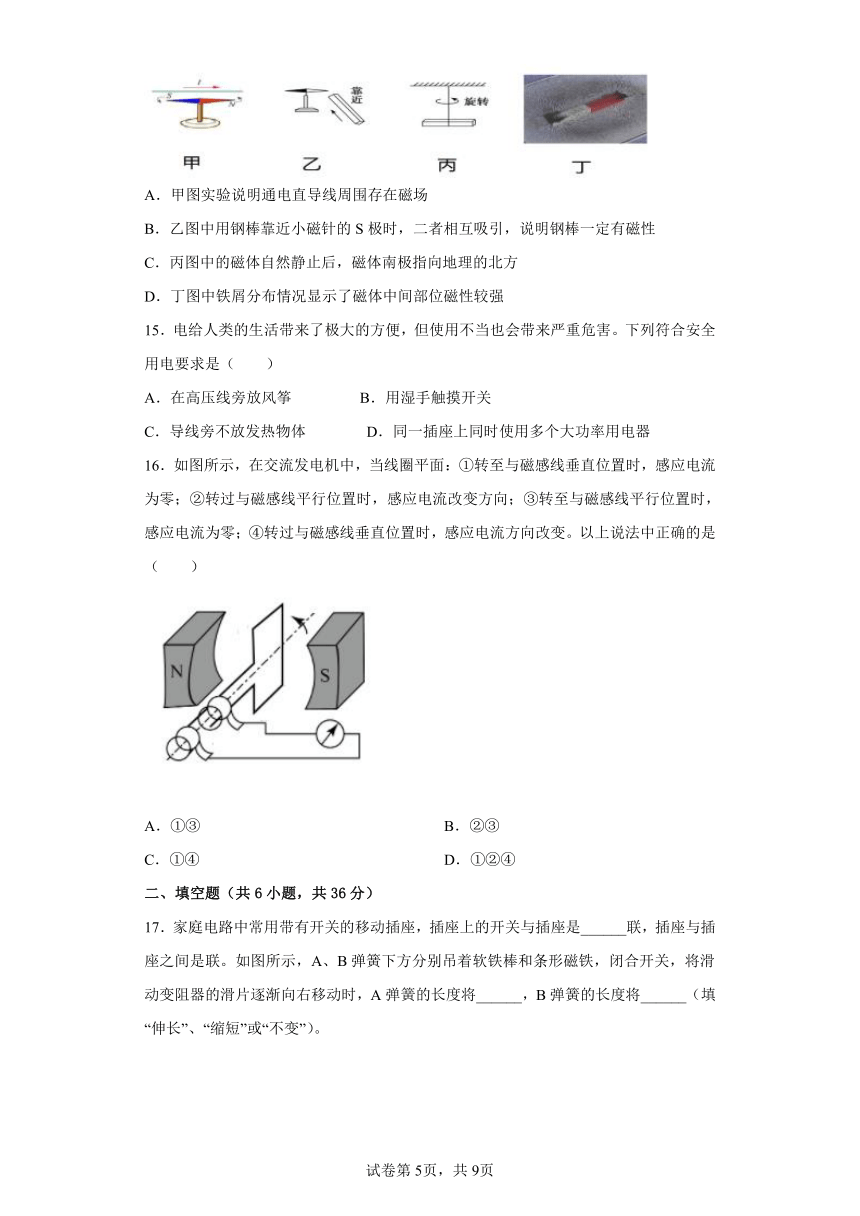

14．下列对于磁现象的说法中正确的是（　　）
A．甲图实验说明通电直导线周围存在磁场
B．乙图中用钢棒靠近小磁针的S极时，二者相互吸引，说明钢棒一定有磁性
C．丙图中的磁体自然静止后，磁体南极指向地理的北方
D．丁图中铁屑分布情况显示了磁体中间部位磁性较强
15．电给人类的生活带来了极大的方便，但使用不当也会带来严重危害。下列符合安全用电要求是（　　）
A．在高压线旁放风筝 B．用湿手触摸开关
C．导线旁不放发热物体 D．同一插座上同时使用多个大功率用电器
16．如图所示，在交流发电机中，当线圈平面：①转至与磁感线垂直位置时，感应电流为零；②转过与磁感线平行位置时，感应电流改变方向；③转至与磁感线平行位置时，感应电流为零；④转过与磁感线垂直位置时，感应电流方向改变。以上说法中正确的是（　　）
A．①③ B．②③
C．①④ D．①②④
二、填空题（共6小题，共36分）
17．家庭电路中常用带有开关的移动插座，插座上的开关与插座是______联，插座与插座之间是联。如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将______，B弹簧的长度将______（填“伸长”、“缩短”或“不变”）。
18．如图所示是一款“运动手环”，其主要部分是一段内置一小块磁铁的密闭空心塑料管，管外缠绕着线圈戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了________的原理，将________能转化为电能。
19．小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻，R的电阻大小随压力F的大小变化关系如图乙所示。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）检测过程中，发现限载报警器灯亮，显示通过的车辆___________（选填“超载”或“未超载”）。
（2）长期使用后，检测人员发现电磁铁磁性减弱，导致超载车辆通过时电铃无法报警，为将设备调试到正常，下列操作可行的是___________（填编号）。
A．把变阻器的滑片适当左移 B．把电源1的电压适当增大 C．把电磁铁适当右移
20．将内有一个空心小铁球的盛水烧杯置于铁棒的上方，绕在铁棒上的线圈连接如图所示，开关闭合后，空心小铁球仍漂浮在水面上。此时端为电磁铁的___________极（填“”或“”），当滑片向左滑动，空心小铁球所受浮力___________（填“增大”“减小”或“不变”）。
21．如图所示，磁悬浮列车利用“___________”的原理使车体完全脱离轨道，悬浮在距离轨道约1cm处腾空行驶。当列车运行在曲线或坡道上时，控制系统通过改变导向电磁铁中的电流达到控制运行的目的。“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同，只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上。当向轨道这个“定子”输电时，通过___________作用使列车就像电动机的“转子”一样被推动着向前运动。
22．一般情况下，______V以下的电压才是安全电压。为了防止触电事故的发生，我们要懂得安全用电的原则，不接触低压带电体，不靠近高压带电体。在家庭电路中，在安装电路之前，必须要使用测电笔来判断火线和零线，如图甲、乙所示是小杰同学使用测电笔两种的方法，正确的是______。
三、探究题（每空3分，共24分）
23．小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）实验中，通过观察___________来判断电路中是否有感应电流。
（2）闭合开关，磁铁不动，导体棒沿左右方向运动时，电路中有感应电流；若导体棒不动，左右移动磁铁，电路中___________（选填“有”或“无”）感应电流。
（3）小明进一步猜想，感应电流的大小可能与导体运动速度有关。为了探究感应电流的大小与导体运动速度是否有关，他应进行的操作是___________。
24．如图所示的奥斯特实验中，闭合开关，原来静止的小磁针发生了偏转。造成小磁针偏转的原因是什么呢？
猜想一：可能是通电后导线周围产生了磁场引起的。
猜想二：可能是通电后导线产生的热量使空气对流引起的。
（1）在验证猜想一时，实验中小磁针的作用是___________。
（2）请你利用上述器材或再补充必要的实验室常见的器材，设计一个实验证明猜想二是否正确。写出实验步骤和预期的实验现象___________。
25．发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）小芳无意间碰到导体ab，导体ab晃动起来，小明发现灵敏电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号 磁体摆放方向 ab运动方向 电流计指针偏转情况
1 N极在上 竖直上下运动 不偏转
2 水平向左运动 向右偏转
3 水平向右运动 向左偏转
4 N极在下 竖直上下运动 不偏转
5 水平向左运动 向左偏转
6 水平向右运动 向右偏转
比较第2、3次实验现象发现，产生的电流的方向跟___________有关；比较第3、6次实验现象发现，产生的电流的方向还跟___________有关。
（2）如果将灵敏电流计换成___________，可以探究磁场对通电导体的作用。
四、简答题
26．（8分）有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为 U1=9V 的电源、电磁继电器（线圈电阻不计）、滑动变阻器 R2和热敏电阻 R1组成，图乙是热敏电阻 R1阻值随温度变化的图象；工 作电路由电压为 U2=220V 的电源和电阻为 R0 的电热丝组成。通过实验测得当电磁继电器线圈的电流达 到 60mA 时，电磁继电器的衔铁被吸下来。求：
（1）要使恒温箱设定的温度值升高，应调节滑动变阻器 R2 的滑片，使其接入电路的阻值（选填“变大”或“变小”）
（2）当滑动变阻器 R2接入电路中的电阻为多少时，恒温箱内的温度是50 摄氏度？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1-5 BBCBC 6-10 DABCC 11-15ABBAC 16A
17． 串 伸长 缩短
18． 电磁感应 机械
19． 未超载 BC
20． S 增大
21． 磁极间的相互作用（或“同名磁极互相排斥”） 磁场对通电导体有力的（或通电线圈受到磁场力）
22． 36 乙
23． 电流计指针是否偏转 有 控制磁体不变，让同一导体棒以不同的运动速度在磁场中沿相同方向做切割磁感线运动，观察电流表指针偏转幅度的大小
24． 检测磁场的存在 只需将小磁针放在小烧杯中，并用玻璃板盖住小烧杯口，闭合开关后，观察原来静止的小磁针是否发生了偏转。若发生偏转即说明该现象与对流无关，若不发生偏转，即说明该现象是空气对流造成的；在真实的实验过程中，烧杯中的小磁针会发生偏转，即说明猜想二的解释是错误的
25． 导体的运动方向 磁场方向 电源
26． 变大 50Ω
（1）由图乙可知，恒温箱的温度越高，R1的阻值越小，由题意可知，控制电路的电压一定，当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来，加热电路停止加热，由可知，控制电路停止加热时电路的总电阻一定，要使恒温箱设定的温度值升高，应增大R2的阻值，即R2接入电路的阻值变大。
（2）由图乙可知，恒温箱内的温度是50℃时，热敏电阻的阻值R1=100Ω，由欧姆定律得，控制电路的总电阻
所以滑动变阻器R2接入电路中的电阻
R2=R-R1=150Ω-100Ω=50Ω
答：当滑动变阻器 R2接入电路中的电阻为50Ω时，恒温箱内的温度是50 摄氏度。
答案第1页，共2页
答案第1页，共2页
