1.3 电磁铁的应用
一、单选题
1.如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是( )
A. 电磁铁始终没有磁性 B. 衔铁没有向下运动
C. 衔铁一直被电磁铁吸着不能回弹 D. 电池正、负极接反了
2.如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：（a）温度升高使双层金属片弯曲；（b）接通触点使工作电路中有电流通过；(c）电磁铁有磁性；（d）衔铁被吸下；(e）接通触点使控制电路中有电流通过；（f）电灯亮、电铃响，发出警报。这些变化的正确顺序是（ ）
A. a、b、c、d、e、f
B. a、e、c、d、b、f
C. a、b、d、c、e、f
D. a、e、d、c、b、f
3.小科走到电动扶梯(电梯)前，发现电梯上没有站人时运行较慢，当她站到电梯上时又快了很多。她了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻(力敏电阻受到压力时，阻值会发生变化)，控制电梯运动快慢的模拟电路如图所示。以下分析合理的是( )
A. 触点3与触点1接触时，电梯运行较快
B. 力敏电阻由半导体材料制成，受压时阻值变小
C. 电梯没有站人时，继电器的电磁铁磁性较强
D. 电梯没有站人时，电动机两端的电压较大
4.如图是一种温度自动报警器的工作原理电路图，在水银温度计上部插入一段金属丝。下列有关报警器的叙述正确的是（ ）
A. 电铃发出报警信号时，电磁铁的右端为s极
B. 把电路图中的“+”﹑“-”对调，该报警器将不能正常工作
C. 增大水银温度计上部金属丝的长度，则电铃发出报警信号的温度会升高
D. 当环境温度升高，水银柱达到金属丝的下端所指示的温度时，电铃会发出报警信号

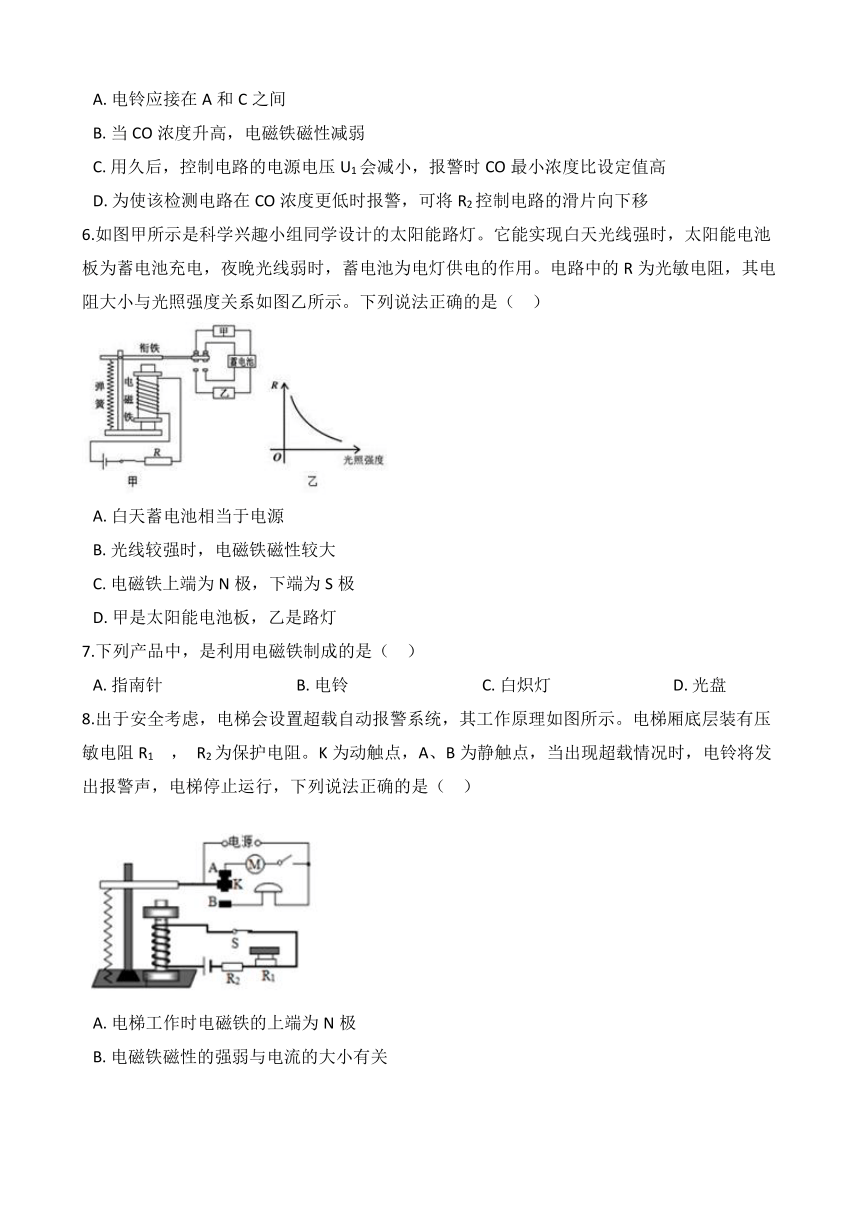

5.如图是小敏设计的汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（ ）
A. 电铃应接在A和C之间
B. 当CO浓度升高，电磁铁磁性减弱
C. 用久后，控制电路的电源电压U1会减小，报警时CO最小浓度比设定值高
D. 为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移
6.如图甲所示是科学兴趣小组同学设计的太阳能路灯。它能实现白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电的作用。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（ ）
A. 白天蓄电池相当于电源
B. 光线较强时，电磁铁磁性较大
C. 电磁铁上端为N极，下端为S极
D. 甲是太阳能电池板，乙是路灯
7.下列产品中，是利用电磁铁制成的是（ ）
A. 指南针 B. 电铃 C. 白炽灯 D. 光盘
8.出于安全考虑，电梯会设置超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1 ， R2为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（ ）
A. 电梯工作时电磁铁的上端为N极
B. 电磁铁磁性的强弱与电流的大小有关
C. 电梯未超载时动触点K与静触点B接触
D. 电梯超载时报警说明压敏电阻的阻值随压力增大而增大
9.如图是汽车启动装置原理图,对于这一装置及其工作特点，下列说法中不正确的是（ ）
A. 旋转钥匙能使电磁铁所在电路工作
B. 电磁铁的工作电压与电动机的工作电压相等
C. 电磁铁通电时，上端是N极，下端是S极
D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触
10.如图所示是消防应急灯的电路图，其中少连了一根导线，它的工作原理是外部电路为220V交流电,当其正常时，两盏标有“6V”字样的灯泡不发光；外部电路停电时，两盏标有“6V”字样的灯泡发光。对于这一装置及其工作特点，下列说法中正确的是（ ）
A. 当外部电路停电时，电磁铁所在电路工作
B. 电磁铁通电时，弹簧被拉长
C. 电磁铁的上端始终为N极
D. C点应该和B点相连
11.如图所示，当工作电路发生故障而断开时，铃响报警，故障排除后工作电路接通时，绿灯和白灯亮，铃不响，则图中（ ）
A. a是电铃 B. b是电铃 C. c是电铃 D. a是绿灯
12.如图所示是某同学连接的电铃电路，开关闭合后，电铃只响一声就不再响了。原因是( )
A. 电磁铁始终没有磁性 B. 衔铁没有向下运动
C. 电池正、负极接反了 D. 衔铁一直被吸住
13.下列有关电铃(如图)说法正确的是（ ）
A. 电铃的工作原理是电磁感应
B. 小锤击打到铃碗时，电磁铁仍具有磁性
C. 要使铃声响度大一些，可适当降低电压
D. 滑动变阻器的滑片向左移动，电磁铁的磁性增强
14.如图是小科设计的甲醛污染的检测电路。当甲醛浓度高于某一设定值时，电铃发声警报。图中气敏电阻R1阻值随甲醛浓度的增大而减小。下列说法正确的是（ ）
A. 电铃应接在A和C之间
B. 当甲醛浓度升高，电磁铁磁性减弱
C. 用久后，电源电压U1会减小，报警时甲醛最小浓度比设定值低
D. 为使该检测电路在甲醛浓度更低时报警，可将R2控制电路的滑片向上移
15.为模拟校回路灯自动化管理，小明利用电磁铁、光敏电阻R《阻值随光照强度增大面增大）等器材设计了下列电路图，以实现白天光照强时灯L灭，傍晚光照弱时灯L发光。忽略弹性衔铁和电磁铁线圈电阻，则符合设计要求的是（ ）
A. B.
C. D.
二、填空题
16.扬声器是把电信号转换成声信号的一种装置，如图是扬声器的构造示意图。当线圈中通过变化的电流时，线圈受到 力的作用，从而带动与线圈相连的纸盆 ， 于是扬声器就发出了声音。
17.如图是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是 ， 落入C中的是 。(均填“铁矿石”或“非铁矿石”)
18.如图所示，小李利用电磁铁设计了一种微机室防盗报警器。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁 (填“有”或“无”)磁性，并且B端为 极，跟金属弹簧片相互 ， 电铃电路 ， 电铃报警。
19.电磁铁产生的磁场的有无可以用 来控制，磁场的强弱可以通过改变 来调节，磁场方向的改变可以通过改变 来实现。
20.小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识，画出如图所示的电路(R是一个压敏电阻)。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 (选填“强”或“弱”)，衔铁与触点 (选填“1”或“2”)接触，电动机的转速变 (选填“大”或“小”)。
21.电磁铁与永磁体相比，其优点是：磁性的有无可以通过________来实现；磁性的强弱可以通过________来控制；磁极的极性可以通过________来改变。
22.如图是火警自动报警器原理图，发生火灾时将会发生下列变化：
A.温度升高使双金属片弯曲；
B.接通触点使工作电路有电流通过；
C.电磁铁有了磁性；
D.衔铁被吸下；
E.接通触点使控制电路有电流通过；
F.红灯亮、电铃响、发出警报。
（1）请你将这些变化的正确顺序填写在横线上：________。
（2）双金属片的作用是 (填字母)。
A.既有感温元件的作用，又有控制电路的开关作用
B.只有感温元件的作用
C.只有控制电路的开关作用
D.只有工作电路的开关作用
23.巨磁电阻(GMR)的电阻会随着周围磁场的增大而急剧减小。如图1-4是用GMR组成的电路图，S断开，电流表A2有示数，电源电压恒定。则闭合开关后，滑动变阻器的滑片向左移动，电磁铁的右端是________极。电流表A2的示数________(填“变大”“变小”或“不变”)。
24.如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流________(选填“增大”或“减小”)，当电流达到一定值时，衔铁被吸合。右侧空调电路________(选填“闭合”或“断开”)，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 ________(选填“左”或“右”)移动。
25.如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
（1）当绿灯亮时，摄像系统能否工作？理由是？答：________。
（2）埋地感应电源正负极变化是否影响摄像系统工作？为什么？答：________。
三、实验探究题
26.小科利用电磁铁、小磁铁、指针和刻度盘制成多量程电流表，结构示意图如图所示，其中A、B、C为接线柱，当电流通过电磁铁时，指针绕O点顺时针偏转；电路断开时，指针指O刻度线。
（1）若选择A、C为该电流表的接线柱，则应选择________为“+”接线柱，才能使电流表正常工作。
（2）若将电磁铁适当靠近小磁铁，则该电流表 。
A.零刻度将向右移动
B.指针将发生反偏
C.精确度将提高
D.量程将增大
（3）分析该电流表的结构示意图，判断该电流表量程最大时所选的接线柱是________。
27.小明利用实验室的电磁继电器、阻值随温度变化的电阻R1、滑动变阻器R2、发热电阻丝R0设计了一个恒温箱控制电路。如图甲所示，恒温箱加热器的电源电压为220V，加热电热丝R0和电阻R1处于恒温箱内，图乙是电阻R1的阻值随温度变化的关系曲线。电磁继电器所在的控制电路的电源电压U=9V，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30mA时，电磁继电器的衔铁被吸下来。
（1）请用笔画线代替导线，按照题意将图中的电路连接完整。
（2）在升温的过程中，电阻R两端的电压会________(选填“变大”“变小”或“不变”)。
（3）如果要使恒温箱内保持的温度升高，合理的操作方法是________。
28.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω．当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为________Ω，当环境温度升高时，热敏电阻阻值将________，继电器的磁性将________（均选填“增大”、“减小”或“不变”）；
（2）图甲中警铃的接线柱C应与接线柱________相连，指示灯的接线柱D应与接线柱________相连（均选填“A”或“B”）；
（3）图甲中线圈下端P的磁极是________极（选填“N”或“S”）。
29.如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：
(a)衔铁被吸下；
(b)接通触点使控制电路中有电流通过；
(c)电磁铁有磁性；
(d)温度升高使双层金属片弯曲；
(e)接通触点使工作电路中有电流通过；
(f)电灯亮、电铃响，发出警报；
这些变化的正确顺序是________。
30.有一种电加热恒温箱，工作原理如图甲所示．控制电路由电压为U1=9V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图象；工作电路由电压为U2=220V的电源和电阻为R0的电热丝组成．通过实验测得当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来．求：
（1）请用笔画线代替导线，按照题意将图中的工作电路连接完整．
（2）在升温的过程中，电阻R1两端的电压会________（选填“变大”、“变小”或“不变”）；
（3）当滑动变阻器R2接入电路中的电阻为50Ω时，恒温箱内的温度是多少？
31.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为________Ω。当环境温度升高时，热敏电阻阻值将________，继电器的磁性将________（均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃的接线柱C应________与接线柱相连。
（3）请计算说明，环境温度在什么范围内时，警铃报警。
四、解答题
32.如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
（1）当绿灯亮时，摄像系统能否工作？为什么？
（2）埋地感应电源正负极变化是否影响摄像系统工作？为什么？
33.如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的正常工作时两端电压为UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c，闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声．
（1）将窗户移至A点时，窗户关闭，闭合开关S1 ， 指示灯L正常工作，求此时通过指示灯L的电流．（写出计算过程）
（2）已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下。当窗户移至轨道C点位置时，蜂鸣器恰好开始报警．求此时接入滑动变阻器Rp的阻值。（写出计算过程，电磁铁线圈电阻忽略不计）
（3）要使窗户移至轨道B点位置时，蜂鸣器才开始报警，则如何调整电路，并说明理由。
34. 2020年，全球各地相继爆发了新冠肺炎疫情，极大的影响了人们的生活和身体健康。而大多数新冠肺炎患者会出现发热、咳嗽等症状，于是进入各种公共场所必须测量体温，如图甲是个旧某中学为初三学生开学准备的红外线测温仪，红外线测温仪是通过对物体自身辐射的红外能量的测量，准确地测定物体表面温度的仪器。当同学们从它前面经过时就可以快速测量出体温。测温仪的电路原理图如图乙所示。左右两个电源电压均为9V，R0是阻值为10Ω的定值电阻，R1是热敏电阻，其阻值会随着温度的改变而改变。当人体体温高于37.3℃时，红灯亮发出报警。R1随人体温度辐射的红外线变化关系如下表所示。
（1）电路中R0的作用是 ， 从测温仪前面通过的同学体温越高，电流表的示数 。
（2）小张同学经过测温仪时，电流表示数显示0.36A，通过计算说明测温仪是否会发出报警。
温度t/℃ 35 36.5 37 37.5 38 39 40
电阻R1/Ω 20 17 16 15 14 12 10
35.如图甲所示为台州某拓展性学习小组设计的空调自动控制装置。R1是热敏电阻，其阻值随温度的变化如图乙所示。已知甲图左侧虚线框中电路电源电压恒定为9伏，继电器的线圈电阻忽略不计。闭合开关S，当电磁继电器线圈中的电流大于或等于45毫安，继电器的衔铁被吸合，空调开始工作；当电磁继电器线圈中的电流小于或等于30毫安，继电器的衔铁被释放，空调停止工作。
（1）图甲中的左侧虚线框中的电路部分为________(选填“控制电路”或“工作电路”)
（2）计算说明在多少温度范围内该空调是工作的？
（3）要想缩小空调工作的温度范围，可将R1热敏电阻更换成________(选填R2或R3)
36.小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光（灯泡两端电压为36V时才能正常发光）。请按要求连接好如图所示电路。
五、综合说理题
37.在道路上，闯红灯拍照设备随处可见，这种设备工作室会拍摄在路口指示灯为红灯时，开过道路的车的照片。其工作原理图如下，已知光控开关接收到红灯发出的光时，会自动闭合， 压力开关受到机动车的压力时会闭合，摄像系统在电路接通时可自动拍摄。请根据所学学知识解释其工作原理。
答案解析部分
一、单选题
1.答案: C
考点:电磁铁的其他应用
分析:根据图片分析电铃的工作过程即可。
解答:根据图片可知，当开关断开时，电磁铁没有磁性，衔铁在上面。闭合开关后，电磁铁产生磁性，将衔铁吸引下来，此时小锤敲击铃盖发声。但是衔铁会时针吸合在下面的电磁铁上，不会回弹到原来位置，因此电铃只响一声吗，故C正确，而A、B、D错误。
故选C。
2.答案: B
考点:电磁铁的其他应用
分析:温度变化引起双层金属片形状改变，接通控制电路，从而使衔铁的位置改变，接通工作电路而报警，据此分析自动报警的细节即可。
解答:发生火警时，将会发生下列变化：
（a）温度升高使双层金属片弯曲；
(e）接通触点使控制电路中有电流通过；
(c）电磁铁有磁性；
（d）衔铁被吸下；
（b）接通触点使工作电路中有电流通过；
（f）电灯亮、电铃响，发出警报。
这些变化的正确顺序是：a、e、c、d、b、f。
故选B。
3.答案: B
考点:电磁铁的其他应用
分析:（1）电梯的速度与电流大小有关，即电流越大，电梯越快；
（2）根据题目描述推测它的阻值随压力的变化规律；
（3）电磁铁的磁性与电流大小有关；
（4）根据电路的变化比较电动机电压的大小。
解答:电动扶梯无人时压力小，运行慢，即电流小电阻大；有人时压力大小，运行快，即电流大小电阻小，则力敏电阻由半导体材料制成，受压时阻值变小，故B正确；
当触点3与1接触时，定值电阻R与电动机串联；当触点3与2接触时，只有电动机工作，则前者的电阻大电流小，则电梯运行慢；后者电阻小电流大，则电梯运行快，故A错误；
电梯无人时，电流小，则电磁铁的磁场较弱，故C错误；
当电梯无人时，定值电阻R与电动机串联，此时电动机的电压小于电源电压；当电梯有人时，只有电动机工作，它的电压等于电源电压，即前者电压小于后者，故D错误。
故选B。
4.答案: D
考点:电磁铁的其他应用
分析:（1）根据安培定则判断电磁铁的极性；
（2）根据电磁铁的特点分析；
（3）根据金属丝与水银接触时所对的刻度分析；
（4）根据图片分析这个装置的工作过程。
解答:A.线圈上电流方向向下；右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则电磁铁的右端为N极，故A错误；
B.把电路图中的“+”﹑“-”对调，则通过电磁铁的电流方向改变，那么电磁铁的极性发生改变，但是并不影响电磁铁对衔铁的吸引，则该报警器能正常工作，故B错误；
C.增大水银温度计上部金属丝的长度，则与水银面接触时所对的温度会偏小，即电铃发出报警信号的温度会降低，故C错误；
D.当环境温度升高，水银柱达到金属丝的下端所指示的温度时，控制电路被接通，电磁铁产生磁性。将衔铁吸合，接通电铃所在的电路，因此电铃会发出报警信号，故D正确。
故选D。
5.答案: C
考点:影响电磁铁磁性强弱的因素，电磁铁的其他应用
分析:（1）根据报警时衔铁的位置判断；
（2）根据一氧化碳浓度变化确定气敏电阻的阻值变化，再确定电流大小变化，最终确定电磁铁磁场强弱变化；
（3）根据电压变化确定电流变化，进而判断电阻变化，最终确定一氧化碳的浓度变化。
（4）电磁铁被吸合时的电流大小不变，则总电阻不变，根据R总=R2+R1分析即可。
解答:AB.一氧化碳的浓度增大，气敏电阻阻值减小，通过电磁铁的电流增大，磁场变强，衔铁被吸下来，接通BD所在的电路而报警，则电铃应该接再BD之间，故A、B错误；
C.用久后，控制电路的电源电压U1会减小，当一氧化碳达到原来报警的浓度时，通过电磁铁的电流偏小而不能报警。此时只有继续增大一氧化碳的浓度，使气敏电阻的阻值更小，才能实现报警，故C正确；
D.一氧化碳的浓度更低时，气敏电阻的阻值更大，为了保持总电阻不变，此时需要变阻器的阻值减小，即滑片向上滑动，故D错误。
故选C。
6.答案: B
考点:电磁铁的其他应用，通电螺线管的极性和电流方向的判断
分析:（1）电源是提供电能的装置，而用电器是消耗电能的装置；
（2）根据乙图确定光线较强时光敏电阻的阻值变化，从而确定电流变化，最终确定电磁铁磁场的变化；
（3）根据安培定值判断电磁铁的磁极方向；
（4）根据衔铁的位置和工作状态确定甲和乙两个位置的接线情况。
解答:A.白天时，太阳能电池板为蓄电池充电，它消耗电能，为用电器，故A错误；
B.根据乙图可知，光线充足时光敏电阻的阻值减小，通过电磁铁的电流增大，电磁铁的磁场变强，故B正确；
C.线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，上端为S极，故C错误；
D.白天时，电磁铁的磁场较强，将衔铁吸下来，接通乙所在的电路，此时为蓄电池充电，则乙为蓄电池，而甲为路灯，故D错误。
故选B。
7.答案: B
考点:电磁铁的其他应用
分析:根据各种设备的工作过程和结构判断。
解答:A.指南针就是一个小磁铁，故A不合题意；
B.电铃的主要结构为电磁铁，通电后，电磁铁吸引小锤敲打铃铛盖，此时电路断开，磁性消失，小锤在弹簧的拉力下离开铃铛盖回到原来位置，此时又接通电路，开始敲击第二次，故B符合题意；
C.白炽灯的灯丝为金属钨，故C不合题意；
D.光盘的主要材料为聚碳酸酯，故D不合题意。
故选B。
8.答案: B
考点:影响电磁铁磁性强弱的因素，电磁铁的其他应用，通电螺线管的极性和电流方向的判断
分析:（1）根据安培定则判断电磁铁的极性；
（2）根据影响电磁铁磁性强弱的因素分析；
（3）分析未超载时电梯的状态即可；
（4）分析压力增大时电磁铁磁性强弱的变化，进而确定电流的变化，并推测压敏电阻的阻值变化。
解答:A.螺线管线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，故A错误；
B.电磁铁的磁性强弱与电流大小和线圈匝数都有关系，故B正确；
C.电梯超载时，电铃发出报警声，即衔铁被吸下来，接通触点B，那么电梯未超载时，衔铁弹起，与触点A接触，此时电梯正常工作，故C错误；
D.电梯超载时，电磁铁的磁场变强，衔铁被吸下来，则通过电磁铁的电流增大，而压敏电阻的阻值减小，那么得到结论：压敏电阻的阻值随压力增大而减小，故D错误。
故选B。
9.答案: B
考点:电磁铁的其他应用，通电螺线管的极性和电流方向的判断
分析:（1）根据钥匙的作用分析；
（2）根据连接的电池数分析；
（3）根据安培定则判断电磁铁的极性；
（4）根据装置的工作过程分析。
解答:A.根据图片可知，旋转钥匙，将电路接通，电磁铁产生磁场，使整个电路开始工作，故A正确不合题意；
B.电磁铁的电源为1节电池，而电动机的电源为2节电池，因此二者的电压不同，故B错误符合题意；
C.电磁铁通电时，线圈上电流方向向右；右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上端，则电磁铁上端为N极，下端为S极，故C正确不合题意；
D.电磁铁通电时，吸引上方的衔铁，上面的触点下移，推动使触点A向右与B接触，故D正确不合题意。
故选B。
10.答案: B
考点:电磁铁的其他应用
分析:根据图片可知，当外部电路有电时，电磁铁有磁场，衔铁被吸下来，切断灯泡的电路，此时它们不发光；当外部电路停电时，电磁铁没有磁场，衔铁被弹簧拉起来，接通灯泡所在的电路，此时灯泡发光，据此分析判断。
解答:A.当外部电路停电时，没有电流经过电磁铁，此时电磁铁所在电路不能工作，故A错误；
B.电磁铁通电时，电磁铁将衔铁吸下来，那么支点左侧的弹簧被拉长，故B正确；
C.外部电源为交流电，电流方向不断改变，因此电磁铁的磁场方向不断变化，故C错误；
D.C点为工作电路的动触点，当衔铁在上面时灯泡发光，因此C应该和A点相连，故D错误。
故选B。
11.答案: A
考点:电磁铁的其他应用
分析:分析衔铁的移动方向，根据接触的触点分析电铃和电灯的安装位置。
解答:当工作电路断开时，没有电流经过电磁铁，电磁铁失去磁性，衔铁向上运动接通上面的触点，此时a所在的电路被接通，因此a是电铃，故A正确，而B、C、D错误。
故选A。
12.答案: D
考点:电磁铁的其他应用
分析:分析整个装置的工作过程即可。
解答:闭合开关后，电路中有电流经过，电磁铁产生磁性，将衔铁吸下来，衔铁带动小锤敲击铃碗发出声音。由于电磁铁的磁性一直存在，因此衔铁一直被吸引，不能恢复原来的位置，开始第二次敲击，故D正确，而A、B、C错误。
故选D。
13.答案: D
考点:电磁铁的构造和原理，影响电磁铁磁性强弱的因素，电磁感应
分析:电铃是利用电磁铁的特性，通过电源开关的反复闭合装置来控制缠绕在主磁芯线圈中的电流通断形成主磁路对弹性悬浮磁芯的磁路吸合与分离交替变化，使连接在弹性悬浮磁芯上的电锤在铃体表面产生振动并发出声波的机器。
解答:A、电铃的工作原理是电磁铁的原理；故A错误；
B、小锤击打铃碗时，电路断开，没有电流通过，所以电磁铁没有磁性；故B错误；
C、要使铃声响度大一些，即增大小锤到铃碗的距离，因此要增大电磁铁的磁性，可适当增大电压；故C错误；
D、由图可知，该电路是串联电路，当滑动变阻器的滑片向左移动时，电阻减小，所以电磁铁的磁性增强；故D正确；
故答案为：D。
14.答案: D
考点:电磁铁的其他应用
分析:根据图片，分析整个检测电路的工作过程即可。
解答:当甲醛浓度增大时，气敏电阻R1阻值减小，通过电磁铁的磁性增强，将衔铁吸下来与BD所在的电路接通，因此电铃应该接在BD之间，故A、B错误；
用久后，电源电压U1减小，那么会使通过电路的电流变小，因此甲醛浓度达到原来的数值时，电磁铁的衔铁也不能被吸下来。只有甲醛浓度继续增大，气敏电阻阻值继续减小，装置才能正常工作，因此报警时甲醛浓度比设定值更高，故C错误；
为使该检测电路在甲醛浓度更低时报警，需要增大电路里的电流，减小电路里的电阻，可将R2控制电路的滑片向上移，故D正确。
故选D。
15.答案: D
考点:串、并联电路的设计，电磁铁的其他应用
分析:分析各个电路图，哪个路灯的工作情形与题目描述相同，哪个就是正确选项。
解答:A.白天时光照强度大，光敏电阻阻值大，电流小，那么电磁铁磁场弱，不能将衔铁吸下来。此时灯泡电路接通，灯泡发光，与题意不符，故A错误；
B.晚上时，光照强度减弱，光敏电阻阻值减小，通过电磁铁的电流增大，磁场增强，将衔铁吸下来接通灯泡的电路。由于电磁铁将灯泡短路，此时灯泡也不会发光，与题意不符，故B错误；
C.晚上时，光照强度减弱，光敏电阻阻值减小，电流增大，于是电磁铁将衔铁吸下来，断开灯泡所在的电路，此时灯泡不发光，与题意不符，故C错误；
D.白天时光照强度大，光敏电阻阻值大，电流小，那么电磁铁磁场弱，不能将衔铁吸下来。此时灯泡电路断开，灯泡不发光。晚上时，光照强度减弱，光敏电阻阻值减小，电流增大，电磁铁将衔铁吸下来，接通灯泡电路，灯泡发光，与题意相符，故D正确。
故选D。
二、填空题
16.答案: 磁场；振动
考点:电磁铁的其他应用
分析:根据扬声器的工作原理分析解答。
解答:扬声器是把电信号转换成声信号的一种装置，如图是扬声器的构造示意图。当线圈中通过变化的电流时，线圈受到磁场力的作用，从而带动与线圈相连的纸盆振动，于是扬声器就发出了声音。
17.答案: 铁矿石；非铁矿石
考点:电磁铁的其他应用
分析:根据磁体的性质分析。
解答:当矿石从选矿机的滚轮经过时，非铁矿石不会受到电磁铁的吸引力，由于惯性会直接甩入C中。而铁矿石会受到电磁铁的吸引，会延迟一些被分离，从而落入B中。
18.答案: 有；N；吸引；接通
考点:电磁铁的其他应用，通电螺线管的极性和电流方向的判断
分析:电磁铁通电时有磁性，断电时无磁性，根据安培定则判断电磁铁的极性，结合图片分析防盗报警器的工作过程。
解答:（1）当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁有磁性，跟金属弹簧片相互吸引，电铃电路接通，电铃报警。
（2）根据图片可知，电磁铁线圈上电流方向向下。右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，为B端为电磁铁的N极。
19.答案: 电流的通断；电流大小；电流方向
考点:电磁铁的构造和原理
分析:根据电磁铁的特点解答。
解答:电磁铁产生的磁场的有无可以用电流的通断来控制，磁场的强弱可以通过改变电流大小来调节，磁场方向的改变可以通过改变电流方向来实现。
20.答案: 强；2；大
考点:电磁铁的其他应用
分析:①电磁铁的磁场随通过电流的增大而增强，减小而减弱；
②电动机的转速与通过电流的大小有关，通过的电流越大，电动机转速越高，据此分析判断。
解答:当人站在电梯上，压敏电阻的阻值减小，通过电磁铁的电流增大，则电磁铁的磁性变强，将衔铁吸下来，与触点2接触。当衔铁与触点1接触时，定值电阻R1与电动机串联；当衔铁与触点2接触时，只有电动机独自工作，因此电阻变小而电流变大，那么电动机的转速变大。
21.答案: 电路的通断(或电流的有无)；电流的大小；电流的方向
考点:电磁铁的构造和原理
分析:根据电磁铁的优点分析解答。
解答:电磁铁与永磁体相比，其优点是：磁性的有无可以通过电路的通断(或电流的有无)来实现；磁性的强弱可以通过电流的大小来控制；磁极的极性可以通过电流的方向来改变。
22.答案: （1）AECDBF
（2）A
考点:电磁铁的其他应用
分析:（1）根据双金属片→电流→电磁铁→衔铁→灯泡和电铃的顺序分析这个装置的工作过程；
（2）根据在工作过程中双金属片的作用分析解答。
解答:（1）整个装置的工作过程如下：
A.温度升高使双金属片弯曲；
E.接通触点使控制电路有电流通过；
C.电磁铁有了磁性；
D.衔铁被吸下；、
B.接通触点使工作电路有电流通过；
F.红灯亮、电铃响、发出警报。
那么正确顺序为： AECDBF 。
（2）双金属片在温度升高时发生形变，从而接通控制电路，因此它的作用主要相当于一个控制电路的开关，同时具有感温的作用，故选A。



23.答案: S极；变大
考点:欧姆定律及其应用，电磁铁的其他应用
分析:（1）根据安培定则判断电磁铁的极性；
（2）根据电磁铁磁性的强弱变化判断巨磁电阻的阻值变化，再根据“电流与电阻的反比关系”判断电流表A2的示数变化。
解答:（1）电磁铁线圈上电流方向向上，用右手握住螺线管，四指指尖向上，此时大拇指指向左端，那么螺线管的左端为N极，右端为S极；
（2）变阻器的滑片向左移动时，变阻器的阻值变小，通过电磁铁的电流变大，那么电磁铁的磁场变强，此时巨磁电阻的阻值变小，根据“电流和电阻的反比关系”可知，电流表A2的示数变大。
24.答案: 增大；闭合；右
考点:电磁铁的其他应用
分析:（1）当电压一定时，通过导体的电流与电阻成反比；
（2）分析衔铁吸合时右侧动触点和静触点是否接触即可；
（3）衔铁吸合时需要的电磁力是不变的，即控制电路的电流不变，也就是控制电路的总电阻保持不变。当温度升高时，热敏电阻R的阻值减小，根据R总=R+R0可知，滑动变阻器的阻值应该变大，即滑片向右移动。
解答:（1） 随室内温度的升高，热敏电阻的阻值减小，控制电路中电增大；
（2） 当电流达到一定值时，衔铁被吸合，动触点和静触点接触，那么右侧空调电路闭合；
（3） 为了节能，现要将空调启动的温度调高，可以适当将滑片P向右移动。
25.答案: （1）不工作，自动开关不闭合，电磁继电器不通电导致摄像系统不工作
（2）不影响，正负极变化不影响电磁继电器是否有磁性
考点:影响电磁铁磁性强弱的因素，电磁铁的其他应用
分析:（1）绿灯亮时，自动开关能否闭合是摄像系统能否工作的关键；
（2）电磁铁就是摄像系统电路的控制开关，只要它有磁性，衔铁就能被吸下来，那么摄像系统就能工作，判断正负极变化是否改变电磁铁的磁性有无即可。
解答:（1）当绿灯亮时，摄像系统不工作，理由是自动开关不闭合，电磁继电器不通电没有磁性，导致摄像系统不工作；
（2） 埋地感应电源正负极变化不影响摄像系统工作 ，因此电源正负极变化不影响电磁继电器是否有磁性。
故答案为：（1）
不工作，自动开关不闭合，电磁继电器不通电导致摄像系统不工作 ；（2） 不影响，正负极变化不影响电磁继电器是否有磁性
三、实验探究题
26.答案: （1）C（2）A,C（3）BC
考点:电磁铁的其他应用
分析:（1）如果电流表的指针向右偏转，那么电磁铁肯定对条形磁铁有吸引力，据此确定电磁铁的极性，并根据安培定则确定电流方向，进而确定电源的正负极方向；
（2）磁极之间的作用力的大小与磁极之间的距离大小有关，二者之间的距离越小，产生的磁力越大，据此分析；
（3）同样的刻度盘表示大小不同的量程，即相同的电流时，小量程时指针偏转幅度大，而大量程时指针偏转幅度小。为了增大量程，就要在相同条件下，减小条形磁铁受到的吸引力，从而减小指针的偏转幅度。要减小磁力，在电流相同的条件下只能减小电磁铁的线圈匝数。
解答:（1）根据“异名磁极相互吸引”可知，条形磁铁的左端为N极，那么电磁铁的右端为S极，左端为N极。用右手握住螺线管，大拇指指向左端，此时四指指尖向上，因此电流方向向上，即选择C接线柱与电源正极相连；
（2）A、电路不通电时，右边小磁铁会对电磁铁的铁芯有吸引力作用，因物体间力的作用是相互的，所以，将电磁铁适当靠近小磁铁时，铁芯对小磁铁的吸引力增大，使指针顺时针转动，则零刻度线会向右移动，故A正确。
B、电磁铁适当靠近小磁铁，没有改变电磁铁的极性，指针偏转方向不变，故B错误。
C、将电磁铁适当靠近小磁铁， 在相同的电流条件下，会增大条形磁铁受到的吸引力，那么原来指针不摆动，现在可能指针摆动，即增大了电流表的测量精度，故C正确。
D、若将电磁铁适当靠近小磁铁，电磁铁对小磁铁的吸引增强，在电流不变时，指针会超过最大位置，所以会使量程减小，故D错误。
故选AC
（3）电流表的量程最大时，应该选择匝数较小的线圈，即接线柱选择BC。
27.答案: （1）
（2）变大
（3）将R2的滑片向左移动
考点:欧姆定律及其应用，电磁铁的其他应用
分析:（1）根据乙图中电阻R1的电阻随温度的变化规律推测加热状态时衔铁的位置，进而确定加热电路的两个线头的接线位置；
（2）在串联电路中，电压的分配与电阻成正比；
（3）电磁铁将衔铁吸下来需要的电流大小不变，那么此时电路的总电阻不变。首先根据温度的变化判断热敏电阻R1的阻值变化，再根据R总=R1+R2判断变阻器的阻值改变即可。
解答:（1）根据乙图可知，当温度升高到一定程度时，电阻R1的阻值变大，电流变小，那么电磁铁的吸引力减小，这时衔铁肯定不被吸引，应该在上面，也就是说在加热状态下，衔铁被吸下来与下面的触点接触，因此加热电路的线头应该与衔铁和下面的触点相接，如下图所示：
（2） 在升温的过程中，电阻R1的电阻会变大，根据串联电路的分压规律可知，此时它两端的电压增大；
（3）当温度升高时，热敏电阻R1的阻值变大，根据R总=R1+R2可知，变阻器的阻值应该变小，即滑片向左移动。
28.答案: （1）70Ω；减小；增大
（2）B；A
（3）S
考点:欧姆定律及其应用，电磁铁的其他应用，通电螺线管的极性和电流方向的判断
分析:（1）根据图乙确定温度为40°时热敏电阻的阻值以及变化规律；电磁铁的磁性与电流大小有关，电流越大，磁性越强；
（2）当温度过高，热敏电阻的阻值减小时，电流增大，根据电磁铁衔铁的运动方向判断它与哪个触点相接，而这个触点就必须与电铃上的C相接，从而达到报警的目的；而指示灯就与另一触点相接；
（3）根据安培定则判断电磁铁的极性。
解答:（1）根据图乙可知，当环境温度为40°时，热敏电阻的阻值为70Ω；当环境温度升高时，热敏电阻阻值变小，总电阻变小而总电流变大，继电器的磁性增大；
（2）当线圈中电流大于等于50mA时，电磁铁磁性增大，将衔铁吸下来与B接通，这时警铃报警，因此C接线柱必须与B相连，而指示灯的接线柱D与接线柱A相连；
（3）线圈上电流方向向右，右手握住螺线管，四指指尖向右，大拇指指向上面，所以电磁铁的上面是N极，下面P端是S极。
故答案为：（1）70，减小，增大；（2）B，A；（3）S
29.答案: dbcaef
考点:电磁铁的其他应用
分析:注意分析各个环节之间的因果关系，即发生火灾，首先使双金属片变形接通控制电路，电磁铁因为通过电流而产生磁性，将衔铁吸下来接通工作电路，从而实现报警。
解答:发生火灾时，自动报警装置的工作过程为：
(d)温度升高使双层金属片弯曲；
(b)接通触点使控制电路中有电流通过；
(c)电磁铁有磁性；
(a)衔铁被吸下；
(e)接通触点使工作电路中有电流通过；
(f)电灯亮、电铃响，发出警报；
正确的顺序为： dbcaef 。
30.答案: （1）根据当电磁继电器线圈的电流达到60mA时电磁继电器的衔铁被吸下来可知：这时恒温箱停止工作；
所以恒温箱工作电路是由电源与电阻R0通过上面两个触点组成；如图所示：
（2）变小
（3）当电磁继电器线圈的电流达到60mA时，设此时热敏电阻的阻值为R1′，
则R1′= ﹣R2= ﹣50Ω=100Ω；
由图可知，热敏电阻为100Ω时对应的温度为50℃，
即恒温箱的温度将稳定在50℃
考点:欧姆定律及其应用，电磁继电器的组成、原理和特点
分析:（1）分析题意可知，当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来，则恒温箱停止工作；说明工作电路电源与电阻R0通过上面两个触点组成电路；（2）从图乙可知，要提高恒温箱的设定温度，就要减小热敏电阻的阻值，根据欧姆定律可知，热敏电阻两端的电压减小；（3）因电阻R2与电阻R1串联，故电流相等，已知总电压和总电流，根据R= 可得总电阻．减去R2的阻值剩下的就是R1此时的阻值．
解答:（2）从图乙可知，要提高恒温箱的设定温度，就要减小热敏电阻的阻值，根据欧姆定律可知，热敏电阻两端的电压减小；
故答案为：（1）如上图所示；（2）变小；（3）恒温箱内的温度是50℃．
31.答案: （1）70Ω；减小；增大
（2）B
（3）当线圈中的电流I=50mA=0.05A时，继电器的衔铁将被吸合，警铃报警∴控制电路的总电阻R总===60Ω
∴热敏电阻R=R总-R0=60Ω-30Ω=30Ω由图乙可知，此时t=80℃所以，当温度t≥80℃时，警铃报警．答：环境温度大于等于80℃时，警铃报警．
考点:欧姆定律及其应用，电磁继电器的组成、原理和特点
分析:（1）从图乙中找出40℃对应的热敏电阻的阻值，由图象分析热敏电阻阻值随温度的变化关系，结合欧姆定律分析电路中电流的变化，从而判断出电磁铁磁性的变化；
（2）由题干中“当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响”判断出警铃和指示灯的连接情况；
（3）由题干中“当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响”，结合欧姆定律求出热敏电阻接入电路的阻值的最大阻值，从图象上找到对应的温度就可以解决问题．
解答:（1）分析乙图，找到热敏电阻40℃对应的阻值为70Ω，并且分析图象发现：温度升高时，热敏电阻阻值减小，根据欧姆定律，电路中电流就会增大，电磁铁的磁性就会增大；
答：环境温度为40℃时，热敏电阻阻值为70Ω；热敏电阻阻值将减小；继电器的磁性将增大．
（2）由题中“当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响”，所以警铃的接线柱C应与接线柱B连，指示灯的接线柱D应与接线柱A相连；
答：警铃的接线柱C应与接线柱B连，指示灯的接线柱D应与接线柱A相连．
四、解答题
32.答案: （1）不工作；自动开关不闭合，电磁继电器不通电导致摄像系统不工作
（2）不影响； 正负极变化不影响电磁继电器是否有磁性
考点:电磁铁的其他应用
分析:（1）根据图片可知，只有电磁继电器产生磁场时，将衔铁吸下来，摄像系统要启动。而电磁继电器要产生磁场必须满足两个条件：①红灯照射，自动开关闭合；②汽车通过感应线圈，据此分析解答。
（2）感应电源的正负极变化，只会影响通过电磁继电器线圈的电流方向，从而使电磁铁的磁场方向发生改变，但是对电磁铁的磁场强弱没有影响，据此分析解答。
解答:（1）当绿灯亮时，摄像系统不能工作，原因为：自动开关不闭合，电磁继电器不通电导致摄像系统不工作。
（2）埋地感应电源正负极变化不影响摄像系统工作，因为： 正负极变化不影响电磁继电器是否有磁性。
33.答案: （1）闭合开关S1 ， 灯泡和R0串联，灯泡正常发光，其两端的电压为UL=2.5V，R0两端的电压U0=U1﹣UL=6V﹣2.5V=3.5V，
电路中的电流I= = =0.01A
（2）当窗户移至轨道C点位置时，蜂鸣器恰好开始报警，控制电路中的总电阻R= = =500Ω，
此时滑动变阻器接入电路的阻值R滑=R﹣R磁B=500Ω﹣300Ω=200Ω
（3）要使窗户移至轨道B点位置时，蜂鸣器才开始报警， 应该 减小滑动变阻器的阻值或增大U2 。
因为电磁铁吸引电流不变， ， 从C到B，R变大，所以U不变时，减小R变。或R变不变时增大U。
考点:电路的动态分析，电磁铁的其他应用
分析:(1)工作电路中灯泡和Ro串联，灯泡正常发光，根据串联电路的分压特点求出Ro两端的电压，根据欧姆定律求出电流，再根据P=UI求出灯泡的额定功率；
(2)由图像读出窗户移至B点和C点时，磁敏电阻的电阻值，根据欧姆定律列出等式，解出滑动变阻器的最大阻值，再判断是否能通过调节滑动变阻器的阻值来实现报警.
34.答案: （1）保护电路；越大
（2）当I=0.36A时，R总= =25Ω，
R1=R总-R0=25Ω-10Ω=15Ω，
由表可得，t=37.5℃＞37.3℃。
所以小张同学经过测温仪，电流表示数为0.36A，测温仪会发出报警。
考点:欧姆定律及其应用，电磁继电器的组成、原理和特点
分析:（1）如果没有定制电阻R0的存在，那么当热敏电阻R1为零时，会造成短路，可能烧毁电源和用电器，根据表格分析热敏电阻随温度的变化规律，进而确定热敏电阻的阻值变化，从而分析电流表的示数变化。
（2）根据计算出总电阻，再根据R1=R总-R0计算出热敏电阻的阻值，最后根据表格确定此时的温度，并与标准进行比较即可。
解答:（1）电路中R0的作用是保护电路，从测温仪前面通过的同学体温越高，热敏电阻的阻值越小，而电流表的示数越大。
35.答案: （1）控制电路
（2）R总= =200Ω
R停= =300Ω
查图乙得，启动温度为30°C停止温度为20°C (或空调工作时的温度为20°C~30℃)
（3）R3
考点:欧姆定律及其应用，电磁铁的其他应用
分析:（1）根据图甲可知，左侧虚线框内的电磁铁通过吸引或放开衔铁，从而控制右侧空调的工作状态；
（2）首先根据分别计算出空调开始工作和停止工作时控制电路的总电阻，再根据乙图确定对应的温度即可；
（3）根据图乙比较电阻在200Ω~300Ω之间时的温度差的大小即可。
解答:（1）图甲中的左侧虚线框中的电路部分为控制电路。
（3）如下图所示，在阻值为200Ω~300Ω时，热敏电阻R3的温度范围最小，故选R3 ， 如下图所示：
36.答案:
考点:串、并联电路的设计，电磁铁的其他应用
分析:①在家庭电路中，所有的用电器都是并联；
②电磁铁通电时有磁性，断电时无磁性，据此完成电路的连接。
解答:根据图片可知，当楼道里有电时，电磁铁有磁性，衔铁被吸下来，切断灯泡所在的电路，灯泡不发光。当楼道里停电时，电磁铁无磁性，衔铁在弹簧的作用下弹回，接通灯泡所在的电路，于是灯泡发光。
则两个灯泡并联，左端接在上面的静触点上，右端接在36V电源的右端。而衔铁上的动触点接在36V电源的左端，如下图所示：
五、综合说理题
37.答案: 光控开关在红灯时闭合，压力开关受到压力闭合，电磁铁通电产 生磁性，工作电路接通，摄像头工作拍摄，
考点:电磁铁的其他应用
分析:电磁铁有无磁性是控制摄像系统是否工作的关键。而电磁铁有无磁性由光控开关和压力开关共同决定，分析两个开关对电磁铁的控制，然后再描述电磁铁对摄像系统的控制即可。
解答:光控开关在红灯时闭合，压力开关受到压力闭合，电磁铁通电产 生磁性，工作电路接通，摄像头工作拍摄。
