第1章 电与磁（1.1-1.3）基础综合训练（含答案）

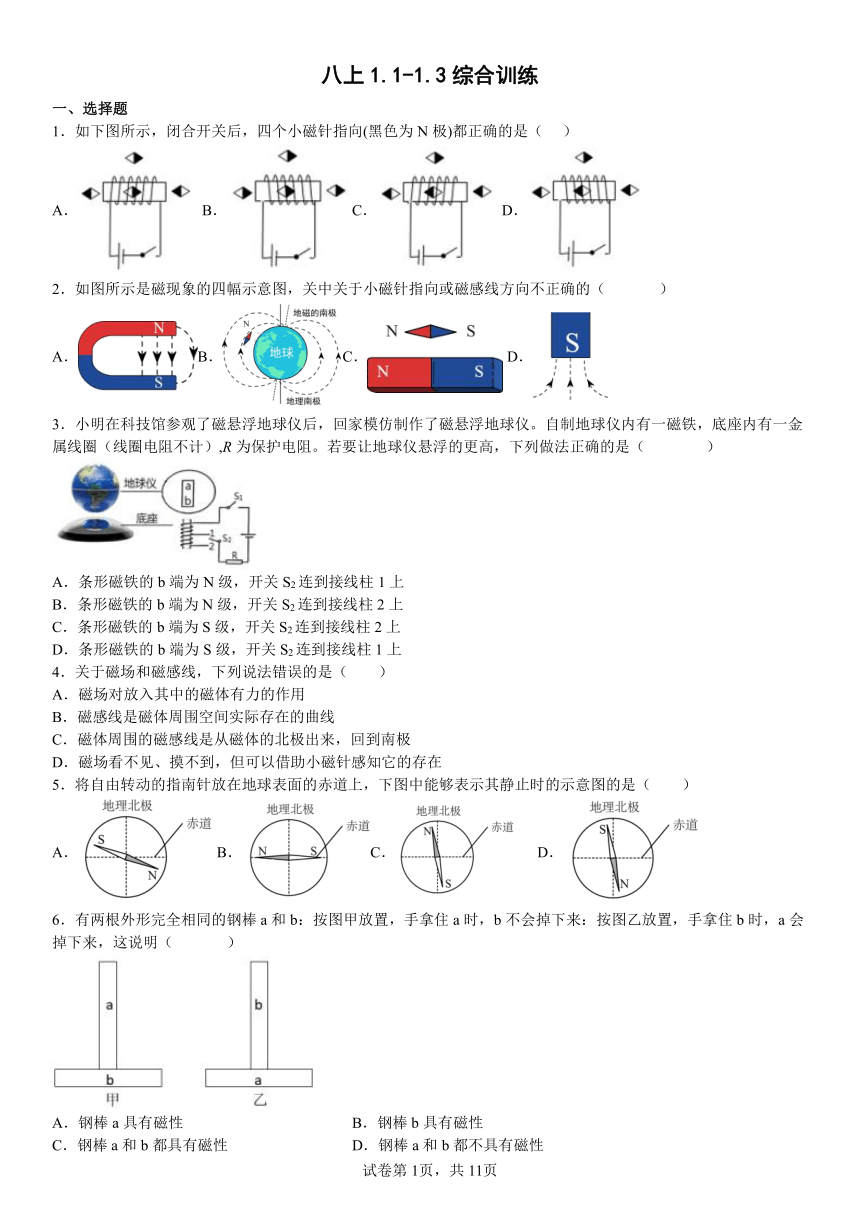

八上1.1-1.3综合训练
一、选择题
1．如下图所示，闭合开关后，四个小磁针指向(黑色为N极)都正确的是（ ）
A． B． C． D．
2．如图所示是磁现象的四幅示意图，关中关于小磁针指向或磁感线方向不正确的（ ）
A．B．C． D．
3．小明在科技馆参观了磁悬浮地球仪后，回家模仿制作了磁悬浮地球仪。自制地球仪内有一磁铁，底座内有一金属线圈（线圈电阻不计）,R为保护电阻。若要让地球仪悬浮的更高，下列做法正确的是（ ）
A．条形磁铁的b端为N级，开关S2连到接线柱1上
B．条形磁铁的b端为N级，开关S2连到接线柱2上
C．条形磁铁的b端为S级，开关S2连到接线柱2上
D．条形磁铁的b端为S级，开关S2连到接线柱1上
4．关于磁场和磁感线，下列说法错误的是（　　）
A．磁场对放入其中的磁体有力的作用
B．磁感线是磁体周围空间实际存在的曲线
C．磁体周围的磁感线是从磁体的北极出来，回到南极
D．磁场看不见、摸不到，但可以借助小磁针感知它的存在
5．将自由转动的指南针放在地球表面的赤道上，下图中能够表示其静止时的示意图的是（　　）
A．B．C． D．
6．有两根外形完全相同的钢棒a和b：按图甲放置，手拿住a时，b不会掉下来：按图乙放置，手拿住b时，a会掉下来，这说明（ ）
A．钢棒a具有磁性 B．钢棒b具有磁性
C．钢棒a和b都具有磁性 D．钢棒a和b都不具有磁性

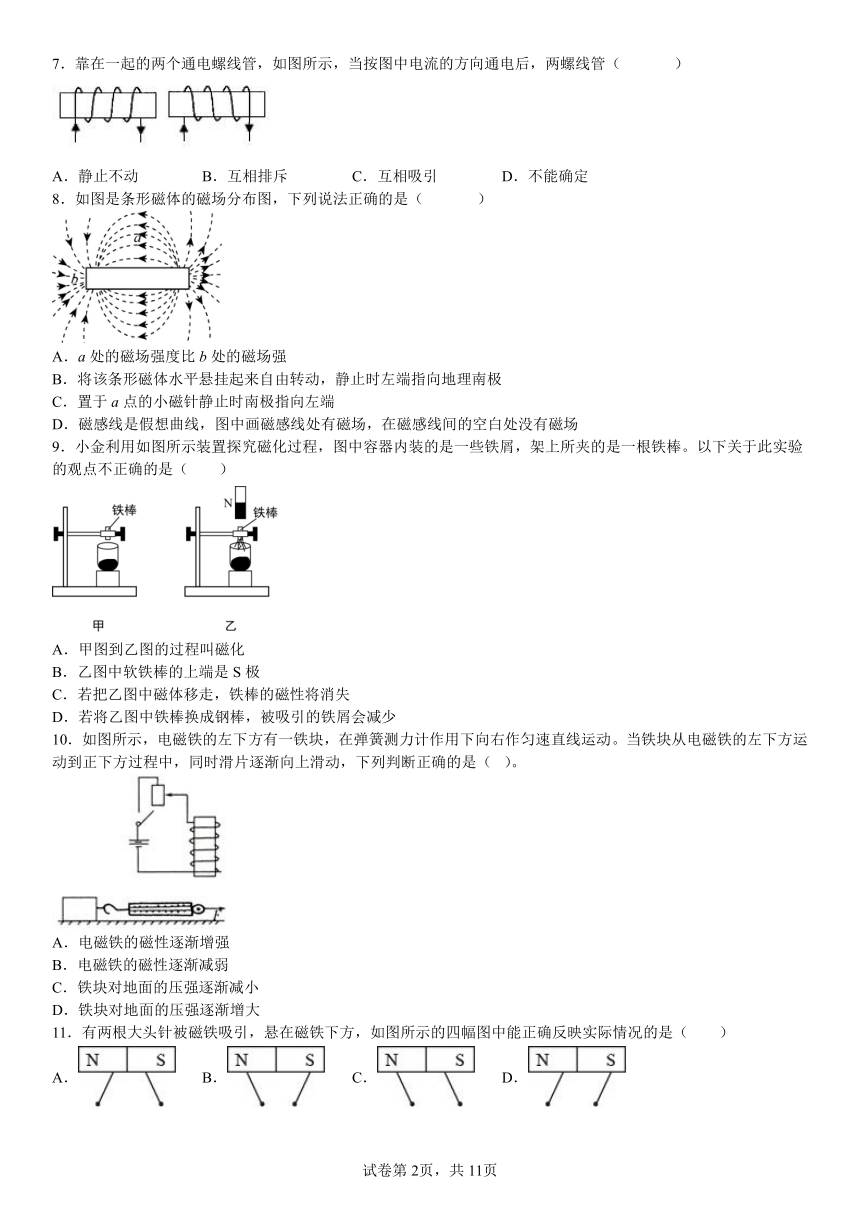

7．靠在一起的两个通电螺线管，如图所示，当按图中电流的方向通电后，两螺线管（ ）
A．静止不动 B．互相排斥 C．互相吸引 D．不能确定
8．如图是条形磁体的磁场分布图，下列说法正确的是（ ）
A．a处的磁场强度比b处的磁场强
B．将该条形磁体水平悬挂起来自由转动，静止时左端指向地理南极
C．置于a点的小磁针静止时南极指向左端
D．磁感线是假想曲线，图中画磁感线处有磁场，在磁感线间的空白处没有磁场
9．小金利用如图所示装置探究磁化过程，图中容器内装的是一些铁屑，架上所夹的是一根铁棒。以下关于此实验的观点不正确的是（　　）
A．甲图到乙图的过程叫磁化
B．乙图中软铁棒的上端是S极
C．若把乙图中磁体移走，铁棒的磁性将消失
D．若将乙图中铁棒换成钢棒，被吸引的铁屑会减少
10．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动。当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（ ）。
A．电磁铁的磁性逐渐增强
B．电磁铁的磁性逐渐减弱
C．铁块对地面的压强逐渐减小
D．铁块对地面的压强逐渐增大
11．有两根大头针被磁铁吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（　　）
A． B． C． D．
12．如图电路中，电源电压为6伏，小灯泡上标有“6伏，0.5安”字样，轻质弹簧上端固定且和导线接触良好。当开关S断开时，弹簧下端恰好能与水极槽中的水银面接触。当开关S闭合时，小灯泡将（　　）
A．正常发光 B．不能发光
C．忽明忽暗 D．以上三种情况都有可能
13．当悬挂的A、B、C三个钢棒互相靠近时，出现的现象如图所示，则（　　）
A．A、B棒有磁性，C棒没有磁性
B．A棒没有磁性，B、C棒有磁性
C．A棒可能有磁性也可能没有磁性，B、C棒有磁性
D．A、C棒有磁性，B棒可能有磁性也可能没有磁性
14．用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次，使缝衣针磁化，如图甲。然后把这枚缝衣针用细线悬挂起来，如图乙。下列说法中正确的是（　　）
A．缝衣针磁化后，针尖部分是S极 B．缝衣针停止运动后，针尖指向南方
C．缝衣针停止运动后，针尖指向北方 D．缝衣针停止运动后，针尖指向不确定
15．在如图所示的电路中，当开关S闭合时，根据螺线管附近小磁针静止时的指向可知（　　）
A．b端是通电螺线管的N极，d端是电源正极 B．a端是通电螺线管的N极，c端是电源正极
C．a端是通电缧线管的N极，c端是电源负极 D．b端是通电螺线管的N极，d端是电源负极
16．关于电磁铁，下面说法中正确的是（ ）
A．电磁铁磁性的强弱只与电流的大小有关
B．电磁继电器中的磁体，必须用电磁铁
C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D．电磁铁中的铁芯，可以用钢棒代替
17．如图所示为电铃的结构示意图，闭合开关，小锤会敲击铃碗，使电铃持续不断地发声。下列说法错误的是（　　）
A．电铃的工作原理是通电导体周围存在磁场
B．通电后型电磁铁A端为极、B端为极
C．衔铁被吸引时，弹簧片发生形变具有弹性势能
D．小锤击打铃碗时，电磁铁仍具有磁性

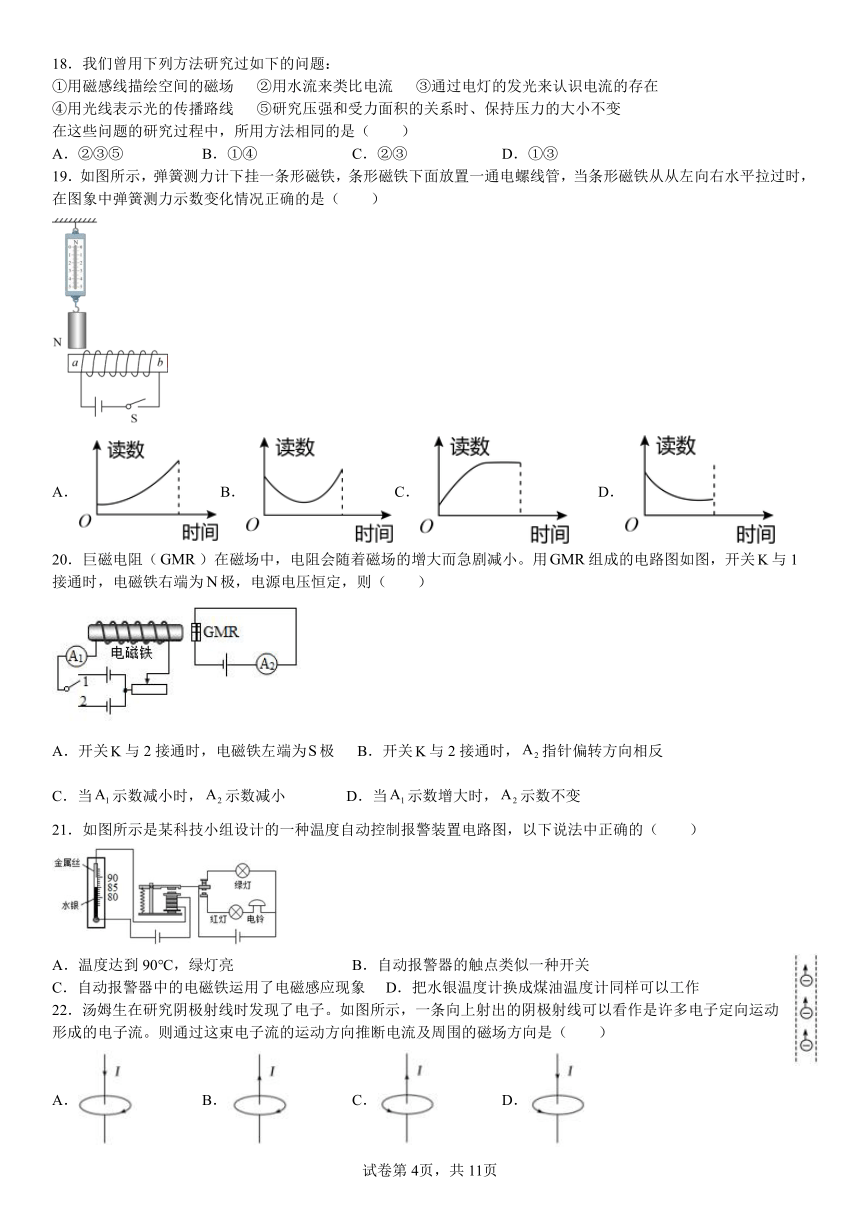

18．我们曾用下列方法研究过如下的问题：
①用磁感线描绘空间的磁场 ②用水流来类比电流 ③通过电灯的发光来认识电流的存在
④用光线表示光的传播路线 ⑤研究压强和受力面积的关系时、保持压力的大小不变
在这些问题的研究过程中，所用方法相同的是（　　）
A．②③⑤ B．①④ C．②③ D．①③
19．如图所示，弹簧测力计下挂一条形磁铁，条形磁铁下面放置一通电螺线管，当条形磁铁从从左向右水平拉过时，在图象中弹簧测力示数变化情况正确的是（　　）
A．B．C． D．
20．巨磁电阻（）在磁场中，电阻会随着磁场的增大而急剧减小。用组成的电路图如图，开关与1接通时，电磁铁右端为极，电源电压恒定，则（　　）
A．开关与2接通时，电磁铁左端为极 B．开关与2接通时，指针偏转方向相反
C．当示数减小时，示数减小 D．当示数增大时，示数不变
21．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的（　　）
A．温度达到90℃，绿灯亮 B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象 D．把水银温度计换成煤油温度计同样可以工作
22．汤姆生在研究阴极射线时发现了电子。如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流。则通过这束电子流的运动方向推断电流及周围的磁场方向是（　　）
A． B． C． D．

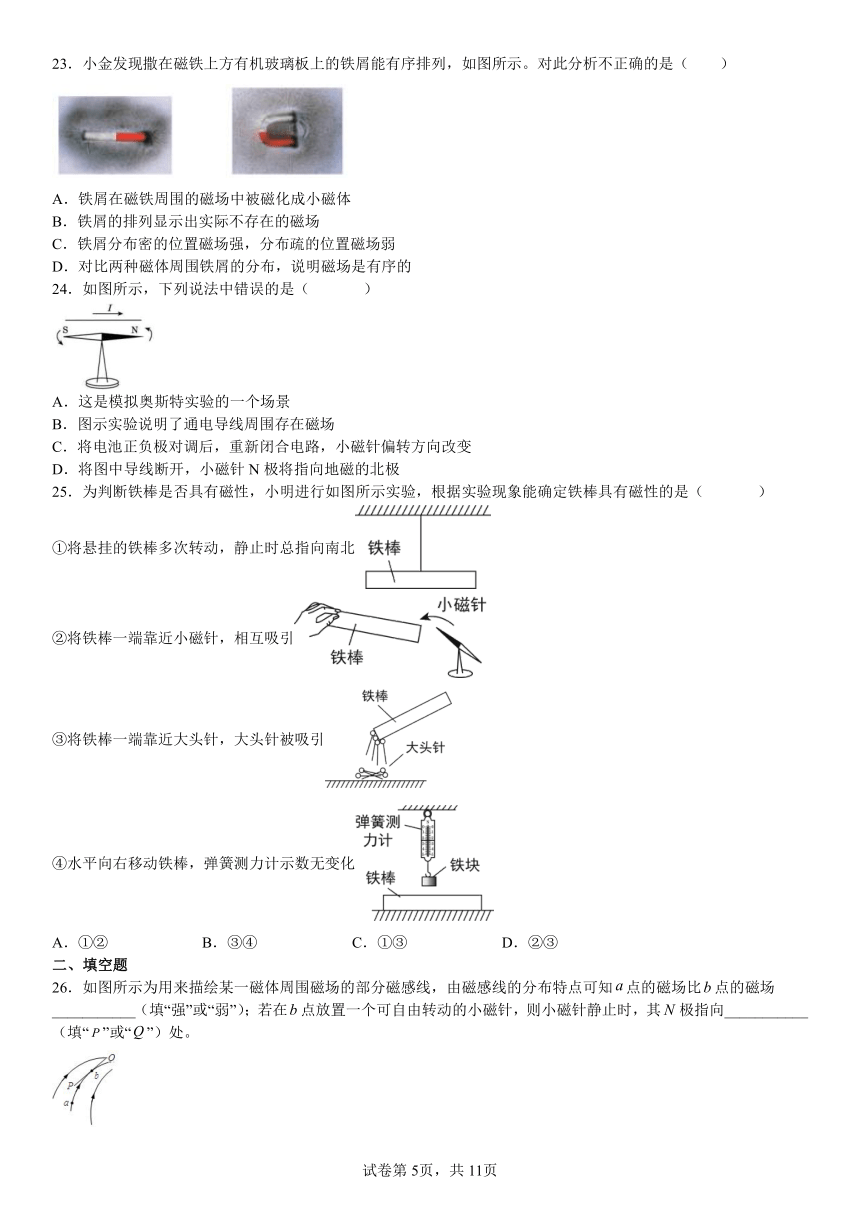

23．小金发现撒在磁铁上方有机玻璃板上的铁屑能有序排列，如图所示。对此分析不正确的是（　　）
A．铁屑在磁铁周围的磁场中被磁化成小磁体
B．铁屑的排列显示出实际不存在的磁场
C．铁屑分布密的位置磁场强，分布疏的位置磁场弱
D．对比两种磁体周围铁屑的分布，说明磁场是有序的
24．如图所示，下列说法中错误的是（ ）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
25．为判断铁棒是否具有磁性，小明进行如图所示实验，根据实验现象能确定铁棒具有磁性的是（ ）
①将悬挂的铁棒多次转动，静止时总指向南北
②将铁棒一端靠近小磁针，相互吸引
③将铁棒一端靠近大头针，大头针被吸引
④水平向右移动铁棒，弹簧测力计示数无变化
A．①② B．③④ C．①③ D．②③
二、填空题
26．如图所示为用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知点的磁场比点的磁场___________（填“强”或“弱”）；若在点放置一个可自由转动的小磁针，则小磁针静止时，其极指向___________（填“”或“”）处。
27．如图甲所示。一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这段裂纹左侧的磁极是______极。如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互______（选填“吸引”或“排斥”）。
28．如图所示为条形磁铁和电磁铁，若虚线表示磁感线，则丁的极性是___________。
29．南宋民族英雄文天祥，曾在《扬子江》一诗中写下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石的南极指向地理位置的________方，是因为它受到________场的作用。
30．小明发现超市里的手扶式电梯无人站在上面时运动较慢，有人站在上面时运动较快，他据此画出了如图所示的电路（R是一个压敏电阻）。他分析：当人站在电梯上，R的阻值___________，电磁铁的磁性变强，工作电路电流 ___________ 。（填“变大”、“不变"或“变小”）
31．如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁B端为___________极，将滑片P向左滑动一段距离，空心小铁球仍有部分露在水面，此时它受到的浮力将___________。（填“增大/不变/减小”）
32．我们试着做一个游戏如图：将磁铁M固定在铁块C上。用手将一元硬币B1、B2叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将________（填“合拢”或“分开），这是因为硬币被磁铁________，且两个硬币的上端磁极________（填“异”或“同）”为名。
33．小科在宁波科学探索中心参观时，体验了名为“铁钉桥”的游戏项目。利用左右两块电磁铁将数枚原本没有磁性的细铁钉磁化后相互吸引搭建而成。小科推测：两块电磁铁相互靠近的两端，a端和b端为______（填“同名磁极”或“异名磁极”）。可以通过增加电磁铁中______的方法，搭建起由等量的粗铁钉（长度、密度等与细铁钉一致）组成的“铁钉桥"。
34．如图甲所示，电子沿着水平方向平行的飞过小磁针正上方时，小磁针的N极向纸外发生编转：若将一通电直导线放在小磁针的正上方，如图乙所示，则小磁针的N极会向______偏转。（选填“纸内”或“纸外”）
35．小明用自制电磁小船对地磁场的方向进行判断，如图所示，闭合开关S，将小船按如图放在平静的水中，发现船头慢慢转动，但小船最后停止的位置并不是正南或正北。
(1)由图判断电磁小船的右端（船头）为______极，要使小船运动更加灵敏，可以将滑动变阻器滑片往______（填“左”或“右”）移动。
(2)将小船按如图所示放在平静的水中后，船头偏转的方向是______（填“顺时针”或“逆时针”）。
(3)小船最后的指向不是正南或者正北的原因是地球存在着______。
36．（1）桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图所示放置在靠近铁屑的上方，吸附一定量的铁屑。若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会_________（选填“增加”、“不变”或“减少”）；如图所示，将一根长度略大于磁铁间距的软铁棒，轻轻搁在两磁铁上，则被吸附的铁屑会_____________（选填“增加”、“不变”或“减少”）.
（2）指南针之所以能指南北是因为受到__________的作用，科考人员把一条形，铁带到地球某极地后，用细绳悬挂，其在水平位置平衡的情景如图所示，由此可知所在位置为地理__________（选填“南”或“北”）极。
三、探究题
37．如图所示的奥斯特实验中，闭合开关，原来静止的小磁针发生了偏转，造成小磁针偏转的原因是什么呢？
猜想一：可能是通电后导线产生的热量使空气对流引起。
猜想二：可能是通电后导线周围产生了磁场引起。
(1)小柯看到小磁针偏转，认为它一定受到力的作用，他判断的理由是___________。
(2)为了验证猜想一，下列方案可行的是____________（可能不止一个正确选项）
①将整个装置放在玻璃箱中进行实验
②将小磁针罩在烧杯中，导线置于烧杯上方并平行于小磁针进行实验
③改变导线中的电流方向
(3)如果实验中小磁针偏转不明显，请提供一条改进的建议___________。
38．在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
（1）图甲为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为______极，若在2处放置一个小磁针，当小磁针静止时，其指向应是图乙中的______；位置1处磁感应强度______位置2处的磁感应强度（填“大于”、“小于”或“等于”）。
（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻，某磁敏电阻R的阻值随磁感应强度B变化的图象如图丙所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而______。（填“增大”或“减小”）
（3）利用该磁敏电阻的R-B特性曲线可以测量磁场中各处的磁感应强度。
1 2 3
U/V 1.50 3.00 4.50
I/mA 3.00 6.00 9.00
①将该磁敏电阻R放置在图甲磁场中的位置1处，小吴设计了一个可以测量该磁敏电阻R的电路，并连接成如图丁所示的实验电路，其中磁敏电阻所处的磁场未画出。
②正确接线后，测得的数据如上表所示。该磁敏电阻的测量值为______Ω。根据该磁敏电阻的R-B特性曲线（图丙）可知，位置1处的磁感应强度为______T。
四、作图题
39．在道路上，闯红灯拍照设备随处可见，这种设备工作室会拍摄在路口指示灯为红灯时，开过道路的车的照片。其工作原理图如下，已知光控开关接收到红灯发出的光时，会自动闭合， 压力开关受到机动车的压力时会闭合，摄像系统在电路接通时可自动拍摄。请根据所学学知识解释其工作原理。
_______
40．车辆超载是造成高速公路路面结构损坏的一个重要因素。小明为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光。请你在图中为他连接好电路。
41．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光（灯泡两端电压为36V时才能正常发光）。请按要求连接好如图所示电路。
五、简答题
42．如图（甲）所示的一种“自动限重器”，它是由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等．压敏电阻R1的阻值随压力F变化的关系如图（乙）所示．当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品．已知控制电路的电源电压U=6V，电磁继电器线圈的阻值忽略不计．
（1）由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1的阻值将____________；随着控制电路电流的增大，电磁铁的磁性将______________．
（2）当电磁继电器线圈中的电流大小为30 mA时，衔铁被吸下．若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？____
43．如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。已知继电器的线圈电阻R0=10 Ω，左边电源电压为6 V恒定不变。当继电器线圈中的电流大于或等于15 mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 390 360 340 330 300
（1）计算说明该空调的启动温度是多少。
（2）为了节省电能，将空调启动温度设定为25 ℃，控制电路中需要串联多大的电阻？
（3）改变控制电路的电阻可以设定启动温度，除此之外，请你再提出一种方便可行的调节方案。
44．电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U＝6伏，保护电阻R1＝100欧，压敏电阻R2的阻值随压力F大小变化的情况如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点_______接触，电铃发出警报声。
（2）已知电磁铁线圈中电流达到20毫安时，衔铁刚好被吸住。若该电梯厢内站立总质量为1000千克的乘客，试通过计算说明电梯是否超载。（g取10牛/千克）______
45．为判断短跑比赛是否抢跑，某兴趣小组设计了如图“抢跑自动指示”电路。其工作原理是：当运动员的脚压在起跑器上后，先闭合S，发令时闭合S1， 发令指示灯亮；运动员起跑时，装在起跑器上的压敏电阻R0因受到的压力迅速减小，其电阻变小，电磁铁线圈中的电流明显变大，S2被吸引而闭合，起跑器指示灯亮。（ 电磁铁线圈的电阻不计）
（1）电磁铁右端为___________（填“N”或“S”）极。
（2）已知控制电路电源电压U=6伏，发令指示灯的电阻为120欧。若运动员起跑后，S和S1仍处于闭合状态，电磁铁线圈中的电流为0.25安，计算此时压敏电阻R0的阻值。( )
（3）裁判员如何判断运动员抢跑？( )
46．如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示．已知继电器的线圈电阻R0=10Ω，左边电源电压为6V恒定不变．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
（1）请说明该自动控制装置的工作原理。
（2）计算说明该空调的启动温度是多少？
（3）为了节省电能，将空调启动温度设定为30℃，控制电路中需要再串联多大的电阻？
（4）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
试卷第1页，共3页
试卷第11页，共11页
参考答案：
1．D
2．C
3．C
4．B
5．C
6．A
7．B
8．B
9．D
10．AC
11．B
12．C
13．C
14．C
15．A
16．B
17．D
18．B
19．A
20．C
21．B
22．A
23．B
24．D
25．C
26． 弱 Q
27． N 吸引
28．S
29． 南 地磁
30． 变小 变大
31． N 增大
32． 分开 磁化 同
33． 异名磁极 电流
34．纸内
35． S 左 顺时针 磁偏角
36． 减少 减少 地磁场 南
37． 力是改变物体运动状态的原因 ②③ 增大导线中的电流（或增加干电池的节数、用多根直导线等）
38． N 丙 大于 增大 500 1.0
39．光控开关在红灯时闭合，压力开关受到压力闭合，电磁铁通电产生磁性，工作电路接通，摄像头工作拍摄
40．
41．
42． 减小 增强 120Ω
43．（1）20℃；（2）30Ω；（3）因为本装置启动的电流是一定的，因此，既可通过改变电阻来改变电流，可以通过将左边电源改为可调压电源来实现对其控制
44． B 此电梯已超载
45． N 30欧 起跑指示灯比发令指示灯先亮。
46．（1）见解析 （2）25℃（3）30Ω（4）可以将左边电源改为可调压电源
