第1章 电与磁 单元试卷（word版 含答案）

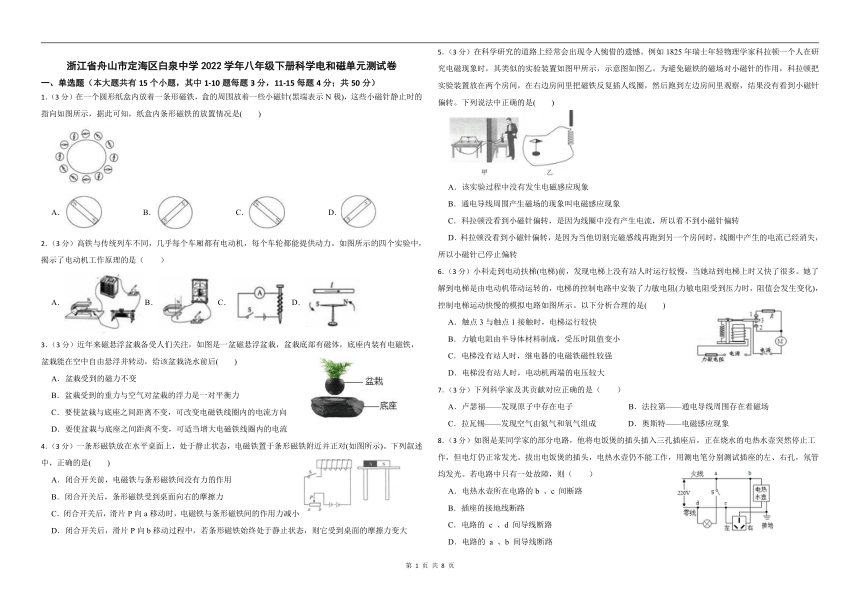

浙江省舟山市定海区白泉中学2022学年八年级下册科学电和磁单元测试卷
一、单选题（本大题共有15个小题，其中1-10题每题3分，11-15每题4分；共50分）
1．（3分）在一个圆形纸盒内放着一条形磁铁，盒的周围放着一些小磁针(黑端表示N极)，这些小磁针静止时的指向如图所示，据此可知，纸盒内条形磁铁的放置情况是(　　)
A． B． C． D．
2．（3分）高铁与传统列车不同，几乎每个车厢都有电动机，每个车轮都能提供动力。如图所示的四个实验中， 揭示了电动机工作原理的是（　　）
A．B．C．D．
3．（3分）近年来磁悬浮盆栽备受人们关注，如图是一盆磁悬浮盆栽，盆栽底部有磁体，底座内装有电磁铁，盆栽能在空中自由悬浮并转动，给该盆栽浇水前后(　　)
A．盆栽受到的磁力不变
B．盆栽受到的重力与空气对盆栽的浮力是一对平衡力
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
4．（3分）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。下列叙述中，正确的是(　　)
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向右的摩擦力
C．闭合开关后，滑片P向a移动时，电磁铁与条形磁铁间的作用力减小
D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大
5．（3分）在科学研究的道路上经常会出现令人惋惜的遗憾。例如1825年瑞士年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。为避免磁铁的磁场对小磁针的作用，科拉顿把实验装置放在两个房间，在右边房间里把磁铁反复插人线圈，然后跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的是(　　)
A．该实验过程中没有发生电磁感应现象
B．通电导线周围产生磁场的现象叫电磁感应现象
C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针已停止偏转
6．（3分）小科走到电动扶梯(电梯)前，发现电梯上没有站人时运行较慢，当她站到电梯上时又快了很多。她了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻(力敏电阻受到压力时，阻值会发生变化)，控制电梯运动快慢的模拟电路如图所示。以下分析合理的是(　　)
A．触点3与触点1接触时，电梯运行较快
B．力敏电阻由半导体材料制成，受压时阻值变小
C．电梯没有站人时，继电器的电磁铁磁性较强
D．电梯没有站人时，电动机两端的电压较大
7．（3分）下列科学家及其贡献对应正确的是（　　）
A．卢瑟福——发现原子中存在电子 B．法拉第——通电导线周围存在着磁场
C．拉瓦锡——发现空气由氮气和氧气组成 D．奥斯特——电磁感应现象
8．（3分）如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的b 、c 间断路
B．插座的接地线断路
C．电路的 c 、d 间导线断路
D．电路的 a 、b 间导线断路
9．（3分）如图所示是实验室电流表的内部构造图，线圈通电后就会受力转动，使指针发生偏转而显示电流值。如图所示的四幅装置图，与其工作原理相同的是（　　）
A． B． C． D．
10．（3分）一位“魔术师”在铺有塑料地毯的舞台，上表演不怕电的“魔术”，他将一盏零线普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“魔术师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“魔术师”的皮肤，发现测电笔的氖管都发光。对此表演的合理解释是(　　)
A．如果“魔术师”此时光脚直接站在地上，也不会触电
B．“魔术师"的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
11．（4分）如图所示，甲、乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将(　　)
A．互相吸引靠近
B．互相排斥远离
C．先吸引靠近，后排斥远离
D．既不排斥，也不吸引
12．（4分）如图所示，在电磁铁的正．上方用弹簧挂一条形磁铁。下面说法正确的是(　　)
A．开关闭合，电磁铁上端是N极
B．开关闭合，条形磁铁与电磁铁相互吸引
C．当滑片P从b端向a端滑动的过程中，灯泡变暗，电磁铁磁性减弱
D．当滑片P从b端向a端滑动的过程中，弹簧的长度会变短
13．（4分）如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(　　)
A．电磁铁始终没有磁性
B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹
D．电池正、负极接反了
14．（4分）图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定， R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是(　　)
A．电磁继电器利用电磁感应原理工作
B．R2的阻值随光照强度的增大而增大，
C．当光照强度增大时，电压表示数也增大
D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
15．（4分）如图所示，在弹簧的下端悬吊一蹄形磁铁，将一只方框形线圈放在磁体的两极之间，螺线管AB与方框线圈相连接。若方框线圈不动。而将蹄形磁铁竖直向下拉一小段距离后再释放，则下列说法中正确的是（　　）
A．螺线管的A端始终是N极 B．螺线管的B端始终是N极
C．螺线管周围的磁场不断变化 D．螺线管周围没有磁场
二、填空题（本大题共7小题；其中每空格2分共计40分。）
16．（4分）如图所示，虚线框内画出了通电螺线管C的A端、通电螺线管D的B端以及小磁针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的N极，由此可以判断出通电螺线管D的B端是　 　(填“N”或“S”)极。 螺线管C下方的E点连接的是电源的　 　(填“正”或“负”)极。

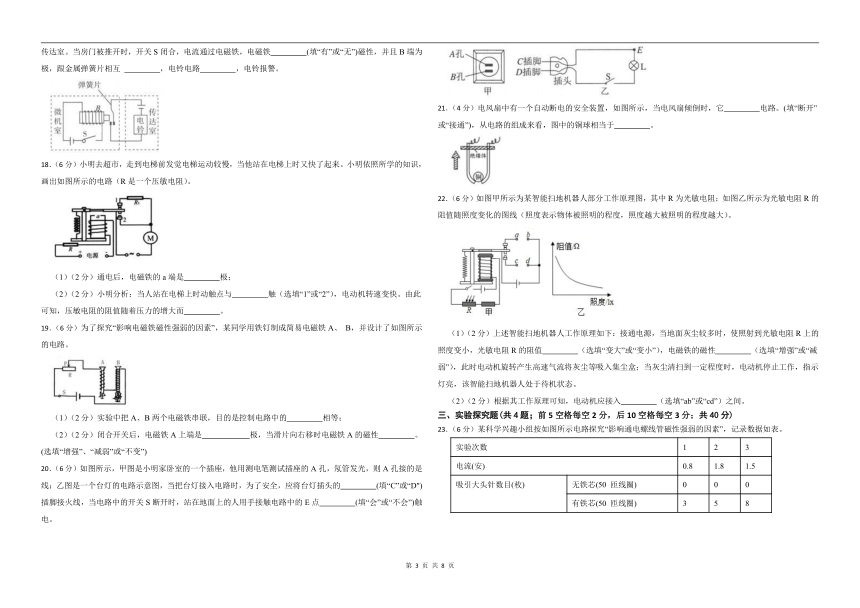

17．（8分）如图所示，小李利用电磁铁设计了一种微机室防盗报警器。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁　 　(填“有”或“无”)磁性，并且B端为　 　极，跟金属弹簧片相互
　 　，电铃电路　 　，电铃报警。
18．（6分）小明去超市，走到电梯前发觉电梯运动较慢，当他站在电梯上时又快了起来。小明依照所学的知识，画出如图所示的电路（R是一个压敏电阻）。
（1）（2分）通电后，电磁铁的a端是　 　极；
（2）（2分）小明分析：当人站在电梯上时动触点与　 　触（选填“1”或“2”），电动机转速变快。由此可知，压敏电阻的阻值随着压力的增大而　 　。
19．（6分）为了探究“影响电磁铁磁性强弱的因素”，某同学用铁钉制成简易电磁铁A、 B，并设计了如图所示的电路。
（1）（2分）实验中把A、B两个电磁铁串联，目的是控制电路中的　 　相等；
（2）（2分）闭合开关后，电磁铁A上端是　 　极，当滑片向右移时电磁铁A的磁性　 　。(选填“增强”、“减弱”或“不变”)
20．（6分）如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是　 　线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的　 　(填“C”或“D")插脚接火线，当电路中的开关S断开时，站在地面上的人用手接触电路中的E点　 　(填“会”或“不会”)触电。
21．（4分）电风扇中有一个自动断电的安全装置，如图所示，当电风扇倾倒时，它　 　电路。(填“断开”或“接通”)，从电路的组成来看，图中的铜球相当于　 　。
22．（6分）如图甲所示为某智能扫地机器人部分工作原理图，其中R为光敏电阻；如图乙所示为光敏电阻R的阻值随照度变化的图线（照度表示物体被照明的程度，照度越大被照明的程度越大）。
（1）（2分）上述智能扫地机器人工作原理如下：接通电源，当地面灰尘较多时，使照射到光敏电阻R上的照度变小，光敏电阻R的阻值　 　（选填“变大”或“变小”），电磁铁的磁性　 　（选填“增强”或“减弱”），此时电动机旋转产生高速气流将灰尘等吸入集尘盒；当灰尘清扫到一定程度时，电动机停止工作，指示灯亮，该智能扫地机器人处于待机状态。
（2）（2分）根据其工作原理可知，电动机应接入　 　（选填“ab”或“cd”）之间。
三、实验探究题(共4题；前5空格每空2分，后10空格每空3分；共40分)
23．（6分）某科学兴趣小组按如图所示电路探究“影响通电螺线管磁性强弱的因素”，记录数据如表。
实验次数 1 2 3
电流(安) 0.8 1.8 1.5
吸引大头针数目(枚) 无铁芯(50 匝线圈) 0 0 0
有铁芯(50 匝线圈) 3 5 8
（1）（2分）通过本实验可探究影响通电螺线管磁性强弱的因素有　 　。
（2）（2分）实验中发现无铁芯的通电螺线管没有吸引起大头针，那么通电螺线管到底有没有磁性呢？小组同学通过其他方法验证了这几次都是有磁性的。他们采用的方法可能是：　 　。（列举1种）
（3）（2分）小组同学提出一个新问题：通电螺线管的磁性强弱与线圈内的铁芯大小是否有关？
于是进行了如下实验：①按电路图接好电路，移动滑动变阻器的滑片至某一位置，插入大铁芯，记录被吸引的大头针数目。②取下大铁芯，再更换为小铁芯，改变滑动变阻器的滑片位置，记录被吸引的大头针数目。③两者进行比较。该实验存在明显不足，请指出不足之处：　 　。
24．（10分）小金用如图甲所示的装置，探究“磁场对通电导体的作用力”。小金将滑动变阻器的滑片移到合适位置,闭合开关，发现金属导体ab向左运动。
（1）（2分）为验证导体受力方向与磁场方向是否有关，小金将导体ab放回图甲所示位置，断开开关后，小金应进行的操作是　 　，再闭合开关观察现象。预期应该观察到的现象是　 　。
（2）（3分）上述现象都说明磁场对通电导体有力的作用，　 　(选填“发电机“电动机”或“电磁铁”)就是根据该原理制成的。
（3）（3分）微型电扇通电工作时，它是电动机。如图乙所示，小金在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光。微型电扇能产生电流是利用了　 　的原理。
25．（12分）小金同学想探究磁体对回形针的吸引力的大小是否与放入它们之间物体的种类有关，设计了如图甲所示的装置。他保持磁体和纸片间的
距离一定，在纸片上放入形状、面积和厚度相同，材料不同的铁板、铝板 等，观察能吸引的回形针个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 塑料板
吸引回形针数量/个 4 1 1 3 3
（1）（3分）分析数据可知，吸引回形针数量越少，说明该材料对吸引力的影响　 　 。
（2）（3分）铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是 　 　 。
（3）（3分）他们在纸片上分别放入形状和厚度相同、面积不同的铁板。目的是要探究　 　。
（4）（3分）其实小金同学所研究的现象叫“磁屏蔽”，如图乙所示，一个放在磁场中的铁质球壳（截面有一定厚度），外面磁场的绝大部分沿铁质球壳壁“通过”，只有极少部分会进入球内空间。从此现象想到，为使精密仪器不受外面的影响，可以将仪器放在什么地方？答： 　 　 。
26．（12分）如图甲所示是探究电磁感应现象的装置。
（1）（3分）小明按图甲连接好电路，让导体ab沿水平方向左右运动，观察到灵敏电流计的指针没有偏转，可能原因是　 　。
（2）（3分）在探究中发现导体ab水平向左(或向右)缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左(或向右)快速运动时，灵敏电流计的指针偏转角度较大。说明感应电流的大小与　 　 有关。
（3）（3分）如图乙所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针　 　(选填“左右摆动"或“向一侧摆动”)。
（4）（3分）利用此装置，探究感应电流方向与哪些因素有关，观察到的实验现象记录在表中。
实验序号 磁场方向 导体切割磁感线方向 灵敏电流计指针偏转方向
① 向下 向右 向左
② 向上 向右 向右
③ 向下 向左 向右.
④ 向上 向左 向左
在上述四次实验中，比较①②或③④两次实验，可以得到结论是　 　。
四、解答题（本题有6小题，第27、31题6分，第28、29小题，每小题8分，第30小题10分，32小题12分，共50分）
27．（6分）如图所示，两只小鸟停在裸露的电线上，回答下列问题：
（1）（3分）为什么右边的小鸟会触电？
（2）（3分）为什么左边的小鸟站在电线上不危险？
28．（8分）如图所示是通电螺线管和条形磁体间相互排斥作用的示意图，请你在图中标出。
①磁感线的方向；
②电源的正、负极
29．（8分）如图为一种仓库防盗报警器的部分工作原理图。其踏板放在仓库的门口，电铃和电灯放在值班室内。
（1）（3分）踏板相当于控制电路中的　 　。
（2）（5分）用笔画线将工作电路连接完整，要求有人踩踏板时电铃响，无人踩踏板时电灯亮。请根据所学知识解释其工作原理。
30．（10分）如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变。
（1）（2分）如图甲所示，电流计指针不偏转，这是因为导体 ab　 　。
（2）（2分）如图乙所示，电流计指针也不偏转，这是因为　 　。
（3）（2分）如图丙所示，电流计指针仍不偏转，这是因为导体 ab 虽有运动，但没有　 　。
（4）（2分）分析比较图中四个实验现象，可以初步得出产生感应电流的条件：　 　的部分导体，在磁场中做　 　运动。
31．（6分）右图所示照明电路中，闭合开关 S，电灯发光，此时某人拿测电笔测试 B 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管 　 　（填“会”或“不会” ）发光；此时通过该人体的电流是　 　安。为了保证该人在使用测电笔时能安全使用，测电笔的内部电阻至少应大于多少？写出计算过程（提示：人体安全电压小于或等于 36 伏）。
32．（12分）小明设计了一种“自动限重器”，如图（摆放物品。已知控制电路甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的的电源电压U＝6V，电磁继电器线圈的阻值R＝10Ω。
请你解答下列问题：
（1）（2分）连接电路：货物装载机应接在接线柱　 　（选填“AB”、“BC”或“AC”）之间。
（2）（2分）电磁继电器中的电磁铁上端为　 　极。
（3）（8分）当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？
答案解析部分
一、选择题（本题有15小题，第1-10小题，每小题3分，第11-15小题，每小题4分，共50分。请选出一个符合题意的正确选项，不选、多选、错选，均不给分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 C A D B D B C C D C B C C D C
二、填空题（本大题共7小题；其中每空格2分共计40分。）
16．N；正
17．有；N；吸引；接通
18．（1）N
（2）2；减小
19．（1）电流
（2）S(或南)；减弱
20．火；D；不会
21．断开；开关
22．（1）变大；减弱
（2）ab
三、实验探究题（本题有5小题15空格，前5空格每空2分，第28-30小题，每空3分，共40分）
23．（1）电流大小，有无铁芯
（2）把小磁针放到螺线管的下端，断电时，小磁针一端指南一端指北，闭合开关，如果小磁针发生偏转，说明有磁性
（3）改变滑动变阻器的滑片位置
24．（1）将磁铁N、S极互换；导体ab向左运动
（2）电动机
（3）电磁感应
25．（1）越大
（2）铝不能被磁体吸引
（3）磁体对回形针的吸引力的大小是否与金属的面积大小有关
（4）可以放在铁盒子中
26．（1）开关未闭合/电路某处断路(合理即可)
（2）导体运动速度
（3）左右摆动
（4）感应电流的方向与磁场方向有关
四、解答题（本题有6小题，第27、31题6分，第28、29小题，每小题8分，第30小题10分，32小题12分，共50分）
27．（1）答：右边小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，会触电。
（2）答：左边小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，不会触电。
28．
29．（1）开关
（2）解：当有人踩踏板时，电磁铁通电，线圈有了磁性，把衔铁吸引下来，电铃工作而报警；当无人踩踏板时，电磁铁不工作，衔铁在弹簧的作用下使电灯与电源形成通路而灯亮，表示安全。工作电路如图所示。
30．（1）静止未做切割磁感线运动
（2）电路未闭合
（3）竖直运动未做切割磁感线运动
（4）闭合电路；切割磁感线
31．不会；0；18400欧姆
32．（1）AB
（2）N（或北）
（3）控制电路线圈、R1、R2串联，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总=U/I=6V/0.03A=200Ω货架能承受的最大压力为800N，由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
