第1章 电与磁（1.1-1.3）同步培优练习（含答案）

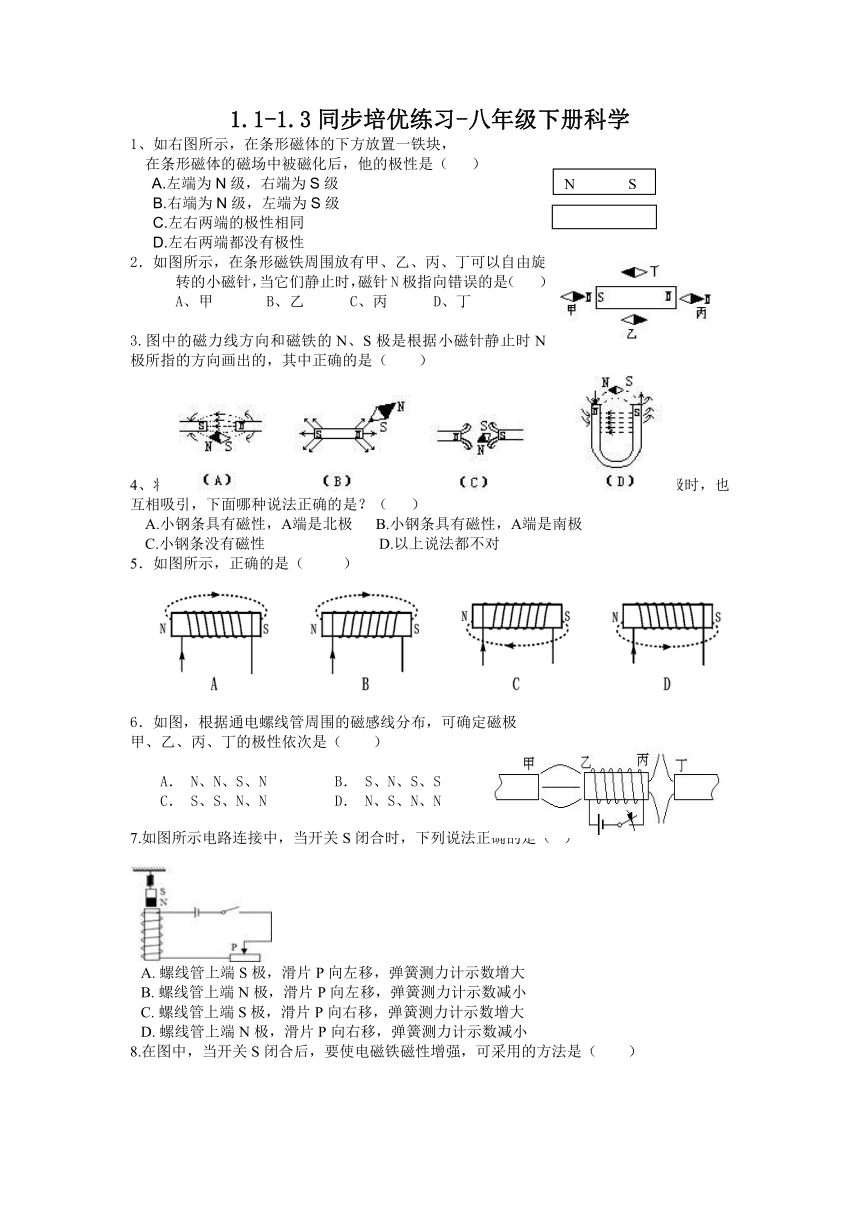

1.1-1.3同步培优练习-八年级下册科学
1、如右图所示，在条形磁体的下方放置一铁块，
在条形磁体的磁场中被磁化后，他的极性是（ ）
A.左端为N级，右端为S级
B.右端为N级，左端为S级
C.左右两端的极性相同
D.左右两端都没有极性
2．如图所示，在条形磁铁周围放有甲、乙、丙、丁可以自由旋转的小磁针，当它们静止时，磁针N极指向错误的是（ ）
A、甲 B、乙 C、丙 D、丁
3.图中的磁力线方向和磁铁的N、S极是根据小磁针静止时N极所指的方向画出的，其中正确的是（ ）
　　
4、将小钢条的一端A靠近磁针N极时，互相吸引，将小钢条的另一端B靠近磁针N极时，也互相吸引，下面哪种说法正确的是？（ ）
A.小钢条具有磁性，A端是北极 B.小钢条具有磁性，A端是南极
C.小钢条没有磁性 D.以上说法都不对
5．如图所示，正确的是（ ）
6．如图，根据通电螺线管周围的磁感线分布，可确定磁极
甲、乙、丙、丁的极性依次是（ ）
A． N、N、S、N B． S、N、S、S
C． S、S、N、N D． N、S、N、N
7.如图所示电路连接中，当开关S闭合时，下列说法正确的是（ ）
A. 螺线管上端S极，滑片P向左移，弹簧测力计示数增大
B. 螺线管上端N极，滑片P向左移，弹簧测力计示数减小
C. 螺线管上端S极，滑片P向右移，弹簧测力计示数增大
D. 螺线管上端N极，滑片P向右移，弹簧测力计示数减小
8.在图中，当开关S闭合后，要使电磁铁磁性增强，可采用的方法是（　　）
A. 滑片P向左移动 B. 减少电池个数 C. 滑片P向右移动 D. 增加通电时间
9.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，下表是他所做实验的记录，下列结论不正确的是（　　）
电磁铁（线圈） 100匝 50匝
实验次数 1 2 3 4 5 6
电流（A） 0.8 1.2 1.5 0.8 1.2 1.5
吸引铁钉的最多数目（枚） 7 11 14 5 8 10
A. 比较1，4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强
B. 比较l，3，5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
C. 比较1，2，3（或4，5，6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
D. 电磁铁的磁性越强，吸引铁钉的数目越多
10.图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则( )
A. 两线圈左右分开 B. 两线圈向中间靠拢
C. 两线圈静止不动 D. 两线圈先左右分开，然后向中间靠拢
11.如图，当开关闭合，且将滑动变阻器的滑片P向上移动时，电磁铁将（ ）
A. b端是N极，磁性减弱 B. a端是S极，磁性增强
C. a端是N极，磁性增强 D. b端是S极，磁性减弱
12.如图所示，是验证“电流周围存在磁场”的实验。实验时要在通电直导线下方放一个（ ）
A. 螺线管 B. U形磁铁 C. 小磁针 D. 电流表
13.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A. 温度达到90℃，绿灯亮
B. 自动报警器的触点类似一种开关
C. 自动报警器中的电磁铁运用了电磁感应现象
D. 把水银温度计换成煤油温度计同样可以工作
14.如图所示的几种器件，工作时应用了电磁铁的是（ ）
A. 电铃 B. 电风扇
C. 风力发电机 D. 门吸
15.如图所示电路，其中GMR为磁敏电阻，其阻值随所处空间磁场的增强而增大。闭合开关S1和S2 ， 滑片P向右滑动时（ ）
A. 电磁铁的磁性增强，指示灯的亮度变暗 B. 电磁铁的磁性增强，指示灯的亮度变亮
C. 电磁铁的磁性减弱，指示灯的亮度变暗 D. 电磁铁的磁性减弱，指示灯的亮度变亮
16.下列装置中，利用电磁铁制成的是（ ）
A. 指南针 B. 电铃 C. 白炽灯 D. 光盘
17.图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝，以下正确的是（ ）
A. 温度升高至78℃时，L2亮灯报警; B. 温度升高至78℃时，L1亮灯报警;
C. 温度升高至74℃时，L2亮灯报警; D. 温度升高至74℃时，L1亮灯报警.
18.下列装置中，没有用到电磁铁的是( )
A. 电磁起重 B. 电热毯 C. 电铃 D. 电磁继电器
19.下列用电器或设备中，没有电磁铁的是（ ）
A. 电炉 B. 电铃 C. 电磁起重机 D. 磁悬浮列车
20.电磁继电器中的触点相当于（ ）
A. 电磁铁 B. 衔铁 C. 开关 D. 电源
21.小江设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是（ ）
A. 线圈周围的磁场与条形磁铁的磁场相似 B. 线圈能够指示方向是因为存在地磁场
C. 利用该装置可以判断磁铁的南北极 D. 交换铜片和锌片位置不会改变线圈的磁极
22.如图是汽车的起动电路图。当起动器开关闭合时，有较弱的电流通过器件（X），接着有强大电流通过电动机（M），并将电动机启动。则X可能是哪一种器件？ （ ）
A. 水电解器 B. 发电机 C. 电磁继电器 D. 变阻器
二．填空题
23.通电螺线管内部的磁场是匀强磁场（每点的磁场方向及强度相同），小妍在塑料管外绕上线圈后连入如图电路，并用磁传感器测量线圈内部的磁场强度。以下是实验记录的表格：
请回答下列问题：
实验序号 螺线管直径/cm 螺线管匝数/匝 电流大小/A 磁场强度/T
1 1.98 157 0.2 0.41
2 1.98 157 0.4 0.78
3 1.98 157 0.6 1.13
4 1.98 314 0.6 2.24
5 1.98 471 0.6 3.31
6 3.96 157 0.6 1.13
7 5.94 157 0.6 1.13
（1）本实验的目的是研究通电螺线管内部的磁场强度与螺线管直径、螺线管匝数、 ________之间的关系。
（2）要研究通电螺线管内部磁场强度与螺线管直径之间的关系，应选择 ________（填实验序号）进行研究。
（3）本实验的结论是________。
24.电磁继电器是利用电磁铁来控制工作电路的一种________。它可以利用________电压、弱电流电路的通断，来间接控制________电压、________电流电路的通断。
25.小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索的如图所示电路（R 是一个压敏电阻）分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变________，衔铁与触点________（选填“1”或“2”）接触，电动机的转速变________。
26.科学研究成果从发现到发展应用都需要经过时间的洗礼。LED技术自1998年诞生以来，经过20多年的发展，已经成为当下照明工具的主流。
（1）校园路灯实行自动化管理，其内部装有一个光敏电阻R，R的阻值随光照强度变化关系如图乙。忽略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是________ 。
三．解答题
27.人们对自我保健越来越关注。图甲为某品牌足浴盆及相关参数。其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注入到一定量时压控开关S1 ， S2就会自动闭合，此时R1 ， R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
（1）图乙的工作电路中，处于保温状态时，工作的电阻是________。压控开关S1的作用是防止________，达到保护电路的目的。
（2）控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏。Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示。当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的________。
28.小强利用压力传感器，电磁继电器，阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
（1）车辆不超载时，工作电路中绿灯亮;当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请你判断灯________(选填“L1”或“L2”)是红灯。
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少？
（3）在水平路面上，要使该装置报警，通过车辆的最小重力为多少？
（4）请你运用所学物理知识，说明超载的一项危害________。
参考答案
1-5.B BACB
6-10.DACBA
11-15.CCBAC
16-22.BABAC DC
23. （1）线圈电流大小（或电流大小）
（2）3、6、7
（3）通电螺线管内部的磁场强度与螺线管直径无关，在线圈电流等条件相同时，螺线管匝数越多，磁场强度越强。在螺线管匝数等条件相同时，电流越大螺线管内部的磁场越强。或：通电螺线管内部的磁场强度与螺线管直径无关，线圈电流越大，螺线管匝数越多，磁场越强。或：通电螺线管内部的磁场强度与螺线管直径无关，在线圈电流等条件相同时，磁场强度与螺线管匝数成正比。在螺线管匝数等条件相同时，电流越大螺线管内部的磁场越强。
24.开关；低；高；强
25. 强；2；快
26. （1）B
27. （1）R1；足浴盆中没水时而电路处于工作状态
（2）D
28.（1）L2
（2）R的阻值应调节为30Ω
（3）在水平路面上，要使该装置报警，通过车辆的最小重力为8×104N
（4）超载的汽车质量大，惯性大，急刹车后滑行距离大，容易出交通事故
【解答】解：（1）由图示可知，车辆不超载时，衔铁接上端，L1亮，车辆超载时，衔铁接下端，L2亮，由题意知，L2是红灯．（2）车对水平地面的压力F=G=mg=20×103kg×10N/kg=2×105N，由图象可知，此时的输出电压U=1V，∵ ，∴电路总电阻： ，电阻R的阻值：R=R总-R线圈=50Ω-20Ω=30Ω；（3）当R=0Ω，输出电压最小，∵ ，∴输出最小电压：U0=IR线圈=0.02A×20Ω=0.4V，由图象可知，此时压力传感器受到的压力：F′=0.8×105N=8×104N；（4）超载的汽车质量大，惯性大，急刹车后滑行距离大，容易出交通事故． 答：（1）汽车超载．请你判断灯L2是红灯；（2）R的阻值应调节为30Ω；（3）在水平路面上，要使该装置报警，通过车辆的最小重力为8×104N；（4）超载的汽车质量大，惯性大，急刹车后滑行距离大，容易出交通事故．
