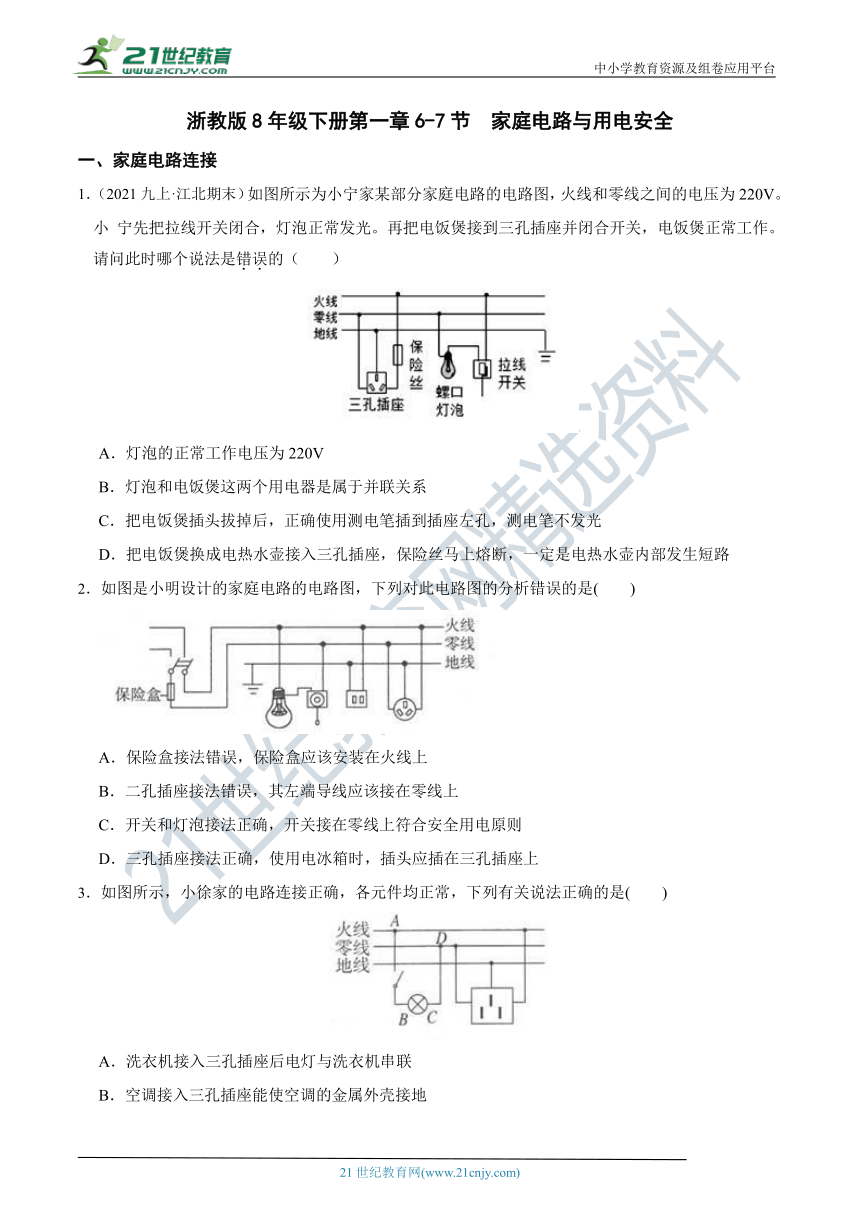

浙教版8年级下册第一章6-7节 家庭电路与用电安全
一、家庭电路连接
1．（2021九上·江北期末）如图所示为小宁家某部分家庭电路的电路图，火线和零线之间的电压为220V。小 宁先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　）
A．灯泡的正常工作电压为220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔不发光
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，一定是电热水壶内部发生短路
2．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是(　　)
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
3．如图所示，小徐家的电路连接正确，各元件均正常，下列有关说法正确的是(　　)
A．洗衣机接入三孔插座后电灯与洗衣机串联
B．空调接入三孔插座能使空调的金属外壳接地
C．人接触B点或C点都可能引起触电
D．断开开关时A、B两点都能使测电笔氖管发光

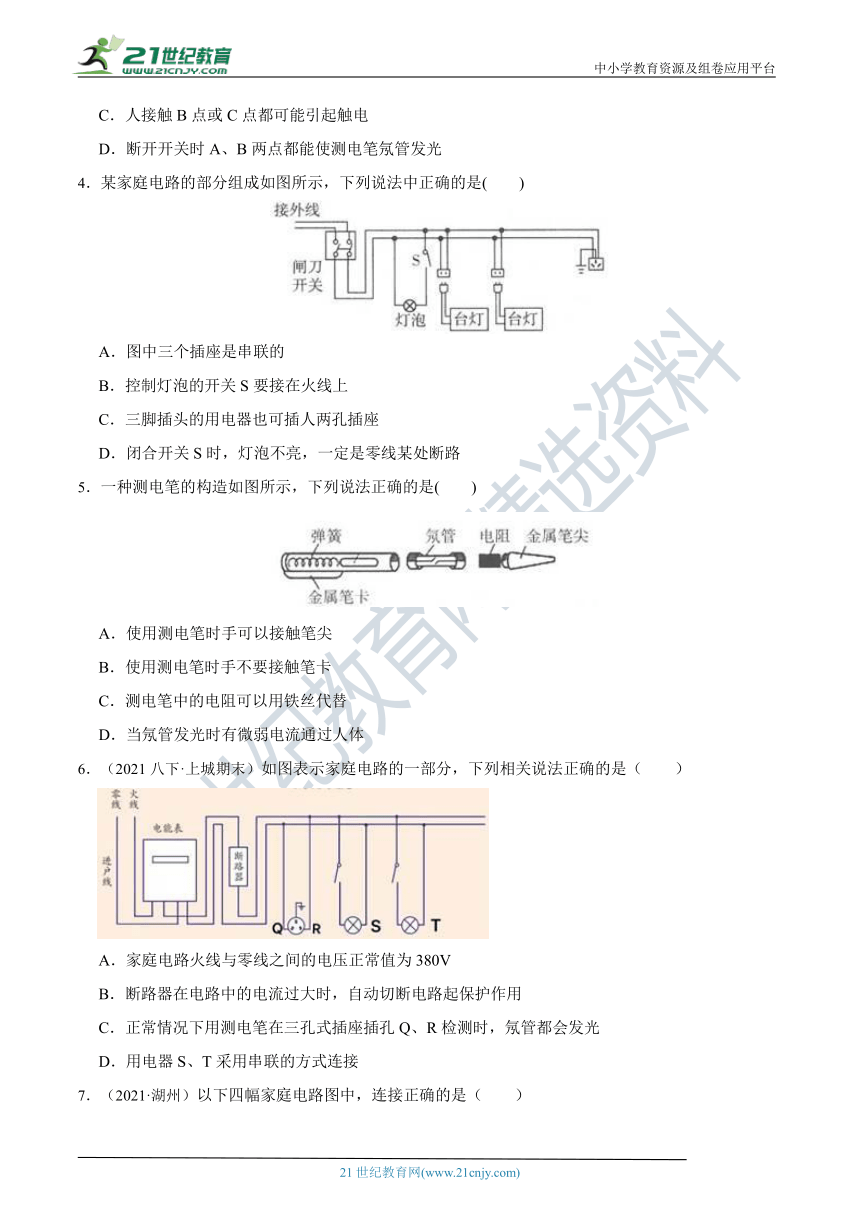

4．某家庭电路的部分组成如图所示，下列说法中正确的是(　　)
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插人两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
5．一种测电笔的构造如图所示，下列说法正确的是(　　)
A．使用测电笔时手可以接触笔尖
B．使用测电笔时手不要接触笔卡
C．测电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
6．（2021八下·上城期末）如图表示家庭电路的一部分，下列相关说法正确的是（　　）
A．家庭电路火线与零线之间的电压正常值为380V
B．断路器在电路中的电流过大时，自动切断电路起保护作用
C．正常情况下用测电笔在三孔式插座插孔Q、R检测时，氖管都会发光
D．用电器S、T采用串联的方式连接

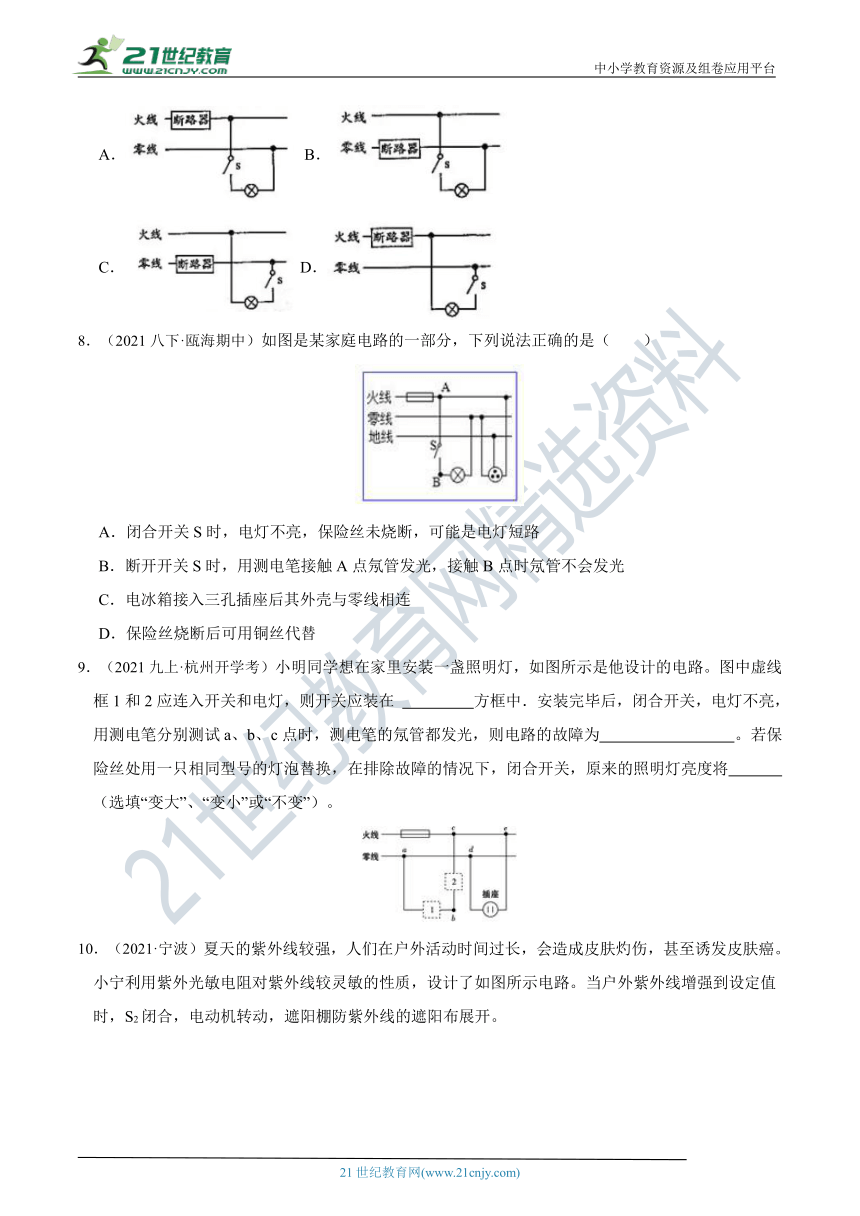

7．（2021·湖州）以下四幅家庭电路图中，连接正确的是（　　）
A．B．
C．D．
8．（2021八下·瓯海期中）如图是某家庭电路的一部分，下列说法正确的是（　　）
A．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
9．（2021九上·杭州开学考）小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 　 　方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为　 　。若保险丝处用一只相同型号的灯泡替换，在排除故障的情况下，闭合开关，原来的照明灯亮度将　 　（选填“变大”、“变小”或“不变”）。

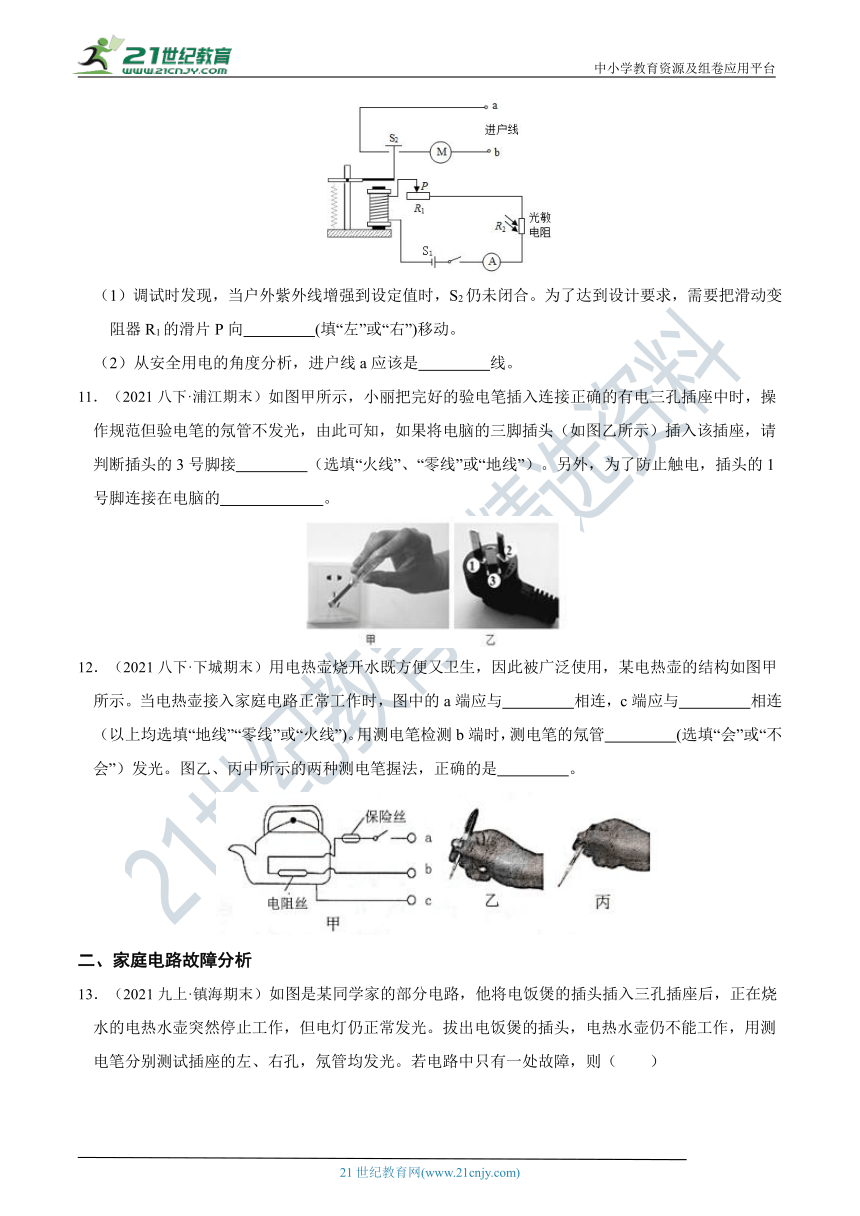

10．（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向　 　(填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是　 　线。
11．（2021八下·浦江期末）如图甲所示，小丽把完好的验电笔插入连接正确的有电三孔插座中时，操作规范但验电笔的氖管不发光，由此可知，如果将电脑的三脚插头（如图乙所示）插入该插座，请判断插头的3号脚接　 　（选填“火线”、“零线”或“地线”）。另外，为了防止触电，插头的1号脚连接在电脑的　 　。
12．（2021八下·下城期末）用电热壶烧开水既方便又卫生，因此被广泛使用，某电热壶的结构如图甲所示。当电热壶接入家庭电路正常工作时，图中的a端应与　 　相连，c端应与　 　相连（以上均选填“地线”“零线”或“火线”)。用测电笔检测b端时，测电笔的氖管　 　(选填“会”或“不会”）发光。图乙、丙中所示的两种测电笔握法，正确的是　 　。
二、家庭电路故障分析

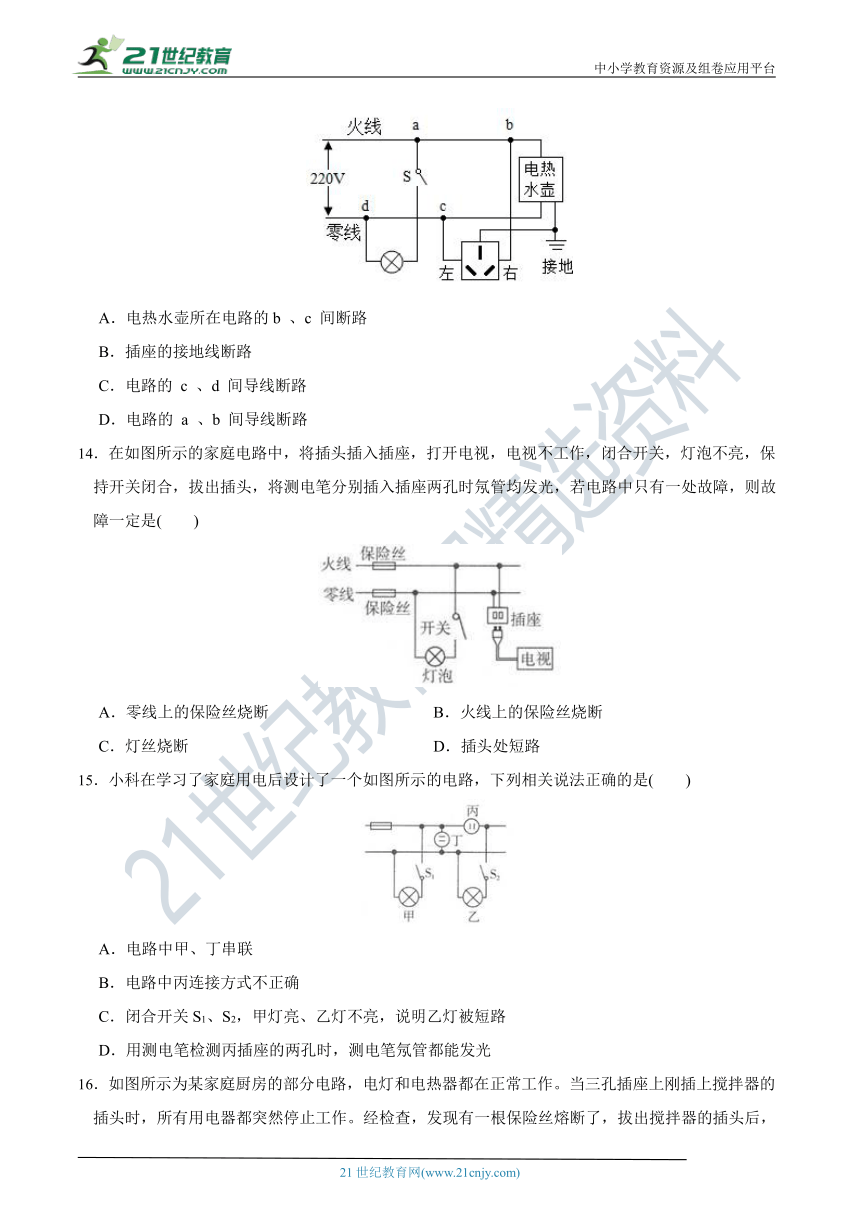

13．（2021九上·镇海期末）如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的b 、c 间断路
B．插座的接地线断路
C．电路的 c 、d 间导线断路
D．电路的 a 、b 间导线断路
14．在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，灯泡不亮，保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，若电路中只有一处故障，则故障一定是(　　)
A．零线上的保险丝烧断 B．火线上的保险丝烧断
C．灯丝烧断 D．插头处短路
15．小科在学习了家庭用电后设计了一个如图所示的电路，下列相关说法正确的是(　　)
A．电路中甲、丁串联
B．电路中丙连接方式不正确
C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
16．如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是(　　)
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
17．（2021九上·拱墅月考）如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．c、d两点间导线断路 B．灯L2所在支路断路
C．灯L2短路 D．c点左侧的零线断路
18．（2021八下·新昌期末）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在发光的电灯突然熄灭，但电视机仍正常发光，拔出电饭煲的插头，电灯仍不能工作，用测电笔分别去测试插座的左、右孔，氖管不发光。若电路中只有一处故障，则（　　）
A．电灯所在电路的b、c间断路 B．插座的接地线断路
C．电路的a、b间导线断路 D．电路的c、d导线间断路
19．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断以下电路情况(填“短路”“断路”或“正常”)：
（1）L0不亮，说明该支路　 　。
（2）L0正常发光，说明该支路　 　。
（3）L0发光呈暗红色，说明该支路　 　。
20．（2021八下·仙居期末）电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1，请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的　 　线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压　 　220V。(填“大于”、“小于”或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处　 　。
21．（2021八下·吴兴期末）小沈同学家中保险丝突然熔断，他判断应该是家中用电器发生短路，于是用下列方法进行检测。如图所示，断开所有用电器的开关，用一只普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L发出暗红色的光（发光不正常），说明L1　 　；只闭合S、S2，若L正常发光，说明 L2　 　。（均选填“正常”“短路”或“断路”）
22．（2021八下·义乌期中）如图，小明发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如图甲，图乙），发现两盏灯均不亮，则该电路的故障是　 　。具 体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时， 发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为　 　。
三、用电安全
23．关于如图所示的四幅图，下列说法正确的是(　　)
A．甲图使用三孔插座是为了节能
B．乙图三脚插头内有一根导线与用电器的外壳相连
C．丙图熔丝(俗称保险丝)烧断一定是发生了短路
D．丁图高压警示牌提醒我们安全电压为220伏
24．下列是小丽关于家庭电路和安全用电的一些说法，其中错误的是(　　)
A．安全用电的原则是不接触低压带电体，不靠近高压带电体．
B．只有不高于220 V的电压才是安全的
C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是同时接人的用电器过多
D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用
25．（2021八下·滨江期中）下列说法正确的是（　　）
A．家庭电路中，为了安全起见插座不能直接接在零线和火线之间
B．家庭电路中，由于铜的导电性能好，应用铜导线替代熔丝更不容易跳闸
C．奥斯特实验证明了通电导体周围有磁场并提出了磁感线
D．卢瑟福α粒子散射实验证明了原子核的存在且原子核很小
26．（2021八下·滨江期中）如图所示的装置是网站上所出售的一款在家庭电路中使用的定时插座，该插座具有当用电器充满电时自动切断电路的功能，该功能可以防止电池过充而被损，也可以按照我们所设定的时间给用电器供电。关于定时插座下列说法正确的是（　　）
A．定时插座上的多个插座是串联关系
B．插座上的定时开关应接在零线上
C．插座内只有火线和零线两根导线
D．正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光
27．在学习家庭用电时，老师们总是会画这样的简笔画，如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则(　　)
A．甲、乙都会触电 B．甲、丙都会触电
C．丙、丁都会触电 D．乙、丁都会触电
28．一位“魔术师”在铺有塑料地毯的舞台，上表演不怕电的“魔术”，他将一盏零线普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“魔术师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“魔术师”的皮肤，发现测电笔的氖管都发光。对此表演的合理解释是(　　)
A．如果“魔术师”此时光脚直接站在地上，也不会触电
B．“魔术师"的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
29．（2021九上·拱墅月考）据统计我国每年约有8000人死于触电，因此生活中必须注意用电安全。以下用电做法安全的是（　　）
A．用干燥的手触摸教室墙上的电灯开关
B．用木棍打落困在高压电线上的风筝
C．用手同时触摸24V蓄电池的正负电极
D．用一块接线板接多个大功率电器同时工作
30．洗衣机的使用把人们从手工洗衣这一繁琐的家务中解放了出来。比较下面甲、乙两图中所示的做法，你认为哪一种做法更安全？　 　 ，原因是　 　。
31．暑期持续的“桑拿天”，居民家里的空调、电扇都不停运转，导致电路火灾时有发生，火警电话不断，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据学过的科学知识回答下列问题。
（1）“超负荷”是指图　 　(填“①”或“②”)中所示情况。
（2）请你提出一条预防这种火灾发生应采取的措施：　 　。
32．如图所示，甲图中鸟A提示鸟B：“快飞，你会触电的！”鸟B说：“你为什么不会触电？”鸟A回答说：“　 　”鸟B由于怕触电，飞到了图乙中的位置，此时鸟B将　 　(填“会触电”或“不会触电”)。
33．现代家庭电气化程度越来 火线保险丝越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，其电阻是44Ω，电路中还有额定电流为10A的保险丝。
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200 kΩ 5 kΩ
手与脚之间电阻 300 kΩ 8.8kΩ
手与塑料鞋底之间电阻 8 000 kΩ 10 kΩ
（1）保险丝是由　 　大、　 　低的铅锑合金组成的。
（2）只有用电器R接人电路时，通过保险丝的电流为多少？
（3）一个出汗的人，赤脚站在地上，由于不小心手接触火线，发生触电事故，则通过人体的电流是多少？试分析保险丝会不会熔断。(上表电阻数据仅适用于此人)
34．分析下面两幅图片。
（1）图甲中，触电的原因是人体靠近　 　带电体产生电弧，与大地连通形成通路，造成触电。
（2）图乙中，触电的原因是站在大地上的人体接触火线，通过　 　使得　 　和大地连通形成通路，造成触电。
（3）根据图示，可知常见触电的实质是人体直接或间接与　 　连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触　 　或靠近高压线。
答案解析部分
1．【答案】D2．【答案】C3．【答案】B4．【答案】B5．【答案】D6．【答案】B
7．【答案】A8．【答案】B
9．【答案】2；进户零线断路；变小
10．【答案】（1）右（2）相(火)
11．【答案】火线；金属外壳
12．【答案】火线；地线；不会；丙
13．【答案】C14．【答案】A15．【答案】B16．【答案】B17．【答案】A18．【答案】C
19．【答案】（1）断路（2）短路（3）正常
20．【答案】（1）火（2）小于（3）短路
21．【答案】正常；短路
22．【答案】断路（或开路）；BC 处断路（或 BC 处开路）
23．【答案】B24．【答案】B25．【答案】D26．【答案】D27．【答案】C28．【答案】C
29．【答案】A
30．【答案】乙；有接地线，更安全
31．【答案】（1）①（2）避免同时使用多个大功率用电器(或在电路中安装保险丝)
32．【答案】我的两个爪子之间的电压很小；会触电
33．【答案】（1）电阻率；熔点
（2）I= =5 A。
（3）I人= =0.025 A，
I总=5 A+0.025 A=5.025 A，
5.025 A<10 A，人触电时干路的电流未达到保险丝的额定电流，因此，保险丝不会熔断。
34．【答案】（1）高压（2）人体；火线（3）火线；火线
