第1章 电与磁 专项提升卷（1.6-1.7 含答案）

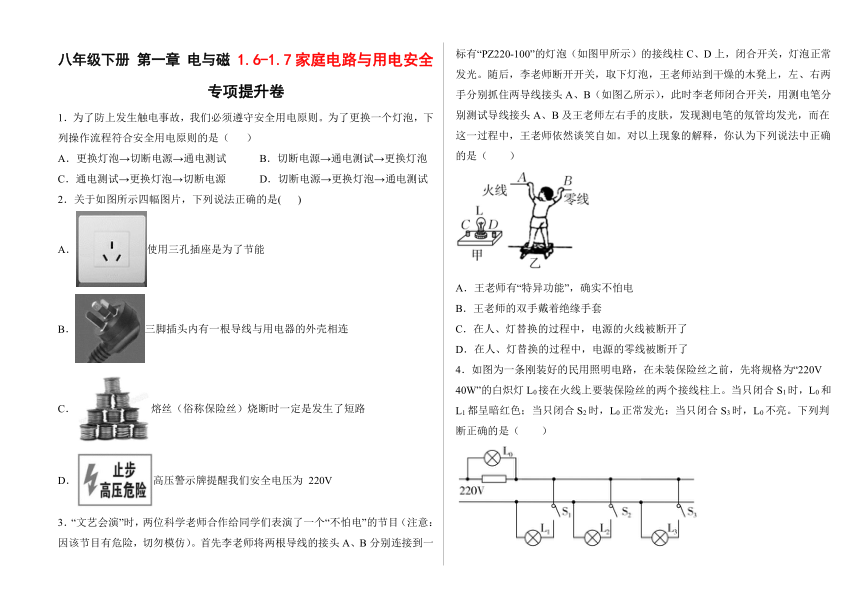

八年级下册 第一章 电与磁 1.6-1.7家庭电路与用电安全 专项提升卷
1．为了防上发生触电事故，我们必须遵守安全用电原则。为了更换一个灯泡，下列操作流程符合安全用电原则的是（ ）
A．更换灯泡→切断电源→通电测试 B．切断电源→通电测试→更换灯泡
C．通电测试→更换灯泡→切断电源 D．切断电源→更换灯泡→通电测试
2．关于如图所示四幅图片，下列说法正确的是( )
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝（俗称保险丝）烧断时一定是发生了短路
D．高压警示牌提醒我们安全电压为 220V
3．“文艺会演”时，两位科学老师合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，切勿模仿）。首先李老师将两根导线的接头A、B分别连接到一标有“PZ220-100”的灯泡（如图甲所示）的接线柱C、D上，闭合开关，灯泡正常发光。随后，李老师断开开关，取下灯泡，王老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时李老师闭合开关，用测电笔分别测试导线接头A、B及王老师左右手的皮肤，发现测电笔的氖管均发光，而在这一过程中，王老师依然谈笑自如。对以上现象的解释，你认为下列说法中正确的是（　　）
A．王老师有“特异功能”，确实不怕电
B．王老师的双手戴着绝缘手套
C．在人、灯替换的过程中，电源的火线被断开了
D．在人、灯替换的过程中，电源的零线被断开了
4．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V　40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上。当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮。下列判断正确的是（　　）
A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．L2所在支路开路

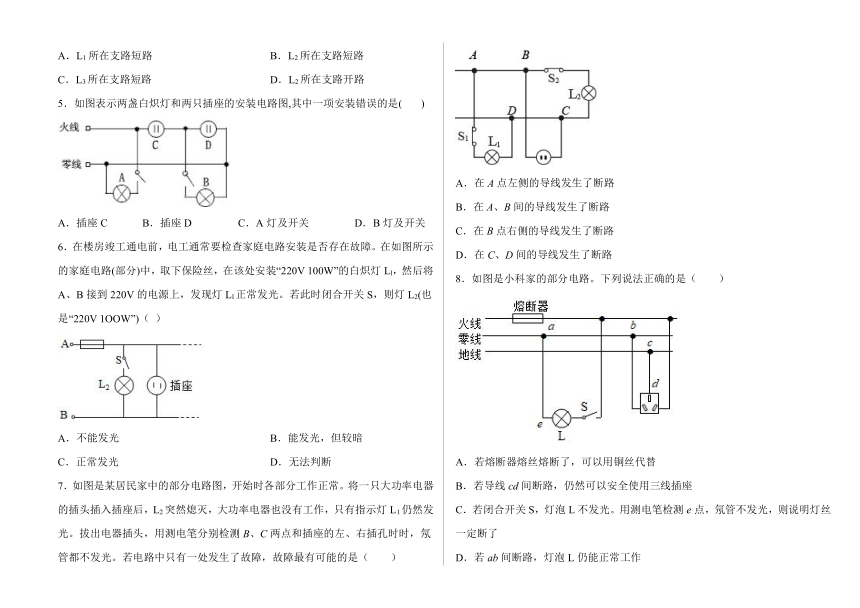

5．如图表示两盏白炽灯和两只插座的安装电路图,其中一项安装错误的是( )
A．插座C B．插座D C．A灯及开关 D．B灯及开关
6．在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L2(也是“220V 1OOW”)（ ）
A．不能发光 B．能发光，但较暗
C．正常发光 D．无法判断
7．如图是某居民家中的部分电路图，开始时各部分工作正常。将一只大功率电器的插头插入插座后，L2突然熄灭，大功率电器也没有工作，只有指示灯L1仍然发光。拔出电器插头，用测电笔分别检测B、C两点和插座的左、右插孔时时，氖管都不发光。若电路中只有一处发生了故障，故障最有可能的是（　　）
A．在A点左侧的导线发生了断路
B．在A、B间的导线发生了断路
C．在B点右侧的导线发生了断路
D．在C、D间的导线发生了断路
8．如图是小科家的部分电路。下列说法正确的是（　　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作

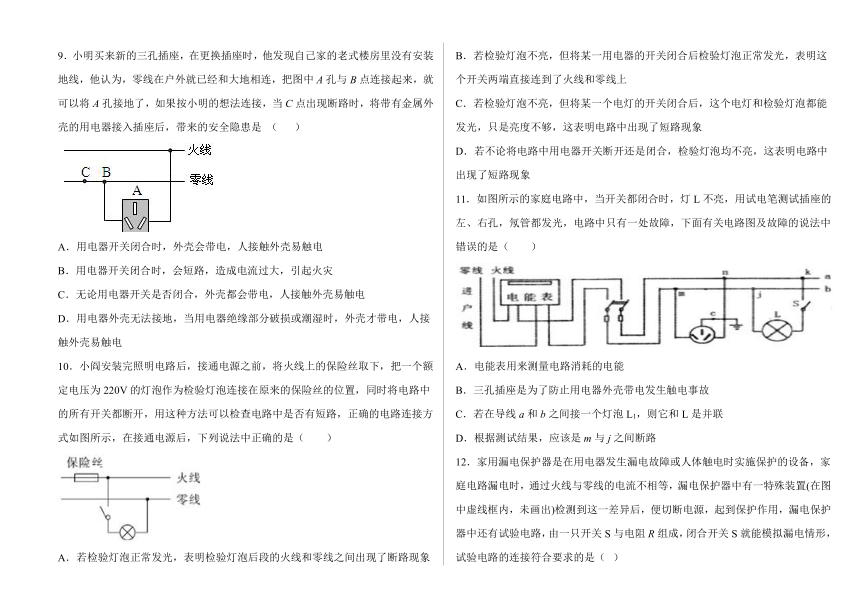

9．小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，他认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小明的想法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是 （ ）

A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
10．小阎安装完照明电路后，接通电源之前，将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来的保险丝的位置，同时将电路中的所有开关都断开，用这种方法可以检查电路中是否有短路，正确的电路连接方式如图所示，在接通电源后，下列说法中正确的是（　　）
A．若检验灯泡正常发光，表明检验灯泡后段的火线和零线之间出现了断路现象
B．若检验灯泡不亮，但将某一用电器的开关闭合后检验灯泡正常发光，表明这个开关两端直接连到了火线和零线上
C．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象
D．若不论将电路中用电器开关断开还是闭合，检验灯泡均不亮，这表明电路中出现了短路现象
11．如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（　　）
A．电能表用来测量电路消耗的电能
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路

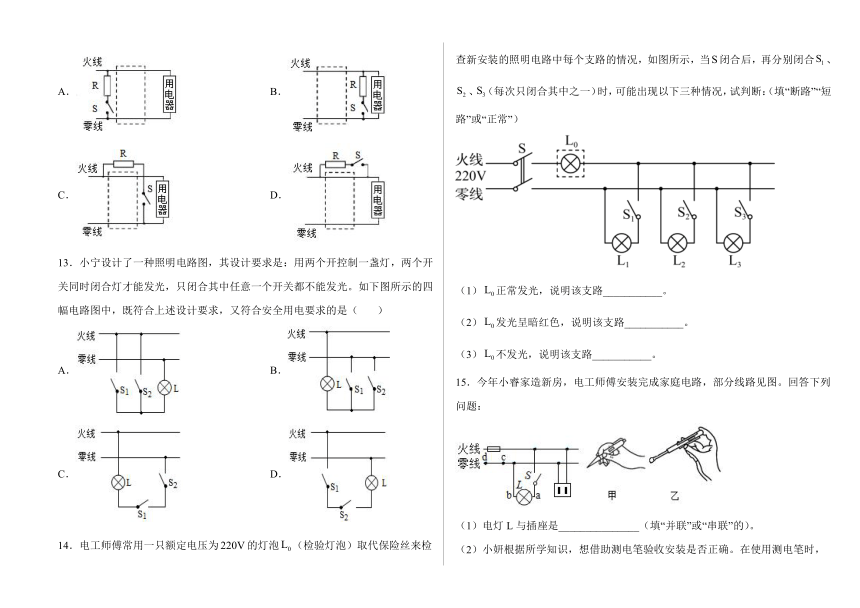

12．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（ ）
A． B．
C． D．
13．小宁设计了一种照明电路图，其设计要求是：用两个开控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关都不能发光。如下图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（ ）
A． B．
C． D．
14．电工师傅常用一只额定电压为的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当闭合后，再分别闭合、、（每次只闭合其中之一）时，可能出现以下三种情况，试判断：（填“断路”“短路”或“正常”）
（1）正常发光，说明该支路___________。
（2）发光呈暗红色，说明该支路___________。
（3）不发光，说明该支路___________。
15．今年小睿家造新房，电工师傅安装完成家庭电路，部分线路见图。回答下列问题：
（1）电灯L与插座是_______________（填“并联”或“串联”的）。
（2）小妍根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，____________（填“甲”或“乙”）的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是_____________________。（填字母编号）
A 插座发生短路 B 进户的火线断路
C cd间断路 D ab间断路
16．如图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光。
（1）你判定此电路故障应是_____。
A．相线和零线短路
B．电灯L短路
C．电线AB段某处断路
D．电线BC段某处断路
（2）小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是_____点。
三、填空题
17．如图为家庭常用的一只完好的接线板，将插头插入插座后，闭合开关 S，指示灯发光， 如果此时用测电笔进行正确的测量，会发现其中有________个孔能使测电笔发光，连接接线板的线（连接线）内有________条导线。
18．图甲是台灯的实物图，图乙是该台灯的电路图，AB 表示台灯插头的两个插脚。
（1）从使用的安全性考虑，台灯插头的插脚 A 应与丙图中两孔插座的________孔相连（填字母）。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G 点左侧的零线断了，其他元件都完好。此时丙图的开关S 断开，用测电笔检测 E、F、G 各点，氖管发光的有________。
（3）丁图是某种测电笔的结构图，使用时手应该接触测电笔的________部位（填字母）。
19．如图是小衢设计的家庭电路图，据图可知，进户线A和B中，______是火线，图中的方框内需要填入开关和电灯的符号，开关应该填在______处（填“X”或“Y”）。小衢据图正确安装完毕，闭合开关，电灯不亮。用测电笔测试电灯两接线处及a点时，测电笔的氖管都发光，则电路的故障为______。
20．断路器又叫空气开关，有闸刀开关短路保护、过载保护的特点，同时当人接触火线，电流经人体流入大地时也能“掉闸”保护，所以断路器已替代过时的闸刀开关。电工安装好电路后通过一系列操作可判断电路的故障。
(1)当电工安装好家庭照明电路，断开所有电器开关，推上配电盘上总断路器，然后逐个推上照明电路、空调插座、冰箱各支路断路器。若只要推上插座支路断路器，总断路器就“掉闸”，说明该条电路出现的故障是______；
21．安全用电无小事。
（1）图甲是小明家部分家庭电路的电路图，小明在家用台灯L2学习时，突然台灯L2的灯丝断了，而屋内的照明灯L1依然正常发光，若小明将屋内的照明灯L1的开关S1断开，用测电笔检测灯L1两端的a、b两点，会发现________（填 “a”、 “b”或 “都”）能使测电笔的氖管发光，这样连接的电路是危险的；
（2）图乙是用电热水壶烧水的情景，下列说法正确的是________。
①图b中标有 “PE”的导线插头应该接图a中标有 “2”的插孔
②使用了标有 “PE”的导线，即使壶壳带电，人接触它也无触电危险
③如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代
22．小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器使用。
( )
参考答案：
1．D
2．B
3．D
4．B
5．A
6．A
7．B
8．D
9．A
10．B
11．D
12．C
13．D
14． 短路 正常 断路
15． 并联 乙 C
16． D CD
17． 4 3
18． D E、F、G A
19． A X 进户线零线断路
20． 短路
21． 都 ②
22．
