第1章 电与磁 提高强化练习（1.3-1.5）（含答案）

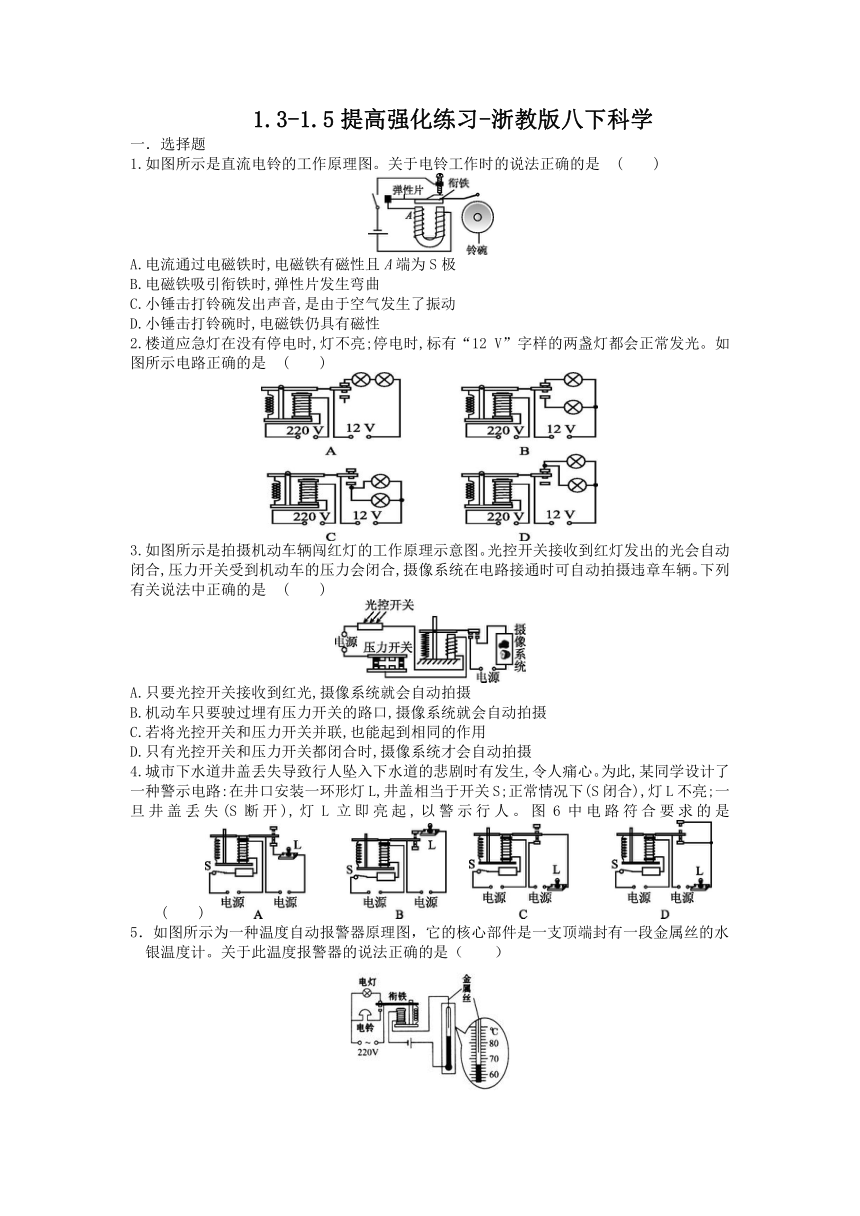

1.3-1.5提高强化练习-浙教版八下科学
一．选择题
1.如图所示是直流电铃的工作原理图。关于电铃工作时的说法正确的是 (　　)
A.电流通过电磁铁时,电磁铁有磁性且A端为S极
B.电磁铁吸引衔铁时,弹性片发生弯曲
C.小锤击打铃碗发出声音,是由于空气发生了振动
D.小锤击打铃碗时,电磁铁仍具有磁性
2.楼道应急灯在没有停电时,灯不亮;停电时,标有“12 V”字样的两盏灯都会正常发光。如图所示电路正确的是 (　　)
3.如图所示是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合,压力开关受到机动车的压力会闭合,摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中正确的是 (　　)
A.只要光控开关接收到红光,摄像系统就会自动拍摄
B.机动车只要驶过埋有压力开关的路口,摄像系统就会自动拍摄
C.若将光控开关和压力开关并联,也能起到相同的作用
D.只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄
4.城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路:在井口安装一环形灯L,井盖相当于开关S;正常情况下(S闭合),灯L不亮;一旦井盖丢失(S断开),灯L立即亮起,以警示行人。图6中电路符合要求的是 (　　)

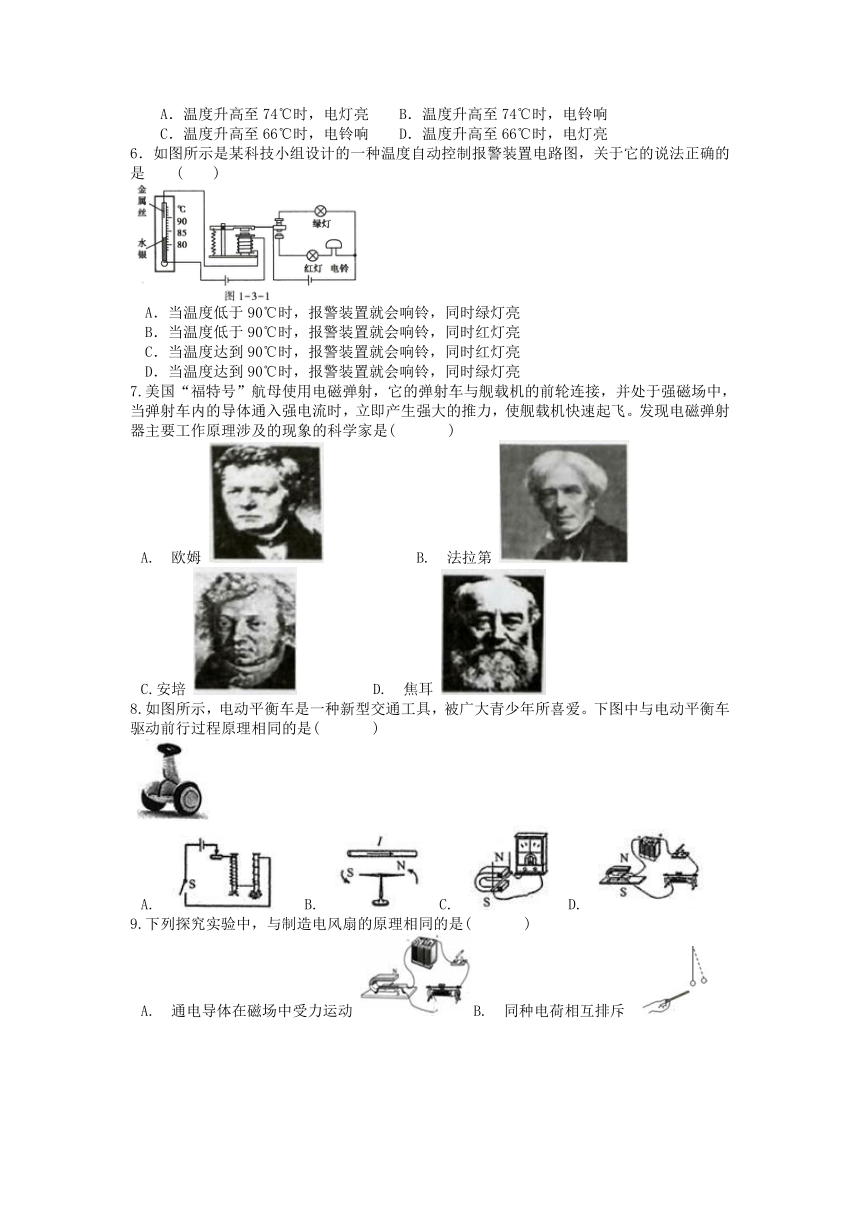

5．如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。关于此温度报警器的说法正确的是（ ）
A．温度升高至74℃时，电灯亮 B．温度升高至74℃时，电铃响
C．温度升高至66℃时，电铃响 D．温度升高至66℃时，电灯亮
6．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是 ( )
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
7.美国“福特号”航母使用电磁弹射，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。发现电磁弹射器主要工作原理涉及的现象的科学家是( )
A. 欧姆 B. 法拉第
C.安培 D. 焦耳
8.如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。下图中与电动平衡车驱动前行过程原理相同的是( )
A. B. C. D.
9.下列探究实验中，与制造电风扇的原理相同的是( )
A. 通电导体在磁场中受力运动 B. 同种电荷相互排斥

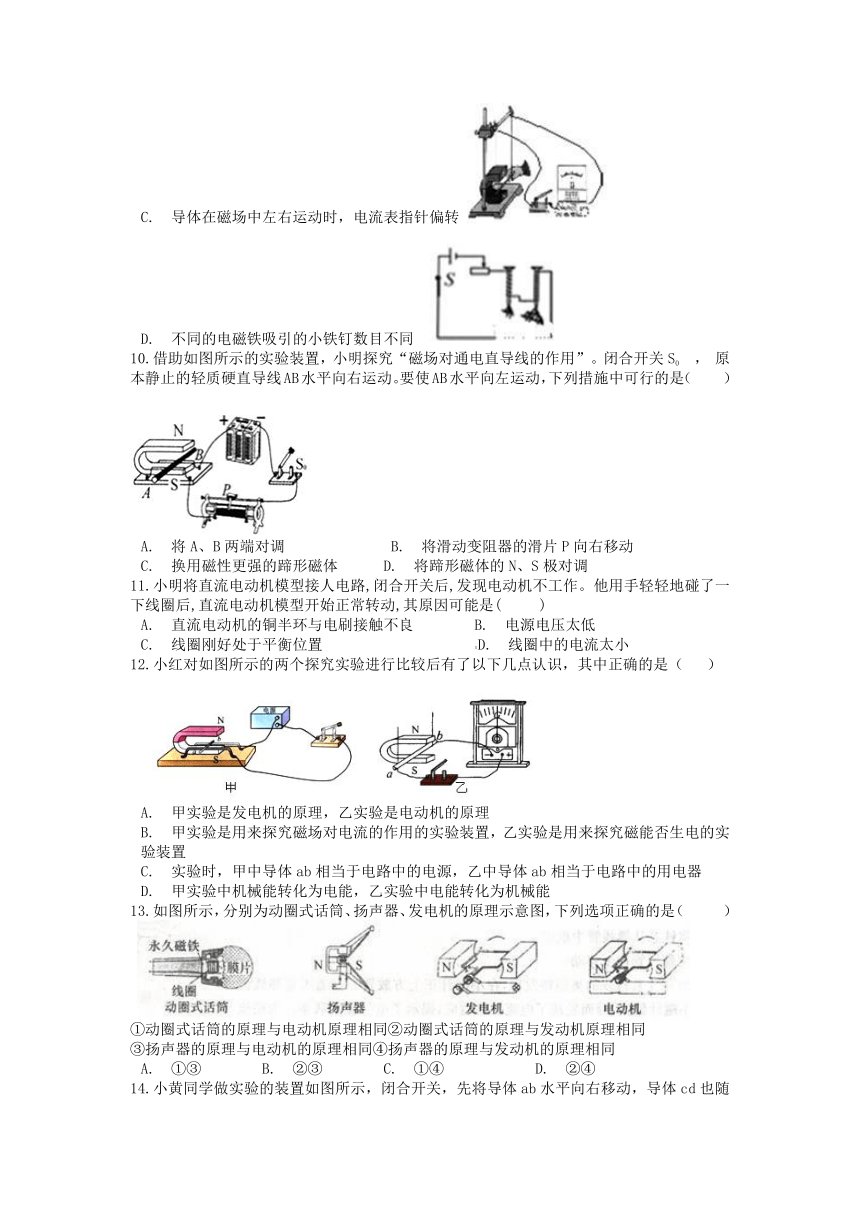

C. 导体在磁场中左右运动时，电流表指针偏转
D. 不同的电磁铁吸引的小铁钉数目不同
10.借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”。闭合开关S0 ， 原本静止的轻质硬直导线AB水平向右运动。要使AB水平向左运动，下列措施中可行的是（　　）
A. 将A、B两端对调 B. 将滑动变阻器的滑片P向右移动
C. 换用磁性更强的蹄形磁体 D. 将蹄形磁体的N、S极对调
11.小明将直流电动机模型接人电路,闭合开关后,发现电动机不工作。他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是( )
A. 直流电动机的铜半环与电刷接触不良 B. 电源电压太低
C. 线圈刚好处于平衡位置 D. 线圈中的电流太小
12.小红对如图所示的两个探究实验进行比较后有了以下几点认识，其中正确的是（ ）

A. 甲实验是发电机的原理，乙实验是电动机的原理
B. 甲实验是用来探究磁场对电流的作用的实验装置，乙实验是用来探究磁能否生电的实验装置
C. 实验时，甲中导体ab相当于电路中的电源，乙中导体ab相当于电路中的用电器
D. 甲实验中机械能转化为电能，乙实验中电能转化为机械能
13.如图所示，分别为动圈式话筒、扬声器、发电机的原理示意图，下列选项正确的是（ ）
①动圈式话筒的原理与电动机原理相同②动圈式话筒的原理与发动机原理相同
③扬声器的原理与电动机的原理相同④扬声器的原理与发动机的原理相同
A. ①③ B. ②③ C. ①④ D. ②④

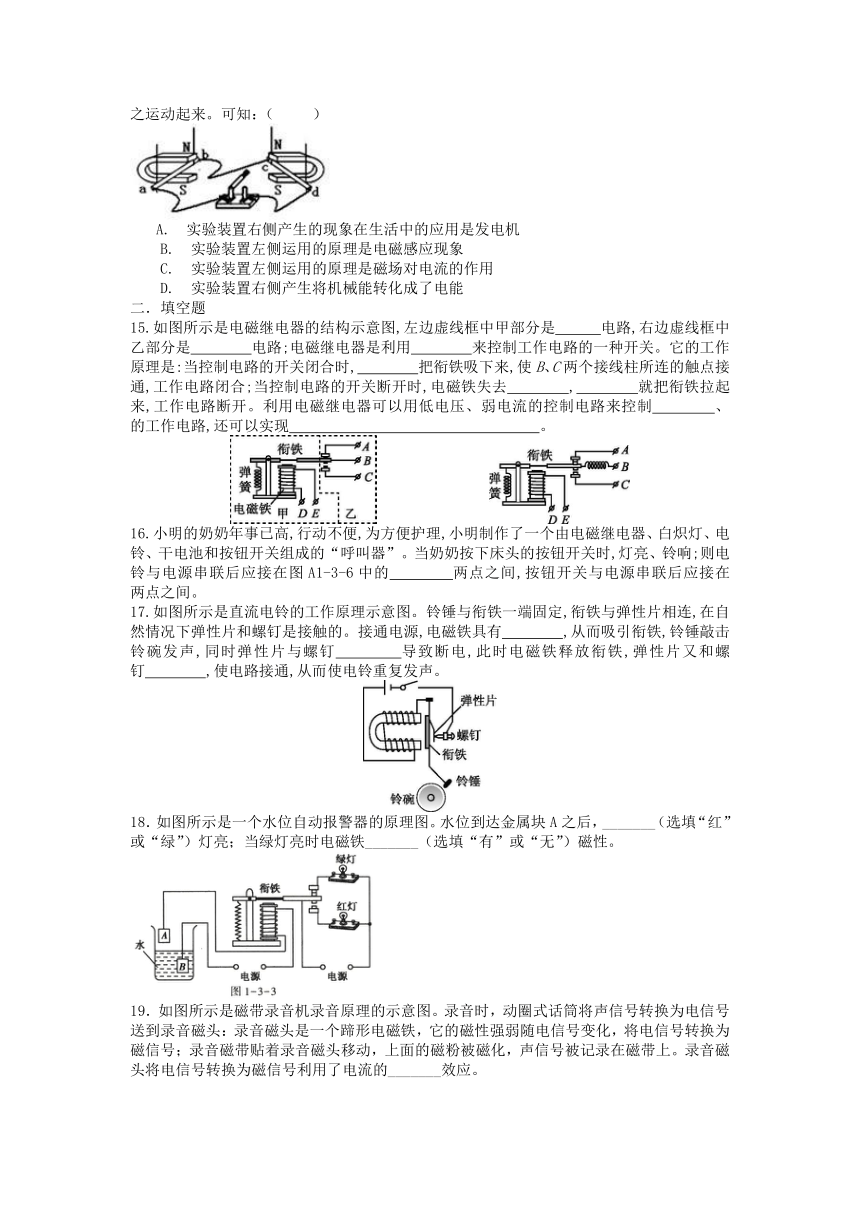

14.小黄同学做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之运动起来。可知：（ ）
A. 实验装置右侧产生的现象在生活中的应用是发电机
B. 实验装置左侧运用的原理是电磁感应现象
C. 实验装置左侧运用的原理是磁场对电流的作用
D. 实验装置右侧产生将机械能转化成了电能
二．填空题
15.如图所示是电磁继电器的结构示意图,左边虚线框中甲部分是　　　电路,右边虚线框中乙部分是　　　　电路;电磁继电器是利用　　　　来控制工作电路的一种开关。它的工作原理是:当控制电路的开关闭合时,　　　　把衔铁吸下来,使B、C两个接线柱所连的触点接通,工作电路闭合;当控制电路的开关断开时,电磁铁失去　　　　,　　　　就把衔铁拉起来,工作电路断开。利用电磁继电器可以用低电压、弱电流的控制电路来控制　　　　、　　　　的工作电路,还可以实现　 。
16.小明的奶奶年事已高,行动不便,为方便护理,小明制作了一个由电磁继电器、白炽灯、电铃、干电池和按钮开关组成的“呼叫器”。当奶奶按下床头的按钮开关时,灯亮、铃响;则电铃与电源串联后应接在图A1-3-6中的　　　　两点之间,按钮开关与电源串联后应接在　　　　两点之间。
17.如图所示是直流电铃的工作原理示意图。铃锤与衔铁一端固定,衔铁与弹性片相连,在自然情况下弹性片和螺钉是接触的。接通电源,电磁铁具有　　　　,从而吸引衔铁,铃锤敲击铃碗发声,同时弹性片与螺钉　　　　导致断电,此时电磁铁释放衔铁,弹性片又和螺钉　　　　,使电路接通,从而使电铃重复发声。
18．如图所示是一个水位自动报警器的原理图。水位到达金属块A之后，_______（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_______（选填“有”或“无”）磁性。
19．如图所示是磁带录音机录音原理的示意图。录音时，动圈式话筒将声信号转换为电信号送到录音磁头：录音磁头是一个蹄形电磁铁，它的磁性强弱随电信号变化，将电信号转换为磁信号；录音磁带贴着录音磁头移动，上面的磁粉被磁化，声信号被记录在磁带上。录音磁头将电信号转换为磁信号利用了电流的_______效应。
20.现代社会提倡节能环保，如图所示为一种发电旋转门，该旋转门安装了一个特殊装置，当行人推动旋转门就会产生电能并存储，由此判断发电旋转门的工作原理与________(选填“发电机”或“电动机”)相同，它是将人们推门时的 ________能转化为电能。
21.如图所示是直流电动机的模式图，直流电动机是根据________的原理制成的，它利用________与电刷的接触方式，解决了线圈连续转动和导线缠绕问题。
22.医学上使用的心肺机是用“电动泵”替代心脏，推动血液循环。工作原理如图：
（1）当线圈中的电流从b流向a时，线圈的左端为________极，此时活塞将向________运动（填“左”或“右”）；
（2）若要维持电动泵的持续工作，ab间应该接入________（填“直流电”或“交流电”）。
23. 如图有关电与磁现象的图示中，与发电机工作原理相同的是________ ；丙图通电嫘线管的左端为　________ 极．
三、实验探究题
24.如图是探究“通电导体在磁场中是否受到力的作用”的实验装置。
（1）给直导线(铝棒)通电时，同学们根据观察到________的现象，说明磁场对通电导体有力的作用。
（2）为探究“通电导体在磁场中受力方向是否与电流方向有关”，正确的操作是________，观察直导线的运动情况。
25.如图所示的演示实验，给直导线（铝棒）通电，观察到直导线运动起来．
（1）________就是根据这个原理制成的（选填“电动机”或“发电机”）．
（2）当改变直导线中的电流大小时，发现导线运动情况不同，请根据这个现象提出一个可探究的问题 ________．
四．解答题
26.小明利用实验室的电磁继电器、阻值随温度变化的电阻R1、滑动变阻器R 、发热电阻丝R0设计了一个恒温箱控制电路。如图1-3-16甲所示，恒温箱加热器的电源电压为220 V，加热电热丝R0和电阻R 处于恒温箱内，图乙是电阻R 的阻值随温度变化的关系曲线。电磁继电器所在的控制电路的电源电压U=9 V，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30 mA时，电磁继电器的衔铁被吸下来。
(1)请用笔画线代替导线，按照题意将图中的电路连接完整；
(2)在升温的过程中，电阻R1两端的电压会______（选填“变大”“变小”或“不变”）；
(3)如果要使恒温箱内的温度升高，合理的操作方法是________________________________；
(4)当滑动变阻器R2接入电路中的电阻为250Ω时，接通电路，加热发热电阻丝能使恒温箱的温度升高到多少℃并保持不变。
27.图甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路。继电器线圈的电阻为150欧。当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
(1)从图甲中可得50℃时热敏电阻的阻值为_____欧。
(2)恒温箱的加热器应接在A、B端还是C、D端？
若恒温箱内的温度达到100 ℃时，通过计算分析恒温箱加热器是否处于工作状态？
参考答案
1-5.BDDBB
6-10.CCDAD
11-14.CBBB
15.控制　工作　电磁铁　电磁铁　磁性　弹簧
高电压　强电流　远距离控制与自动控制
16.B、C　D、E
17.磁性　分离　接触
18. 红 无
19. 磁
20. 发电机；机械
21. 通电线圈在磁场中受到力的作用；换向器
22. （1）S；右
（2）交流电
23. 乙；S（或南）
24. （1）直导线运动
（2）在磁场方向不变的情况下，改变导体中电流的方向
25. （1）电动机
（2）通电导线在磁场中的受力情况与电流大小的关系．
26. (1)如图所示
(2)变大
(3)将R 的滑片向左移动
(4) 50℃
解析 (1)分析题意可知，阻值随温度变化的电阻R 与电磁继电器组合成一个控制发热电阻工作的自动开关，即电阻R 、滑动变阻器R 与电磁继电器构成控制电路，发热电阻丝R0接在220 V的电路中构成工作电路；(2)由题图乙中图像可知，当温度升高时，R 的电阻变大，由串联分压的原理可知，R 两端的电压变大；(3)如果要使恒温箱内的温度升高，则需向左调节滑动变阻器的滑片使其阻值变小，使R 的电阻更大时，线圈中电流才达到30 mA，由图乙知，R 的阻值随温度的升高而增大，可以达到恒温箱温度升高的目的。(4)已知U=9 V，电磁继电器的动作电流I=30 mA=0.03 A，则当电磁继电器刚好动作时控制电路的总电阻为，当滑动变阻器R 接入电路的电阻为250 Ω时，电阻R 的阻值为R =R-R =300 Ω-250 Ω=50 Ω，查图像知对应的温度为50℃。
27．(1) 90
( 2)A、B端
(3)见解析
解析 (1)分析题图甲可知，50℃时热敏电阻的阻值为90 Ω。
(2)当温度较低的时候，热敏电阻的阻值较大，控制电路中的电流较小，继电器的衔铁不能被吸合，此时是需要加热的，恒温箱内的加热器要工作，所以应把恒温箱内的加热器接在A、B端。
(3)由题图甲可知100℃时R=50 Ω，控制电路的电流=0.03 A=30 mA，由题意可知，当线圈中的电流大于或等于28毫安时，继电器的衔铁被吸合，故恒温箱加热器处于不工作状态。
