2022浙教版八年级下册科学第一章电与磁检测卷（二）（含答案）

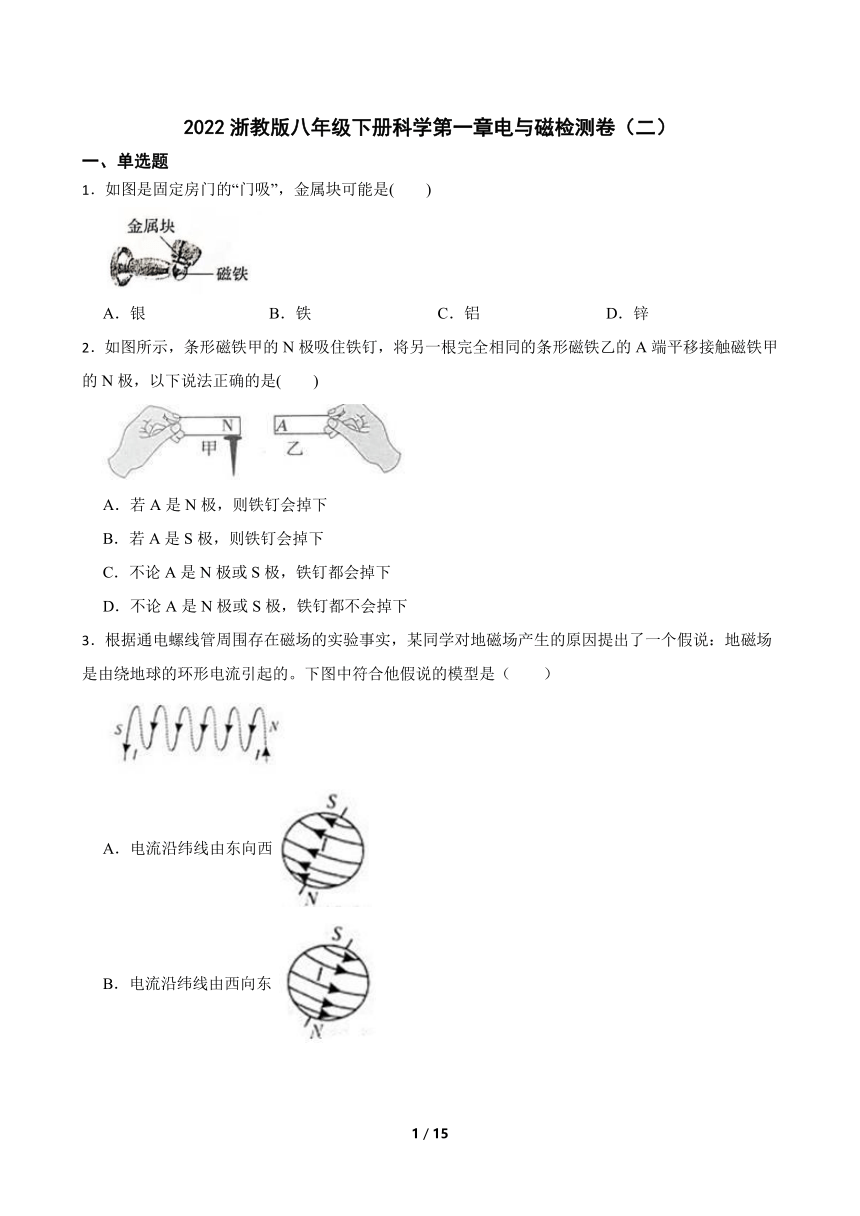

2022浙教版八年级下册科学第一章电与磁检测卷（二）
一、单选题
1．如图是固定房门的“门吸”，金属块可能是(　　)
A．银 B．铁 C．铝 D．锌
2．如图所示，条形磁铁甲的N极吸住铁钉，将另一根完全相同的条形磁铁乙的A端平移接触磁铁甲的N极，以下说法正确的是(　　)
A．若A是N极，则铁钉会掉下
B．若A是S极，则铁钉会掉下
C．不论A是N极或S极，铁钉都会掉下
D．不论A是N极或S极，铁钉都不会掉下
3．根据通电螺线管周围存在磁场的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下图中符合他假说的模型是（　　）
A．电流沿纬线由东向西
B．电流沿纬线由西向东
C．电流沿经线由北向南
D．电流沿经线由南向北

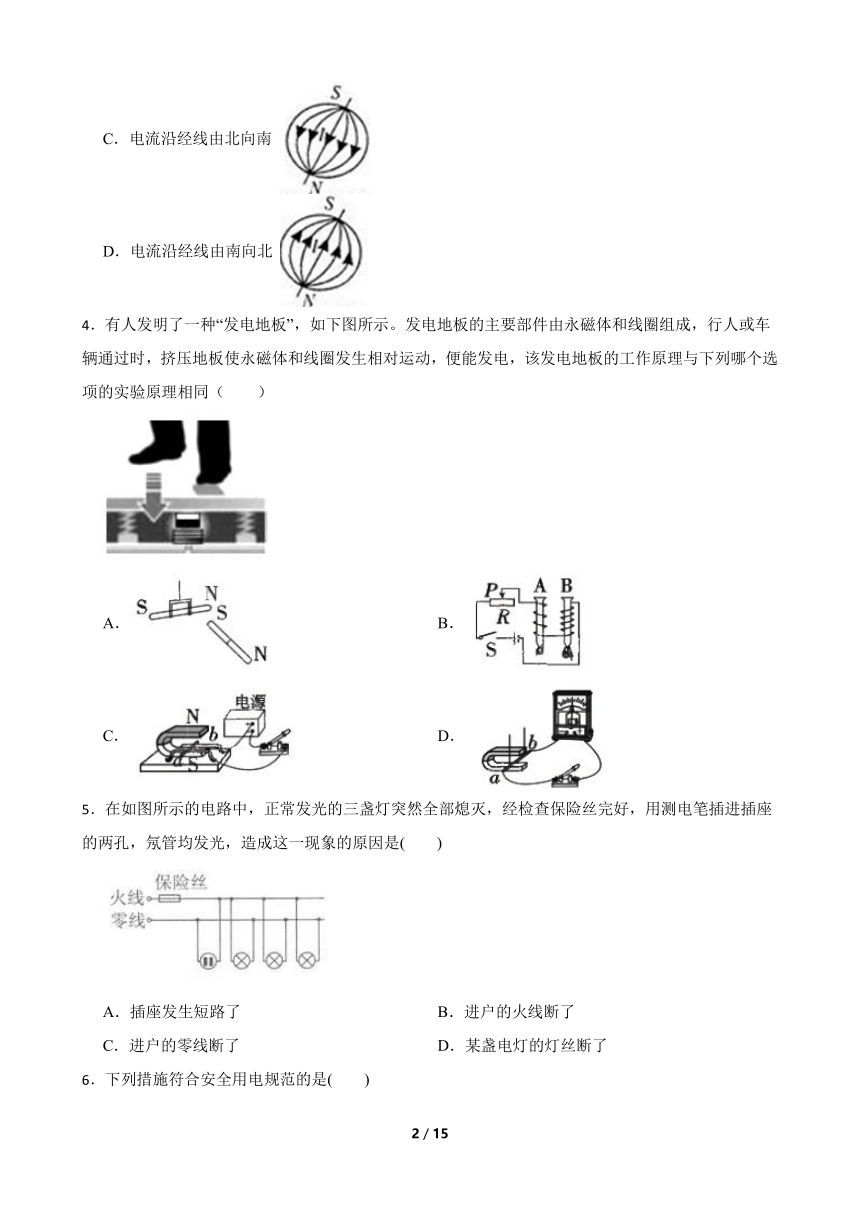

4．有人发明了一种“发电地板”，如下图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电，该发电地板的工作原理与下列哪个选项的实验原理相同（　　）
A． B．
C． D．
5．在如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光，造成这一现象的原因是(　　)
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
6．下列措施符合安全用电规范的是(　　)
A．一个插座上同时使用多个大功率
B．使用绝缘皮破损的导线
C．用湿布擦拭工作的台灯
D．电冰箱的金属外壳接地用电器

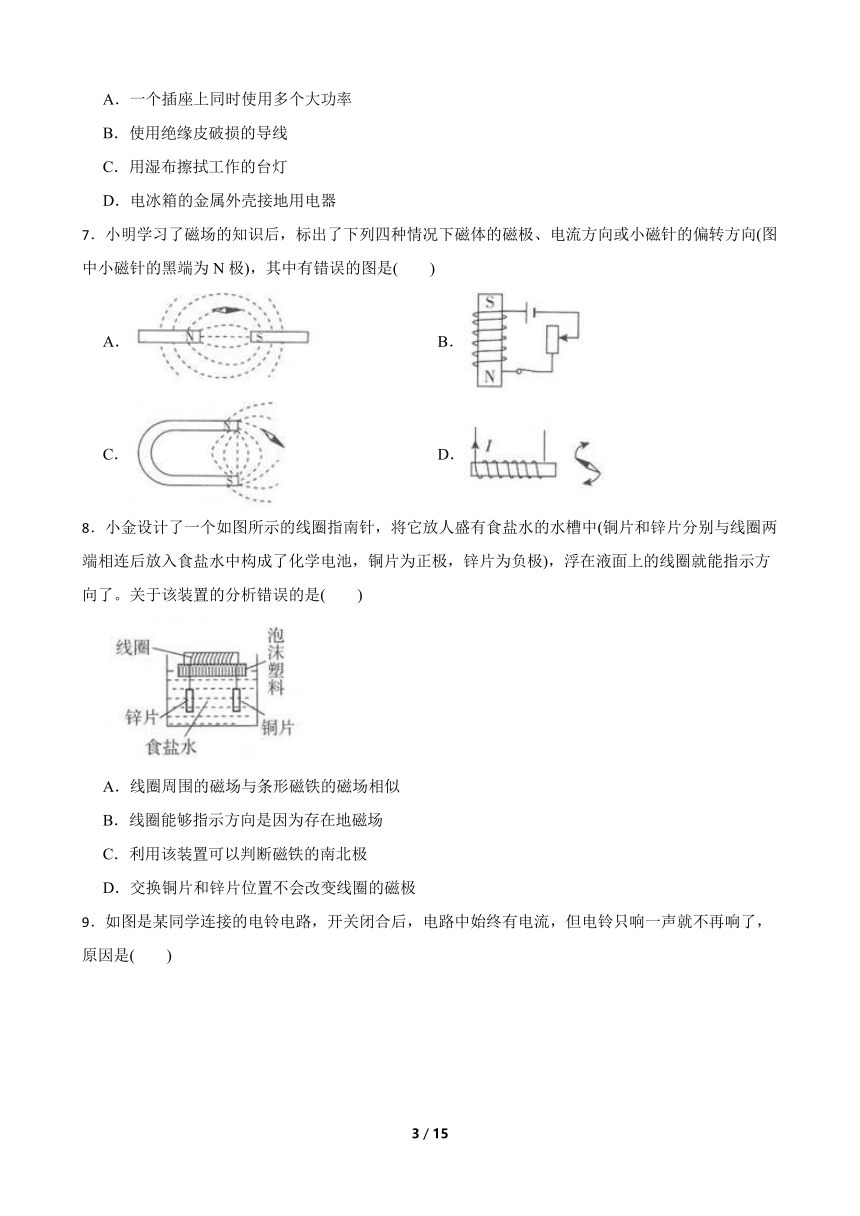

7．小明学习了磁场的知识后，标出了下列四种情况下磁体的磁极、电流方向或小磁针的偏转方向(图中小磁针的黑端为N极)，其中有错误的图是(　　)
A． B．
C． D．
8．小金设计了一个如图所示的线圈指南针，将它放人盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水中构成了化学电池，铜片为正极，锌片为负极)，浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是(　　)
A．线圈周围的磁场与条形磁铁的磁场相似
B．线圈能够指示方向是因为存在地磁场
C．利用该装置可以判断磁铁的南北极
D．交换铜片和锌片位置不会改变线圈的磁极

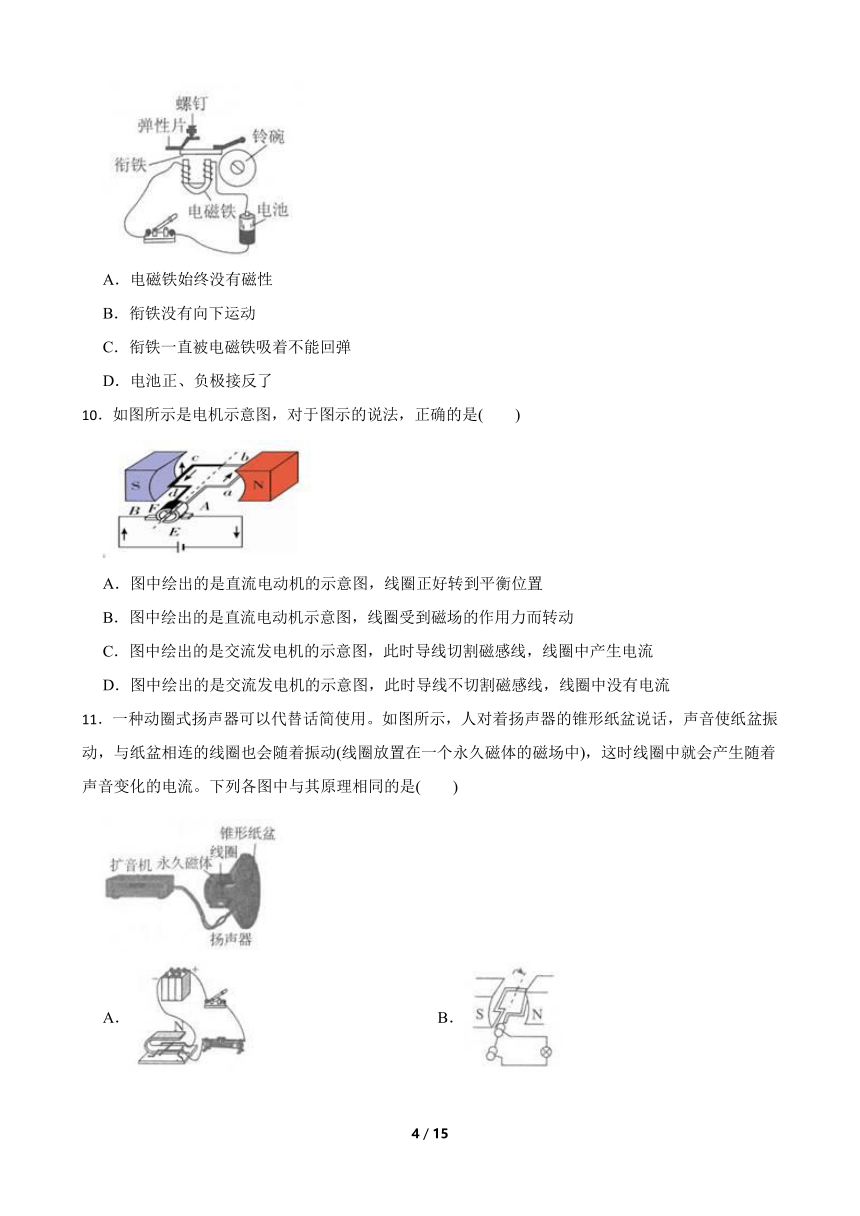

9．如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(　　)
A．电磁铁始终没有磁性
B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹
D．电池正、负极接反了
10．如图所示是电机示意图，对于图示的说法，正确的是(　　)
A．图中绘出的是直流电动机的示意图，线圈正好转到平衡位置
B．图中绘出的是直流电动机示意图，线圈受到磁场的作用力而转动
C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流
D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流
11．一种动圈式扬声器可以代替话简使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动(线圈放置在一个永久磁体的磁场中)，这时线圈中就会产生随着声音变化的电流。下列各图中与其原理相同的是(　　)
A． B．
C． D．

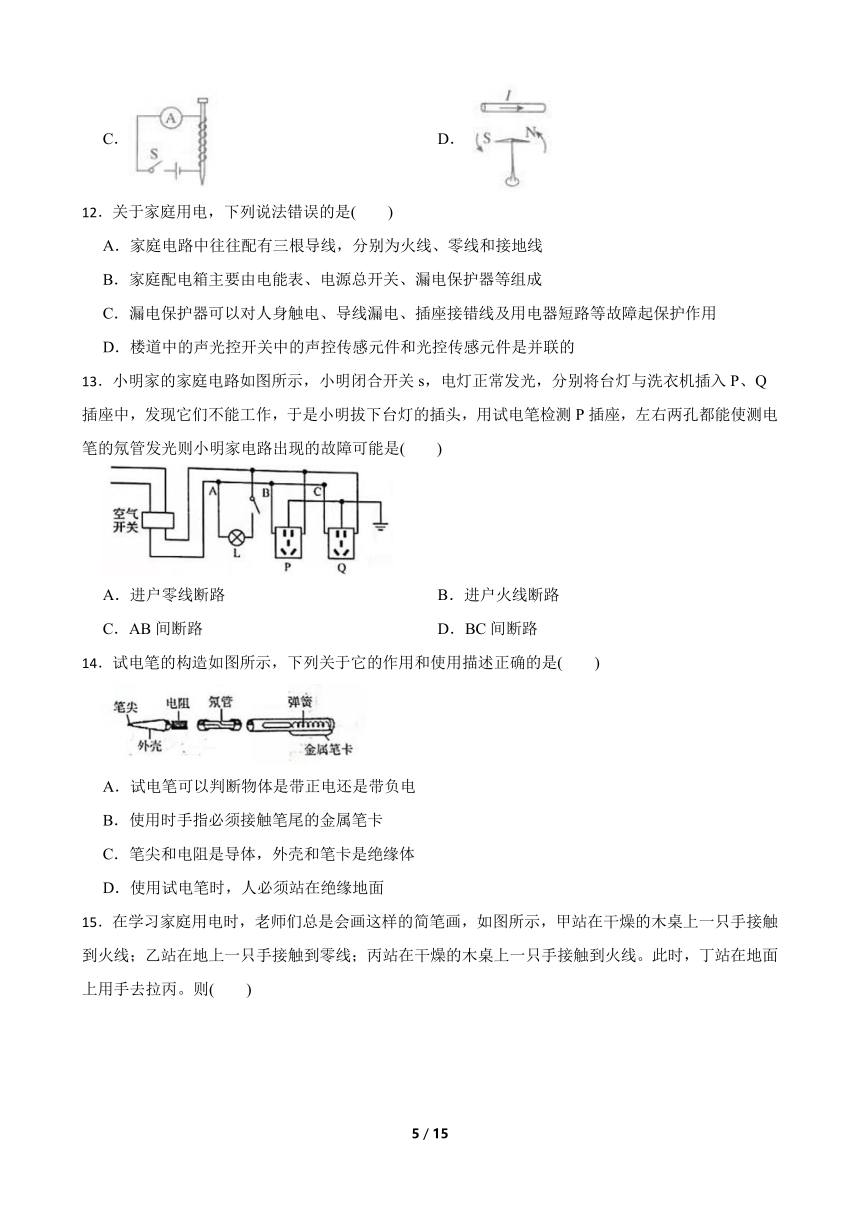

12．关于家庭用电，下列说法错误的是(　　)
A．家庭电路中往往配有三根导线，分别为火线、零线和接地线
B．家庭配电箱主要由电能表、电源总开关、漏电保护器等组成
C．漏电保护器可以对人身触电、导线漏电、插座接错线及用电器短路等故障起保护作用
D．楼道中的声光控开关中的声控传感元件和光控传感元件是并联的
13．小明家的家庭电路如图所示，小明闭合开关s，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光则小明家电路出现的故障可能是(　　)
A．进户零线断路 B．进户火线断路
C．AB间断路 D．BC间断路
14．试电笔的构造如图所示，下列关于它的作用和使用描述正确的是(　　)
A．试电笔可以判断物体是带正电还是带负电
B．使用时手指必须接触笔尾的金属笔卡
C．笔尖和电阻是导体，外壳和笔卡是绝缘体
D．使用试电笔时，人必须站在绝缘地面
15．在学习家庭用电时，老师们总是会画这样的简笔画，如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则(　　)
A．甲、乙都会触电 B．甲、丙都会触电
C．丙、丁都会触电 D．乙、丁都会触电
16．矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（　　）
A．ab段与bc段 B．ab段与ed段 C．ab段与fe段 D．fe段与ed段
17．小柯同学在医院看到一个自动输液报警器，如图1所示。 闭合开关，当输液报警器处的输液管中有药液流过时，绿灯亮；无药液流过时，喇叭报警。小柯运用自己所学知识和查找的资料设计了一个类似的自动输液报警器，如图2所示。如图3是光敏电阻阻值随光照强度变化的关系图。以下说法正确的选项是（　　）
A．电磁铁的上端是 S 极
B．输液管中没有药液流过时，控制电路线圈中的电流变大
C．调试时，输液管中有无药液流过都会报警，可换用电阻更大的 R0改进
D．当输液管内有药水时，LED 灯发出的光将被会聚到光敏电阻上，衔铁吸下
18．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的。当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示。 再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3。已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足(　　)
A．h1＞h2 h2＞h3 B．h1＞h2 h2＜h3
C．h1＜h2 h2＝h3 D．h1＜h2 h2＜h3
19．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。变阻器的滑片P向左移动到某位置时，小车开始向左运动，则下列变阻器接入电路的方式正确的是（　　）
A．a接e、d接f B．a接e、b接f C．c接e、d接f D．c接e、b接f
20．下图给出了小科设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。在实际应用中最好的方案是(　　)
A． B．
C． D．
二、填空题
21．通电螺线管线圈的　 　越多，　 　越大，线圈的磁性　 　；插入　 　，线圈的磁性 　 　。
22．磁场越强的地方，磁感线分布越　 　(填“密”或“疏”)。磁感线上任意一点的　 　方向表示该点的磁场方向。
23．现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是　 　伏；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间　 　(填“短路”或“开路”)。
24．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示。
（1）小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。线圈原来不转的原因可能是 (填字母)。
A．线圈处于平衡位置 B．电源正负极接反了 C．磁铁没有磁性
（2）若要电动机转速加快，小明应将滑动变阻器的滑片向　 　移动。
（3）接下来，小明把永磁体换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源。当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？
答：　 　。
（4）完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于　 　机。
（5）小明借助如图丁所示的实验装置可以探究直流电动机的原理，导体棒ab应选用　 　(填“铜”“铁”或“塑料”)材料制成。
25．小明在学习家庭电路与安全用电时知道了人直接或间接与　 　线接触就有触电的可能，但他有这样一个疑惑，在图甲所示的电路中，当开关闭合后，人站在地面上接触到A或B点时是否都触电呢？于是他找来电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L0当成人体，若灯L0发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L0的E端接　 　(填“C”或“D")点， 当开关闭合后人站在地面上接触到B点　 　(填“能”或“不能”)触电。
26．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生　 　，电铃响起，发出报警信号，电磁铁的a端为　 　极，若将温度计上端的金属丝向下调整，则报警温度将　 　（选填“升高”或“降低”）．
三、实验探究题
27．小科对手机无线充电的原理感到好奇。查阅资料后得知：充电时充电器内的发射线圈产生磁场，手机内的接收线圈会产生感应电流给电池充电，结构如图甲。学过电磁感应原理的小科提出质疑：手机和充电器在充电过程中都不动，并没有做切割磁感线运动，为何会产生感应电流？对此，他设计了图乙实验进行验证。
（1）闭合开关后灵敏电流计指针被没有发生偏转。小科认为，可能是P线圈中的电流过小，于是他将滑片向左移。他的这一操作是基于什么猜想？　 　
（2）滑片左移后，仍未观察到指针偏转，但再断开开关、闭合开关、移动滑片时灵敏电流计指针有明显偏转。指教老师后得知当闭合电路围成的平面内，磁感线数量发生改变时，电路中能产生感应电流。请根据上述事实，解释在该实验中若导体ab上下运动时，则闭合电路中不产生感应电流的原因（图丙）　 　.
操作序号 开关及滑动变阻器状态 灵敏电流计指针偏转方向
1 开关由断开变为闭合 向左
2 开关由闭合变为断开 向右
3 开关闭合时，滑片向左移动 向左
4 开关闭合时，滑片向右移动 向右
5 开关闭合后，滑片不移动 不偏转
6 改变电源正负极，闭合开关，滑片向左移动 向左
7 改变电源正负极，闭合开关，滑片向右移动 向右
（3）小科发现不同情况下灵敏电流计指针偏转方向不同。他猜测与Q线圈中的电流方向改变有关，于是进行实验并记录现象。请判断小科的说法是否正确，并合理选择上表格中的两次实验说明理由。　 　.
28． 在探究通电螺线管外部磁场的实验中，采用了如图1所示的实验装置．
（1）当闭合开关S后，小磁针　 　 发生偏转（填“会”或“不会”），说明通电螺丝管与小磁针之间是通过　 　 发生力的作用．
（2）用铁屑来做实验，得到了如图2所示的情形，它与　 　 磁铁的磁场分布相似．为描述磁场而引入的磁感线　 　 真实存在的．
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的　 　 有关，且这个关系可以用　 　 判断．
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图3所示，由图可知：在通电螺线管外部，磁感线是从　 　 极发出，最后回到　 　 极．
四、解答题
29．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
30．如图甲所示，当弹簧测力计吊着一磁体甲(该磁体的重力为G) ，沿水平方向从水平放置的条形磁铁乙的A端移到B端的过程中，请在图乙中画出表示测力计示数与水平位置的关系变化图，并简要说明弹簧测力计在A点、O点、B点位置示数情况及理由。
31．如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的正常工作时两端电压为UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c，闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声．
（1）将窗户移至A点时，窗户关闭，闭合开关S1，指示灯L正常工作，求此时通过指示灯L的电流．（写出计算过程）
（2）已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下。当窗户移至轨道C点位置时，蜂鸣器恰好开始报警．求此时接入滑动变阻器Rp的阻值。（写出计算过程，电磁铁线圈电阻忽略不计）
（3）要使窗户移至轨道B点位置时，蜂鸣器才开始报警，则如何调整电路，并说明理由。
答案解析部分
1．【答案】B
2．【答案】B
3．【答案】A
4．【答案】D
5．【答案】C
6．【答案】D
7．【答案】D
8．【答案】D
9．【答案】C
10．【答案】B
11．【答案】B
12．【答案】D
13．【答案】C
14．【答案】B
15．【答案】C
16．【答案】B
17．【答案】D
18．【答案】B
19．【答案】A
20．【答案】A
21．【答案】匝数；电流；越强；铁芯；增强
22．【答案】密；切线
23．【答案】220；开路
24．【答案】（1）A
（2）左
（3）不会
（4）发电
（5）铜
25．【答案】火；C；不能
26．【答案】磁性，吸引衔铁；S；降低．
27．【答案】（1）磁场强度越强，P线圈中的感应电流越大
（2）该闭合电路内磁感线数量未发生改变
（3）不正确，比较3、6或4、7可知，Q线圈中的电流方向改变，其他条件不变，灵敏电流计指针偏转方向不改变，说明感应电流方向与Q线圈中的电流方向无关
28．【答案】（1）会；磁场
（2）条形；不是
（3）电流方向；安培定则
（4）北；南
29．【答案】解：如图所示：
30．【答案】解：如图所示
A点：FAO点：FO>G，因磁体乙中间磁性最弱，但磁体甲的N极对磁体乙有吸引力。
B点：FB>G，因异名磁极相互吸引。
31．【答案】（1）闭合开关S1，灯泡和R0串联，灯泡正常发光，其两端的电压为UL=2.5V，R0两端的电压U0=U1﹣UL=6V﹣2.5V=3.5V，
电路中的电流I= = =0.01A
（2）当窗户移至轨道C点位置时，蜂鸣器恰好开始报警，控制电路中的总电阻R= = =500Ω，
此时滑动变阻器接入电路的阻值R滑=R﹣R磁B=500Ω﹣300Ω=200Ω
（3）要使窗户移至轨道B点位置时，蜂鸣器才开始报警， 应该 减小滑动变阻器的阻值或增大U2 。
因为电磁铁吸引电流不变，，从C到B，R变大，所以U不变时，减小R变。或R变不变时增大U。
