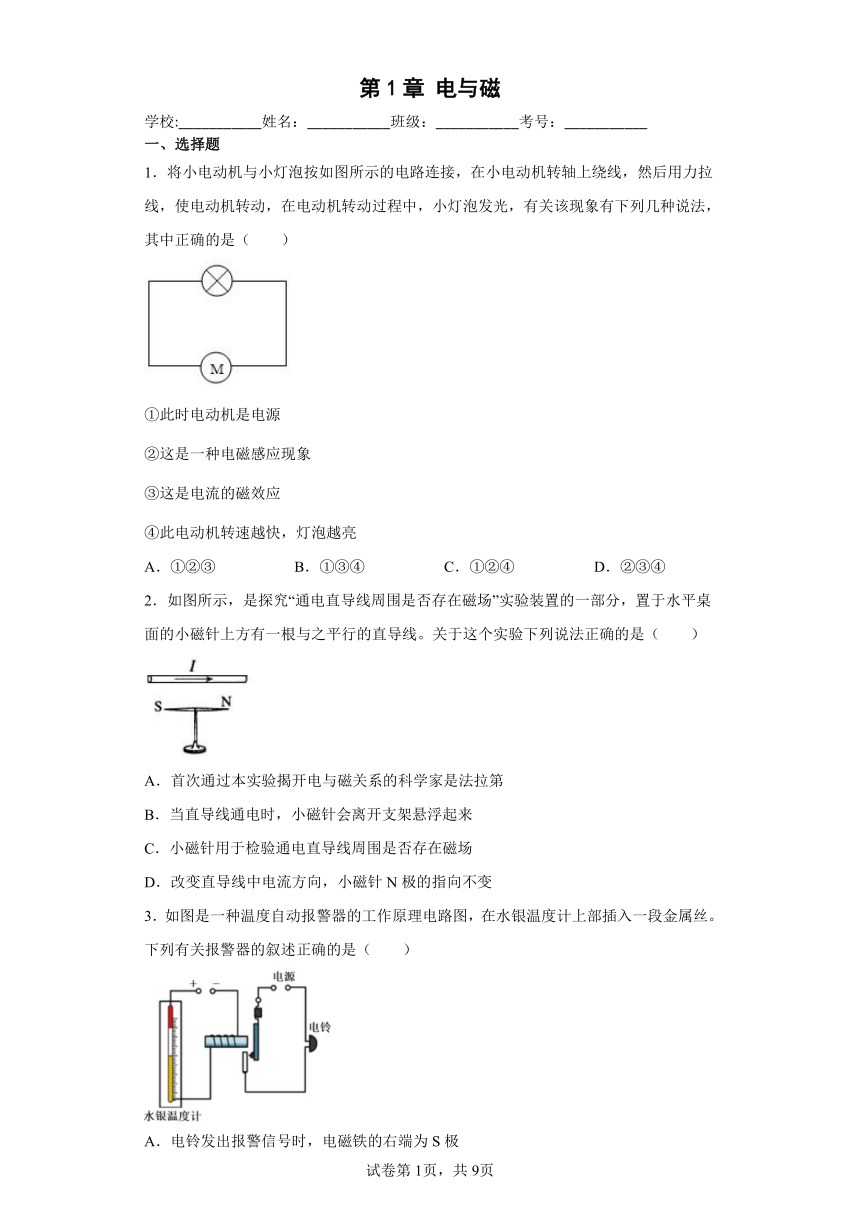

第1章 电与磁 单元检测（含答案）

电与磁
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动，在电动机转动过程中，小灯泡发光，有关该现象有下列几种说法，其中正确的是（　　）
①此时电动机是电源
②这是一种电磁感应现象
③这是电流的磁效应
④此电动机转速越快，灯泡越亮
A．①②③ B．①③④ C．①②④ D．②③④
2．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验下列说法正确的是（　　）
A．首次通过本实验揭开电与磁关系的科学家是法拉第
B．当直导线通电时，小磁针会离开支架悬浮起来
C．小磁针用于检验通电直导线周围是否存在磁场
D．改变直导线中电流方向，小磁针N极的指向不变
3．如图是一种温度自动报警器的工作原理电路图，在水银温度计上部插入一段金属丝。下列有关报警器的叙述正确的是（　　）
A．电铃发出报警信号时，电磁铁的右端为S极

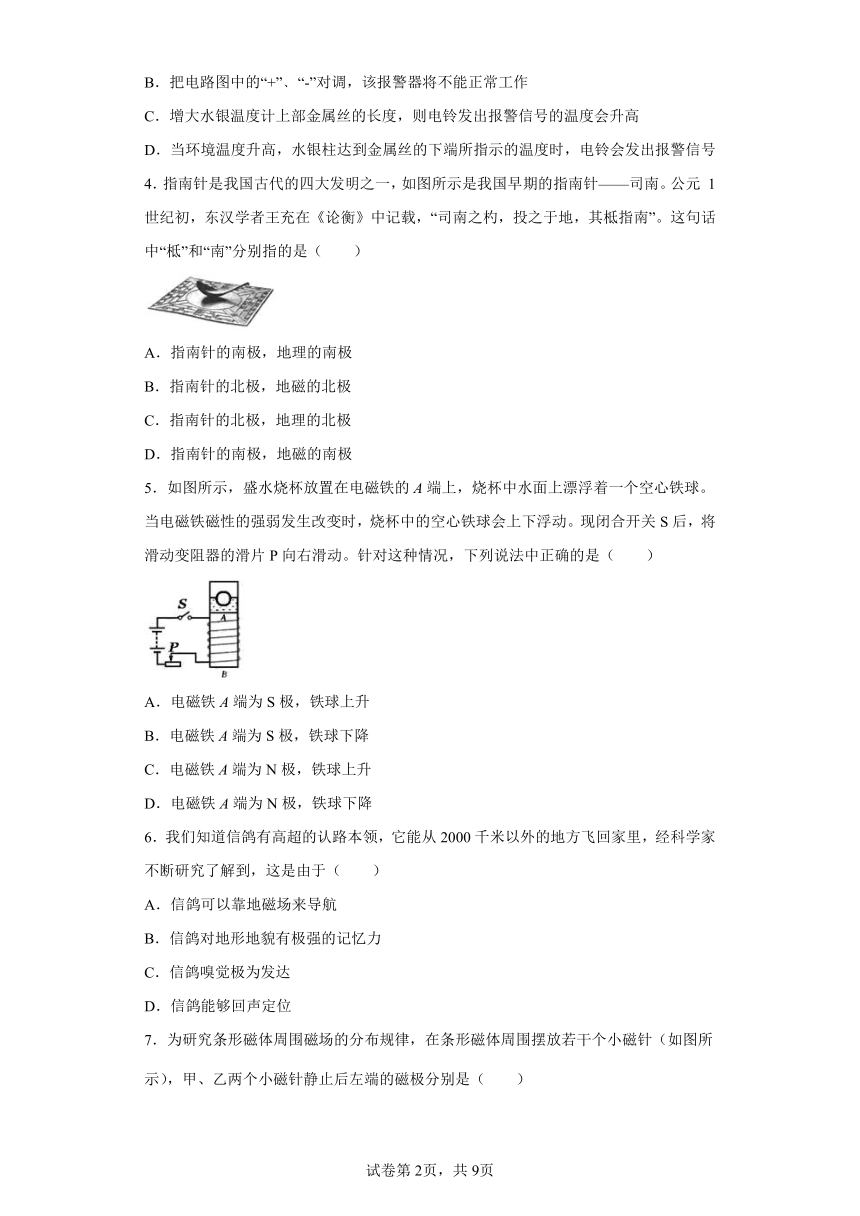

B．把电路图中的“+”﹑“-”对调，该报警器将不能正常工作
C．增大水银温度计上部金属丝的长度，则电铃发出报警信号的温度会升高
D．当环境温度升高，水银柱达到金属丝的下端所指示的温度时，电铃会发出报警信号
4．指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元 1 世纪初，东汉学者王充在《论衡》中记载，“司南之杓，投之于地，其柢指南”。这句话中“柢”和“南”分别指的是（　　）
A．指南针的南极，地理的南极
B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极
D．指南针的南极，地磁的南极
5．如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动。针对这种情况，下列说法中正确的是（　　）
A．电磁铁A端为S极，铁球上升
B．电磁铁A端为S极，铁球下降
C．电磁铁A端为N极，铁球上升
D．电磁铁A端为N极，铁球下降
6．我们知道信鸽有高超的认路本领，它能从2000千米以外的地方飞回家里，经科学家不断研究了解到，这是由于（　　）
A．信鸽可以靠地磁场来导航
B．信鸽对地形地貌有极强的记忆力
C．信鸽嗅觉极为发达
D．信鸽能够回声定位

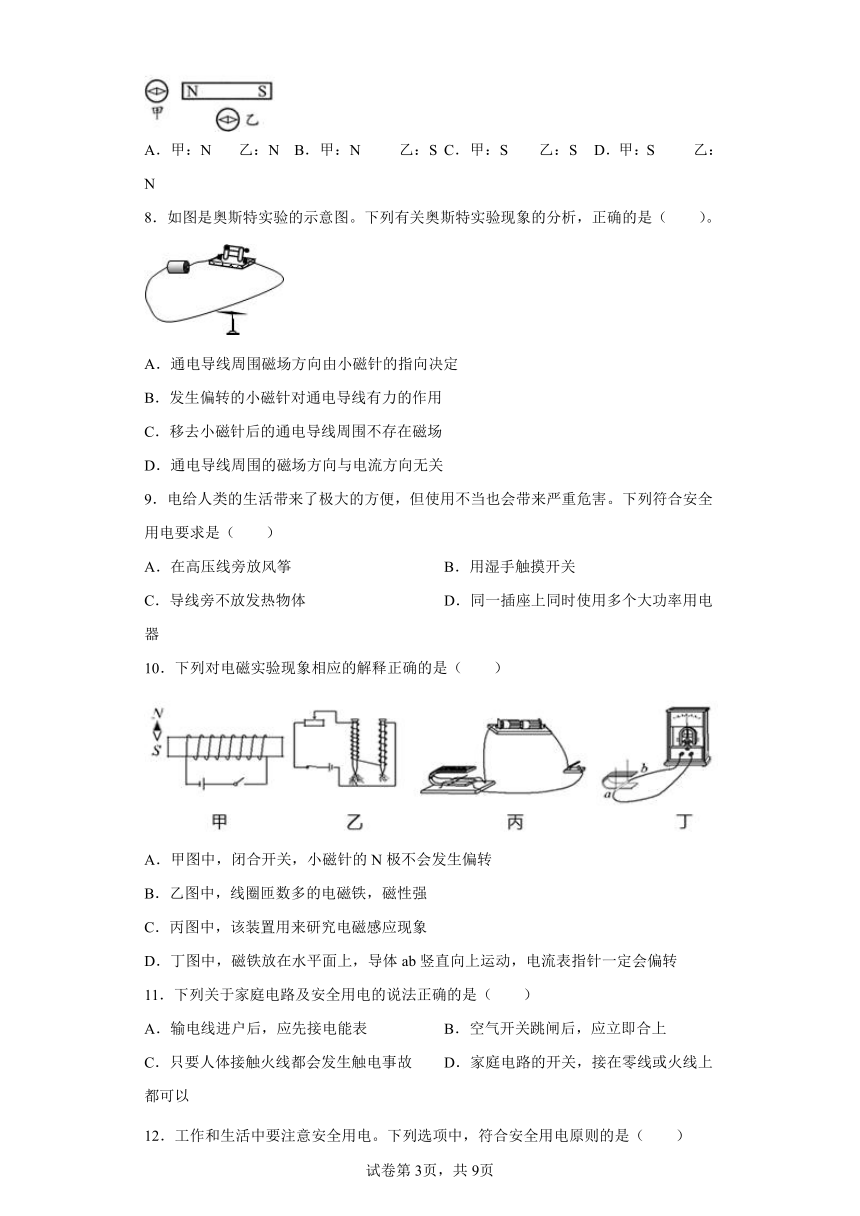

7．为研究条形磁体周围磁场的分布规律，在条形磁体周围摆放若干个小磁针（如图所示），甲、乙两个小磁针静止后左端的磁极分别是（　　）
A．甲：N 乙：N B．甲：N 乙：S C．甲：S 乙：S D．甲：S 乙：N
8．如图是奥斯特实验的示意图。下列有关奥斯特实验现象的分析，正确的是（　　）。
A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
9．电给人类的生活带来了极大的方便，但使用不当也会带来严重危害。下列符合安全用电要求是（　　）
A．在高压线旁放风筝 B．用湿手触摸开关
C．导线旁不放发热物体 D．同一插座上同时使用多个大功率用电器
10．下列对电磁实验现象相应的解释正确的是（　　）
A．甲图中，闭合开关，小磁针的N极不会发生偏转
B．乙图中，线圈匝数多的电磁铁，磁性强
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
11．下列关于家庭电路及安全用电的说法正确的是（　　）
A．输电线进户后，应先接电能表 B．空气开关跳闸后，应立即合上
C．只要人体接触火线都会发生触电事故 D．家庭电路的开关，接在零线或火线上都可以

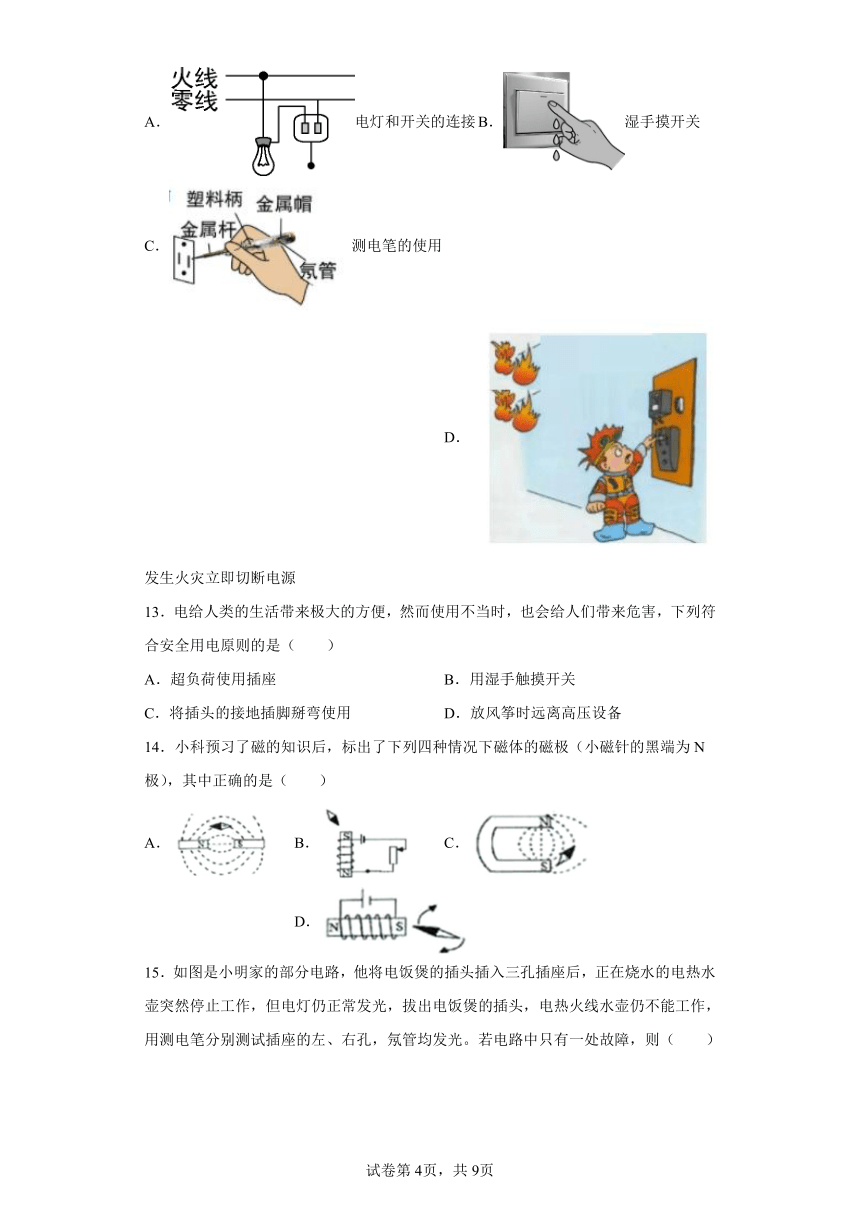

12．工作和生活中要注意安全用电。下列选项中，符合安全用电原则的是（　　）
A．电灯和开关的连接 B．湿手摸开关
C．测电笔的使用 D．发生火灾立即切断电源
13．电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是（　　）
A．超负荷使用插座 B．用湿手触摸开关
C．将插头的接地插脚掰弯使用 D．放风筝时远离高压设备
14．小科预习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（　　）
A． B． C． D．

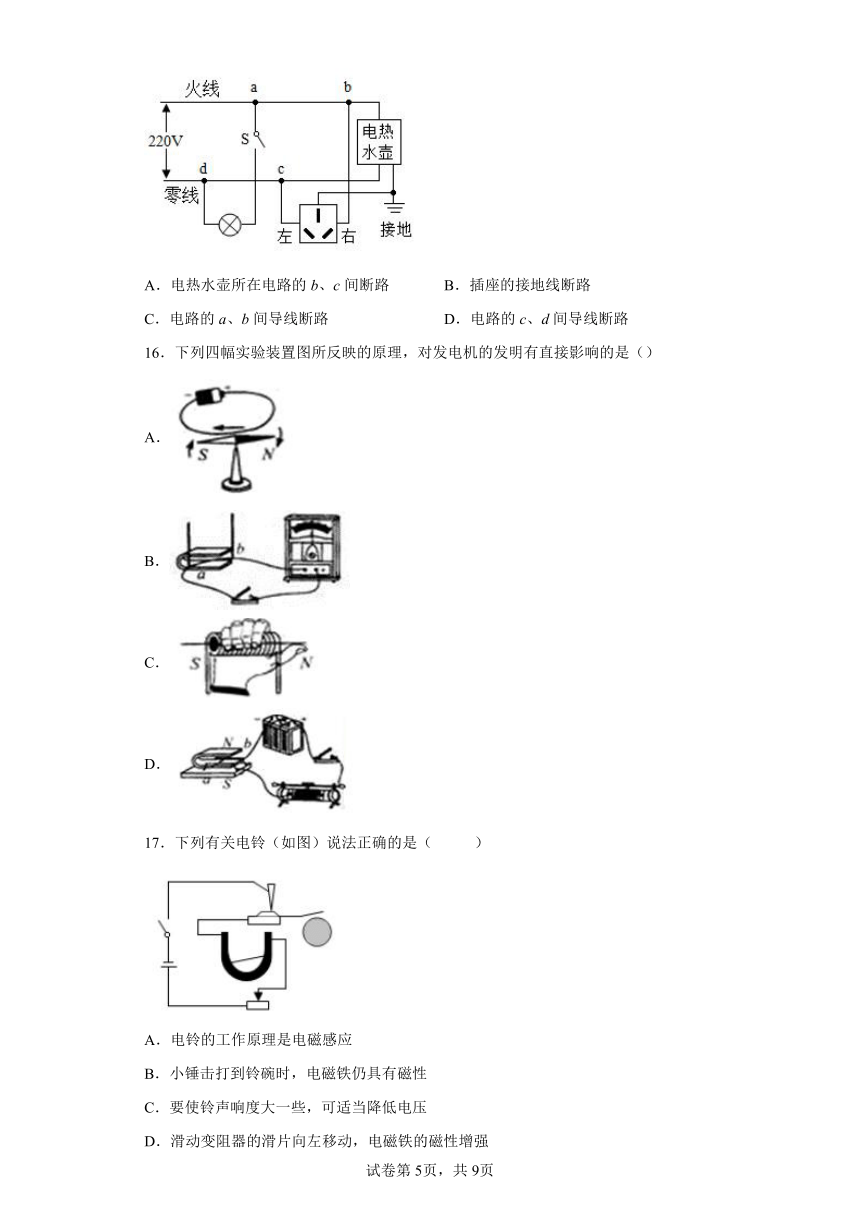

15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热火线水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的b、c间断路 B．插座的接地线断路
C．电路的a、b间导线断路 D．电路的c、d间导线断路
16．下列四幅实验装置图所反映的原理，对发电机的发明有直接影响的是（）
A．
B．
C．
D．
17．下列有关电铃（如图）说法正确的是（ ）
A．电铃的工作原理是电磁感应
B．小锤击打到铃碗时，电磁铁仍具有磁性
C．要使铃声响度大一些，可适当降低电压
D．滑动变阻器的滑片向左移动，电磁铁的磁性增强
18．如图所示电路可以探究巨磁电阻的特性：闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮。那么（　　）
A．电磁铁右端为N极
B．电磁铁磁性减弱
C．巨磁电阻两端电压增大
D．巨磁电阻的阻值随磁场增强而变小
二、填空题
19．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的______（选填“发电机”或“电动机”），根据______原理制成的。若只将电源的正负极互换，则线圈转动方向会与原来的转动方向______（选填“相同”或“相反”）。
20．小黄利用电磁铁、小磁铁、指针和刻度盘制成了多量程电流表（量程分别为“0~0.6A”、“0~3A"），其结构如图。其中A、B、C为电流表的三个接线柱，当电流表未通电时，指针指在0刻度线，当电流表通电时，指针绕O点顺时针偏转。若选择A、C为该电流表的接线柱，则应选择______为“+”接线柱，才能使电流表正常工作，此时对应的量程为______。
21．图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现故障是_____（选填“断路”或“短路”）现象。
（2）丁图是某种测电笔的结构图，使用时手指干万不能接触测电笔的_____部位（填字母）。
22．如图所示为用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知点的磁场比点的磁场___________（填“强”或“弱”）；若在点放置一个可自由转动的小磁针，则小磁针静止时，其极指向___________（填“”或“”）处。
三、简答题
23．阅读材料，回答问题。
巨磁电阻效应
1988年科学家发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。
更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。
进一步研究表明,“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻,R表示加入磁场后的电阻,科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d(三层膜厚度均相同)的关系如图所示。
(1)以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是__________
A．铜、银；B．铁、铜；C．铜、铝；D．铁、镍。
(2)读图中可知,铁、铬组成的复合膜,当厚度是_______nm时(只填一种情况即可)，这种复合膜电阻具有“巨磁电阻效应”。
(3)读图可知,铁铬复合膜发生“巨磁电阻效应”时,其电阻将_______(选填“变大”“变小”或“不变”).
24．现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻的数据。
测量项目 完全干燥时 出汗或潮湿
手与手之间的电阻 200kΩ 5kΩ
手与脚之间的电阻 300kΩ 8.8kΩ
手与塑料鞋底之间的电阻 8000kΩ 10kΩ
如图所示，用电器R阻值为44欧，接在电压为220V的电源上时，电路中还有额定电流为10A的保险丝。则：
（1）只有用电器R接入电路时，通过保险丝的电流为多少？
（2）一个潮湿的人赤脚站在地上，不小心手接触火线发生触电事故，则通过人体的电流是多少？并分析为什么保险丝不会断（即保险丝不能救人命）。（上表电阻数据仅适用于此人，如通过人体的电流超过20 25mA，手指感觉剧痛，迅速麻痹，不能自动摆脱电源）
四、探究题
25．（1）将一个电磁铁和白炽灯并联后接入电路，如图甲，当闭合电键时，灯即刻点亮，随后熄灭：当断开电键时，灯闪亮后熄灭。此现象说明当闭合电键时，电磁铁的磁性强弱在短时间内的变化情况为______；当断开电键时，灯闪亮说明电磁可在短时间内______（选填“充电”或“供电”）。
（2）如图乙，两根绝缘细线吊着一根铜棒，空间存在垂直纸面的匀强磁场，棒中通有向右的电流时两线上拉力大小均为F1，若棒中电流大小不变方向相反，两线上的拉力大小均为F2，且，则铜棒所受磁场力大小为______。（用已给字母表示）
（3）如图丙是“悬空的磁环”示意图，假设甲、乙、丙三个碳环相同，质量均为m，中间塑料管是光滑的。若甲的上端为S极，则乙的上端为______极；当磁环都处于静止状态时，甲对乙的作用力为F1和丙对乙的作用力为F1，则F1______F2．（选填“＜”“＝”“＞”）
（4）两根非常靠近且相互垂直的长直导线分别通以相同强度的电流，方向如图丁所示，那么两电流所产生的磁场垂直导线平面向外且最强的在填哪个区域为______（填“1”或“2”或“3”或“4”）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．C
3．D
4．A
5．A
6．A
7．B
8．B
9．C
10．B
11．A
12．D
13．D
14．B
15．D
16．B
17．D
18．D
19． 电动机 通电导体在磁场中受到力的作用 相同
20． C 0~0.6A
21． 断路 D
22． 弱 Q
23． B 0.6 变小
24．(1)5A；(2)0.025A；见解析
25． 逐渐增大 供电 F2-F1 N < 1
