电路复习(1)

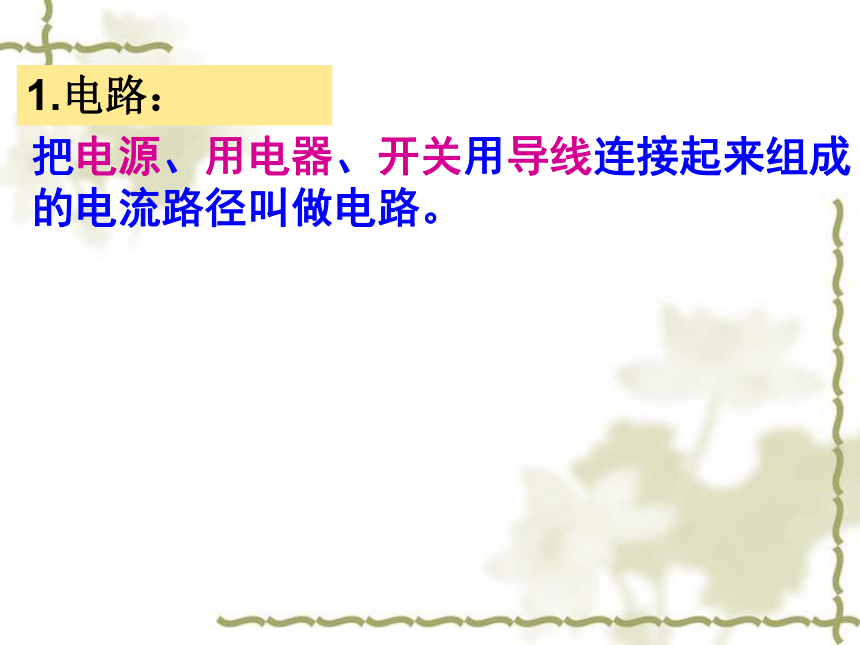

课件64张PPT。1.电路：把电源、用电器、开关用导线连接起来组成

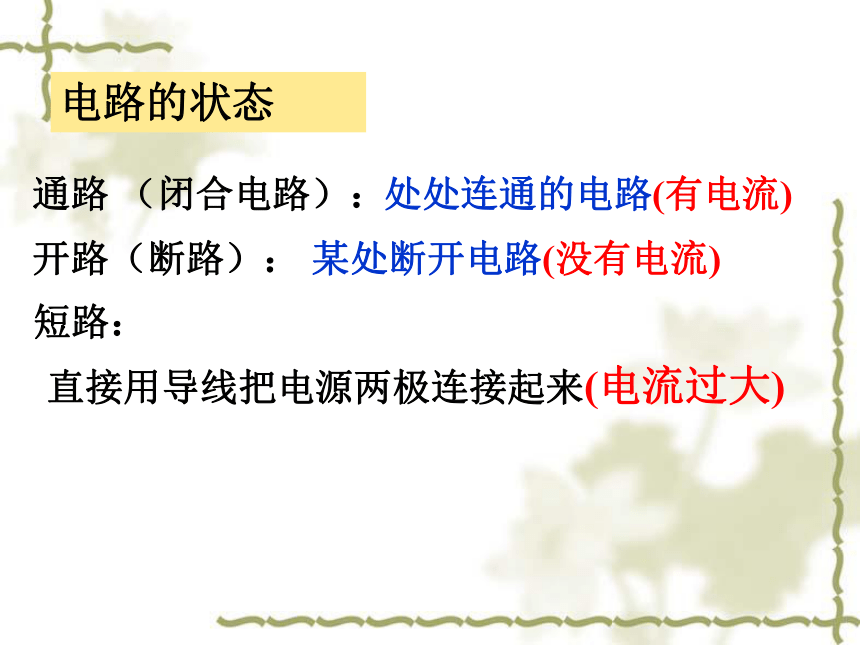

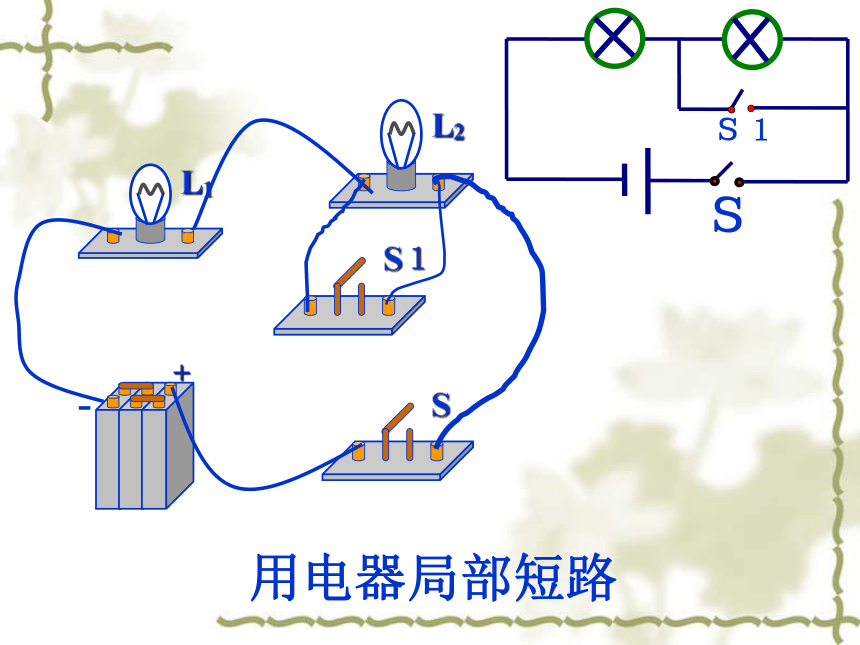

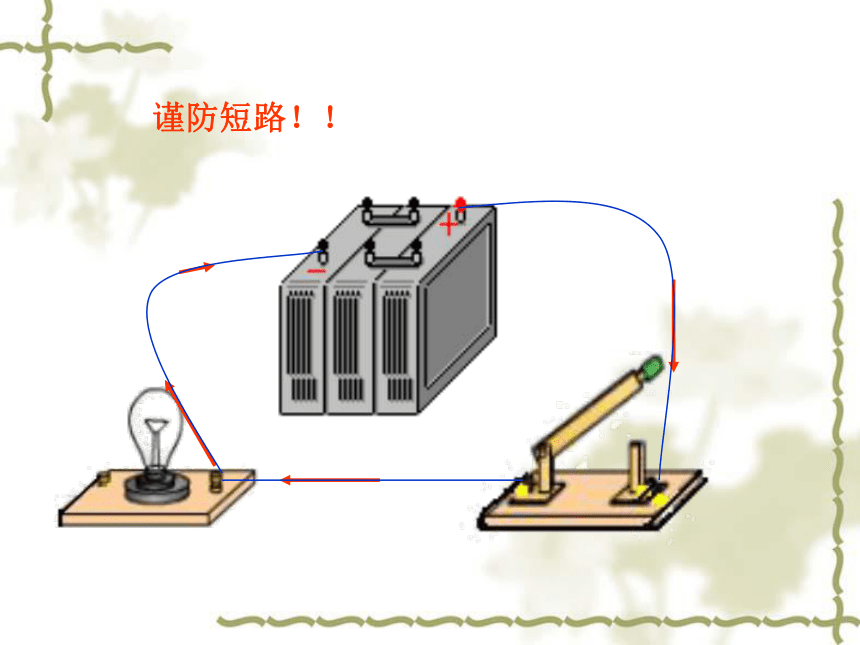

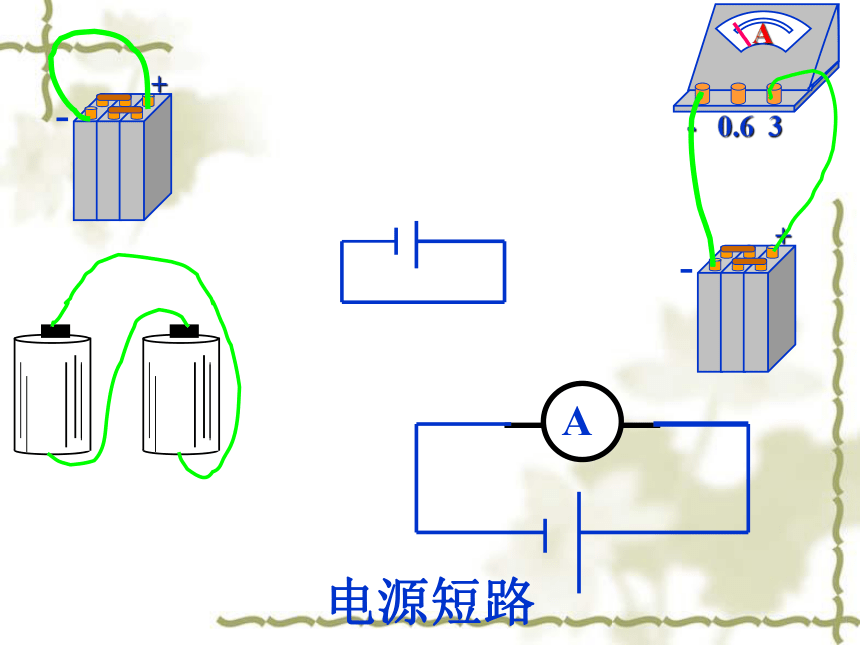

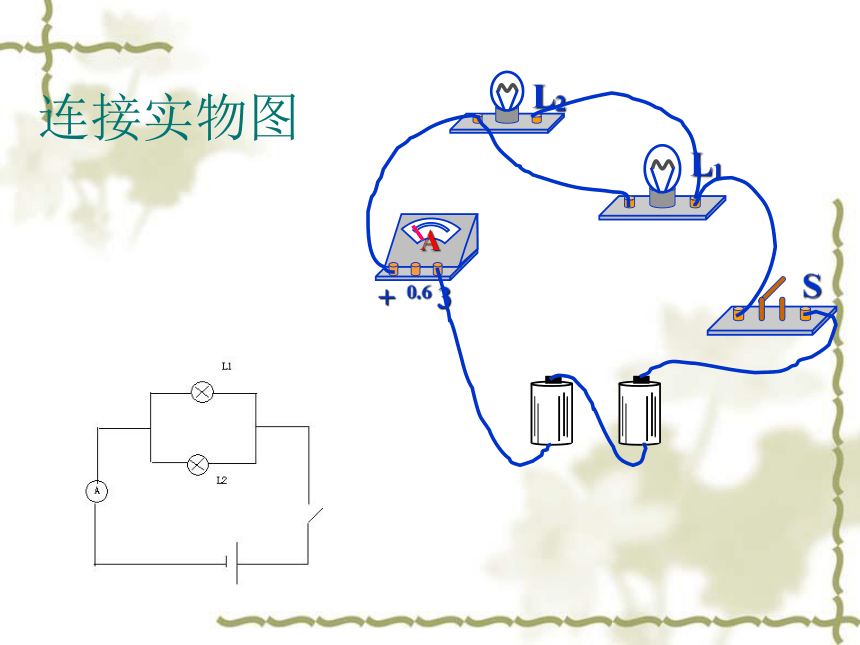

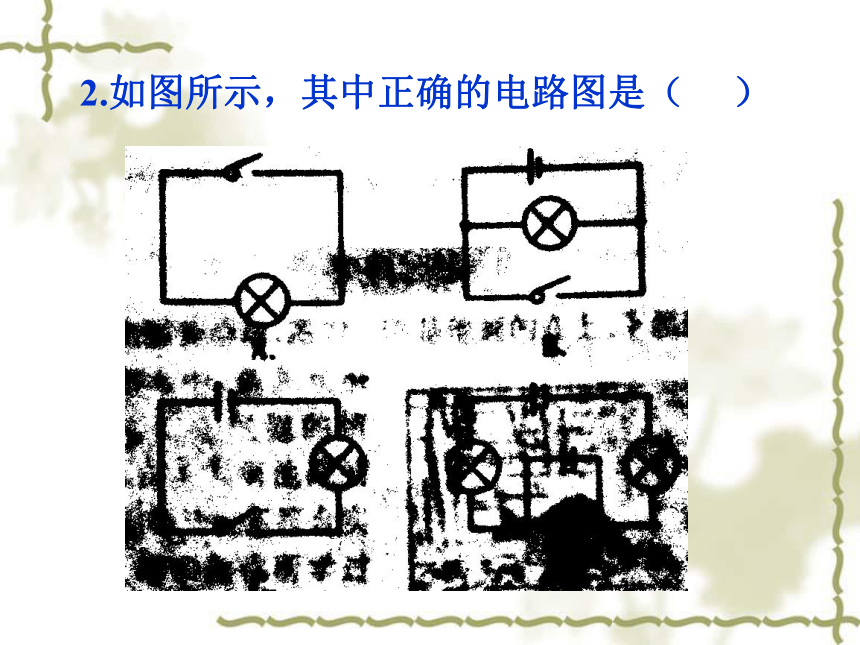

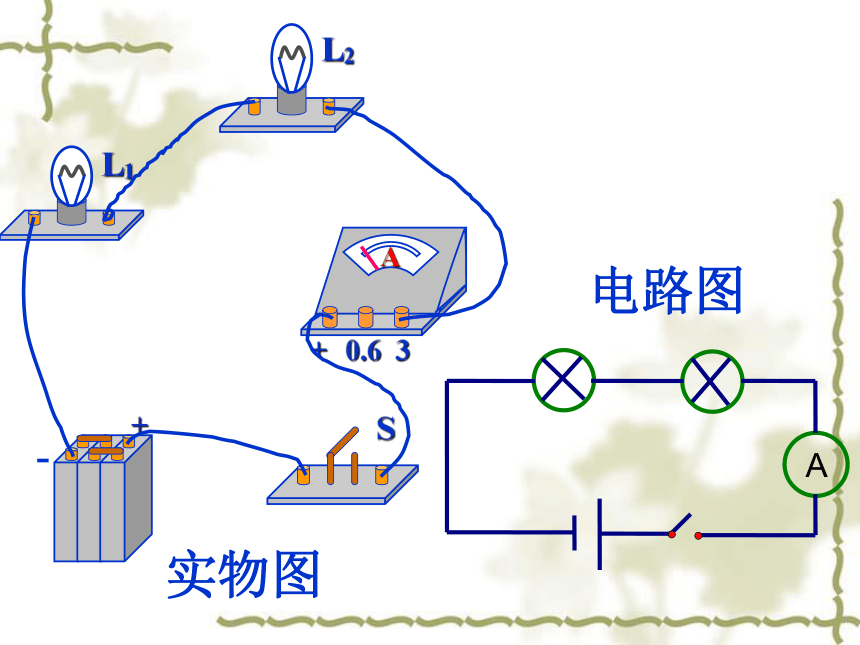

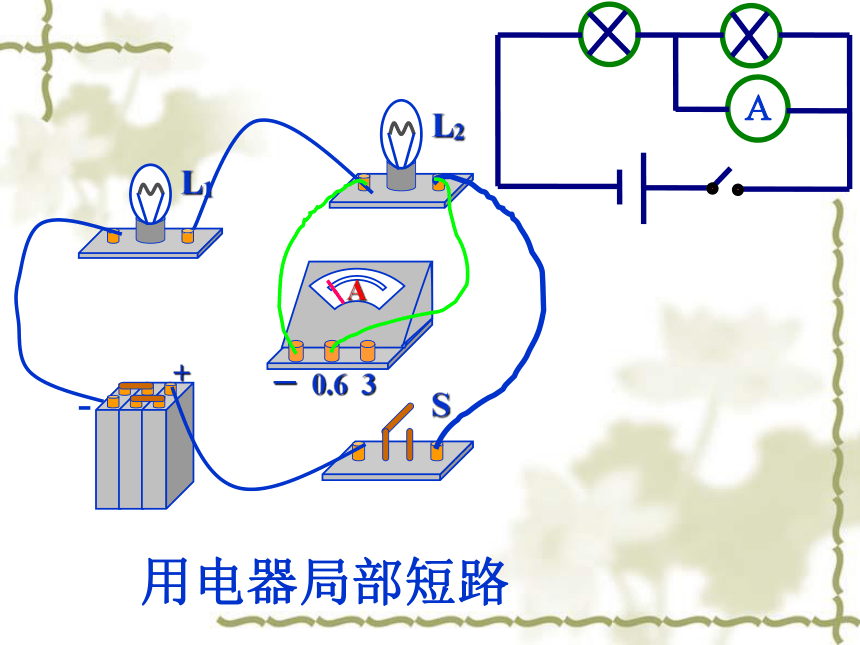

的电流路径叫做电路。用电器通路 （闭合电路）：处处连通的电路(有电流)开路（断路）：某处断开电路(没有电流)短路：直接用导线把电源两极连接起来(电流过大)电路的状态谨防短路！！电源短路用电器局部短路ＳＳ１用电器局部短路实物图电路图连接实物图2.如图所示，其中正确的电路图是（ ）

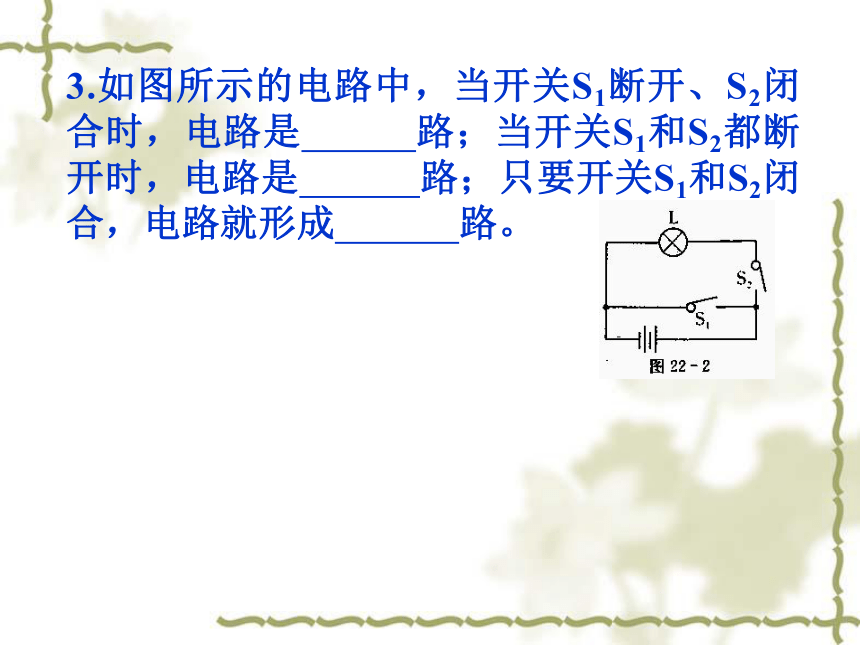

3.如图所示的电路中，当开关S1断开、S2闭合时，电路是 路；当开关S1和S2都断开时，电路是 路；只要开关S1和S2闭合，电路就形成 路。

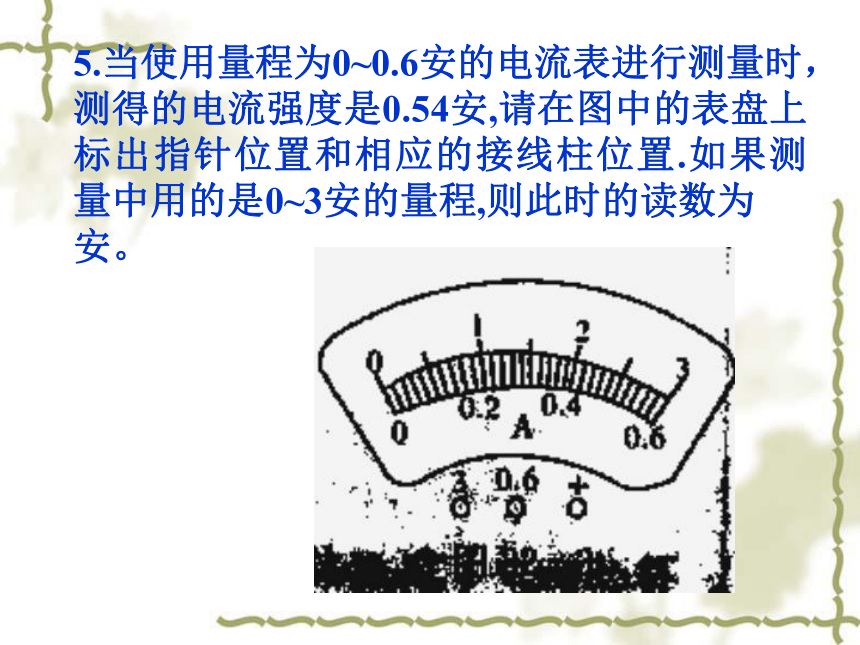

5.当使用量程为0~0.6安的电流表进行测量时，测得的电流强度是0.54安,请在图中的表盘上标出指针位置和相应的接线柱位置.如果测量中用的是0~3安的量程,则此时的读数为 安。
串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 当合上开关时，两个灯泡有什么变化？串联电路亮串联电路 把用电器并列地连接起来的电路，叫做并联电路。并联电路SS1S2L1L2并联电路SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮并联电路SS1S2L1L2
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
并联电路SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮并联电路
电流的符号: I1安＝1000 毫安1毫安＝1000微安电流的形成：电流的方向：科学上规定,正电荷定向移动的方向为电流方向，在金属导体中, 电流方向与自由电子定向移动方向相反。电荷的定向移动形成电流2.电流国际单位: 安培 简称安(A)常用单位:毫安(mA) 微安(uA)电流的测量1、测量工具 ——电流表的符号：2、电流表的使用(1)调零 (2)选择量程：被测电流值不能超过电流表的量程电流表可以用试触法来确定电流表的量程电流表的用法
1、量程 0-0.6A 0-3A
2、使用规则
A、串联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电流表的量程。
D、不允许不经用电器而把电流表直接接在电源两极，否则烧坏电源。
3、注意：电流表电阻很小，相当于一条导线+-指针会反偏+-+-实验室中常用的电流表有两个量程：
①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。电流表的使用电压:使电荷发生定向移动形成电流的原因。电压的符号：U国际单位：伏特 简称伏(V)
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏3.电压V要求记住的电压值有：一节干电池电压：家庭电路的电压：对人体安全的电压：1.5伏；220伏不高于36伏电压表2、正确使用电压表电压的测量1、测量的仪器：与被测电路并联1.测量电压的工具： 电压表元件符号是： 2．结构：三、电压的测量几个接线柱? “—”、“3”、“15”几个量程? 0～3伏最小刻度值为 ：0.5伏V3个2个O～15伏 0～3伏:0.1伏O～15伏:电压表的用法
① 、量程 0-3V 0-15V
② 、使用规则
A、并联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电压表的量程。
注意：电压表电阻很大，与用电器串联时，该支路相当于开路。会出现什么情况？测电源电压电源电压为6V，电压表示数4V，L2两端电压为_____. L1的电压___测谁的电压？2、如图所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，开关闭合，小明和小丽用了二种不同的方法，请你对他们的做法作一个评价．
小明：只将电压表接A的一端改接C，这种接法正确吗： ，理由：＿＿＿＿＿＿
小丽：只将电压表接B的一端改接C，这种接法正确吗： ，理由：＿＿＿＿＿＿＿＿＿ 这样通过测出总电压，然后再求出L2的电压不正确这种接法会造成电压表正负接线柱接反正确3、在图7甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是: 【 】
A.4.8 V ?1.2 V; ? ? B.6 V ?1.2 V;
C.1.2 V ?6 V; ?? D.1.2 V ?4.8 V.图7A图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是: （ ）
A.甲接电压表，乙接电流表
B.甲接电流表，乙接电压表
C.甲、乙都接电压表
D.甲、乙都接电流表.C容易导电的物质（金属、石墨、人体、大地
、酸碱盐的水溶液）不容易导电的物质（橡胶、玻璃、陶瓷、塑料、油、空气）导电能力介于导体与绝缘体之间的一类物质。（硅、锗）本质区别导体:绝缘体:半导体:1、导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。2、导体和绝缘体的本质区别：导体有大量的自由移动电荷，绝缘体几乎没有自由移动电荷。3。金属导电的原因：具有大量自由移动的电子4.导体与绝缘体电阻：电阻的符号：R国际单位： 简称： 符号：欧姆欧Ω常用单位：千欧(K Ω)、兆欧(M Ω)1兆欧=1000千欧导体对电流的阻碍作用。5.电阻1千欧= 1000欧影响导体电阻大小的因素1、导体的长度2、导体的粗细(横截面积）3、导体的材料4、温度 温度升高，金属导体的电阻增大，温度降低，金属导体的电阻减小.
当温度降到电阻为零的现象称为：超导现象。 3、如图6—12是“探究电阻的大小与哪些因素有关”的实验示教板，a为锰铜线，b，c，d为镍铬合金。它们的长度、横截面积的关系分别为：La=Lb=Lc>Ld、Sa=Sb度的关系，我们应_____________
____________________________，
在其它物理问题的学习中我们也
常用到上述类似的方法，这种研
究方法称 。图6—12控制变量法bc材料长度 用同一导线在不同的温度下测出电阻变阻器的使用
一、正确使用滑动变阻器1、原理：2、使用：不允许超通过最大的电流值；
接入电路前滑片放在最大阻值处；
正确接入电路（一下一上）。
改变电阻线的有效长度改变电阻大小改变电流大小（2）结构示意图：（3）电路符号：变式题二：知识点四：知道滑动变阻器的结构和使用方法图1所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ． 实验电路图 根据实验思路，可设计伏安法测导体电阻的实验电路图如下：电流、电压和电阻的关系一、研究电流与电压、电阻关系的科学方法控制变量法1、当导体的电阻不变时，导体中的I与U成正比2、当两端的电压不变时，导体中的I与R成反比R实验一．电阻不变时，电流与电压的关系 滑动变阻器在电路中的作用：改变连入电路的 电阻 ，改变电阻上的 电压 。 导体中的电流（I），跟这段导体两端的电压（U）成正比，跟这段导体的电阻（R）成反比。欧姆定律：I=公式：变形公式：U=R=IRR跟U，I无关一、串联电路的特点：特点1：串联电路中的电流：　　　　　　。特点2：串联电路中总的电压：
　　　 　　　处处相等（I=I1=I2）等于各灯两端的电压之和（U=U1+U2）电路的连接特点3：串联电路的总电阻等于各个用电器的电阻之和（R=R1+R2）。二、并联电路的特点特点1：并联电路中干路上的总电流等于
　　　　　　　　　　　　　各条支路的电流之和（I=I1+I2）　　 特点2：并联电路中两端的总电压等于
　　　　　　　　　　 　。各支路两端的电压（U=U1=U2）特点3：总电阻的倒数等于各支路电阻的倒数之和。例2.如图所示的电路图，当开关S合上后，电灯L1、L2正常发光，电流表和电压表均有示数，在某一时刻，两灯同时熄灭，电压表示数偏大，而电流表示数为零，该电路此时的故障可能是（ ）
A. L1处开路 B. L1处短路
C. L2处开路 D. L2处短路
例3.如图所示,电灯都能发光,则下列说法正确的是( )
A.甲是电流表,测灯L1的电流
B.乙是电压表,只测灯L1两端的电压
C.甲、乙都是电压表，同时测L1、L2两端的电压
D.以上说法都不对
CC1、电吹风是家庭和理发店常用的电热器，有一种电吹风可分别吹冷风和吹热风。它的内部结构主要是一个电动机和一个发热用的电热丝，用丁字形的选择开关S控制电路。开关可分置于0、1、2三个位置，如图所示。当S置于0时，电吹风不工作，当S向上扳至 时，送热风，此时电路是 联电路（填“串”或“并”）。1、2并2、现在在居民住宅楼里几乎都装有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者日间的阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过一会儿，照明灯又会自动熄灭。这样的装置既安全，又能够节约用电，受到光和声音的双重控制，能根据需要工作。你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控延时开关，请你设计一个电路，将它接入照明电路中，达到以上的效果。5、（05台州）小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是
AA、 电压表、电流表示数均变大
B、 电压表、电流表示数均变小
C、 电压表示数变大，电流表示数变小
D、电压表示数变小，电流表示数变大
6、（05绍兴中考）如图所示的电路中，闭合开关S，当滑片P向右移动时，电压表、电流表示数的变化是
B 闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是
A、R2短路 B、R2断路
C、R1短路 D、R1断路
7、（05金华中考）如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0—0.6安培。当D8、（04杭州中考）某同学学了关于导体的电阻与温度的关系后知道一般金属导体在温度升高时电阻增大，但是否所有的导体电阻都随温度的升高而增大呢？于是此同学找来了各种导体材料做实验，下表是在用铅笔芯做实验时的数据记录：
?
?
?
（1）按给出的电路图连接实物图
（2）分析实验数据你能得出什么
结论？ 。
9、在相距20千米的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01欧。现输电线在某处短路，为了确定短路的位置，检修员利用 电压 表、电流表和电源接成如图所示电路进行测量。若电压表的示数为1.5伏，电流表的示数为30毫安，则短路位置离甲地 千米。
12、（05温州中考）某科技小组设计了一个船速测定仪（如图）固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。请问船速加大时，电流表的示数如何变化？ 。
4、（05舟山）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将另两根导线辨别开。 表；断开开关S，仍要使R和R都能工作，甲、乙
两处只可接入 表， 表。
10、如图所示电路，电源电压U保持不变、闭合开关S，要使R1和R2能继续工作，甲、乙两处可接入 表，
