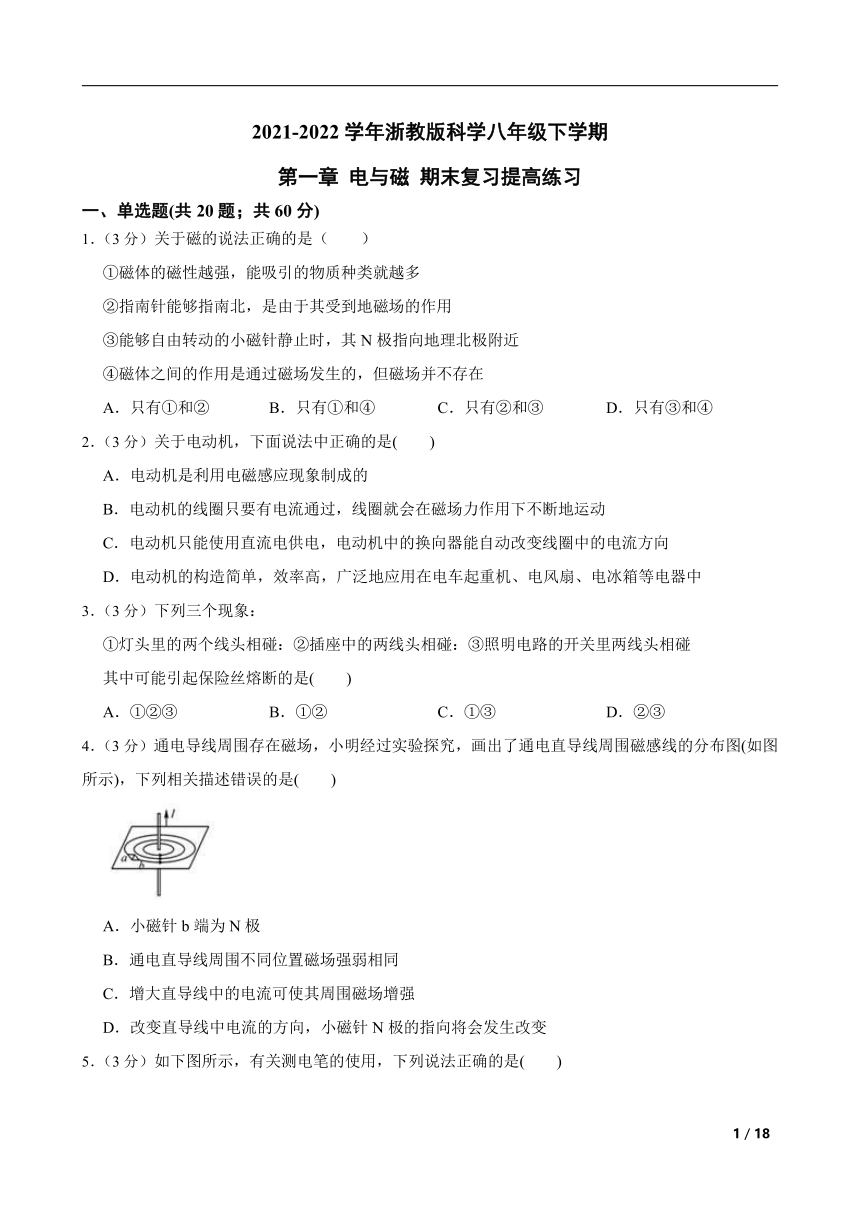

第1章 电与磁 复习提高练习（含答案）

2021-2022学年浙教版科学八年级下学期
第一章 电与磁 期末复习提高练习
一、单选题(共20题；共60分)
1．（3分）关于磁的说法正确的是（　　）
①磁体的磁性越强，能吸引的物质种类就越多
②指南针能够指南北，是由于其受到地磁场的作用
③能够自由转动的小磁针静止时，其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有①和② B．只有①和④ C．只有②和③ D．只有③和④
2．（3分）关于电动机，下面说法中正确的是(　　)
A．电动机是利用电磁感应现象制成的
B．电动机的线圈只要有电流通过，线圈就会在磁场力作用下不断地运动
C．电动机只能使用直流电供电，电动机中的换向器能自动改变线圈中的电流方向
D．电动机的构造简单，效率高，广泛地应用在电车起重机、电风扇、电冰箱等电器中
3．（3分）下列三个现象：
①灯头里的两个线头相碰：②插座中的两线头相碰：③照明电路的开关里两线头相碰
其中可能引起保险丝熔断的是(　　)
A．①②③ B．①② C．①③ D．②③
4．（3分）通电导线周围存在磁场，小明经过实验探究，画出了通电直导线周围磁感线的分布图(如图所示)，下列相关描述错误的是(　　)
A．小磁针b端为N极
B．通电直导线周围不同位置磁场强弱相同
C．增大直导线中的电流可使其周围磁场增强
D．改变直导线中电流的方向，小磁针N极的指向将会发生改变

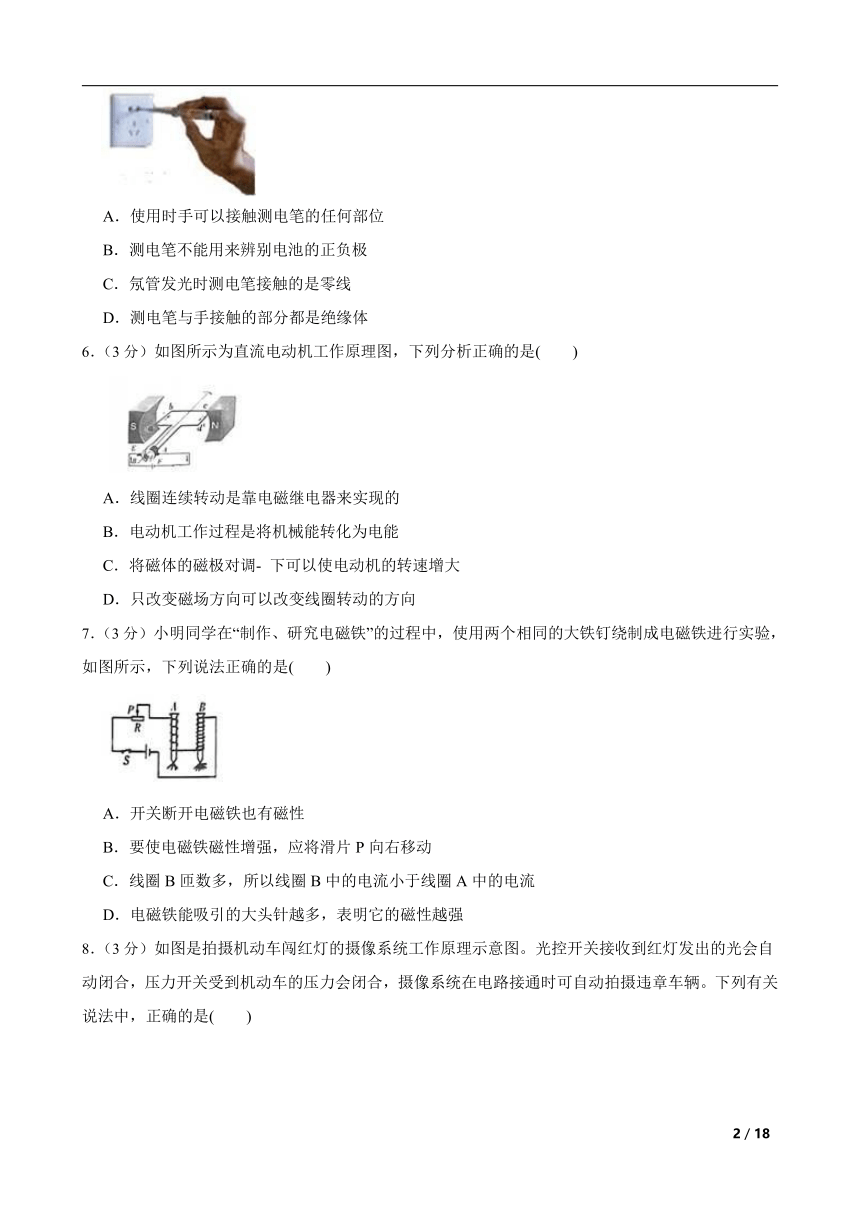

5．（3分）如下图所示，有关测电笔的使用，下列说法正确的是(　　)
A．使用时手可以接触测电笔的任何部位
B．测电笔不能用来辨别电池的正负极
C．氖管发光时测电笔接触的是零线
D．测电笔与手接触的部分都是绝缘体
6．（3分）如图所示为直流电动机工作原理图，下列分析正确的是(　　)
A．线圈连续转动是靠电磁继电器来实现的
B．电动机工作过程是将机械能转化为电能
C．将磁体的磁极对调- 下可以使电动机的转速增大
D．只改变磁场方向可以改变线圈转动的方向
7．（3分）小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是(　　)
A．开关断开电磁铁也有磁性
B．要使电磁铁磁性增强，应将滑片P向右移动
C．线圈B匝数多，所以线圈B中的电流小于线圈A中的电流
D．电磁铁能吸引的大头针越多，表明它的磁性越强

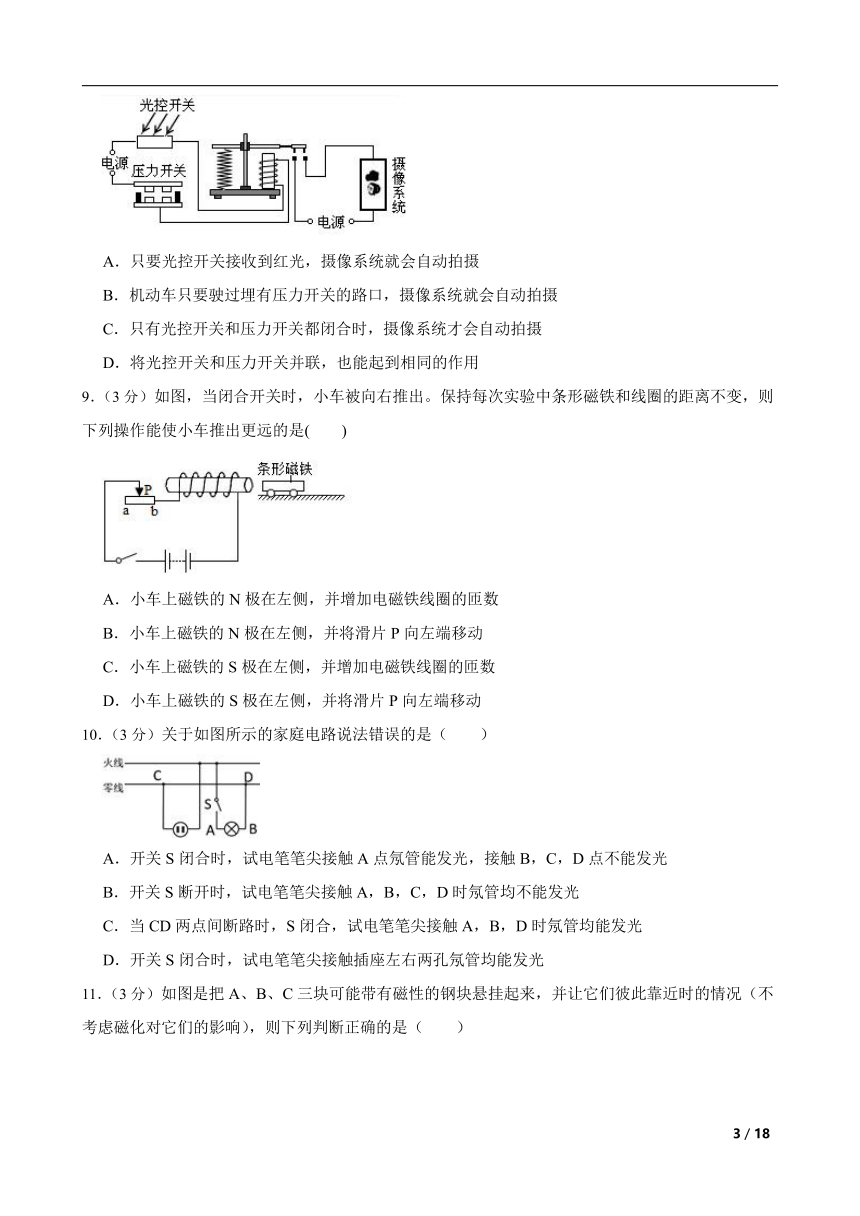

8．（3分）如图是拍摄机动车闯红灯的摄像系统工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中，正确的是(　　)
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．将光控开关和压力开关并联，也能起到相同的作用
9．（3分）如图，当闭合开关时，小车被向右推出。保持每次实验中条形磁铁和线圈的距离不变，则下列操作能使小车推出更远的是(　　)
A．小车上磁铁的N极在左侧，并增加电磁铁线圈的匝数
B．小车上磁铁的N极在左侧，并将滑片P向左端移动
C．小车上磁铁的S极在左侧，并增加电磁铁线圈的匝数
D．小车上磁铁的S极在左侧，并将滑片P向左端移动
10．（3分）关于如图所示的家庭电路说法错误的是（　　）
A．开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B，C，D点不能发光
B．开关S断开时，试电笔笔尖接触A，B，C，D时氖管均不能发光
C．当CD两点间断路时，S闭合，试电笔笔尖接触A，B，D时氖管均能发光
D．开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光

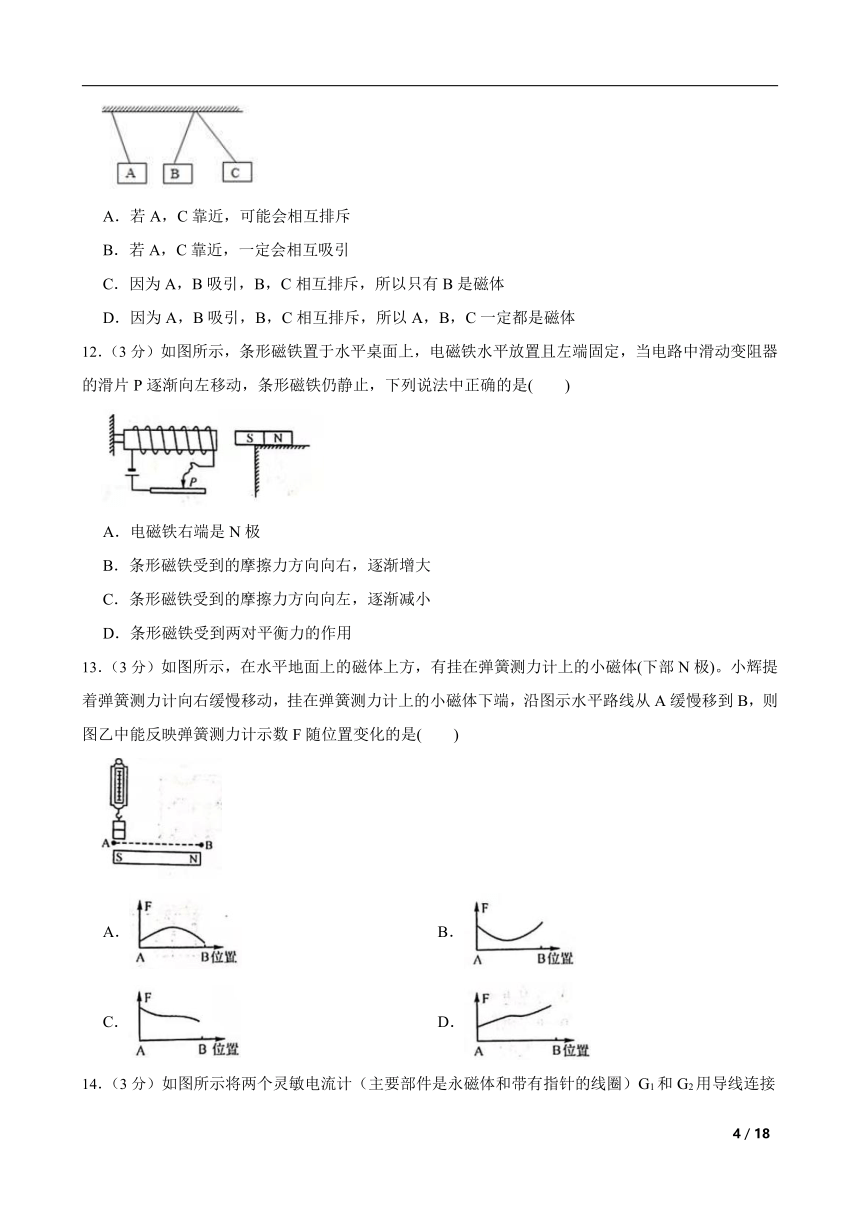

11．（3分）如图是把A、B、C三块可能带有磁性的钢块悬挂起来，并让它们彼此靠近时的情况（不考虑磁化对它们的影响），则下列判断正确的是（　　）
A．若A，C靠近，可能会相互排斥
B．若A，C靠近，一定会相互吸引
C．因为A，B吸引，B，C相互排斥，所以只有B是磁体
D．因为A，B吸引，B，C相互排斥，所以A，B，C一定都是磁体
12．（3分）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是(　　)
A．电磁铁右端是N极
B．条形磁铁受到的摩擦力方向向右，逐渐增大
C．条形磁铁受到的摩擦力方向向左，逐渐减小
D．条形磁铁受到两对平衡力的作用
13．（3分）如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)
A． B．
C． D．

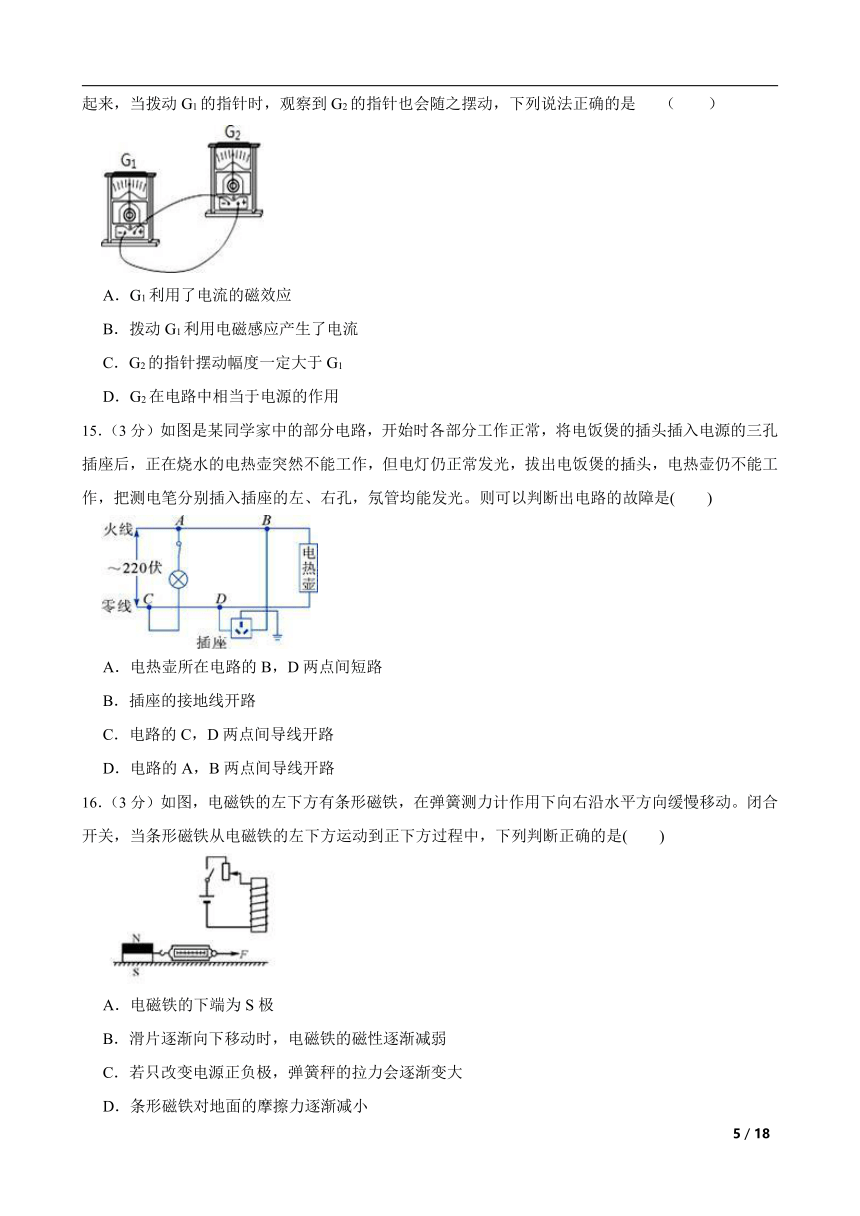

14．（3分）如图所示将两个灵敏电流计（主要部件是永磁体和带有指针的线圈）G1和G2用导线连接起来，当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是 （　　）
A．G1利用了电流的磁效应
B．拨动G1利用电磁感应产生了电流
C．G2的指针摆动幅度一定大于G1
D．G2在电路中相当于电源的作用
15．（3分）如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出电路的故障是(　　)
A．电热壶所在电路的B，D两点间短路
B．插座的接地线开路
C．电路的C，D两点间导线开路
D．电路的A，B两点间导线开路
16．（3分）如图，电磁铁的左下方有条形磁铁，在弹簧测力计作用下向右沿水平方向缓慢移动。闭合开关，当条形磁铁从电磁铁的左下方运动到正下方过程中，下列判断正确的是(　　)
A．电磁铁的下端为S极
B．滑片逐渐向下移动时，电磁铁的磁性逐渐减弱
C．若只改变电源正负极，弹簧秤的拉力会逐渐变大
D．条形磁铁对地面的摩擦力逐渐减小
17．（3分）某同学设计了一个如图所示的自动控制电路，其中光敏电阻受到光照时电阻变小，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终不亮，而光敏电阻和其他电路元件都正常。下列调节措施能使控制电路达到要求的是（　　）

A．给控制电路串联一个适当阻值的定值电阻
B．适当增加螺线管线圈的匝数
C．适当增大控制电路的电源电压
D．滑动变阻器滑片P向右移动一段距离
18．（3分）如图所示，条形磁铁置于水平桌面上，电磁铁右端同定并保持水平，且与条形磁铁在同一平面和相同高度。当电路中开关S由断开到闭合时，条形磁铁一直保持静止，下列说法正确的是（　　）
A．开关S闭合后，电磁铁左端是S极
B．开关S闭合后，条形磁铁受到摩擦力的方向向左
C．滑片P向右移动时，条形磁铁受到的摩擦力逐渐减小
D．开关S断开时，条形磁铁与电磁铁之间没有力的作用
19．（3分）如上图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。则下列分析正确的是(　　)
A．电磁铁的上端为S极
B．电源左端为“＋”极
C．断开开关，弹簧测力计的示数为零
D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数增大
20．（3分）家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（　　）
A． B．
C． D．
二、填空题(共6题；共26分)
21．（4分）如图所示，小明利用磁铁、线圈等器材自制了一个玩具小车，在粗糙水平面的小车上放有一条形磁体。
（1）（1分）当开关S闭合时，发现小车向　 　方向运动，最终停止。
（2）（1分）请讲出一种使小车运动更远的方法　 　。
（3）（2分）利用本装置，只通过控制开关和滑动变阻器滑片的位置，可以探究的实验有 (可多选)
A．电流有无对电磁铁磁场有无的影响
B．电流大小对电磁铁磁场强弱的影响
C．电流方向对电磁场方向的影响
D．线圈匝数对电磁铁磁场强弱的影响
22．（2分）如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场　 　(选填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向　 　处(选填“P”或“Q”)。
23．（4分）电冰箱是常见的家用电器。电冰箱使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中“1”与冰箱　 　连接的，这个插脚比另外两个插脚要稍长。这样的设计的主要好处是 　 　。
A．插入插座中可更稳固更美观
B．插入插座时可确保冰箱外壳先接地
C．拔出插座时先使插头与火线先脱离
24．（6分）我们试着做一个游戏如图：将磁铁M固定在铁块C上。用手将一元硬币B1、B2叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将　 　（填“合拢”或“分开），这是因为硬币被磁铁　 　，且两个硬币的上端磁极　 　（填“异”或“同）”为名。
25．（4分）梅雨季节，空气潮湿，路面湿滑，为保证师生通行安全，好学的英英同学设计了如图乙警示灯的模拟电路。
（1）（2分）在电路中串联一个湿敏电阻，当湿度变大，电流高达一定程度时警示灯才发光，因此应选择图甲中的 　 　（填“R1”或“R2”）湿敏电阻。
（2）（2分）为了提高警示效果，要求警示灯能亮暗闪烁，湿敏电阻应连接在图乙的 　 　（填“A” 或“B”）位置。
26．（6分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来．小明根据网络搜索的如图所示电路（R是一个压敏电阻）分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变　 　，衔铁与触点　 　（选填“1”或“2”）接触，电动机的转速变　 　．
三、实验探究题(共6题；共42分)
27．（6分）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2 闭合，电动机转动，遮阳棚防紫外线的遮阳布展开
（1）（2分）图中光敏电阻R2的阻值随紫外线的增强而逐渐　 　(填“增大”或“减小”)
（2）（2分）从安全用电的角度分析，进户线a应该是　 　线。
（3）（2分）若要使遮阳棚防紫外线的遮阳布在紫外线还未达到设定值时就展开，可以怎么操作？
28．（4分）丹麦科学家奧斯特发现电流的周围存在磁场，法国科学家安培发现两根平行导线通电后有如图所示的现象(图中实线、虛线分别表示通电前、后的情况)。
（1）（1分）在演示奥斯特实验时，如甲图所示，正确的实验操作顺序为　 　(填序号)
①闭合开关
②放置小磁针
③摆放导线
（2）（1分）乙图中的实验表明平行通电导线之间有力的作用，若此时改变其中一根导线的电流方向，你预测会产生的实验现象是　 　。
（3）（2分）安培发现平行通电导线之间相互作用力F的大小可能跟两根导线中的电流I1、I2，导线的长度L，导线之间的距离r有关，有关实验数据如下：
实验次数 L/m 　 　 R/m F/N
1 1 0.2 0.2 0.1 1.0×10-7
2 1 0.1 0.2 0.1 0.5×10-7
3 1.5 0.2 0.2 0.1 1.5×10-7
4 1 0.2 0.2 0.05 2.0×10-7
5 1.5 0.2 0.4 0.1 3.0×10-7
6 1 0.2 0.2 0.2 0.5×10-7
7 2 0.1 0.4 0.1 a
分析表格中的数据，a=　 　N。
29．（7分）某学习兴趣小组同学在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置。闭合开关后，导体 AB、灵敏电流表、开关、导线组成闭合回路。
（1）（1分）实验中，通过观察　 　来判断电路中是否有感应电流。
（2）（2分）实验中，该组同学发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。有同学猜想可能与导体切割磁感线运动速度有关。为了验证猜想，同学们 利用如图装置进行实验，使导体 ab 沿直线　 　(填“水平” 或“竖直”)运动(导体运动区域的磁场强弱相同)。下表是实验测 得的数据，分析数据可得出结论：　 　。
实验次数 1 2 3 4 5 6
速度/(cm：s-1) 1 2 3 4 5 6
电流/mA 2.0 3.8 6.0 8.3 10.5 12.1
（3）（2分）如果将灵敏电流表换成直流电源，当闭合开关时，可以看到磁场中原来静止的导体 ab将　 　。
30．（8分）如图所示是“探究感应电流产生的条件”实验装置。
（1）（1分）实验中， AB 棒的材料可能是　 　（选填“塑料”或“铁”或 “铝”）。
（2）（1分）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通 过指针偏转的方向判断　 　。
（3）（2分）闭合开关，实验探究过程记录如表所示：
次数 AB 棒在磁场中的运动情况 是否有感应电流
1 静止 无
2 沿磁场方向运动（不切割磁感线运动） 无
3 切割磁感线运动 有
根据实验现象， 初步得出电路中产生感应电流的条件是： 闭合电路的一部分导体在磁场中做 　 　运动， 在该运动过程中，主要将机械能转化为　 　能。
（4）（2分）若将此装置中灵敏电流计换成　 　，可进一步探究电动机的工作原理。
31．（7分）如图是小宇家的部分照明电路图。
（1）（1分）该电路中接错的元件是　 　(填写元件符号名称)。
（2）（2分）一天小宇发现灯L不亮了，而灯泡没坏。于是他闭合开关S，用测电笔分别测试a、b、……f各点，发现测试a、b、c三点时测电笔氖管发光，而测试d、e、f时不发光。这说明　 　两点间发生了　 　，于是他很快修好了该电路。
（3）（2分）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。请你帮他分析一下，其原因可能是　 　。
32．（10分）如图所示，将一根直导线放在静止小磁针的正，上方，并与小磁针平行。接通电路后，观察到小磁针偏转。
（1）（1分）实验探究的是通电直导线周围是否存在　 　。
（2）（1分）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明　 　。如果移走小磁针，该结论 　 　(填“成立”或“不成立”)。
（3）（1分）实验中小磁针的作用是　 　。
（4）（2分）某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向　 　(填“纸内”或“纸外”)；要使实验效果更明显，应使通电导线沿　 　(填“东西”或“南北”)方向放置。
（5）（2分）实验中用到的一种重要的科学研究方法是 (填字母)。
A．类比法 B．转换法 C．控制变量法 D．等效替代法
四、解答题(共5题；共32分)
33．（8分）小明设计了一种“自动限重器”，如图所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的的电源电压U＝6V，电磁继电器线圈的阻值R＝10Ω。
（1）（2分）连接电路：货物装载机应接在接线柱　 　（选填“AB”、“BC”或“AC”）之间。
（2）（2分）电磁继电器中的电磁铁上端为　 　极。
（3）（4分）当电磁继电器线圈中的电流大小为 30mA 时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？
34．（8分）人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有 5 个等级(42 伏，36 伏，24 伏，12 伏，6 伏)。如在皮肤干燥等情况下 42 伏以下的电压是安全的；在极端潮湿等环境中 6 伏以下的电压才是安全的。
（1）（2分）图甲为测电笔结构简图，用此测电笔辨别零线、火线时，除笔尖金属体接触电线外，手还要接触　 　；
（2）（2分）某人用正确的方式使用测电笔接触零线，此时流过人体的电流为　 　；
（3）（4分）如图乙，在使用测电笔接触火线时，人体和测电笔串联。为确保人体在任何环境中都安全， 测电笔内部电阻设计至少为 21400 欧，则允许通过人体的最大电流为多少？
35．（6分）小明查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作。在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）（2分）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性　 　（填“增强”、“减弱”或“不变”）。
（2）（4分）若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
36．（4分）如图甲所示是小科家客厅的部分电路。
（1）（2分）小科用测电笔分别测试电路中的C、D两点，能使测电笔氖管发光的是　 　 点；
（2）（2分）小科闭合其中一个电灯的开关，熔断器的保险丝熔断，他用下列方法进行检测，如图所示，断开所有开关，用一个普通的白炽灯L作为“校验灯”(图乙)，并联在熔断的保险丝A、B两端，然后只闭合S、S1， 发现白炽灯L发出暗红色的光(发光不正常) ；只闭合S、S2，发现白炽灯L正常发光，发生短路的电灯是　 　 。
37．（6分）根据古文《论衡 是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示。
（1）（2分）把磁勺放在光滑的木盘上，使磁勺水平转动直至最终静止，磁勺A 端指向　 　方。
（2）（2分）1952年，中国科学院物理研究所尝试将如图乙所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的　 　（填乙中字母）处打磨成磁勺的A 端。
（3）（2分）为使磁勺达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的　 　极。
答案解析部分
1．【答案】C
2．【答案】D
3．【答案】B
4．【答案】B
5．【答案】B
6．【答案】D
7．【答案】D
8．【答案】C
9．【答案】C
10．【答案】D
11．【答案】A
12．【答案】D
13．【答案】C
14．【答案】B
15．【答案】C
16．【答案】B
17．【答案】A
18．【答案】C
19．【答案】D
20．【答案】C
21．【答案】（1）右
（2）变阻器滑片左移；增大电流；换用更强的磁；增加线圈匝数；增大电源电压；减小接粗面粗糙程度；减小小车与地面的摩擦等合理答案均可
（3）A；B
22．【答案】弱；Q
23．【答案】金属外壳；BC
24．【答案】分开；磁化；同
25．【答案】（1）R2
（2）B
26．【答案】强；2；快
27．【答案】（1）减小
（2）火
（3）将滑动变阻器的滑片向右移动，减小R1的阻值；换用电压更大的电源；增加线圈匝数；换用阻值随紫外线增强而减小得更多的光敏电阻（合理即可）
28．【答案】（1）②③①
（2）两根导线相互排斥；两个都向外
（3）2×10-7
29．【答案】（1）灵敏电流表指针是否偏转
（2）水平；感应电流大小与导体切割磁感线运动速度有关，当其他条件相同时，导体切割磁感线运动速度越大，感应电流越大
（3）运动
30．【答案】（1）铝
（2）电流方向
（3）切割磁感线；电
（4）电源
31．【答案】（1）S2
（2）c、d；断路
（3）进户零线断路
32．【答案】（1）磁场
（2）通电直导线周围的磁场方向与电流的方向有关；成立
（3）判断电流周围是否存在磁场以及指示磁场的方向
（4）纸外；南北
（5）B
33．【答案】（1）AB
（2）N（或北）
（3）解：控制电路线圈、R1、R2串联，
当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总= =200Ω货架能承受的最大压力为800N，
由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
34．【答案】（1）金属笔卡(或笔尾金属体)
（2）0
（3）解：当人体两端的电压为 6V 时，通过的电流为允许通过人体的最大电流
答：允许通过人体的最大电流为 0.01A
35．【答案】（1）增强
（2）电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力即F＝G＝mg＝1000kg×10N/kg＝10000N，
由图乙，当压力F＝10000N，对应的压敏电阻阻值R2＝100Ω
因为串联电路中总电阻等于各分电阻之和，
所以控制电路中的电流：I＝ ＝ ＝0.03A＝30mA，
因为30mA＞20mA，所以此时电梯超载。
36．【答案】（1）D
（2）L2
37．【答案】（1）南
（2）D
（3）负
