第1章 电与磁（1.1-1.3） 习题训练（含答案）

2021-2022学年浙教版八年级科学下册期末复习1.1-1.3习题训练
一、单选题
1．如图所示，两枚大头针被吸附在条形磁铁下，且两枚大头针的针帽互相排斥。这是因为大头针被磁化后两针的针帽(　　)
A．都被磁铁的N极排斥 B．都被磁铁的S极吸引
C．都是S极，同名磁极互相排斥 D．都是N极，同名磁极互相排斥
2．如图所示，甲乙为条形磁体，中间是电磁体，虛线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是(　　)
A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N
3．如图，四个完全相同的环形磁铁a、b、c、d套在塑料支架的光滑杆上，静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上，若每个磁铁受到的重力均为G，磁铁a的上表面是N极，则(　　)
A．磁铁b的上表面是N极 B．磁铁c的上表面是S极
C．磁铁d对底板的压力是G D．磁铁d对底板的压力是4G
4．如图可以说明巨磁电阻的特性。闭合开关S1、S2，并使滑片P向左移动，观察到指示灯变亮，下列说法中不正确的是(　　)
A．电磁铁右端为S极
B．巨磁电阻的阻值随磁场增强而变大
C．巨磁电阻的阻值随磁场增强而变小
D．电磁铁磁性增强

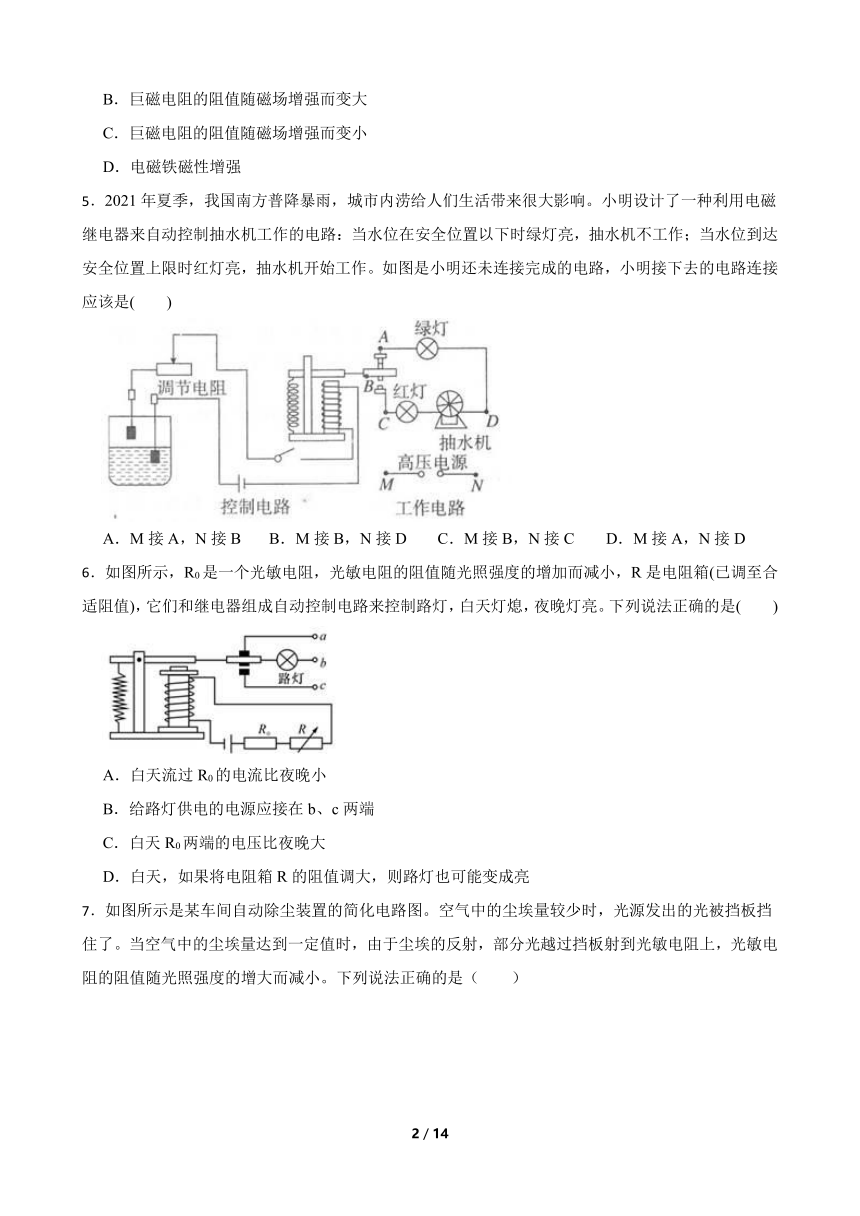

5．2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(　　)
A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D
6．如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱(已调至合适阻值)，它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是(　　)
A．白天流过R0的电流比夜晚小
B．给路灯供电的电源应接在b、c两端
C．白天R0两端的电压比夜晚大
D．白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮

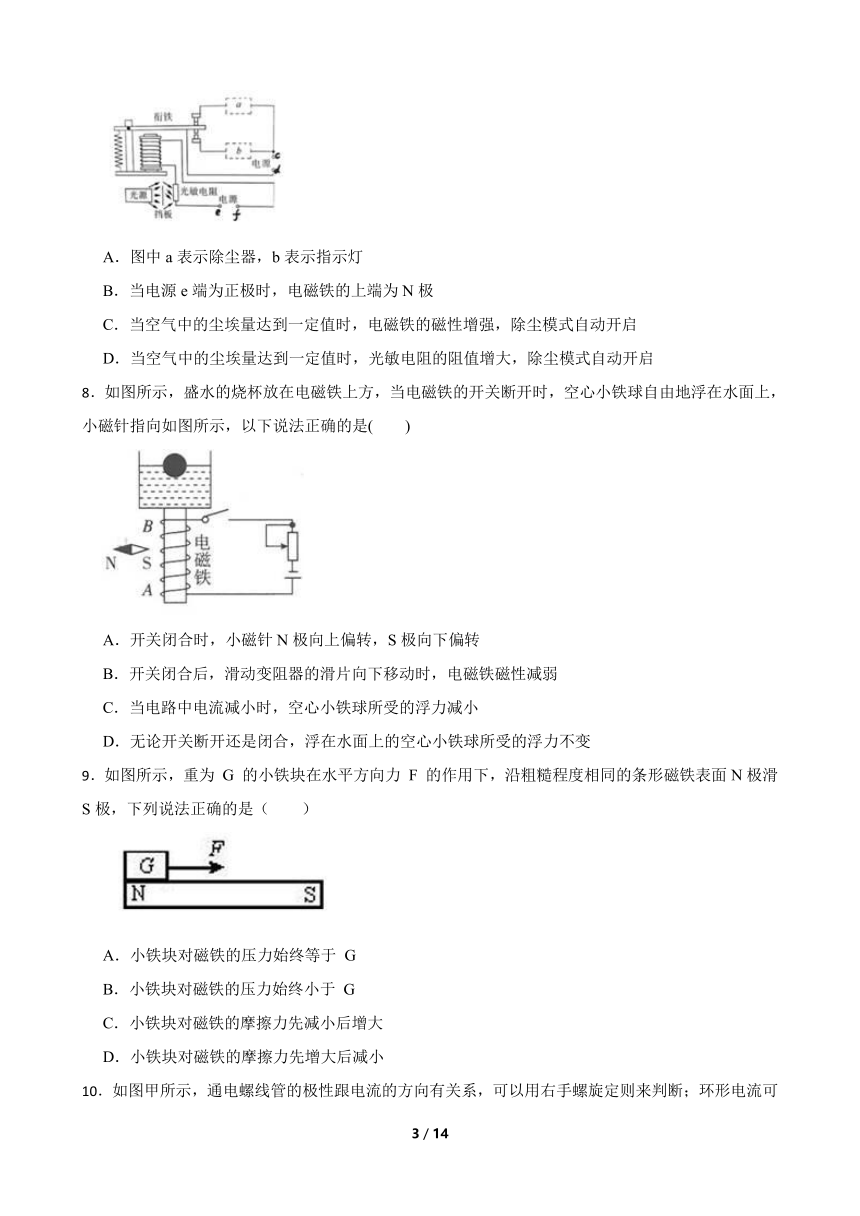

7．如图所示是某车间自动除尘装置的简化电路图。空气中的尘埃量较少时，光源发出的光被挡板挡住了。当空气中的尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值随光照强度的增大而减小。下列说法正确的是（　　）
A．图中a表示除尘器，b表示指示灯
B．当电源e端为正极时，电磁铁的上端为N极
C．当空气中的尘埃量达到一定值时，电磁铁的磁性增强，除尘模式自动开启
D．当空气中的尘埃量达到一定值时，光敏电阻的阻值增大，除尘模式自动开启
8．如图所示，盛水的烧杯放在电磁铁上方，当电磁铁的开关断开时，空心小铁球自由地浮在水面上，小磁针指向如图所示，以下说法正确的是(　　)
A．开关闭合时，小磁针N极向上偏转，S极向下偏转
B．开关闭合后，滑动变阻器的滑片向下移动时，电磁铁磁性减弱
C．当电路中电流减小时，空心小铁球所受的浮力减小
D．无论开关断开还是闭合，浮在水面上的空心小铁球所受的浮力不变
9．如图所示，重为 G 的小铁块在水平方向力 F 的作用下，沿粗糙程度相同的条形磁铁表面N极滑S极，下列说法正确的是（　　）
A．小铁块对磁铁的压力始终等于 G
B．小铁块对磁铁的压力始终小于 G
C．小铁块对磁铁的摩擦力先减小后增大
D．小铁块对磁铁的摩擦力先增大后减小

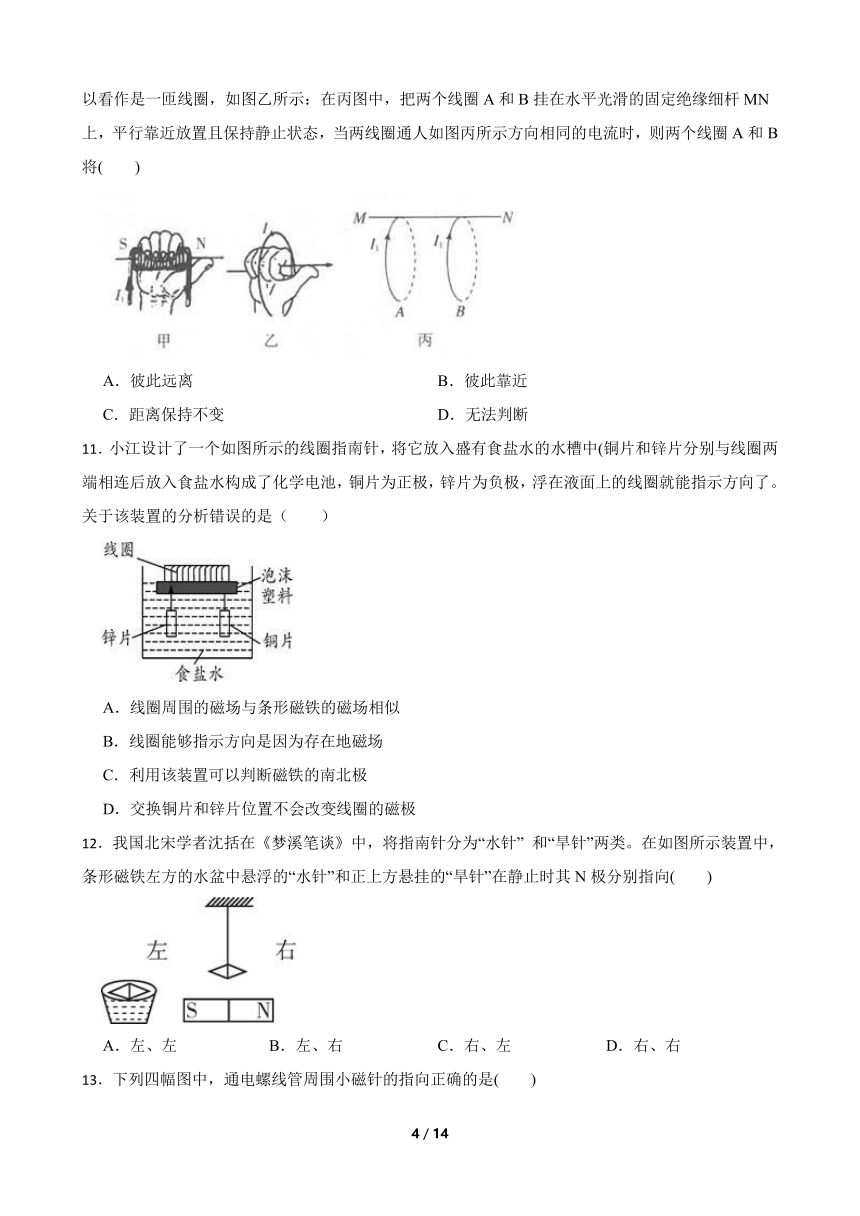

10．如图甲所示，通电螺线管的极性跟电流的方向有关系，可以用右手螺旋定则来判断；环形电流可以看作是一匝线圈，如图乙所示：在丙图中，把两个线圈A和B挂在水平光滑的固定绝缘细杆MN上，平行靠近放置且保持静止状态，当两线圈通人如图丙所示方向相同的电流时，则两个线圈A和B将(　　)
A．彼此远离 B．彼此靠近
C．距离保持不变 D．无法判断
11．小江设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是（　　）
A．线圈周围的磁场与条形磁铁的磁场相似
B．线圈能够指示方向是因为存在地磁场
C．利用该装置可以判断磁铁的南北极
D．交换铜片和锌片位置不会改变线圈的磁极
12．我国北宋学者沈括在《梦溪笔谈》中，将指南针分为“水针” 和“旱针”两类。在如图所示装置中，条形磁铁左方的水盆中悬浮的“水针”和正上方悬挂的“旱针”在静止时其N极分别指向(　　)
A．左、左 B．左、右 C．右、左 D．右、右

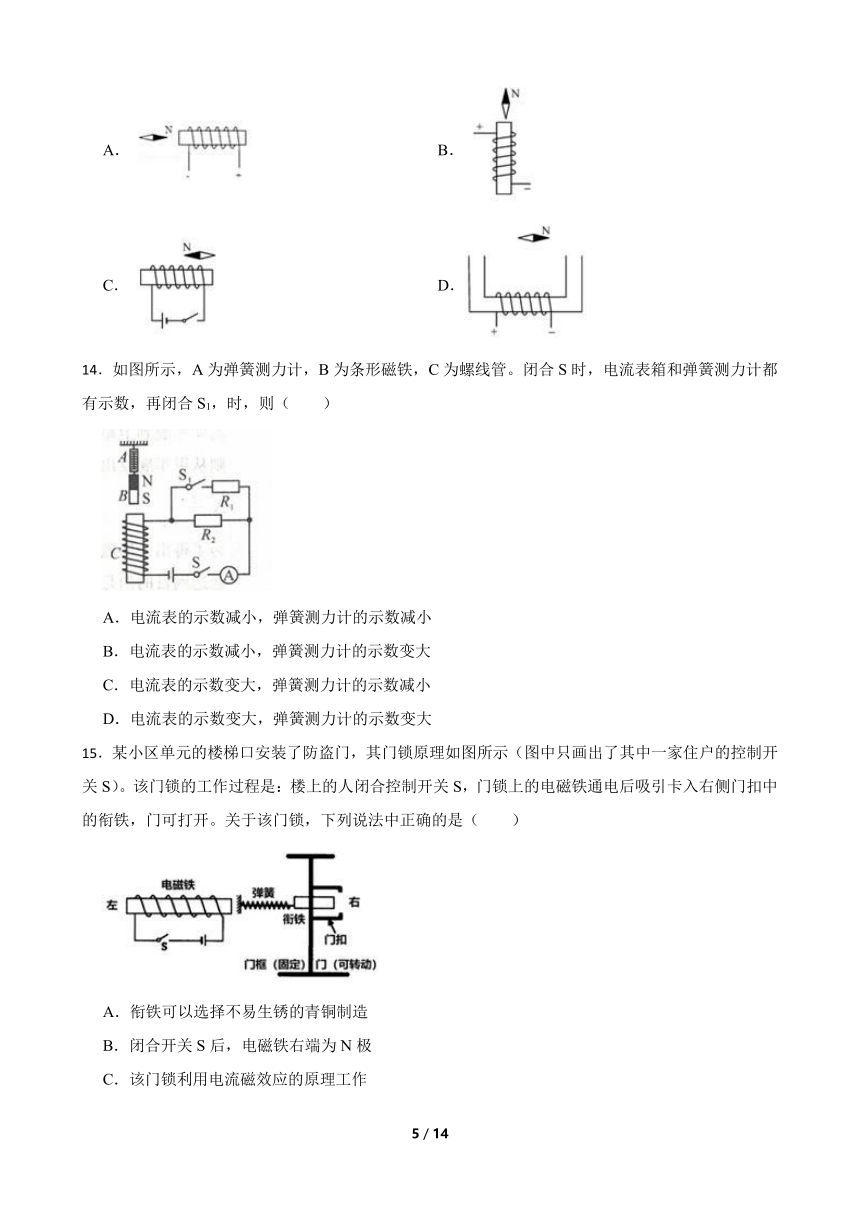

13．下列四幅图中，通电螺线管周围小磁针的指向正确的是(　　)
A． B．
C． D．
14．如图所示，A为弹簧测力计，B为条形磁铁，C为螺线管。闭合S时，电流表箱和弹簧测力计都有示数，再闭合S1，时，则（　　）
A．电流表的示数减小，弹簧测力计的示数减小
B．电流表的示数减小，弹簧测力计的示数变大
C．电流表的示数变大，弹簧测力计的示数减小
D．电流表的示数变大，弹簧测力计的示数变大
15．某小区单元的楼梯口安装了防盗门，其门锁原理如图所示（图中只画出了其中一家住户的控制开关S）。该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是（　　）
A．衔铁可以选择不易生锈的青铜制造
B．闭合开关S后，电磁铁右端为N极
C．该门锁利用电流磁效应的原理工作
D．电磁铁周围磁场是假想的物理模型
16．如图所示是某同学绘制的部分磁感线分布示意图，根据图示，以下分析正确的是（　　）
A．A点的磁场强度比B点的磁场强度弱
B．A点磁场方向等于静止在该处的小磁针南极所指的方向
C．由于磁场是实际存在的，所以磁感线也是实际存在的
D．放在AB两处的小磁针静止时所受磁场力的方向是不同的
二、填空题
17．某科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示。当推动A轮转动时，其他3个轮会随之转动，若A轮磁体外侧是N极，则C轮磁体外侧是　 　极。如果A轮逆时针转动，C轮将　 　 (填“顺”或“逆”，下同)时针转动，D轮将　 　时针转动。
18．如图所示是一种涂鸦神器画板的原理图。将磁石粉浸没在悬浮液里，当按下磁性写字笔其中一个按钮时，笔尖磁体为S极，可以写出　 　 色的字。 擦去字迹时，只需将刷子左右移动即可，刷子可以用　 　 (填“不 易磁化”或“易磁化" ")的材料制成。
19．如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关前，小磁针的南极指向地理的　 　极；闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，小磁针静止时左端为　 　(填“S”或“N”)极。当滑片P向左滑动时，铁块受到的摩擦力的大小将　 　(填“变大”、“变小”或“不变”)。
20．磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具，是高新技术的产物。上海磁悬浮列车的结构如图甲所示。要使列车悬浮起来，车身线圈的上端是　 　(填“N”或“S")极。图乙是另一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管。B中电流方向如图乙所示，请在图中标出通电螺线管的N极　 　，(螺线管B与电磁铁A之间相互　 　 (填“排斥”或“吸引”)，从而使列车悬浮在铁轨上方。
21．扬声器是把电信号转换成声信号的一种装置，如图是扬声器的构造示意图。当线圈中通过变化的电流时，线圈受到　 　力的作用，从而带动与线圈相连的纸盆　 　，于是扬声器就发出了声音。
22．小丽在做如下图的实验，闭合开关 S 后，观察到 a、b 两枚铁钉吸引大头针的现象。这个实验可以说明电磁铁的磁性强弱与　 　 有关；如果将滑动变阻器的滑片向右移动， 电磁铁 a 的磁性强弱的变化是　 　 （填“变大”、“变小”或“不变”），此实验还能说明稀硫酸溶液　 　 （填“容易”或“不容易”）导电。
三、实验探究题
23．小宇参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关"的课题。他做的实验如下：将一条形磁体的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁体加热，如图甲所示，经过一段时间后，当磁体被烧红时，发现铁钉纷纷落下。
（1）从小宇的实验可得出的初步结论是　 　。
（2）根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁体的　 　减弱直至消失，无法　 　(选填"排斥”或“吸引")弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（3）根据这一现象，你认为生活中要保持磁体的磁性不减弱，应注意什么？答：　 　。
24．在探究“通电螺线管外部磁场特点”的实验中，小．华设计了如图甲所示的电路。实验时：
（1）可通过观察　 　来判断通电螺线管的磁极。
（2）如图乙是通电螺线管周围有机玻璃板上小磁针的分布状态，通过观察可知，通电螺线管的外部磁场与　 　的磁场相似。
（3）要探究影响通电螺线管磁场强弱的因素，除了图中所示的器材外，还需要　 　。若开关S 接“1”时，电流表的示数为I，现将开关 S 从“1”换接到“2”上，接下来他的操作是　 　，这样可以探究通电螺线管磁场的强弱与匝数的关系。
25．小明利用实验室的电磁继电器、阻值随温度变化的电阻R1、滑动变阻器R2、发热电阻丝R0设计了一个恒温箱控制电路。如图甲所示，恒温箱加热器的电源电压为220V，加热电热丝R0和电阻R1处于恒温箱内，图乙是电阻R1的阻值随温度变化的关系曲线。电磁继电器所在的控制电路的电源电压U=9V，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30mA时，电磁继电器的衔铁被吸下来。
（1）请用笔画线代替导线，按照题意将图中的电路连接完整。
（2）在升温的过程中，电阻R两端的电压会　 　(选填“变大”“变小”或“不变”)。
（3）如果要使恒温箱内保持的温度升高，合理的操作方法是　 　。
26．网络上有一个国外“牛人”制作的“电池磁力小火车”的视频。视频中，“牛人”把由铁铷合金制作的超强磁铁分别吸附在电池的正负极两端制成“小火车”，并将其整个放入自制的铜质螺线管中，发现电池与磁铁竟然沿着螺线管向右运动起来，直到从螺线管的另一端穿出（如图1）。小明对“小火车”为什么会运动非常感兴趣，便动手进行了实验。
（1）图1中，两侧磁铁之间的线圈中会有电流通过，他由此推测：只有当线圈中有电流通过时，火车才会受力运动。为验证这一假设，他需要进一步的操作是　 　；
（2）预测图2中的小火车将向　 　运动（选填“左”或“右”）；
（3）要让小火车更快地过螺线管，可以采取的措施是　 　（写出一种方法）；
27．阅读以下材料，回答问题。
指南针是我国古代的四大发明之一。司南是春秋战国时期发明的一种指南针，如图甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动。古文《论衡·是应篇》中记载：“司南之杓，投之于地，其柢指南”。司南的作用，放在地上，它的勺柄静止时指向南方。磁勺能够指示方向，是利用了地磁场对磁勺的作用。
（1）若假想地磁场是由地球内部一块大磁铁产生的，图乙和丙所示的两个示意图中，能合理描述这块大磁铁的是　 　。
（2）司南的勺柄应为该磁体的　 　(填“N”或“S")极。
（3）某物理研究所尝试利用一块天然磁石制作“司南”，图丁所示为天然磁石的磁感线分布情况，则应将磁石的　 　(填“A”“B”“C”或“D")处打磨成勺柄。
（4）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，但磁勺勺柄总不能正确指南。将粗糙木盘换成较光滑的青铜盘才略有改善。这是因为磁勺和盘子之间的　 　影响了实验效果。
四、解答题
28．如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。
29．小柯同学在医院看到一个自动输液报警器，如图1所示。闭合开关，当输液报警器处输液管中有药液流过，指示灯亮喇叭不响，无药液流过，灯熄灭指示喇叭报警。小柯运用自己．所学知识和查找的资料设计了一个类似的自动输液报警器，如图2所示。
资料1．光敏电阻阻值随光照变化的关系如图3。
资料2．当输液管内有药水时，LED灯发出的光将会被聚焦到光敏电阻上，如图2；当输液管内无药水时，LED灯发出的光仅有很少一部分照射到光敏电阻上。
资料3．图2中U2=3伏，电磁铁线圈的阻值为80欧。当线圈中的电流大于等于30亳安时，继电器的衔铁将被吸引。
（1）当输液管中没有药液流过时，电磁铁的磁性　 　 (选填“变大”、“不变"或“变小")。
（2）计算电磁铁衔铁恰好被吸引时光敏电阻的阻值？
（3）调试时，发现输液管中有药液流过时也会报警，请写出一种改进方案　 　。
30．小明乘电梯时，发现电梯超载会自动报警。如图甲所示。电源电压恒定不变，R0为定值电阻。用杯中水量调节压敏电阻受到力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示：
（1）图片中R0的作用是　 　。
（2）分析图乙I- -F图象可知：压敏电阻Rx受到的压力增大时，通过它的电流也增大，Rx的阻值　 　(选填“变大“变小”或“不变")；当压力增大到一定程度时，触点K与　 　 接触，电铃响，实现自动报警。
（3）某电梯超载报警的Rx-F图象如图丙所示，空载时电梯厢对Rx的压力F1等于电梯厢的重力，当压力F2=1×104N时，电梯报警，则此电梯限载　 　人。(设每人质量约为50kg)
（4）下列与此实验研究方法相同的是____。
A．探究通过导体的电流与导体两端电压关系时，控制导体电阻不变
B．用光线描述光的传播路径
C．用电磁铁吸引大头针的多少表示它的磁性强弱
D．2个5Ω的电阻串联，相当于1个10Ω的电阻
答案解析部分
1．【答案】C
2．【答案】D
3．【答案】D
4．【答案】B
5．【答案】B
6．【答案】D
7．【答案】C
8．【答案】C
9．【答案】C
10．【答案】B
11．【答案】D
12．【答案】C
13．【答案】C
14．【答案】D
15．【答案】C
16．【答案】D
17．【答案】S；顺；逆
18．【答案】红；易磁化
19．【答案】南；S；变小
20．【答案】S；；排斥
21．【答案】磁场；振动
22．【答案】线圈的匝数；变大；容易
23．【答案】（1）温度越高，磁性越弱
（2）磁性；吸引
（3）不让磁体靠近高温物体
24．【答案】（1）小磁针的指向
（2）条形磁铁
（3）大头针；调节滑动变阻器的滑片 P，使电流表的示数仍为 I
25．【答案】（1）
（2）变大
（3）将R2的滑片向左移动
26．【答案】（1）将电池的一端与磁铁断开
（2）左
（3）增强磁铁的磁性（或者使螺线管的绕线更密集以增加与磁铁接触的那一段螺线管匝数、或增加电池电压以增大螺线管中电流从而增强其磁场）
27．【答案】（1）丙
（2）S
（3）C
（4）摩擦
28．【答案】解：如图所示：
29．【答案】（1）变小
（2）解：R总= =100欧
R光圈=R总-R线圈=100欧-80欧=20欧
（3）增大控制电路电压或增加线圈匝数(合理即可)
30．【答案】（1）保护电路
（2）变小；B
（3）12
（4）C
