电和磁

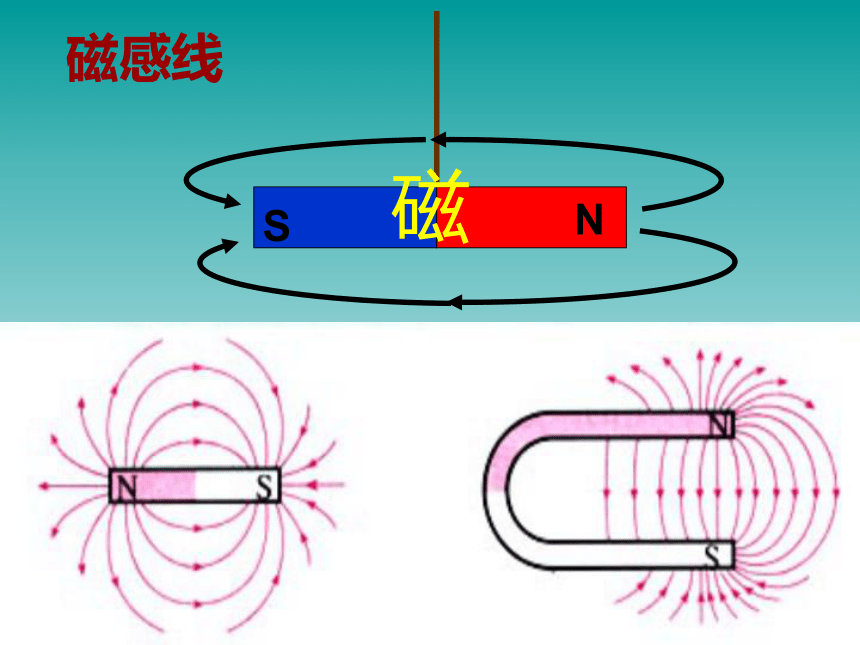

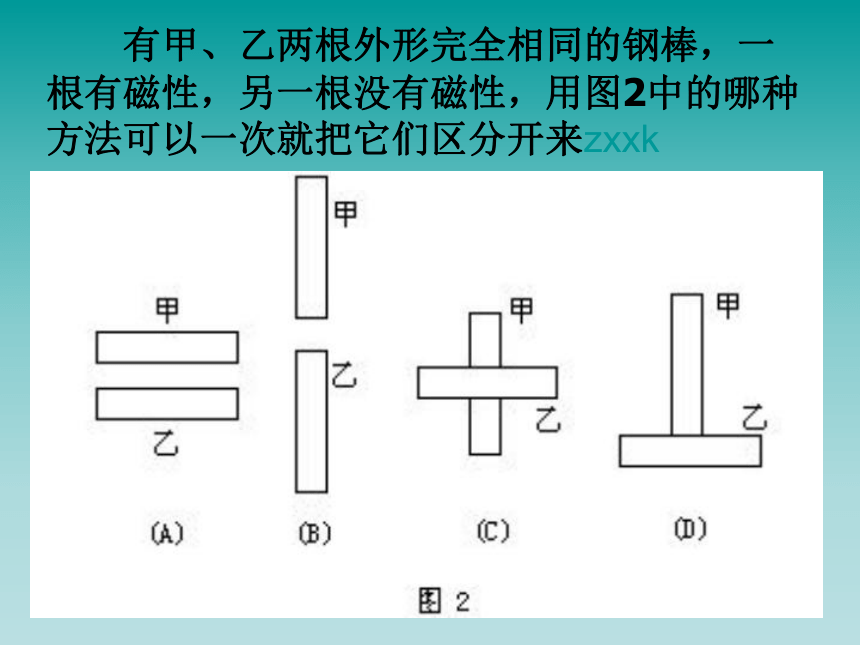

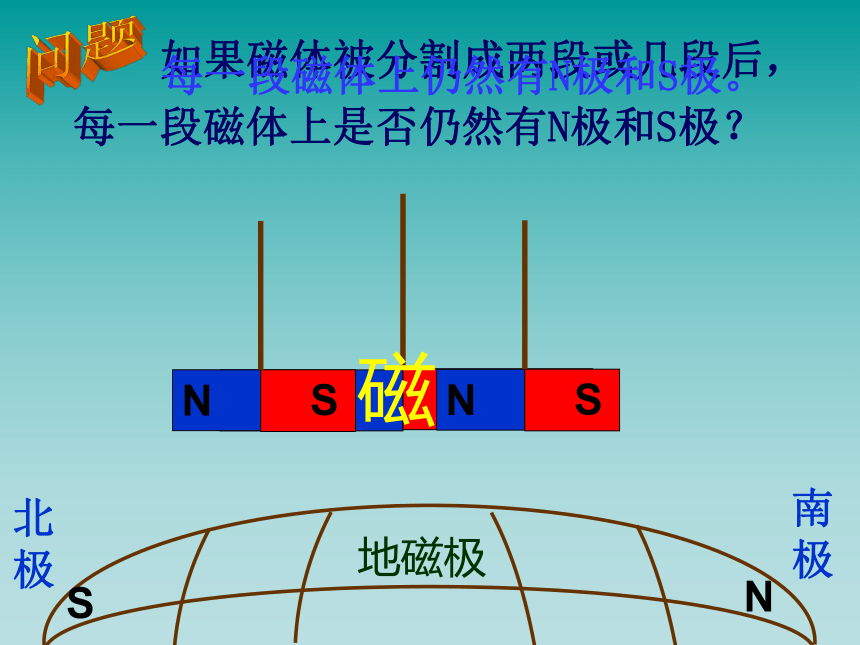

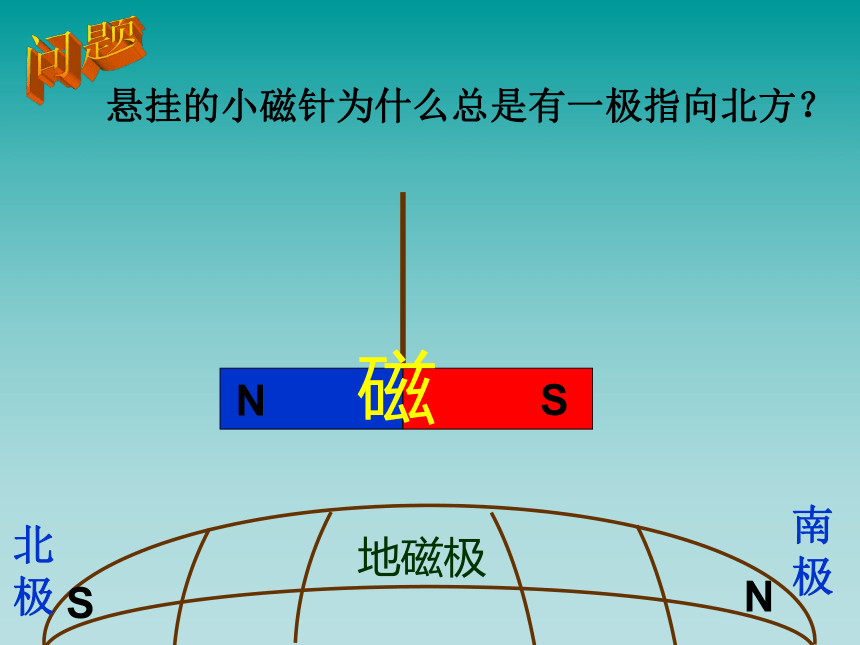

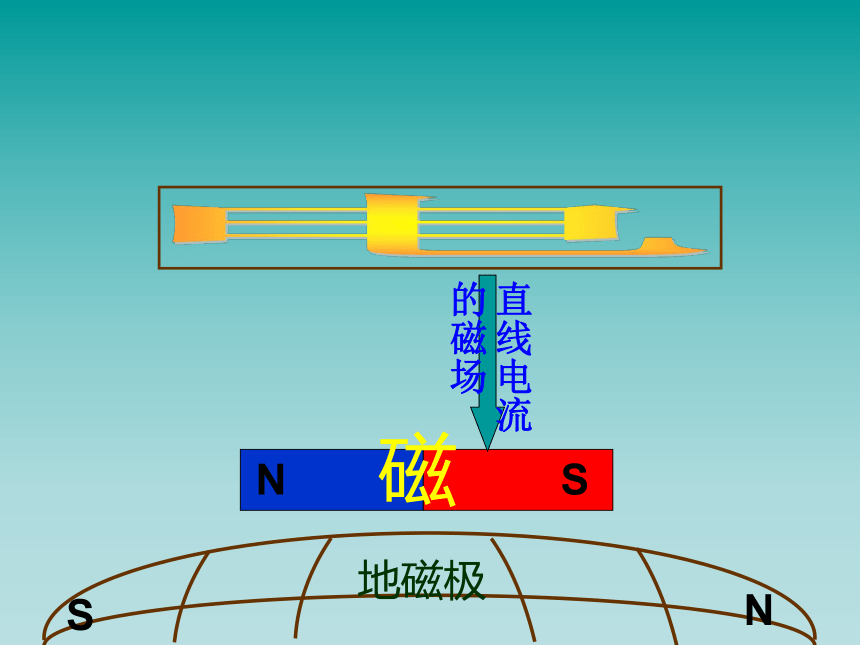

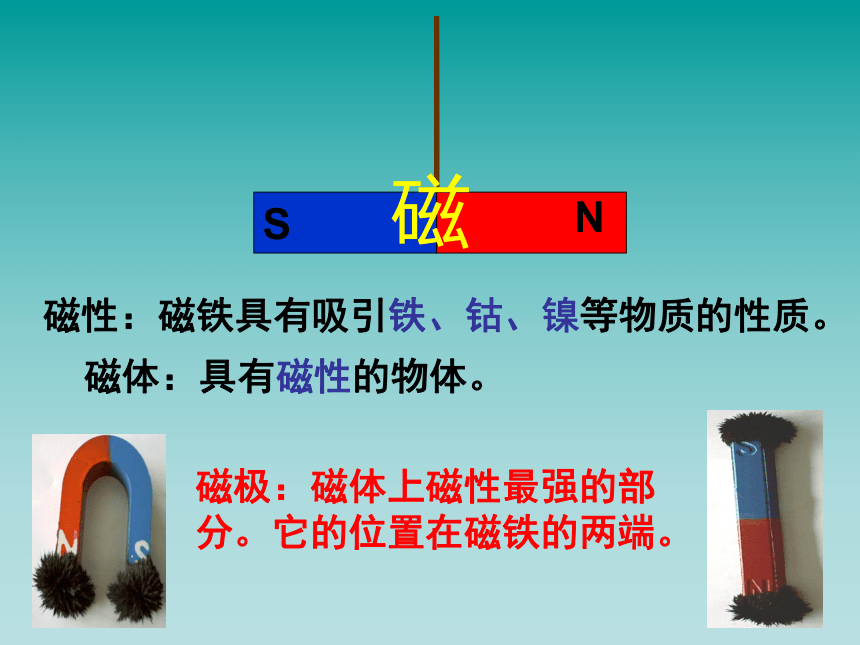

课件45张PPT。电流的磁效应通电螺旋管电动机发电机家庭电路电的安全使用第四章电和磁复习温州二十中------章青禾磁性：磁铁具有吸引铁、钴、镍等物质的性质。 磁体：具有磁性的物体。磁极：磁体上磁性最强的部分。它的位置在磁铁的两端。NS1、磁体周围的磁感线总是从磁体的北极出来，回到磁体的南极。2、磁感线是闭合又不相交的曲线，密的地方磁场强，疏的地方磁场弱。磁感线地磁极NSNS北极南极问题悬挂的小磁针为什么总是有一极指向北方？北极南极 如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极？问题每一段磁体上仍然有N极和S极。 修半导体收音机时，有一个小螺丝钉掉在了里边，电工师傅怎样很快地把螺丝钉取出来?zxxk磁化：使原来没有磁性的物体得到磁性的过程。被磁化的物体如果是铁棒，获得的磁性会立即消失被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间　　有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图2中的哪种方法可以一次就把它们区分开来zxxk

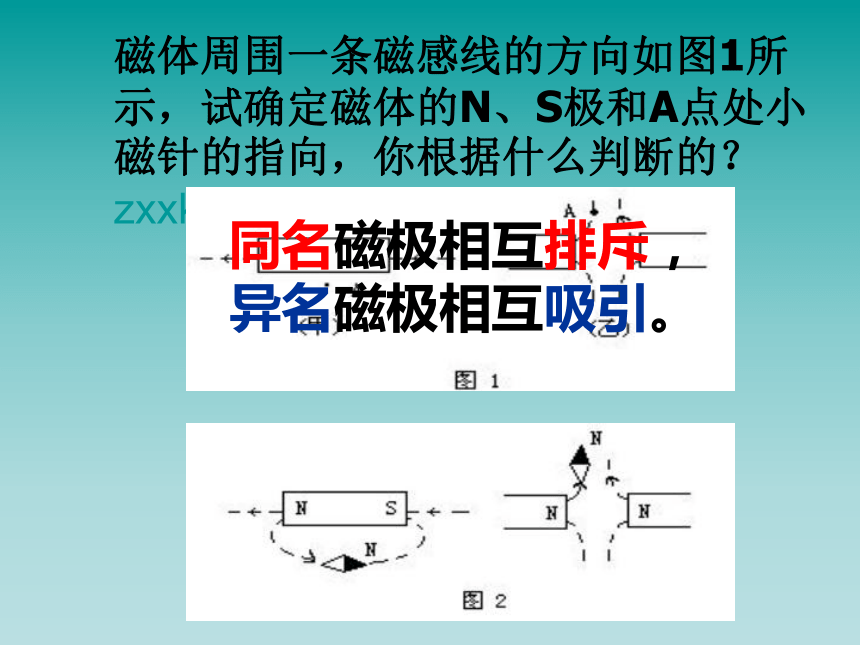

磁体周围一条磁感线的方向如图1所示，试确定磁体的N、S极和A点处小磁针的指向，你根据什么判断的？zxxk同名磁极相互排斥，
异名磁极相互吸引。?
?

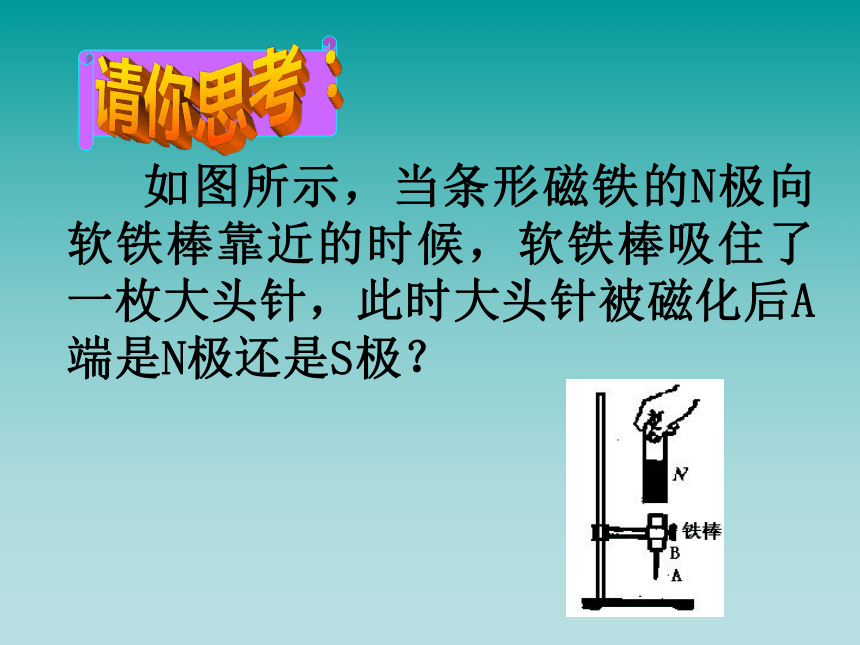

　　如图所示，当条形磁铁的N极向软铁棒靠近的时候，软铁棒吸住了一枚大头针，此时大头针被磁化后A端是N极还是S极？

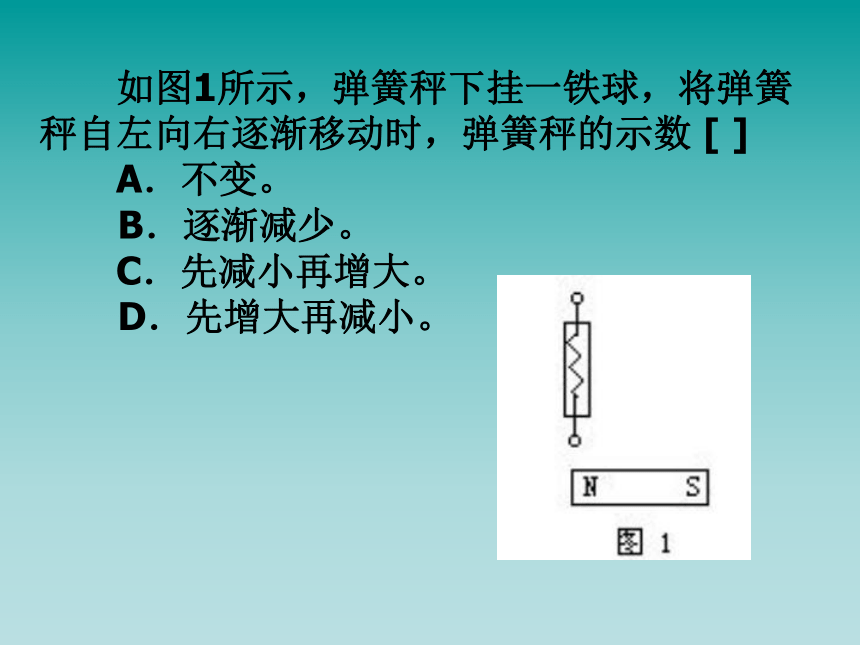

　　如图1所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数 [ ]
　　A．不变。
B．逐渐减少。
　　C．先减小再增大。

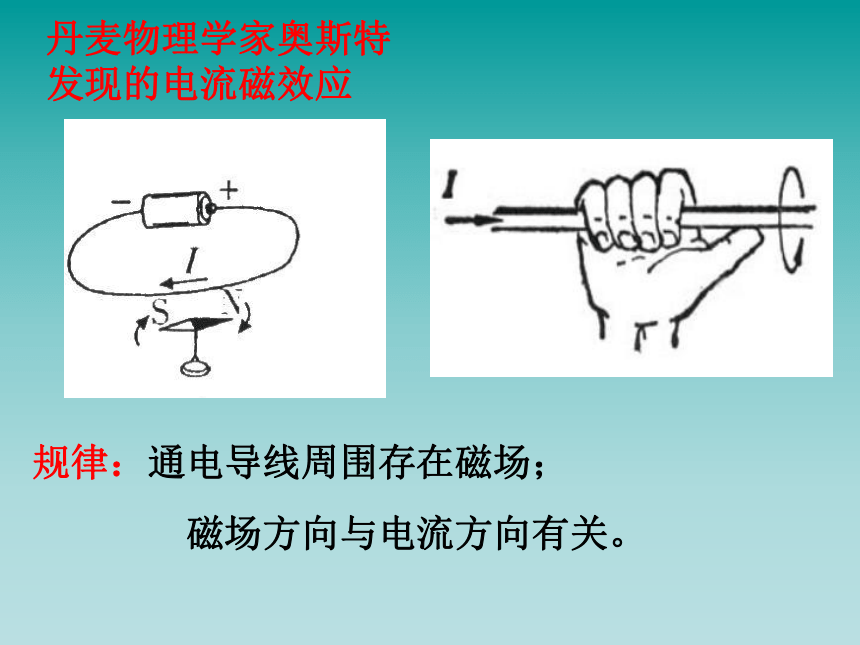

D．先增大再减小。直线电流的磁场丹麦物理学家奥斯特发现的电流磁效应规律：通电导线周围存在磁场；
　　　　磁场方向与电流方向有关。
　　　　通电直导线周围的磁场　　直线电流周围的磁感线是一些以导线上各点为圆心的同心圆，这些同心圆都在与导线垂直的平面内。电流的磁效应通电螺旋管判定方法:用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极通电螺线管相当于一个条形磁体。电磁铁？1.定义：2.构造：电磁铁是一个带有铁芯的螺线管.电磁铁的应用：电铃电磁选矿机电磁起重机电磁继电器实验研究电磁铁的磁性强弱跟电流的关系越强大增多思路实验多多越多越强研究电磁铁的磁性跟线圈匝数的关系思路研究电磁铁的磁性跟铁芯的关系实验现象插入铁芯后吸引越______,结论当电流电磁铁线圈的匝数一定时___________磁性__________.思路多插入铁芯大大增强实验结论 电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____.有越强越多越强大消失电磁铁的优点电磁铁的极性变换通断电改变电流大小改变电流方向电磁铁磁性有无电磁铁磁性强弱如图所示，要使电磁铁磁性最强，正确的接法是 （ ）R43S2S121RD如图所示，开关S接通后，两个通电螺线管将 （ ）
A．相吸 B．相斥 C．先相吸、后相斥 D．先相斥、后相吸．A 例5、附图是一种防汛报警器的原理图。K是触点开关，B是个漏斗形的竹片圆筒，里面有浮子A．试说明这种报警器工作原理。 [答]水位升高时，浮子A会推动B一起上升，当水位达到或超过警戒线时，使控制电路接通。这时，电流通过电磁铁，使它吸引衔铁，并使工作电路接通，电灯发光报警。当水位降低时，浮子A带动B一起下降。当水位低于警戒线时，控制电路被断开，电磁铁因无电流通过而停止工作，不再吸引衔铁，使工作电路被断开，电灯不再发光报警。 电流的磁效应通电螺旋管电动机实验1:现象：开关合上，通电导体AB的发生运动 通电导体在磁场里受力的作用，导体的运动的方向跟
电流方向和磁感线方向有关。小结：实验2（图甲）１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。实验2（图乙）２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。abcd直流电动机 结构定子（磁体）转子（线圈）换向器（使线圈的电流方向发生改变，让线圈持续转动下去）电刷 上述实验中,通电线圈能否一直转动下去,若要使它一直转动下去,你设想可采用哪些方法?问题电流的磁效应通电螺旋管电动机发电机英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。电磁感应：如果电路不闭合，导体作切割磁感线运动时，导体______
但导体两端______________ 闭合电路的一部分导体在磁场里
导体中就会产生电流，这种现象叫电磁感应。 做切割磁感线运动 不会产生产生感应电压感应电流ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB发电机的构造和作用实际使用的交流发电机（旋转磁场式）；组成定子——线圈产生感应电流转子（电磁铁）动力机水轮机汽轮机（核电站）内燃机蒸汽轮机（火力发电站）可以产生强磁场（1）图A表示__________________＿＿＿＿＿＿
　图B表示＿＿＿＿＿＿（2）电磁感应现象是＿＿＿能转化＿＿＿＿
　　发电机是＿＿＿＿转化＿＿＿＿＿（3）图B（a）表示＿＿＿＿＿＿＿　　
图B（b）表示＿＿＿＿＿＿＿＿产生感应电流不产生感应电流机械电能机械能电能电磁感应现象通电导体在磁场里要受到力的作用A(a)(b)B发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗_____而输出_______;
发电机是消耗________而输出_____;3、电动机：利用_____________________的原理
发电机:利用_________原理
可分为交流发电机和直流发电机两类。 交流发电机与直流电动机的区别？电能机械能机械能电能通电线圈在磁场里转动电磁感应．如图3—72中各装置图，属于交流发电机的是 ( )
B1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。
练习方向方向交流直流5050100 在交流发电机中，当线圈平面 ( )
A、转至与磁感应线垂直时，感应电流最大
B、转至与磁感应线平行时，感应电流改变方向
C、转至与磁感应线垂直时，感应电流改变方向
D、转至与磁感应线平行时，感应电流为零
C图是研究感应电流的方向与哪些因素有关的实验示意图，比较甲、乙两图可以得出感应电流方向与________有关的结论；比较甲、丙两图可以得出感生电流方向与____ _____有关的结论。运动方向磁感应线方向电流的磁效应通电螺旋管电动机发电机家庭电路进户线、１、现在你知道家庭电路由哪些部分组成的吗？电能表、断路器、插座、灯座、开关.灯泡2、进户线分___________之间的电压是＿＿伏。 3、辨别火线和零线用＿＿＿＿＿。 5、保险丝的材料______________________、作用___________________________________、选择___________________________________。6、三相插座的接法是__________________。7、断路器的原理测电笔220左零右火上接地４、熔断器有__________熔断器和_________熔断器两种 ,熔断器内装有＿＿＿＿:敞开插入式封闭管式保险丝电路中电流过大时，保险丝自动熔断。电阻率较大、熔点较低额定电流等于或稍大于正常工作时的电流火线和零线,如下图是断路器的工作原理，断路器因方便、安全，越来越被广泛使用，当电流过大时，按它的工作顺序用短线依次连接。
簧锁装置
接触点
电流过大，
双金属片弯曲
脱开双金属片发热过多断开触动簧锁装置1、2、3、4、电流的磁效应通电螺旋管电动机发电机家庭电路电的安全使用电流的磁效应通电螺旋管电动机发电机家庭电路电的安全使用再见
