第5节 磁生电

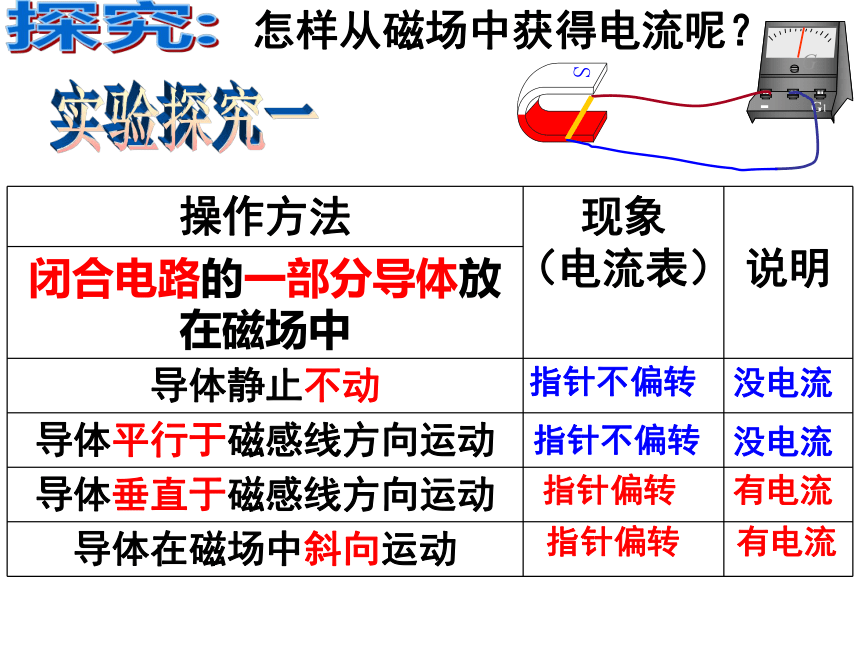

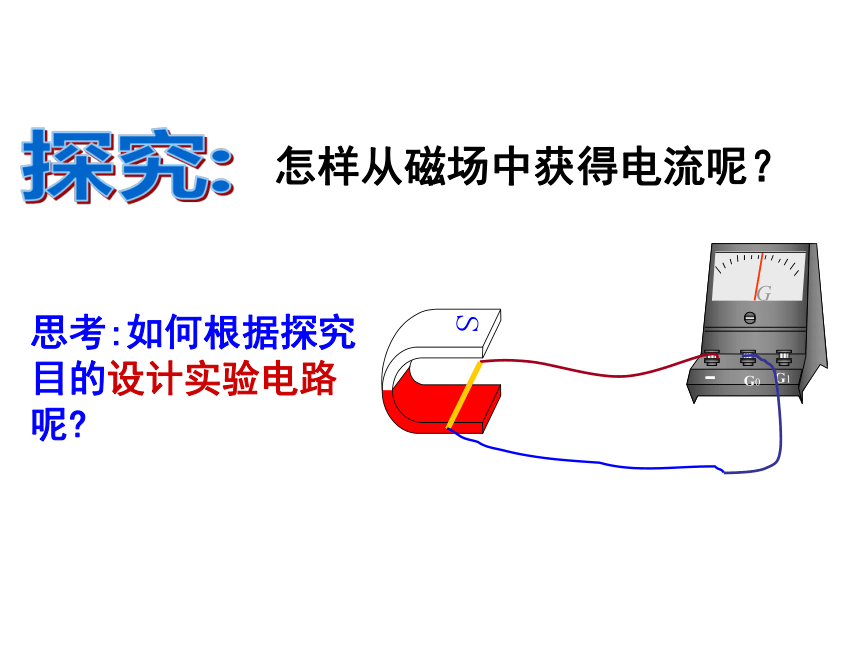

课件16张PPT。第5节 磁生电磁能否生电？电能生磁英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了利用磁场获得电流(磁生电)的愿望。意义:导致了电能的大规模生产和利用，开辟了电气化的新纪元. 怎样从磁场中获得电流呢？探究:思考:如何根据探究目的设计实验电路呢?实验探究一 怎样从磁场中获得电流呢？探究:指针不偏转指针不偏转指针偏转没电流没电流有电流指针偏转有电流结论:闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。产生的电流就叫做感应电流。如果电路不闭合，导体中不会产生感应电流，但在导体两端会有感应电压。 刚才做实验时，灵敏电流表指针左右偏转，说明了什么？问题猜一猜 你认为电路中感应电流的方向可能与哪些因素有关？ 可能与磁场方向有关可能与导体切割磁感线的方向有关 如何用实验的方法发现感应电流的方向与导体切割磁感线的运动方向和磁场方向之间的关系？探究二 电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关结论:感应电流的大小与哪些因素有关？探究三猜测可能与有关导体切割的速度大小 导体切割的方向永磁铁强度 切割导线的条数 切割导线的有效长度 ……结论： 感应电流的大小与导线切割的速度、永磁体的强度、切割导线的条数、切割导线的有效长度有关。
电磁感应法拉第发现电磁感应现象1、产生感应电流的条件2、影响感应电流方向的因素3、影响感应电流大小的因素能量转化：机械能转化为电能课堂小结电磁感应的涵义1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C巩固练习：N垂直屏幕
向外运动2、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCD(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合电路的一部分导体在磁场中做切割运动一定会产生感应电流（ ）
3.请判断: 5.感应电流的方向与_____________
和____________有关。导体运动方向磁感线方向4.某个导体在磁场里做切割磁感线运动，导体的两端将产生___________。
感应电压6.在电磁感应现象中，导体切割磁感线运动时，产生了______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械电和磁的三大关系（三大原理）
