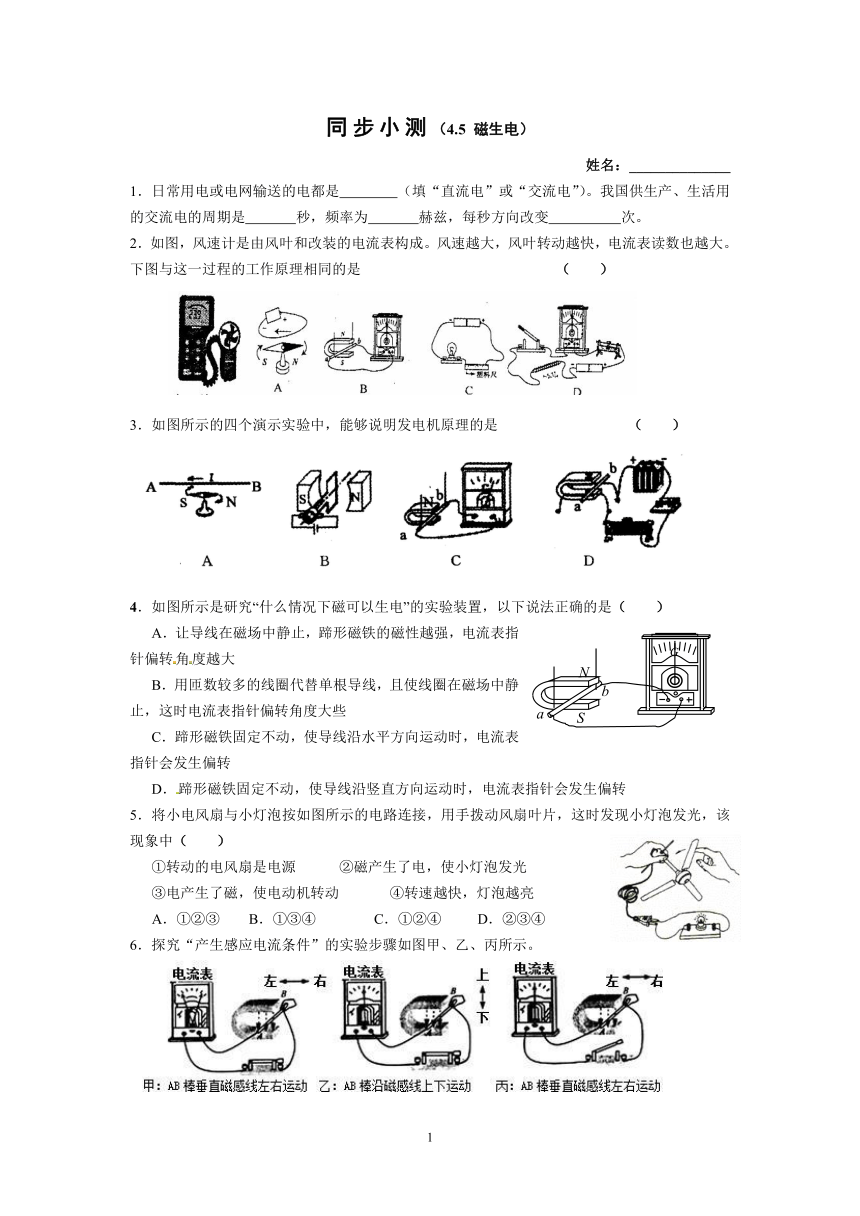

同步小测(4.5 磁生电)
姓名:______________
1.日常用电或电网输送的电都是 (填“直流电”或“交流电”)。我国供生产、生活用的交流电的周期是 秒,频率为 赫兹,每秒方向改变 次。
2.如图,风速计是由风叶和改装的电流表构成。风速越大,风叶转动越快,电流表读数也越大。下图与这一过程的工作原理相同的是 ( )
3.如图所示的四个演示实验中,能够说明发电机原理的是 ( )
4.如图所示是研究“什么情况下磁可以生电”的实验装置,以下说法正确的是( )
A.让导线在磁场中静止,蹄形磁铁的磁性越强,电流表指针偏转角度越大
B.用匝数较多的线圈代替单根导线,且使线圈在磁场中静止,这时电流表指针偏转角度大些
C.蹄形磁铁固定不动,使导线沿水平方向运动时,电流表指针会发生偏转
D.蹄形磁铁固定不动,使导线沿竖直方向运动时,电流表指针会发生偏转
5.将小电风扇与小灯泡按如图所示的电路连接,用手拨动风扇叶片,这时发现小灯泡发光,该现象中( )
①转动的电风扇是电源 ②磁产生了电,使小灯泡发光
③电产生了磁,使电动机转动 ④转速越快,灯泡越亮
A.①②③ B.①③④ C.①②④ D.②③④
6.探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。
(1)本实验中,我们通过观察 来判断电路中是否有感应电流。
(2)通过比较 两图可知,产生感应电流的一个条件是电路要闭合;通过比较甲、乙
两图可知,产生感应电流的另一个条件是导体要在磁场中做 运动。
(3)若图甲中AB棒不动,磁铁左右水平运动,电路 (选填“有”或“无”)感应电流。
(4)若某同学用图甲所示进行实验,发现现象不太明显。请提出一条改进措施:
。
(5)在产生感应电流的实验中,将 能转化为电能,生活中的 机就是根据上述原理工作的。
7.在学校实验室开放时,同学们对手摇发电机非常感兴趣,他们想:发电机产生感应电流大小跟哪些因素有关呢 于是他们开展了探究,以下是他们所用的发电机和实验记录表:
(1)根据表格可知,他们准备研究发电机产生感应电流的大小是否与
有关。
(2)手摇发电机在发电时将 能转化为电能。
(3)他们根据小灯泡的亮度来判断电路中感应电流的大小,像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。下列方法属于“转换法”的是 (填序号) ①根据磁铁吸引大头针的多少来判断磁性的强弱; ②根据能否进行新陈代谢来区分生物与非生物; ③根据纯净物中元素种类的多少来区分单质与化合物。
(4)判断电流大小,除了借助小灯泡观察之外,实验室常用 表来测量。
8.法拉第曾发明了一种能够产生持续电流的机器――发电机。某校探究小组仿制了这个发电机装置(如图),对影响电流大小的因素进行如下探究。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动,每根导线都在做切割磁感线运动,从而产生持续的电流。
①当圆盘转速增大时,电流表指针偏转增大,说明电流大小跟
有关;
②保持圆盘转速不变,换用一个半径更大的金属圆盘,发现电流表指针偏转更大,说明电流大小还跟 有关;
③保持圆盘转速不变,换用 ,发现电流表指针偏转更大,说明电流大小跟磁场强弱有关。
答案:
1.交流电 0.02 50 100
2.B
3.C
4.C
5.C
6.(1)电流变指针是否发生偏转
(2)甲、丙 切割磁感线
(3)有
(4)增强磁铁的磁性或加快切割的速度等
(5)机械,发电
7.(1)线圈转速和线圈转向
(2)机械
(3)①
(4)电流
8.(1)圆盘转速;(2)切割导线的长度;(3)磁性更强的磁铁
