电生磁(第2课时)

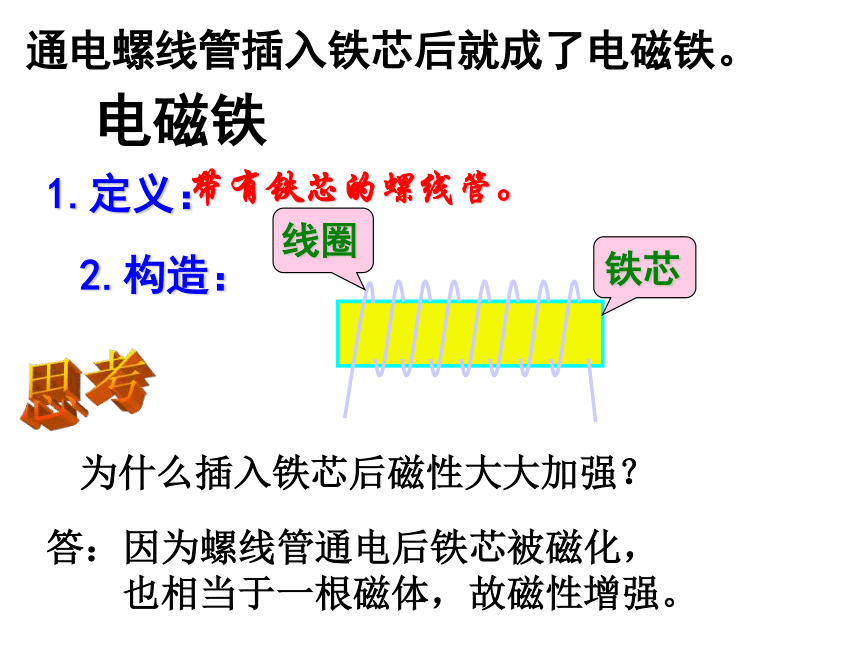

课件15张PPT。右手拇指四指环 直握直导线。直线电流的磁场方向和电流方向的关系右手螺旋定则一(安培定则一)方法： 指向电流方向， 指磁感线方向。第二节 电生磁 握螺线管。 指向北极方向。 指电流方向，右手拇指四指环通电螺线管的N极和电流方向的关系右手螺旋定则二（安培定则二)方法：N1.定义：带有铁芯的螺线管。2.构造：电磁铁通电螺线管插入铁芯后就成了电磁铁。为什么插入铁芯后磁性大大加强？思考答：因为螺线管通电后铁芯被磁化，

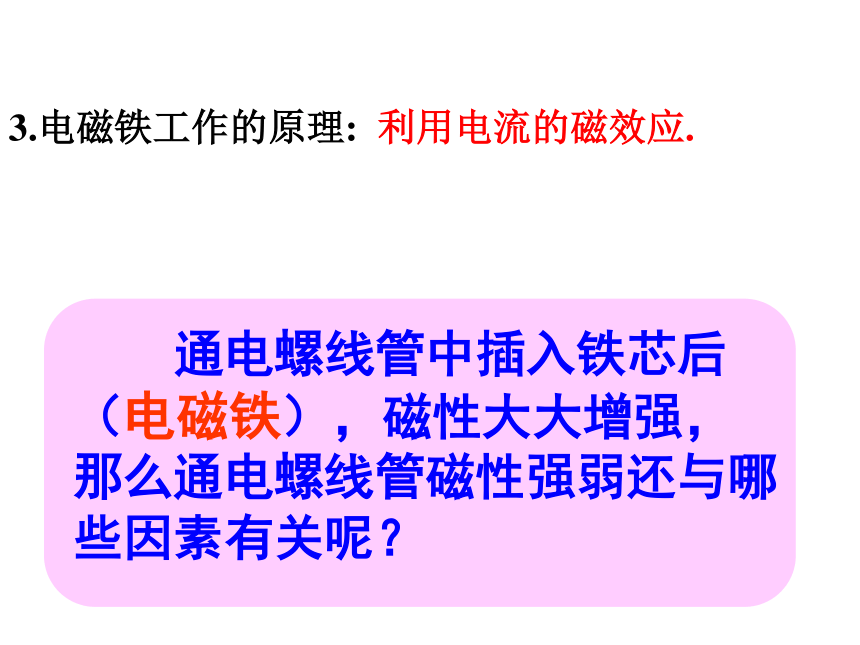

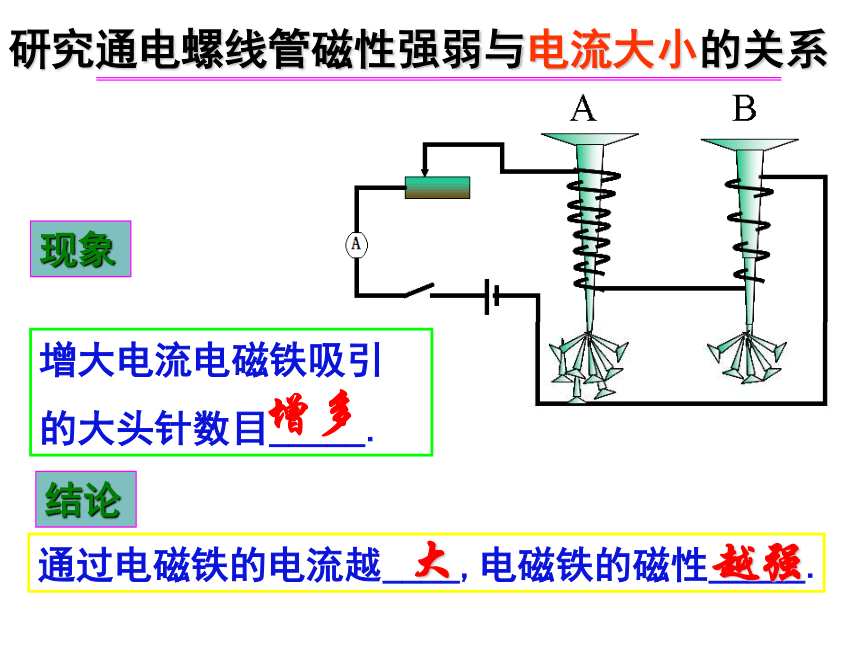

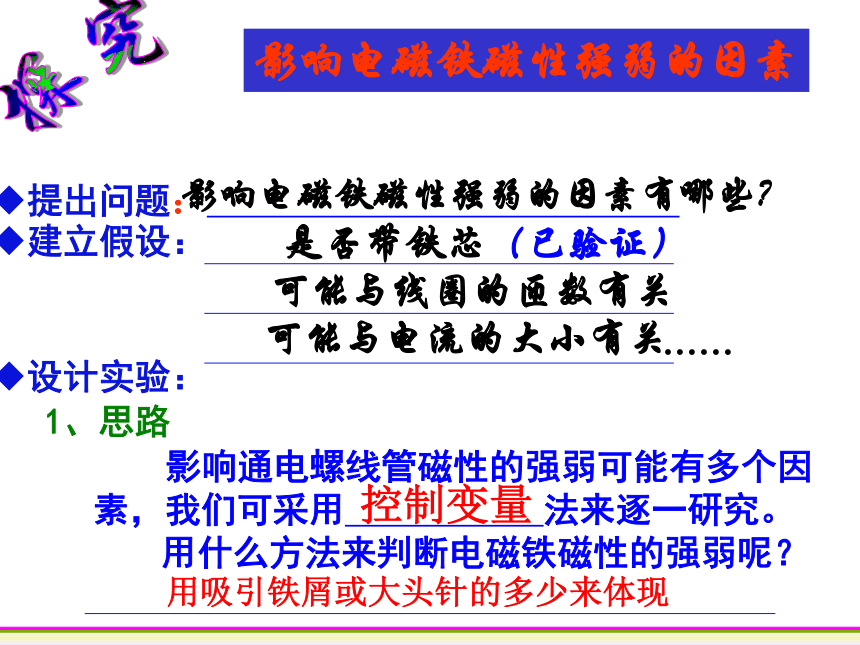

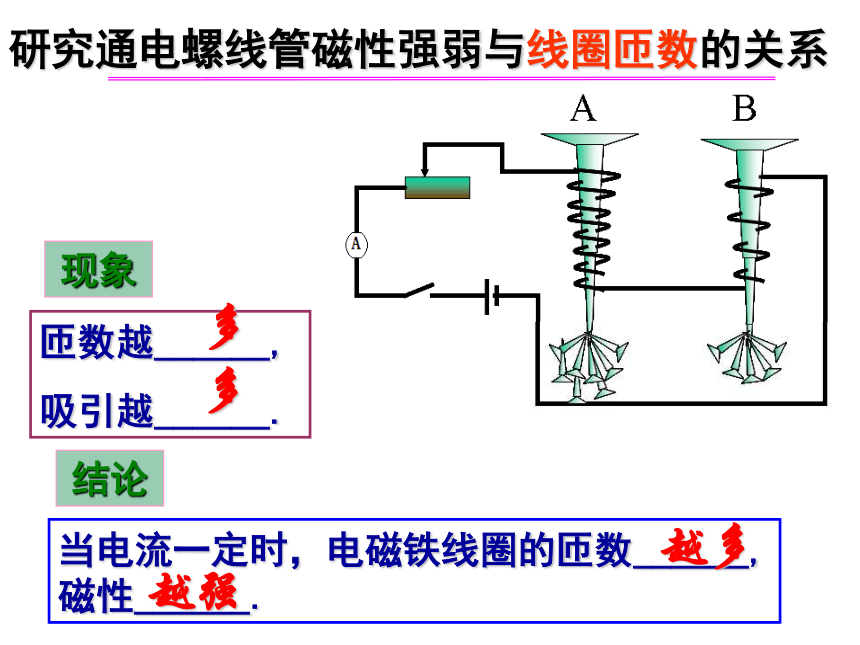

也相当于一根磁体，故磁性增强。3.电磁铁工作的原理:利用电流的磁效应.可能与线圈的匝数有关影响电磁铁磁性强弱的因素探究提出问题： 是否带铁芯（已验证）可能与电流的大小有关设计实验：…… 影响通电螺线管磁性的强弱可能有多个因素，我们可采用 法来逐一研究。控制变量1、思路用吸引铁屑或大头针的多少来体现影响电磁铁磁性强弱的因素有哪些？多多越多越强研究通电螺线管磁性强弱与线圈匝数的关系越强大增多研究通电螺线管磁性强弱与电流大小的关系影响通电螺线管磁性强弱的因素：电磁线圈匝数越多，磁性越强；通过线圈电流越大，磁性越强；插入铁芯，磁性增强通电螺线管磁性强弱与 　 　 、 —和　　 　　等因素有关.电流大小线圈匝数铁芯有无电磁铁的优点1.电磁铁磁性有无，可用________来控制
2.电磁铁磁性强弱，可用_____________ 来控制
3.电磁铁的极性变换，可用_____________ 来实现。通断电改变电流大小改变电流方向 练 习1.通电螺线管的磁性强弱与 、
　　　 　　 和　　 　　　有关.电流的大小线圈的匝数有无插入铁芯2.如图所示,当滑动变阻器的滑片向右移动时,电磁铁中的磁性将 .减弱3、闭合开关，A、B两电磁铁吸引大头针的数目有何不同，为什么？BA4.如图当开关S闭合后，
要使电磁铁磁性增强，
可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
5 .使通电螺线管磁性增强的操作是（ ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来ＡＡ 思考：若悬挂的铁块改为磁铁，情况又将怎样呢？N6.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：
A.不变 B.缩短
C.伸长 D.不能判断7、如图所示，要使电磁铁磁性最强，正确的接法是 （ ）D练一练 画出电线缠绕方式Ｎ
