浙教版科学八年级下册同步练习：第1章 电与磁 单元复习小结（含答案）

单元复习小结
本章知识清单

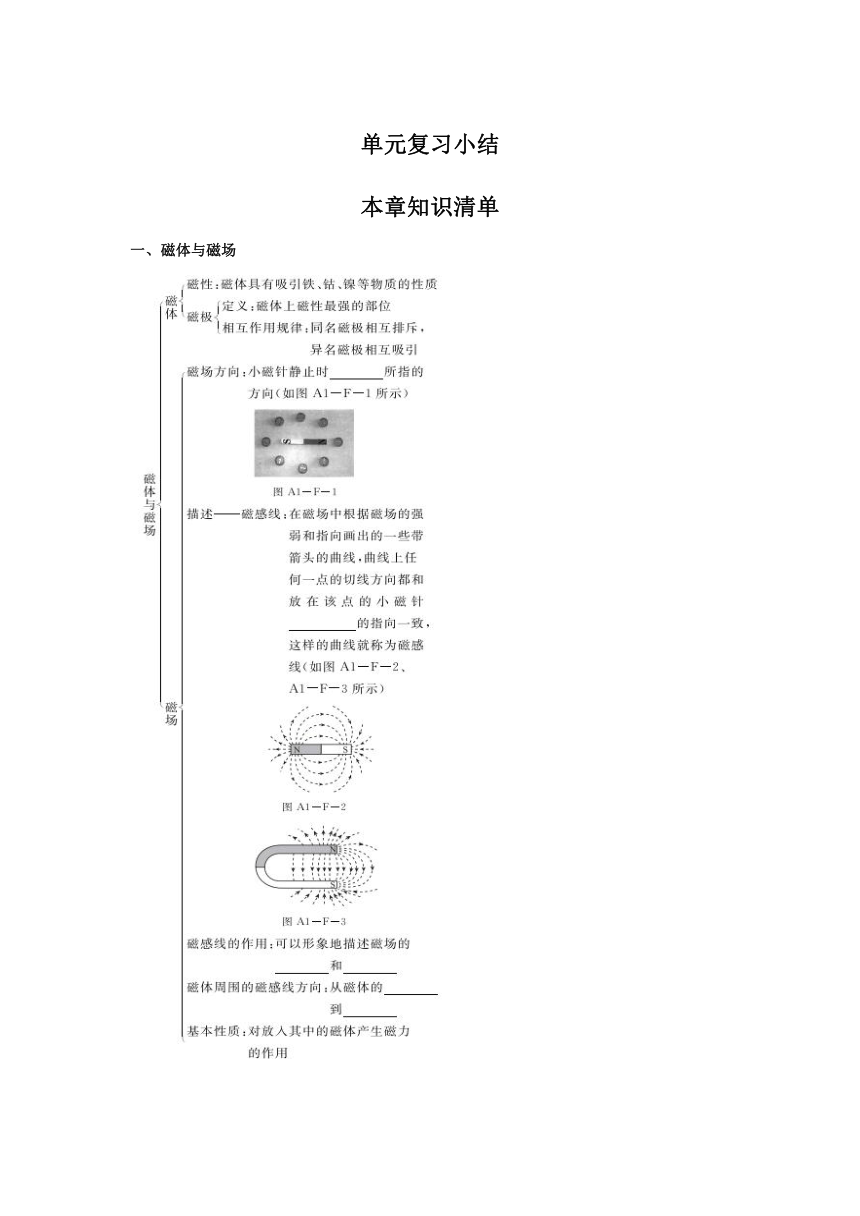

一、磁体与磁场

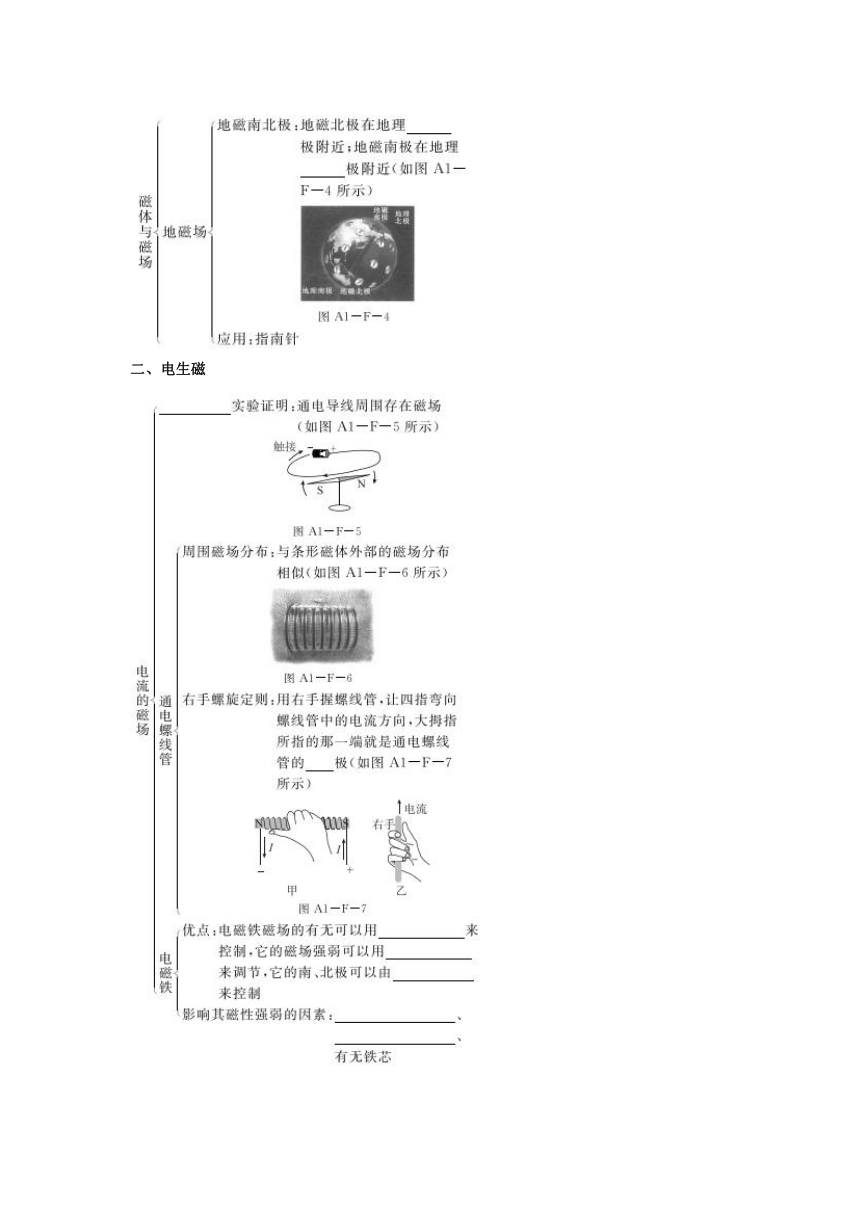

二、电生磁

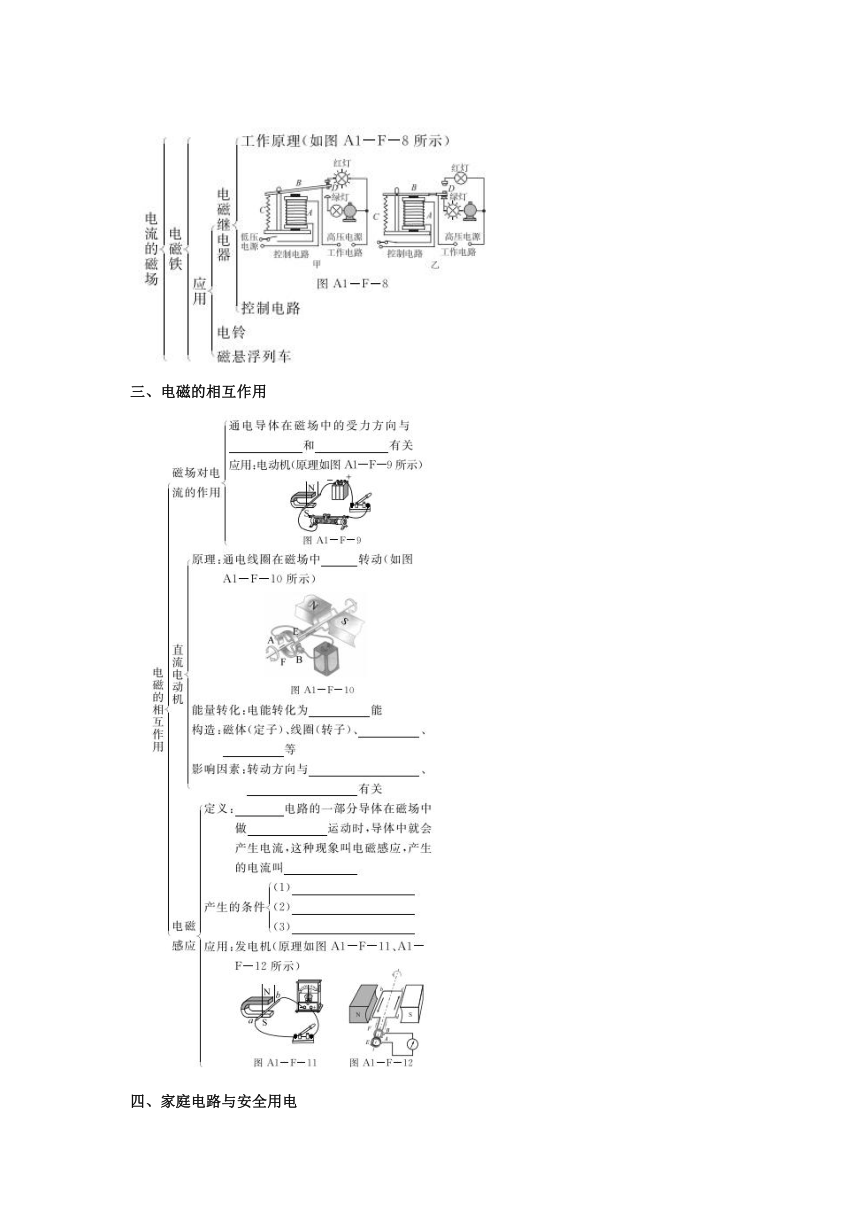

三、电磁的相互作用

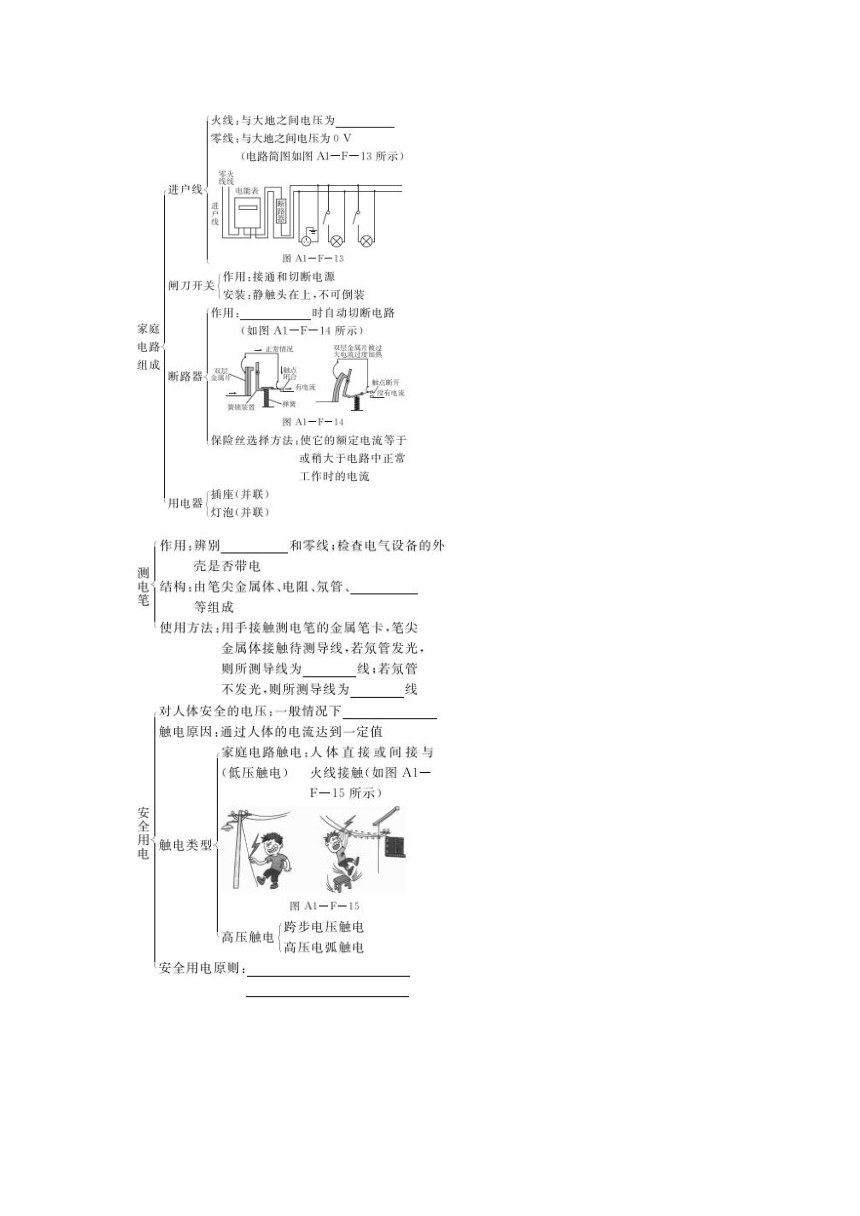

四、家庭电路与安全用电

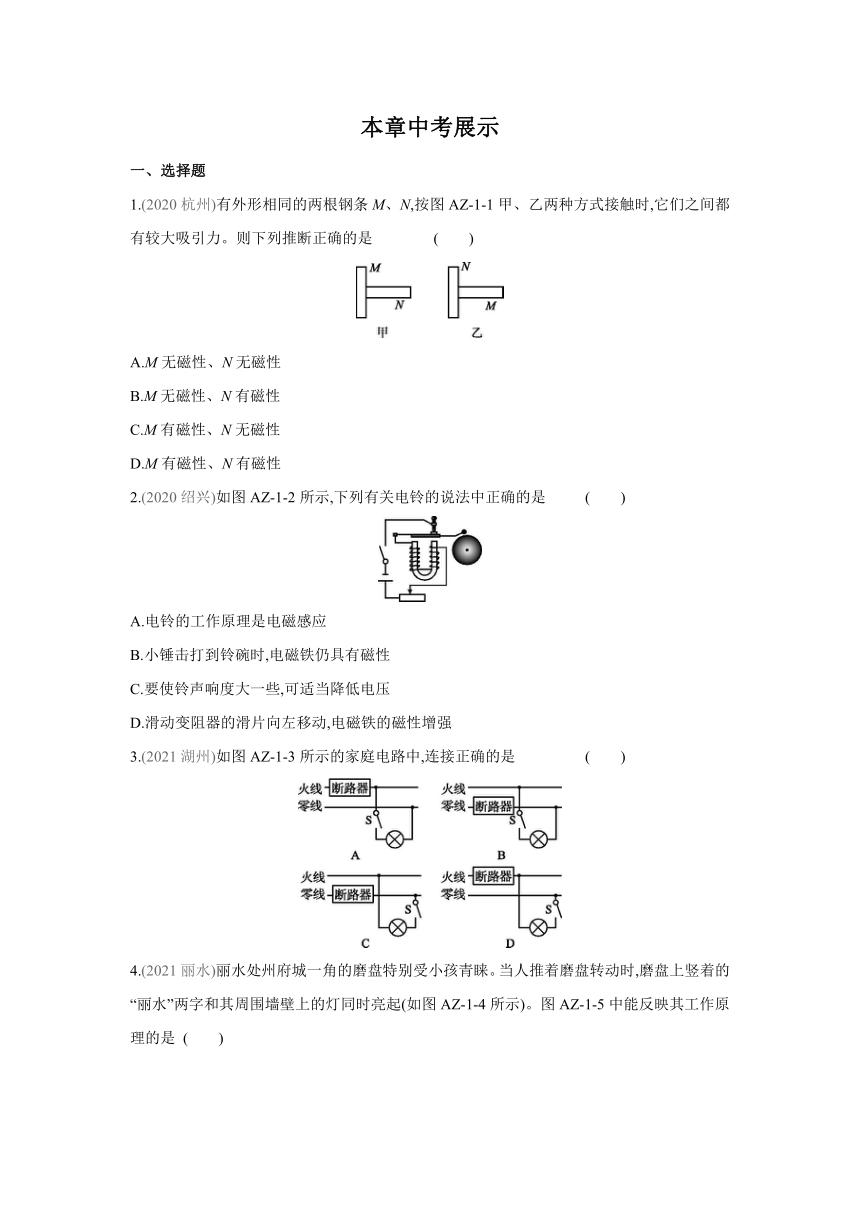

本章中考展示
一、选择题
1.(2020杭州)有外形相同的两根钢条M、N,按图AZ-1-1甲、乙两种方式接触时,它们之间都有较大吸引力。则下列推断正确的是 (　　)
A.M无磁性、N无磁性
B.M无磁性、N有磁性
C.M有磁性、N无磁性
D.M有磁性、N有磁性
2.(2020绍兴)如图AZ-1-2所示,下列有关电铃的说法中正确的是 (　　)
A.电铃的工作原理是电磁感应
B.小锤击打到铃碗时,电磁铁仍具有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向左移动,电磁铁的磁性增强
3.(2021湖州)如图AZ-1-3所示的家庭电路中,连接正确的是 (　　)
4.(2021丽水)丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时,磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图AZ-1-4所示)。图AZ-1-5中能反映其工作原理的是 (　　)
　
二、填空题
5.(2021宁波)夏天的紫外线较强,人们在户外活动时间过长,会造成皮肤灼伤,甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质,设计了如图AZ-1-6所示电路。当户外紫外线增强到设定值时,S2闭合,电动机转动,遮阳棚上防紫外线的遮阳布展开。
(1)调试时发现,当户外紫外线增强到设定值时,S2仍未闭合。为了达到设计要求,需要把滑动变阻器R1的滑片P向　　　　(填“左”或“右”)移动。
(2)从安全用电的角度分析,进户线a应该是　　　　线。
6.(2020宁波节选)科学进步是推动人类文明发展的重要动力,科学技术也在影响我们的生活。
(1)电能的广泛使用具有划时代的意义,但要注意用电安全。如果我们发现有人发生触电事故,应先　 ,再报警和施救。
(2)电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图AZ-1-7所示的电路,a、b处接电动机或指示灯。当低压控制电路断开时,指示灯亮;当低压控制电路闭合时,电动机工作。则a处接的是　　　　　　　。
7.(2020湖州)方方按如图AZ-1-8所示电路进行实验。闭合开关后,小磁针发生偏转,当小磁针静止时N极指向　　　　(填“上方”或“下方”)。向左移动滑动变阻器的滑片至某一位置时,硬币突然被吸起,此现象说明通电螺线管周围的磁场强弱与　 有关。
三、解答题
8.(2021台州)如图AZ-1-9所示是某兴趣小组制作的“电子秤”的结构简图,其中的电磁铁和永磁体之间相互排斥,对秤盘产生向上的力。当秤盘上放置质量不同的物体时,可通过调节滑动变阻器接入电路的电阻来改变电流大小从而改变斥力大小,使指针始终指在“a”位置。此时,该电子秤所称量物体的质量m跟电路中电流I的关系可视为:m=kI(k为500 g/A)。据此原理,可将电流表改装成“质量显示仪”达到称量质量的目的。
(1)图中电磁铁和永磁体之间要产生斥力,则永磁体下端应为　　　　极。
(2)当放上物体后,为了使指针仍处在“a”位置,应将滑动变阻器的滑片向　　　　(填“A”或“B”)端移动。
(3)图中电源电压为9 V,线圈电阻为10 Ω,线圈允许通过的最大电流为0.8 A,滑动变阻器规格为“50 Ω　2 A”,电流表量程为“0~0.6 A”。
①计算该电子秤所能称量物体质量的范围。
②要增大该电子秤的称量范围,以下方法可行的是　　　　。(假设弹簧等元件均能正常工作)
A.增大电源电压
B.换用“100 Ω　1 A”的滑动变阻器
C.电流表的量程换用“0~3 A”
9.(2020金华节选)为延长蔬果保鲜时间,某同学帮助菜农设计了蔬果保鲜仓库的自动制冷装置。装置如图AZ-1-10甲所示,控制电路中电源电压恒为3 V,R1为热敏电阻,R2的阻值为10 Ω,电磁铁线圈阻值忽略不计,R1阻值随温度的变化关系如图乙所示。当温度升高到启动值时,控制电路中电流达到0.1 A,衔铁被吸下,制冷器开始工作;当温度降低到设定值后,工作电路断开,制冷器停止工作,如此进行间歇性循环工作。请通过计算并结合图乙确定该制冷器的启动温度。
答案
本章知识清单
一、北极　北极　强弱　方向　北极　南极　南　北
二、奥斯特　北　开关　电流大小　电流方向 电流大小　线圈匝数
三、电流方向　磁场方向　受力　机械　换向器　电刷　电流方向　磁场方向　闭合　
切割磁感线　感应电流　闭合电路 一部分导体　做切割磁感线运动
四、220 V　电流过大　火线　金属笔卡　火　零 不高于36 V
不接触低压带电体,不靠近高压带电体
本章中考展示
1.D　 若M无磁性,N无磁性,则按图甲、乙两种方式接触时,均不会产生较大吸引力。若M无磁性,N有磁性,则按图甲接触时,二者间产生较大吸引力,因为N钢条具有吸引M钢条的能力;但按图乙方式接触时,M钢条接触的为N钢条的中间位置,此处磁性较弱,无法产生较大吸引力。若N无磁性,M有磁性,则情况与M无磁性,N有磁性时相反。若M有磁性,N有磁性,则按图甲方式接触时,接触部位处为N钢条磁极,磁性强,产生较大吸引力;按图乙方式接触时,接触部位为M钢条的磁极,磁性强,产生较大吸引力。
2.D　 电铃的工作原理是电流的磁效应;当小锤击打到铃碗时,电磁铁中没有电流通过,电磁铁没有磁性;要使铃声响度大一些,就需要电磁铁吸下来的力要大一点,电磁铁的吸引力与电流大小有关,电流越大,吸引力也越大,应适当增大电压;当滑动变阻器的滑片向左移动时,接入电路的电阻变小,电流变大,电磁铁的磁性增强。
3.A　4.B　
5.(1)右　(2)火
(1)电动机通过电磁铁控制,此时S2没有闭合,说明电磁铁的磁性太弱,即通过电磁铁的电流太小。为了增强磁场,就必须增大电流从而减小电阻,因此滑动变阻器的滑片P应该向右移动。
(2)在家庭电路中,开关必须接在火线上,因此进户线a应该是火线。
6.(1)切断电源　(2)指示灯
(1)根据安全用电原则,如果我们发现有人发生触电事故,应先切断电源,再报警和施救。(2)当低压控制电路断开时,a处所在电路工作,指示灯亮,那么a处接的是指示灯。
7.下方　电流大小
用右手螺旋定则可判断出电磁铁上端是N极,下端是S极,则当小磁针静止时N极指向下方。硬币突然被吸起,此现象说明移动滑动变阻器滑片改变了电路中的电流,电流的改变使通电螺线管周围的磁场强弱发生改变。
8.(1)S　(2)B
(3)①解:电流表的量程为0~0.6 A,线圈允许通过的最大电流为0.8 A,则通过电路的最大电流为0.6 A,代入公式m=kI可得,电子秤所能称量物体质量的最大值为mmax=0.5 kg/A×0.6 A=0.3 kg。
电流表最小示数为滑动变阻器整个接入电路时的电流,
最小电流:Imin===0.15 A,
代入公式得电子秤所能称量物体质量的最小值:mmin=0.5 kg/A×0.15 A=0.075 kg。
所以电子秤的称量范围是0.075~0.3 kg。
②BC
(3)②增大电源电压,通过电流表的电流会增大,即放上相同质量的物体时,原来没有达到最大测量值,现在可能达到或超过最大测量值,因此电子秤的称量范围变小,不合题意;换用“100 Ω　1 A”的滑动变阻器,电阻变大,电流变小,即放上相同质量的物体时,原来恰好达到电流表的最大测量值,现在却小于电流表的最大测量值了,因此电子秤的称量范围变大,符合题意;电流表的量程换用“0~3 A”,量程比原来变大,那么电子秤的称量范围肯定变大,符合题意。
9.解:温度升高到启动值时,控制电路中的总电阻:R===30 Ω,
此时R1的阻值:R1=R-R2=30 Ω-10 Ω=20 Ω,
结合图乙可知,制冷器的启动温度是5.6 ℃。
