家庭用电

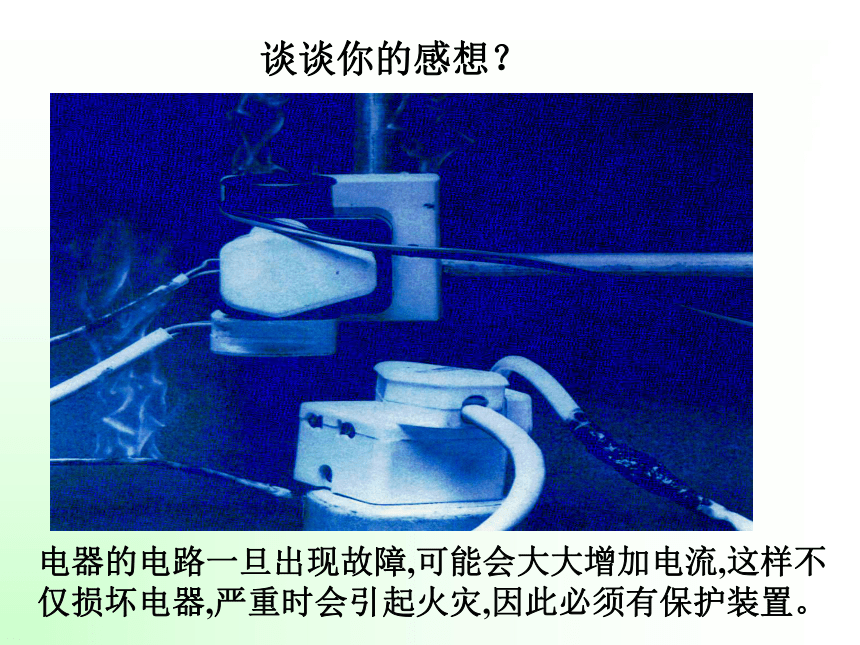

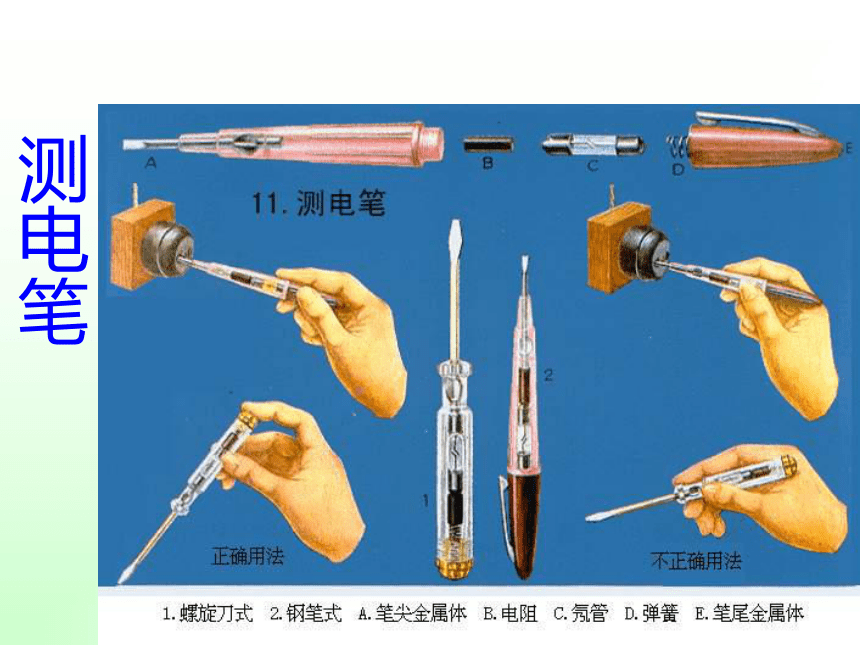

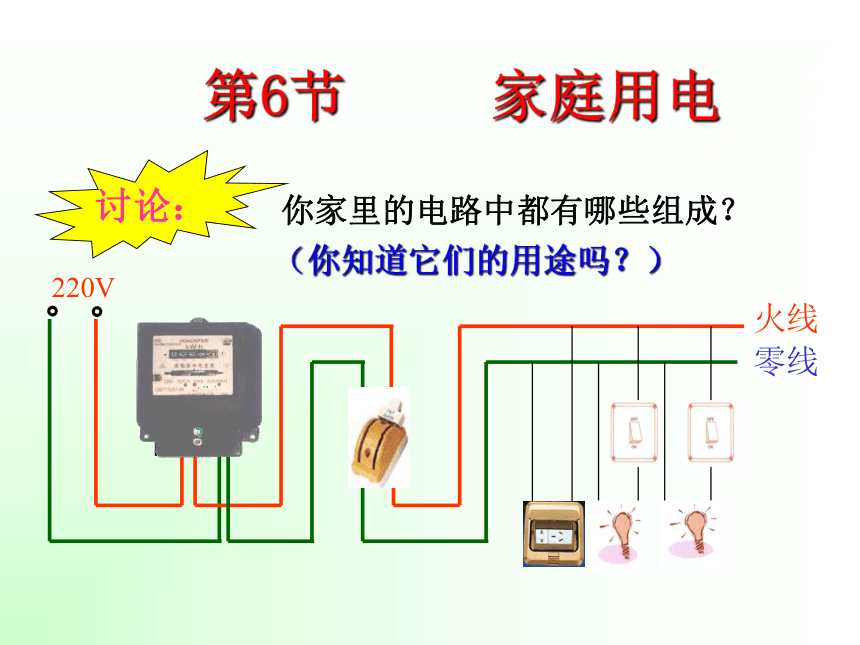

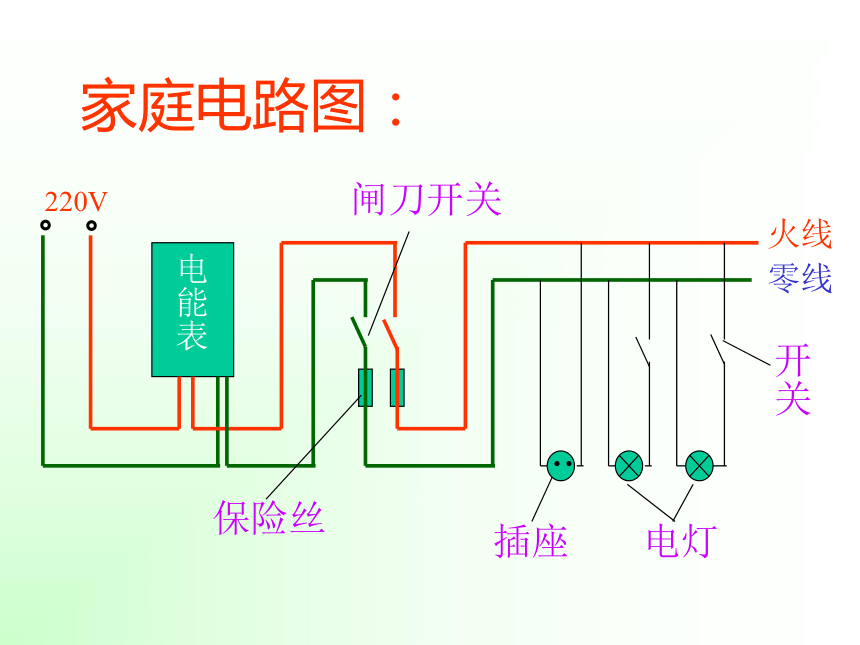

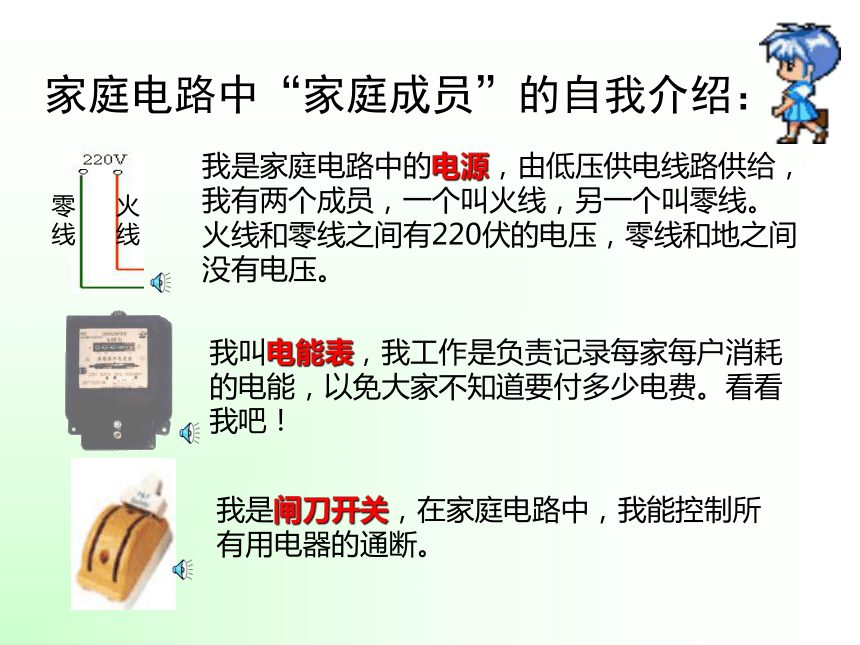

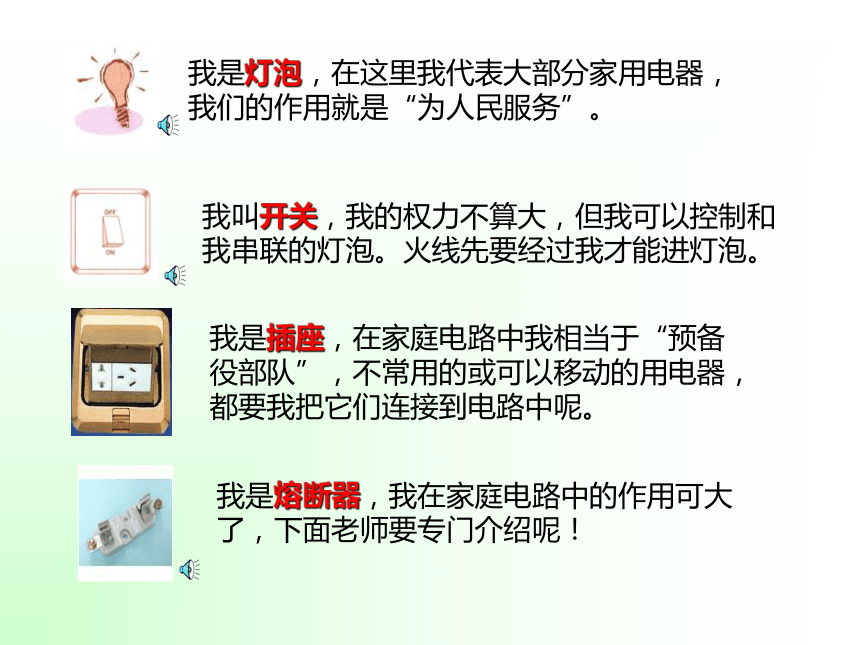

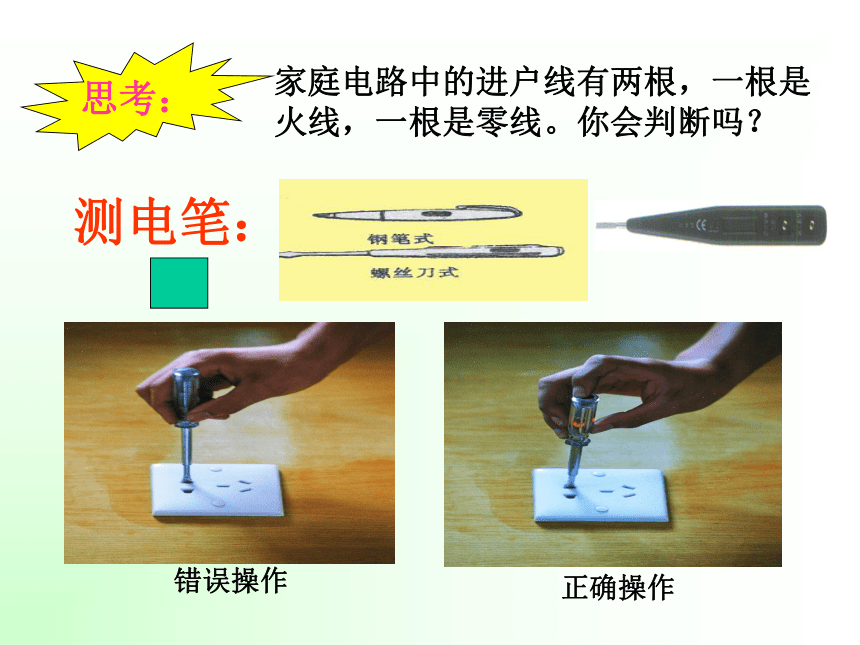

课件29张PPT。你们会安装这个家庭电路吗？想知道它是怎么安装的吗？第6节 家庭用电讨论：你家里的电路中都有哪些组成？（你知道它们的用途吗？）我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和零线之间有220伏的电压，零线和地之间 没有电压。家庭电路中“家庭成员”的自我介绍：我叫电能表，我工作是负责记录每家每户消耗的电能，以免大家不知道要付多少电费。看看我吧！我是闸刀开关，在家庭电路中，我能控制所有用电器的通断。火线零线我是熔断器，我在家庭电路中的作用可大了，下面老师要专门介绍呢！我是灯泡，在这里我代表大部分家用电器，我们的作用就是“为人民服务”。我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中呢。我叫开关，我的权力不算大，但我可以控制和我串联的灯泡。火线先要经过我才能进灯泡。家庭电路图：思考：家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？测电笔：错误操作正确操作测电笔电器的电路一旦出现故障,可能会大大增加电流,这样不仅损坏电器,严重时会引起火灾,因此必须有保护装置。谈谈你的感想？熔断器（保险盒）：专家提醒：熔断器中的保险丝一般由熔点较低的金属合金制成，选用保险丝时应使保险丝的额定电流等于或稍大于电路中正常工作时的电流，切勿用铜丝或铁丝代替保险丝。请谈谈你的看法连接方法：串联你知道电流过大的原因是什么吗？(1)短路所谓短路，就是电流没经过用电器直接构成通路。(2)电路中使用的用电器过多 (用电器总功率过大)断路器：（一般连接在火线上）空气开关作用:串联在电路中，当电路中电流过大时，自动切断电路，起到保护电路的作用。正常情况下，双金属片是平直的，电路的接触点闭合，电流正常通过；
当电流过大时，双金属片被过度加热，发生弯曲，使接触点在弹簧拉力作用下被断开，电路切断，从而起到电路过载或短路时的保护作用。家庭电路图：作用： 用来控制电路的通断。
连接方法：
串联在火线上，与被控制的灯泡(用电器)串联。火线先要经过开关后才能进灯泡。开关火线首先通过开关灯泡的螺旋套只准与零线相连火线和螺口灯泡的中间连接 开关 开关与电灯串联插座：插头：同是漏电，为何反差如此大？插座 接地火线L地线G零线N接到家中专用地线上，不能接到自来水管上!插座接法：
左零右火上接地火线L零线N“左零右火上接地”用电器金属外壳 1.下列关于照明电路的安装原则，错误的是 （ ）
A．各盏电灯都是并联
B．插座和电灯也是并联
C．控制电灯的开关应接在火线上，再跟电灯串联
D. 保险盒装在总开关的前面
2．在家庭电路中，同时使用几个大功率用电器时，住
宅楼的总保险丝会熔断使整座楼断电，这是由于（ ）
A．电路的总电阻增大使电流变大
B．电路的总电阻减小使电流增大
C．电路的总电阻增大使电流减小
D．电路的总电阻减小使电流减小、
D B 闯一闯 4. 在图示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障（ ）
A．在导线AB段断路
B．在导线BC段断路
C．在导线CD段断路
D．在导线CD段短路A闯一闯 5.家庭电路里，在晚间接通某一个开关时电路里所有的灯全部熄灭了，出现这一现象的原因是 （ ）
A．与这只开关相联的用电器短路 B．电路中有大功率的用电器正在工作
C．开关失灵 D．以上原因都是正确的A闯一闯 6.在图中，有两根供接家庭电路的电线，即火线和零线、保险盒A、电灯L、开关S、两孔插座B、三孔插座C，请将这些电器元件，正确接入电路中。闯一闯再见
