第1章 电与磁 测试题（含答案）

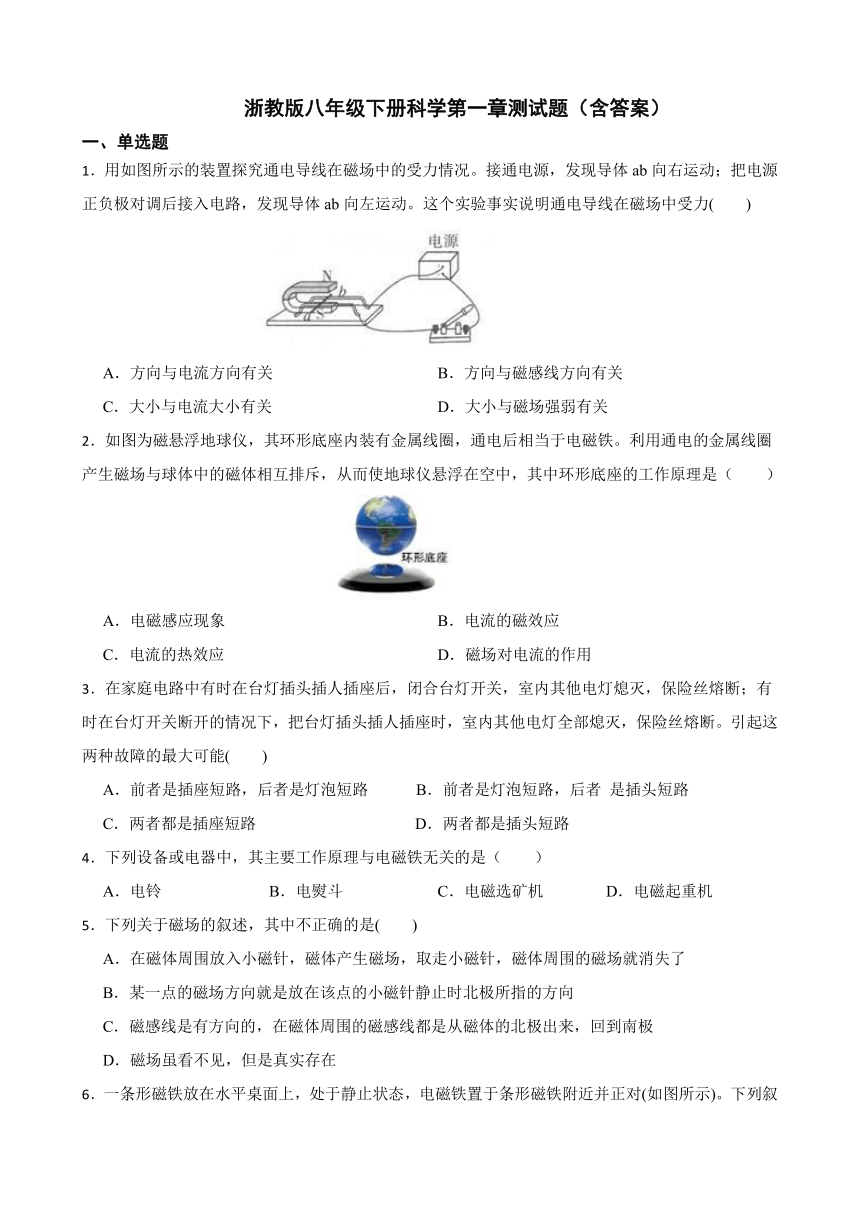

浙教版八年级下册科学第一章测试题（含答案）
一、单选题
1．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向右运动；把电源正负极对调后接入电路，发现导体ab向左运动。这个实验事实说明通电导线在磁场中受力(　　)
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
2．如图为磁悬浮地球仪，其环形底座内装有金属线圈，通电后相当于电磁铁。利用通电的金属线圈产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中，其中环形底座的工作原理是（　　）
A．电磁感应现象 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
3．在家庭电路中有时在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断；有时在台灯开关断开的情况下，把台灯插头插人插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能(　　)
A．前者是插座短路，后者是灯泡短路 B．前者是灯泡短路，后者 是插头短路
C．两者都是插座短路 D．两者都是插头短路
4．下列设备或电器中，其主要工作原理与电磁铁无关的是（　　）
A．电铃 B．电熨斗 C．电磁选矿机 D．电磁起重机
5．下列关于磁场的叙述，其中不正确的是(　　)
A．在磁体周围放入小磁针，磁体产生磁场，取走小磁针，磁体周围的磁场就消失了
B．某一点的磁场方向就是放在该点的小磁针静止时北极所指的方向
C．磁感线是有方向的，在磁体周围的磁感线都是从磁体的北极出来，回到南极
D．磁场虽看不见，但是真实存在

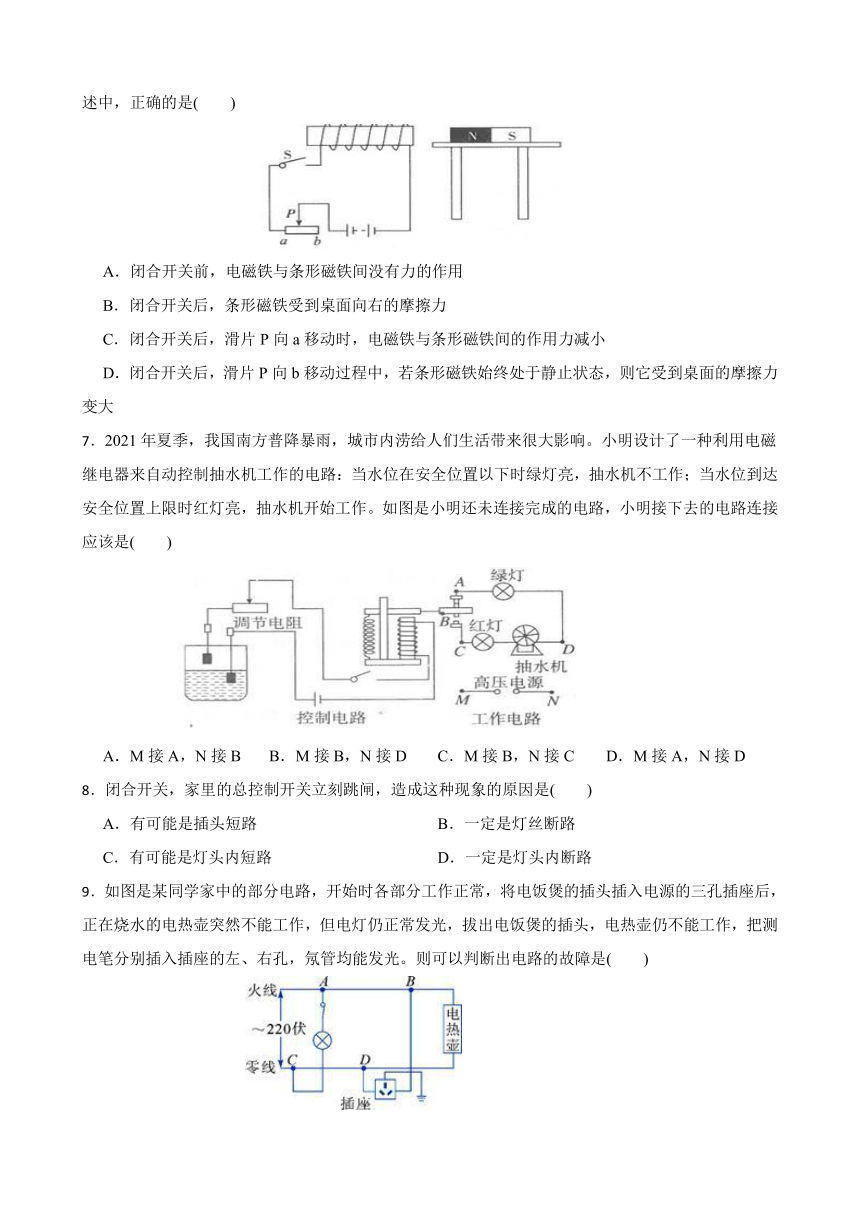

6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。下列叙述中，正确的是(　　)
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向右的摩擦力
C．闭合开关后，滑片P向a移动时，电磁铁与条形磁铁间的作用力减小
D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大
7．2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(　　)
A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D
8．闭合开关，家里的总控制开关立刻跳闸，造成这种现象的原因是(　　)
A．有可能是插头短路 B．一定是灯丝断路
C．有可能是灯头内短路 D．一定是灯头内断路
9．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出电路的故障是(　　)
A．电热壶所在电路的B，D两点间短路 B．插座的接地线开路
C．电路的C，D两点间导线开路 D．电路的A，B两点间导线开路

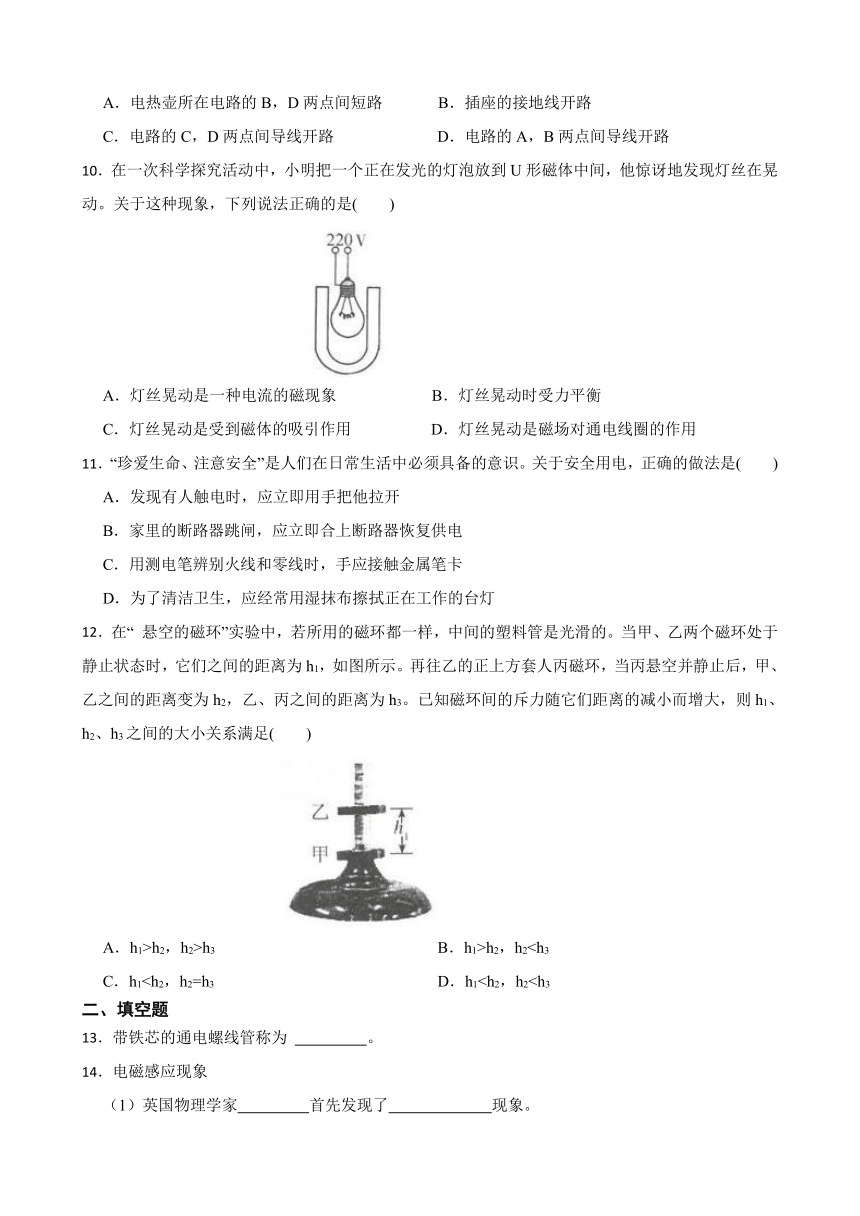

10．在一次科学探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，他惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是(　　)
A．灯丝晃动是一种电流的磁现象 B．灯丝晃动时受力平衡
C．灯丝晃动是受到磁体的吸引作用 D．灯丝晃动是磁场对通电线圈的作用
11．“珍爱生命、注意安全”是人们在日常生活中必须具备的意识。关于安全用电，正确的做法是(　　)
A．发现有人触电时，应立即用手把他拉开
B．家里的断路器跳闸，应立即合上断路器恢复供电
C．用测电笔辨别火线和零线时，手应接触金属笔卡
D．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
12．在“ 悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的。当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示。再往乙的正上方套人丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3。已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足(　　)
A．h1>h2，h2>h3 B．h1>h2，h2C．h1二、填空题
13．带铁芯的通电螺线管称为 　 　。
14．电磁感应现象
（1）英国物理学家　 　首先发现了　 　现象。
（2）电磁感应原理：　 　的　 　导体在磁场中做 　 　时，导体中就会产生　 　 。

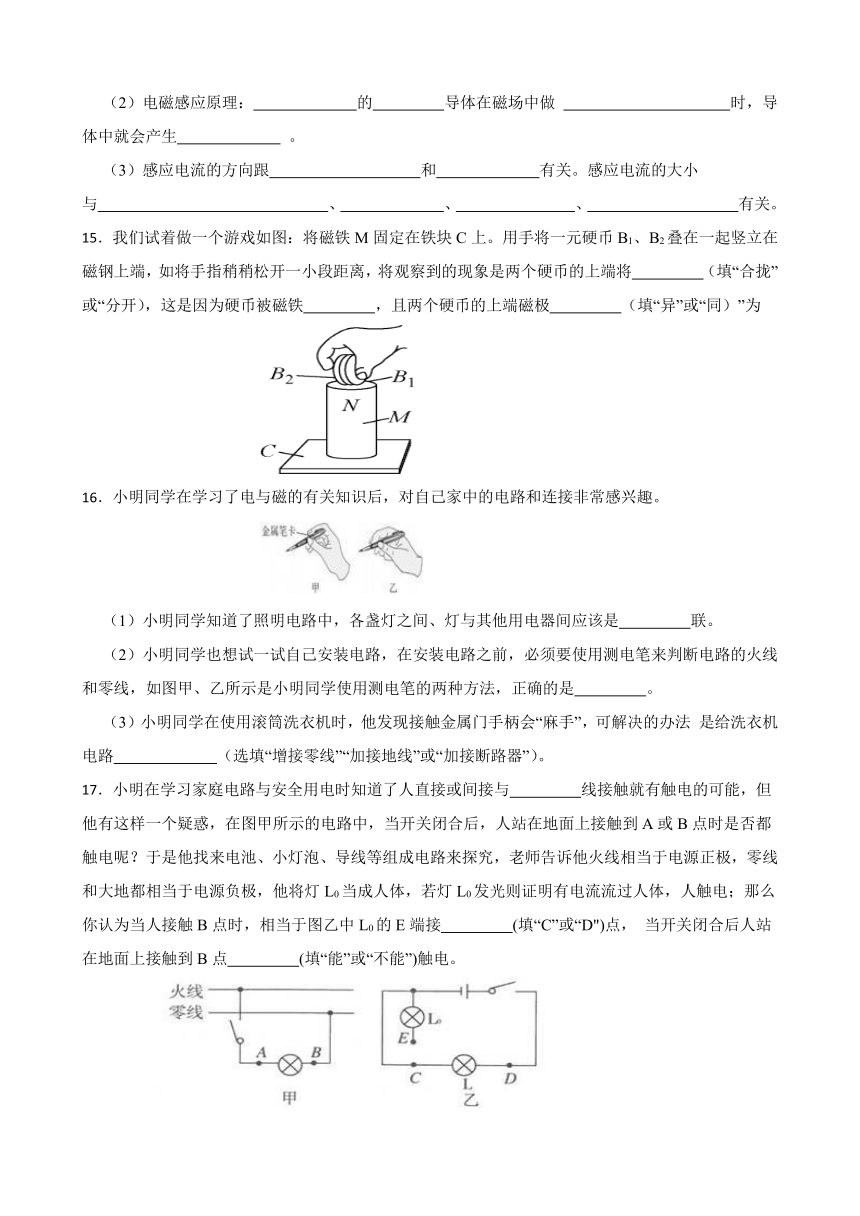

（3）感应电流的方向跟　 　和　 　有关。感应电流的大小与　 　、　 　、　 　、　 　有关。
15．我们试着做一个游戏如图：将磁铁M固定在铁块C上。用手将一元硬币B1、B2叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将　 　（填“合拢”或“分开），这是因为硬币被磁铁　 　，且两个硬币的上端磁极　 　（填“异”或“同）”为
16．小明同学在学习了电与磁的有关知识后，对自己家中的电路和连接非常感兴趣。
（1）小明同学知道了照明电路中，各盏灯之间、灯与其他用电器间应该是　 　联。
（2）小明同学也想试一试自己安装电路，在安装电路之前，必须要使用测电笔来判断电路的火线和零线，如图甲、乙所示是小明同学使用测电笔的两种方法，正确的是　 　。
（3）小明同学在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法 是给洗衣机电路　 　（选填“增接零线”“加接地线”或“加接断路器”）。
17．小明在学习家庭电路与安全用电时知道了人直接或间接与　 　线接触就有触电的可能，但他有这样一个疑惑，在图甲所示的电路中，当开关闭合后，人站在地面上接触到A或B点时是否都触电呢？于是他找来电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L0当成人体，若灯L0发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L0的E端接　 　(填“C”或“D")点， 当开关闭合后人站在地面上接触到B点　 　(填“能”或“不能”)触电。

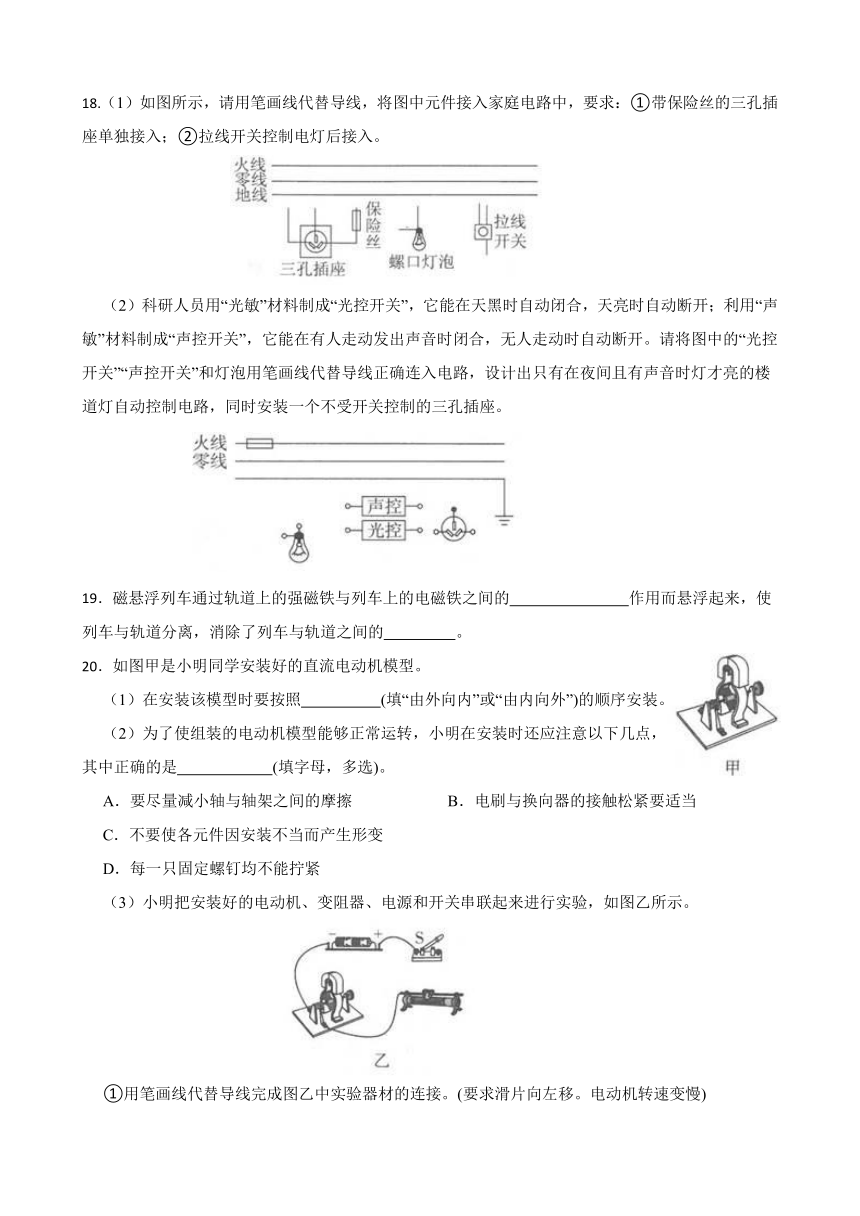

18.（1）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①带保险丝的三孔插座单独接入；②拉线开关控制电灯后接入。
（2）科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”“声控开关”和灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
19．磁悬浮列车通过轨道上的强磁铁与列车上的电磁铁之间的　 　作用而悬浮起来，使列车与轨道分离，消除了列车与轨道之间的　 　。
20．如图甲是小明同学安装好的直流电动机模型。
（1）在安装该模型时要按照　 (填“由外向内”或“由内向外”)的顺序安装。
（2）为了使组装的电动机模型能够正常运转，小明在安装时还应注意以下几点，其中正确的是　 　(填字母，多选)。
A．要尽量减小轴与轴架之间的摩擦 B．电刷与换向器的接触松紧要适当
C．不要使各元件因安装不当而产生形变
D．每一只固定螺钉均不能拧紧
（3）小明把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图乙所示。
①用笔画线代替导线完成图乙中实验器材的连接。(要求滑片向左移。电动机转速变慢)
②若开关闭合，线圈不转，用手轻轻一拨，线圈就转动起来，则原来线圈不转的原因可能是　 　。
（4）请你举出一种装有电动机的家用电器的名称：　 　。
21．今天我们生活越来越离不开电，用电安全也引起我们高度重视，如上右图所示的四种情况中，人相对安全的是　 　(请勿尝试！)；当发现有人触电时，我们应立即　 　。
A．迅速把他拉开，使他脱离电源 B．迅速用手拉开电线
C．立即切断电源或用绝缘体将电线挑开 D．迅速用小刀割断电线。
22．如图所示，将滑动变阻器接入电路M、N间，当S闭合且变阻器滑片P向右滑动时，电磁铁的磁性减弱，则应将变阻器的接线柱　 　和　 　接入电路，这时小磁针的左端是　 　(填“N”或“S")极。
三、实验探究题
23．如图所示，进行通电导线在磁场中受力运动实验，回答下列问题：
（1）把导线放在磁场里，接通电源，让电流通过导线ab，会发现导线ab　 (填“运动”或“静止”)。
（2）把电源的正负极对调后接入电路，使通过导线的电流方向与原来相反，这时导线ab　 　。
（3）保持电源的正负极不变，对调磁体的磁极，使磁场的方向与原来相反，这时导线ab将反向运动。由此可以得出通电导线在磁场中要受到力的作用，而且受力的方向跟　 　方向和　 　方向都有关系。
（4）若增大电源电压或增强磁体的磁性，导体的运动速度会　 　(填“加快”或“减慢”)，这说明导体在磁场中受到力的作用，力的大小跟　 　和　 　有关。
24．学习了电磁知识后，英英同学了解到相互靠近的通电导线之间会产生相互作用力。那么这个力的大小和方向与哪些因素有关呢？他将两根导线（可伸长）平行放置后固定（如图1甲所示），然后依次通上如图乙、丙、丁所示的电流，通过反复实验证实了他的猜想。请你根据图中的实验现象回答问题。
（1）分析图1　 　（选填序号），可知通电导线之间作用力方向与电流方向有关。
（2）得到通电导线之间的相互作用力的大小与电流大小有关的结论，你的依据是　 　 。
（3）如图2 所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将开关S闭合，则该星形回路将 。
A．不会变形 B．会变形，所围面积增大
C．会变形，所围面积减小 D．会变形，所围总面积不变
25．组装直流电动机后，接通电源，若出现下表左边的现象，请分析原因，然后将右边的故障现象填在括号内(填写选项)：
①转动较慢，显得很吃力　 　 A．摩擦阻力太大 B．换向器与电刷接触不良 C．启动前线圈刚好处于平衡位置
②刚接通电源时，电动机不转，但用手轻轻拨动一下线圈，电动机就能顺利转动起来　 　
③电动机不转，将电刷与换向器之间的压力调大些，电动机才能转动起来　 　
四、解答题
26．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
27．小明查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作。在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性　 　（填“增强”、“减弱”或“不变”）。
（2）若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
答案
1．A 2．B 3．B 4．B 5．A 6．B 7．B 8．C 9．10．D 11．C 12．B 13．电磁铁
14．（1）法拉第；电磁感应（2）闭合电路；一部分；切割磁感线的运动；感应电流
（3）导体的运动方向；磁场方向；导体切割磁感线的速度大小；磁场强弱；导体的数量；导体的有效长度
15．分开；磁化；同 16．（1）并（2）甲（3）加接地线 17．火；C；不能
18．（1）解：如图所示
（2）解：如图所示
19．排斥或吸引；摩擦
20．（1）由内向外（2）A、B．C
（3）①如图所示 ②线圈处在平衡位置
（4）豆浆机
21．B；C 22．A；C(或D)；N
23．（1）运动（2）反向运动（3）电流；磁场（4）加快；电流的大小；磁场的强弱
24．（1）乙、丙（2）对比丙丁，（在电流方向相同情况下） ，电流越大，导线弯曲程度越大（3）B
25．A；C；B
26．解：如图所示：
27．（1）增强
（2）电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力即F＝G＝mg＝1000kg×10N/kg＝10000N，
由图乙，当压力F＝10000N，对应的压敏电阻阻值R2＝100Ω
因为串联电路中总电阻等于各分电阻之和，
所以控制电路中的电流：I＝ ＝ ＝0.03A＝30mA，
因为30mA＞20mA，所以此时电梯超载。
