第1章电和磁的复习（1－3节复习）

课件27张PPT。电与磁复习
(一至三节）
桐星学校

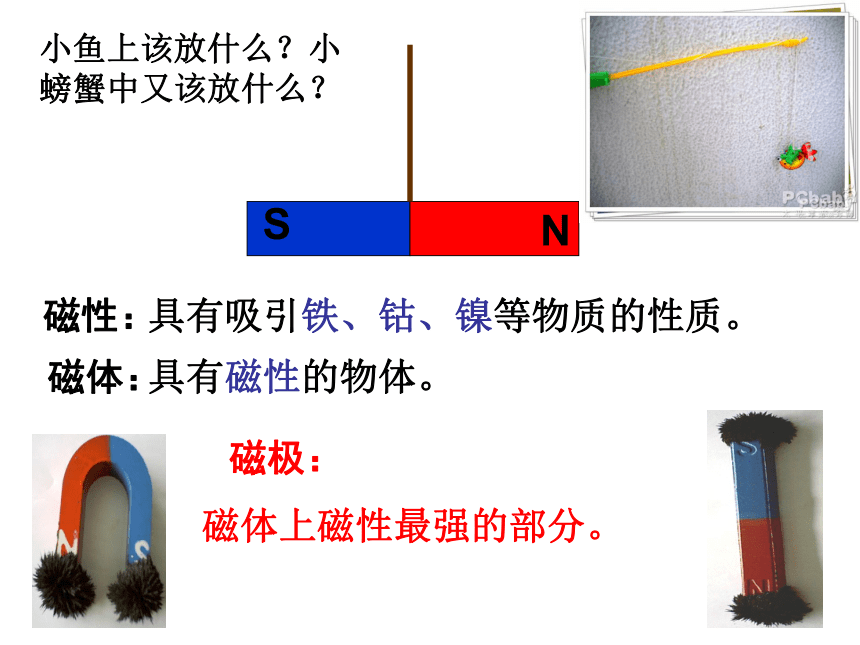

姚树萍磁性： 磁体：磁极：NS小鱼上该放什么？小螃蟹中又该放什么？具有吸引铁、钴、镍等物质的性质。具有磁性的物体。磁体上磁性最强的部分。例1.　　如图所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数 [ ]
　　A．不变。
B．逐渐减少。
　　C．先减小再增大。
D．先增大再减小。C

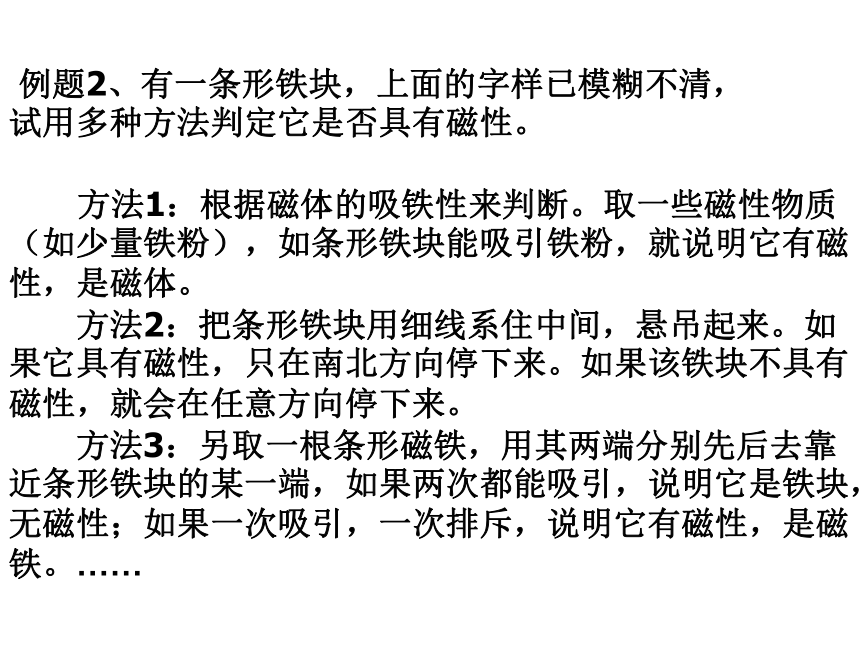

例题2、有一条形铁块，上面的字样已模糊不清， 试用多种方法判定它是否具有磁性。
方法1：根据磁体的吸铁性来判断。取一些磁性物质（如少量铁粉），如条形铁块能吸引铁粉，就说明它有磁性，是磁体。
　　方法2：把条形铁块用细线系住中间，悬吊起来。如果它具有磁性，只在南北方向停下来。如果该铁块不具有磁性，就会在任意方向停下来。

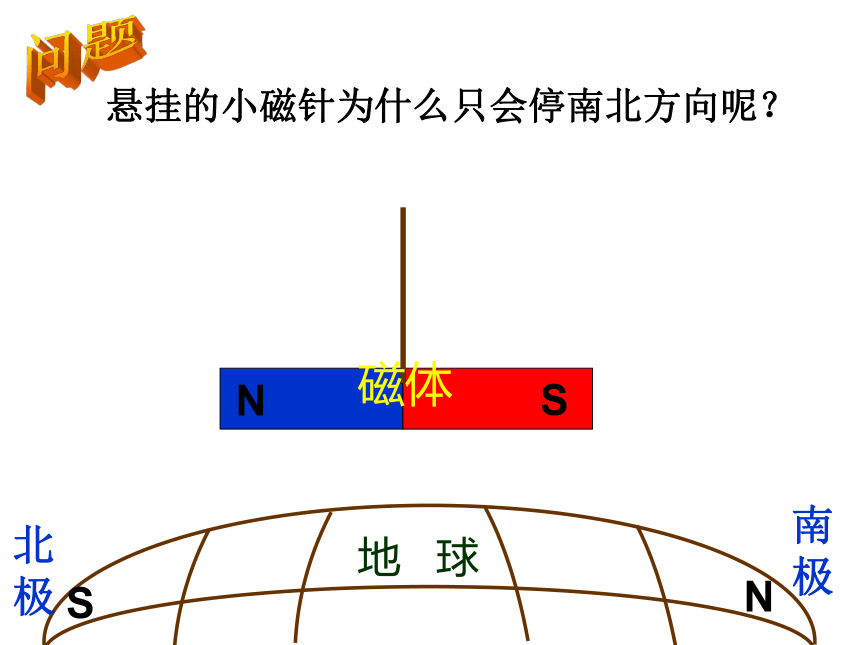

　　方法3：另取一根条形磁铁，用其两端分别先后去靠近条形铁块的某一端，如果两次都能吸引，说明它是铁块，无磁性；如果一次吸引，一次排斥，说明它有磁性，是磁铁。……地 球NSNS北极南极问题悬挂的小磁针为什么只会停南北方向呢？?
?
　　如图所示，当条形磁铁的N极向软铁棒靠近的时候，软铁棒吸住了一枚大头针，此时大头针被磁化后A端是N极还是S极？磁铁拿掉后会怎样？磁化：使原来没有磁性的物体得到磁性的过程。如何利用现有的钓杆和钢钉再自制一副钓具？异名磁极相互吸引

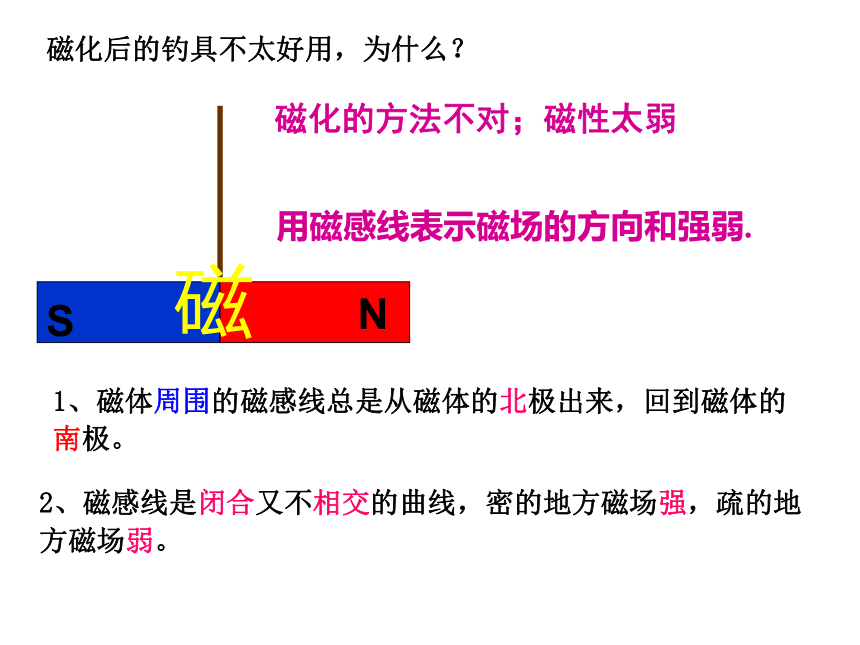

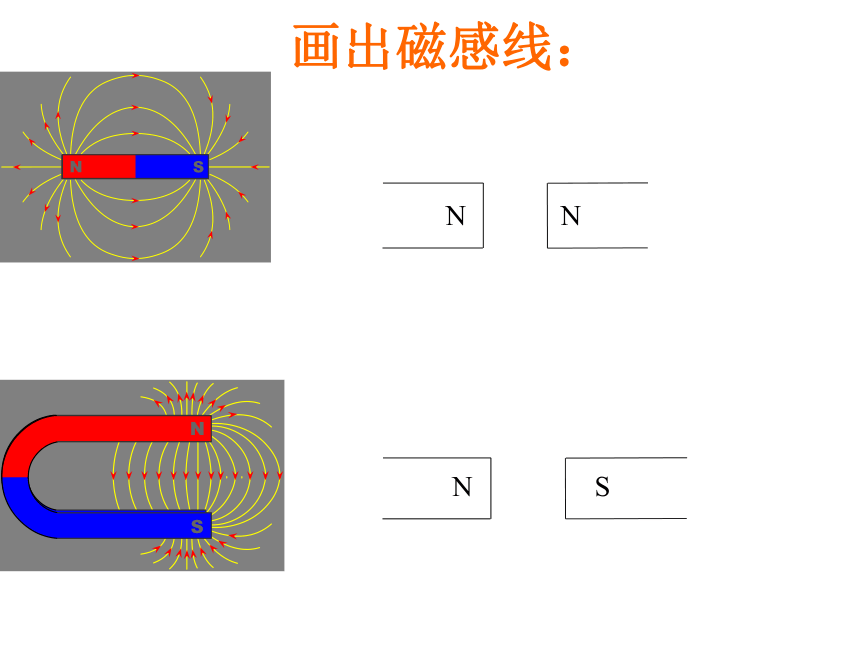

同名磁极相互排斥N极1、磁体周围的磁感线总是从磁体的北极出来，回到磁体的南极。2、磁感线是闭合又不相交的曲线，密的地方磁场强，疏的地方磁场弱。用磁感线表示磁场的方向和强弱.磁化后的钓具不太好用，为什么？磁化的方法不对；磁性太弱画出磁感线：

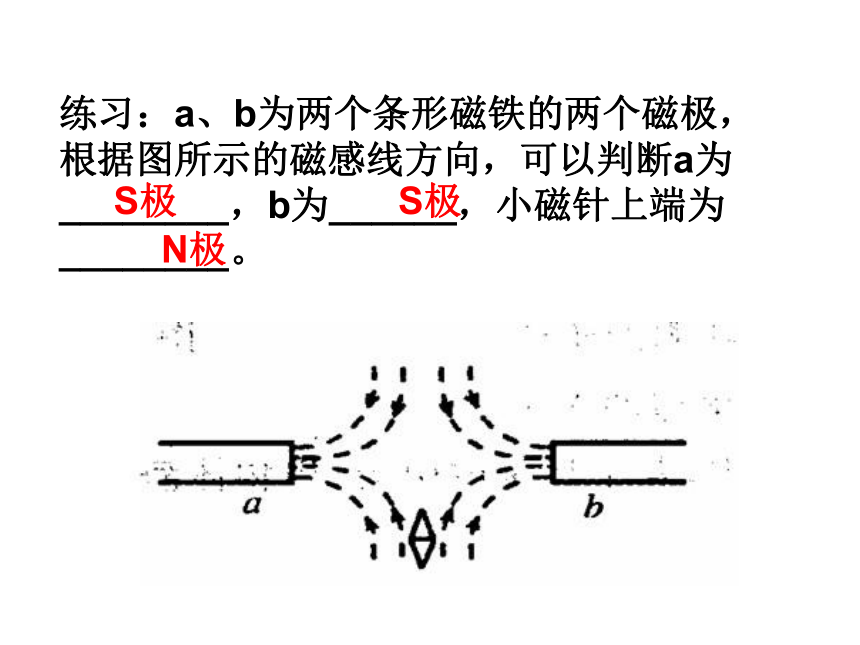

　练习：a、b为两个条形磁铁的两个磁极，根据图所示的磁感线方向，可以判断a为________，b为______，小磁针上端为________。S极S极N极　　如图所示，磁体吸引住两根大头针的一端，那么两根大头针的另一端将会（　）
　A　互相吸引，如图甲所示
　B　互相排斥，如图乙所示
　C　既不吸引，也不排斥，如图丙所示
　D　有可能互相吸引，有可能互相排斥B电磁铁1.定义：2.构造：电磁铁是一个带有铁芯的螺线管.电磁铁的应用：电铃电磁选矿机电磁起重机电磁继电器等为了获胜，你能对钓鱼工具加以改进吗？电磁铁的优点电磁铁的极性变换通断电流改变电流大小改变电流方向电磁铁磁性有无电磁铁磁性强弱奥斯特实验通电导线周围存在磁场　右手螺旋定则磁场强弱能改变吗？分布有什么特点？通电直导线周围的磁场　磁感线是一些以导线上各点为圆心的同心圆，同心圆所在平面与导线相垂直。 且越靠近导线磁感线越密，磁性越强。6磁场的定义：在磁体周围存在一种特殊物质，这种特殊物质叫做磁场。 当小磁针靠近磁体时，小磁针是通过磁体周围空间存在磁场的来传递力而转动的。B、磁场的性质：磁场对放入其中的磁体会产生力的作用。C、磁场方向：在磁场中的某一点，小磁针静止时______ 所指的方向就是该点的磁场方向。北极思考：
磁体周围的磁场看不见，摸不着，如何认识、研究它呢？磁感线 在一块玻璃板上均匀地撒上铁屑，中间分别放上一块条形磁铁轻敲玻璃板，观察到磁体周围铁屑的分布 为了形象地描述磁体周围的磁场，英国物理学家法拉第引入了磁感线
依照铁屑排列情况，形象的画出一些假想的带箭头的曲线。这些曲线就是磁感线
箭头的指向就是磁感线的方向，就是磁场的方向常见的磁感线形状2、磁感线是闭合又不相交的曲线，密的地方磁场强，疏的地方磁场弱。1、磁体周围的磁感线总是从磁体的北极出来，回到磁体的南极。3、磁场中的某点的磁场方向，即为该点的磁感线的方向，跟小磁针在该点静止时的北极指向一致。4、磁感线是为了描述磁场而假想的曲线，它不是实际存在的曲线。例题1、按图中磁感线的方向确定条形磁铁的N、S极和放在磁铁旁的小磁针静止时的N、S极。

8.如图10-2-6所示，已知条形磁体周的四个小磁针的指向，其中有一个错了，则错的一个 是( )
图10-2-6
A. a B. b
C. c D. d课时训练A通电螺线管周围存在磁场:通电螺线管相当于一个条形磁体。磁场强弱能改变增大电流
增加线圈匝数
插入铁芯增大？例 如图所示，开关S接通后，两个通电螺线管将 （ ）
A．相吸 B．相斥 C．先相吸、后相斥 D．先相斥、后相吸．A例：根据导线中电流方向，标出小磁针N、S极NN 如图所示，电磁铁B通电后，悬挂软铁块A的弹簧被拉长，当滑动变阻器的滑片P向左移动时，弹簧的长度和电流表的示数的变化情况是( )
A.弹簧被拉得更长，电流表的示数变小
B.弹簧缩短，电流的表示数变大
C.弹簧缩短，电流的表示数变小
D.弹簧被拉得更长，电流表的示数变大C说说电铃的工作原理练：如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是 （ ）
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响D
