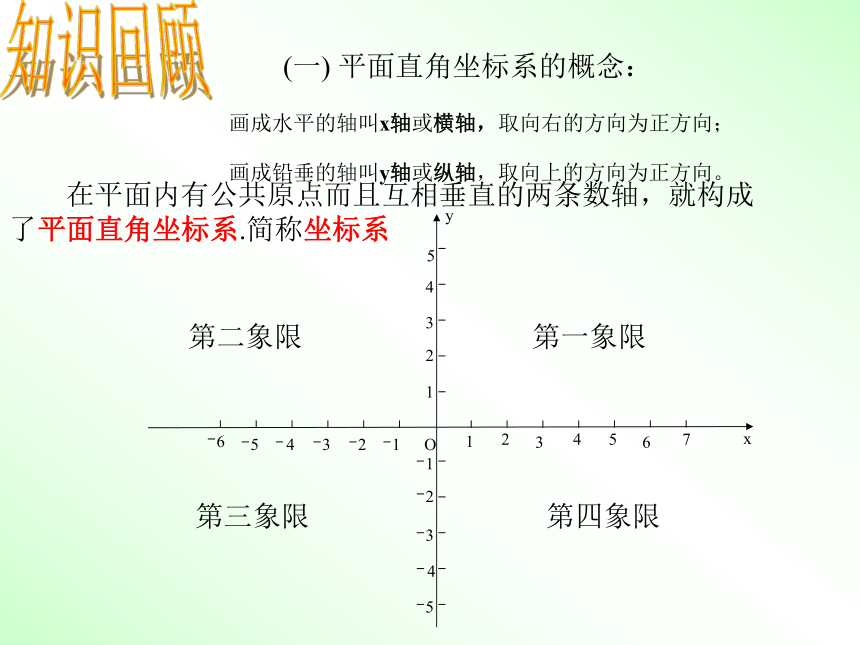

课件12张PPT。6.2平面直角坐标系 xyO第一象限第二象限第三象限第四象限画成水平的轴叫x轴或横轴，取向右的方向为正方向；

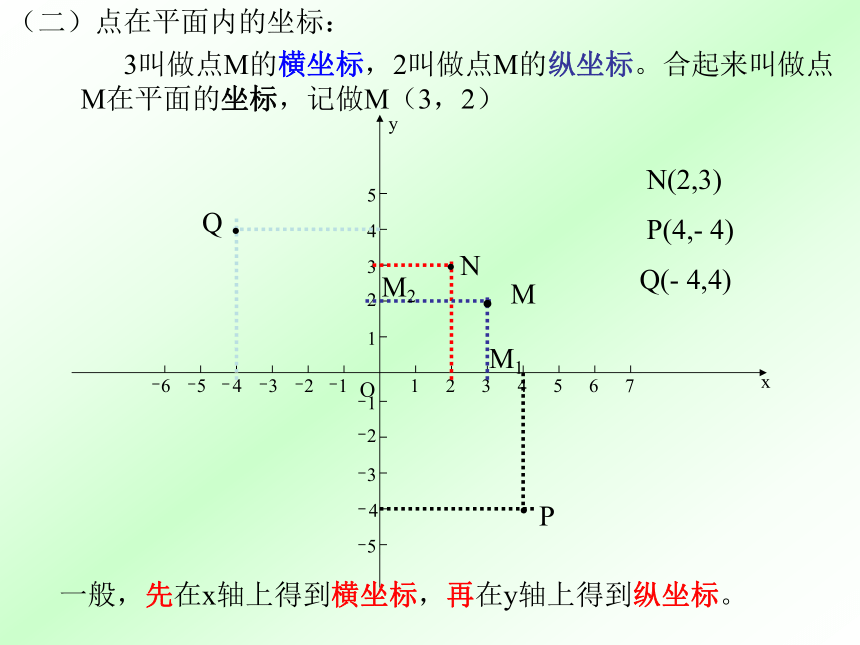

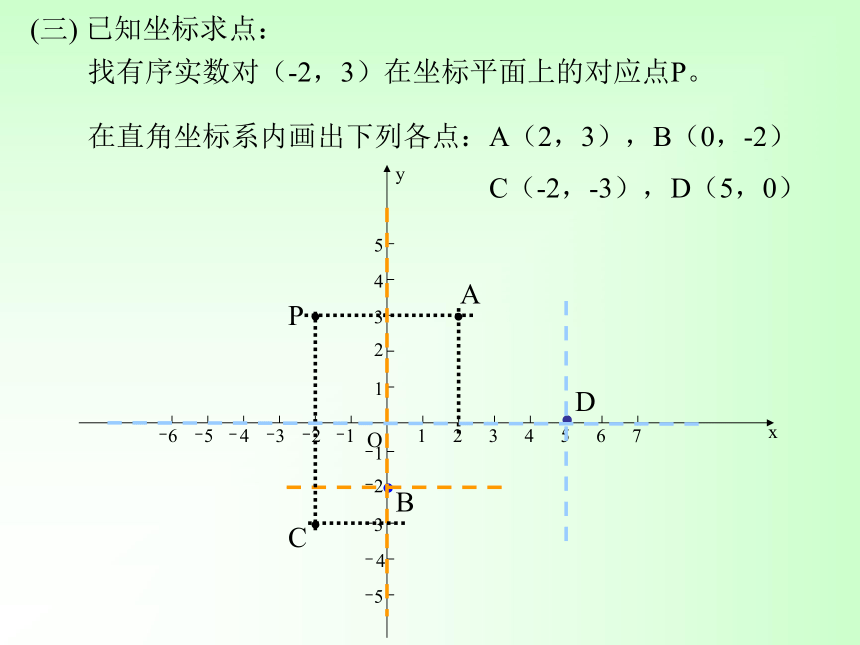

画成铅垂的轴叫y轴或纵轴，取向上的方向为正方向。 在平面内有公共原点而且互相垂直的两条数轴，就构成了平面直角坐标系.简称坐标系(一) 平面直角坐标系的概念：知识回顾 NMPQ..M1M2 3叫做点M的横坐标，2叫做点M的纵坐标。合起来叫做点 M在平面的坐标，记做M（3，2）..（二）点在平面内的坐标： 一般，先在x轴上得到横坐标，再在y轴上得到纵坐标。N(2,3)P(4,- 4)Q(- 4,4)(三) 已知坐标求点：找有序实数对（-2，3）在坐标平面上的对应点P。.P在直角坐标系内画出下列各点：A（2，3），B（0，-2）

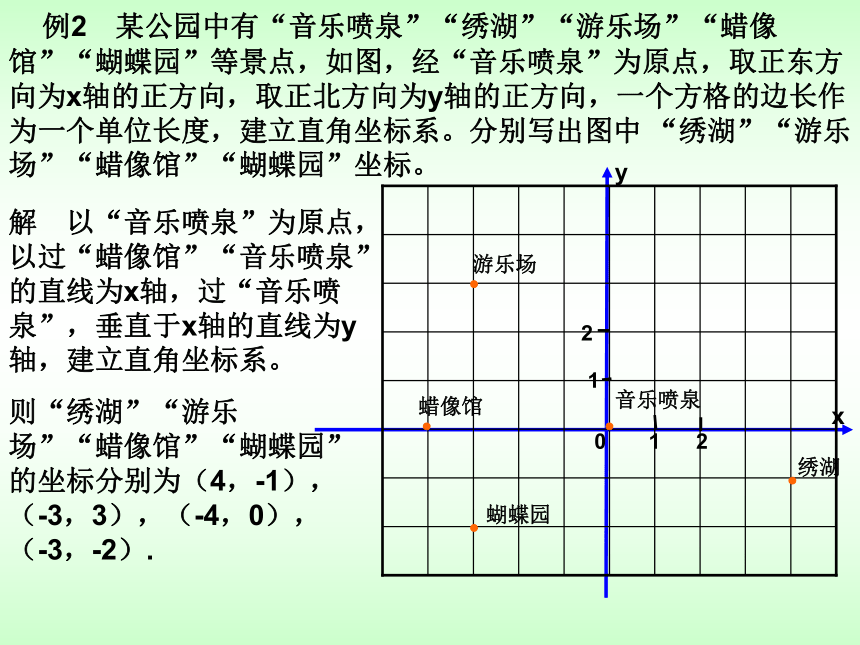

C（-2，-3），D（5，0）....ABCD　例2　某公园中有“音乐喷泉”“绣湖”“游乐场”“蜡像馆”“蝴蝶园”等景点，如图，经“音乐喷泉”为原点，取正东方向为x轴的正方向，取正北方向为y轴的正方向，一个方格的边长作为一个单位长度，建立直角坐标系。分别写出图中 “绣湖”“游乐场”“蜡像馆”“蝴蝶园”坐标。游乐场01212解　以“音乐喷泉”为原点，以过“蜡像馆”“音乐喷泉”的直线为x轴，过“音乐喷泉”，垂直于x轴的直线为y轴，建立直角坐标系。则“绣湖”“游乐场”“蜡像馆”“蝴蝶园”的坐标分别为（4，-1），（-3，3），（-4，0），（-3，-2）.xy　　在建立直角坐标系表示给定的点或图形的位置时，一般应选择适当的点作为原点，适当的距离为单位长度，这样往往有助于表示和解决有关问题。　例3　一个直四棱柱的俯视图如图所示.请建立适当的坐标系，在直角坐标系中作出俯视图，并标出各顶点的坐标.ABCD100200200150500解　建立直角坐标系如图，选择比例为1：10.取点E直角坐标系的原点，使俯视图中的线段AB在x 轴上，E12　则
可得A，B，C，D各点的坐标
分别为（-1，0），（2，0），
（2.5，1.5），（0，3.5）.课内练习：　　已知某镇的镇政府、镇中心小学、农技站的位置如图.假如用线段连结这三个地点，恰好形成一个正三角形，且边长为2km.试选取适当的比例，建立直角坐标系，并在坐标平面内画出这三个地点的位置，并标出坐标.镇政府农技站镇中心小学例3: 在下图的直角坐标系中描出下列各组点，并将各组内的线段依次连接起来。1,(-6,5),(-10,3),(-9,3), (-3,3),(-2,3),(-6,5); 2,(-9,3),(-9,0),(-3,0),(-3,3);
3,(3.5,9),(2,7),(3,7), (4,7),(5,7),(3.5.9); 4,(3,7),(1,5),(2,5),(5,5), (6,5),(4,7);
5,(2,5),(0,3),(3,3),(3,0), (4,0),(4,3),(7,3),(5,5). 观察所得
的图形，你觉
得它像什么?解:这个图形像一栋
“房子”,旁边还有一
棵“大树”.其中第1,2
组点连成一栋“房子”
,第3,4,5组点连成一
棵“大树”.
yx练一练：
在下图的直角坐标系中描出下列各组点，并将各组内的线段依次连接起来。 1. (2,0), (4,0), (6,2), (6,6), (5,8), (4,6), (2,6), (1,8), (0,6), (0,2), (2,0);
2. (1,3), (2,2), (4,2), (5,3); 3. (1,4), (2,4), (2,5), (1,5), (1,4);
4. (4,4), (5,4), (5,5), (4,5), (4,4); 5. (3,3). 观察所得
的图形，你觉
得它像什么?
解:答案不唯一,可以说“像猫脸”等小结：? 这节课你学了哪些内容？你有何收获或感受？
? 还有哪些需要老师和同学们帮你解决的问题吗？
? 你还有什么新的见解？ 作业1)作业本6.2.2；
2)课后作业题，同步练习.
