第2节电生磁（第1课时）

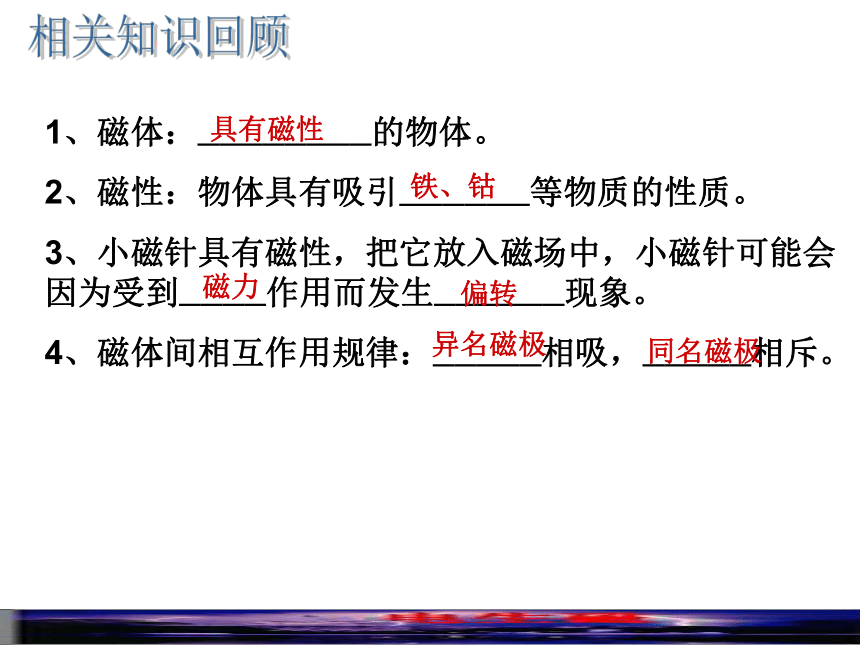

课件24张PPT。1、磁体：————————的物体。
2、磁性：物体具有吸引——————等物质的性质。
3、小磁针具有磁性，把它放入磁场中，小磁针可能会因为受到————作用而发生——————现象。
4、磁体间相互作用规律：—————相吸，—————相斥。相关知识回顾具有磁性铁、钴磁力偏转异名磁极同名磁极探究活动一：电流会产生磁场吗？猜想：
实验设计：
实验现象与结论：电流会产生磁场连接一个简单电路，并将小磁针放到电路中，比较观察电路中有电流时，小磁针会不会发生偏转。如果小磁针发生偏转，说明电流会产生磁场；如果小磁针不发生偏转，说明电流不会产生电流。 实验步骤一：

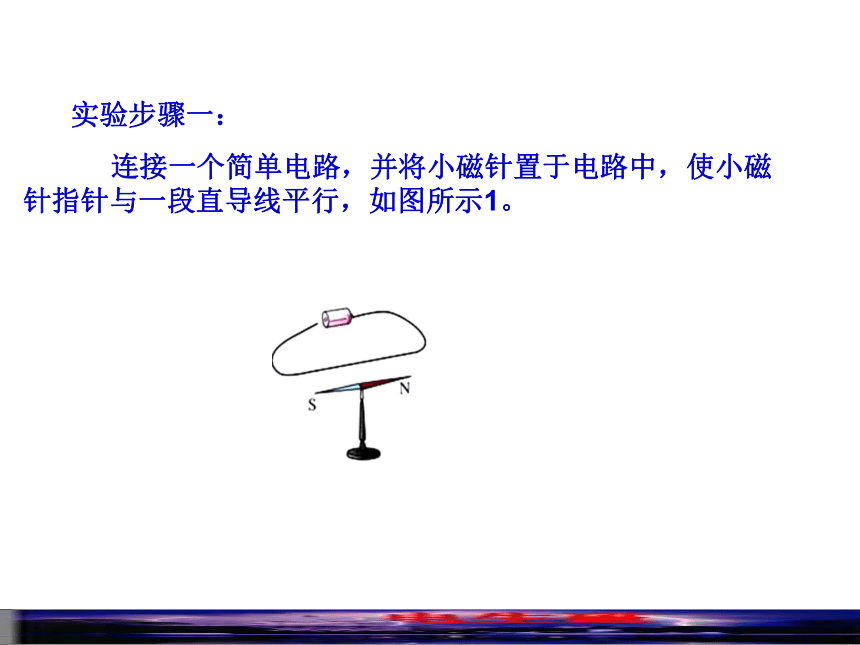

连接一个简单电路，并将小磁针置于电路中，使小磁针指针与一段直导线平行，如图所示1。

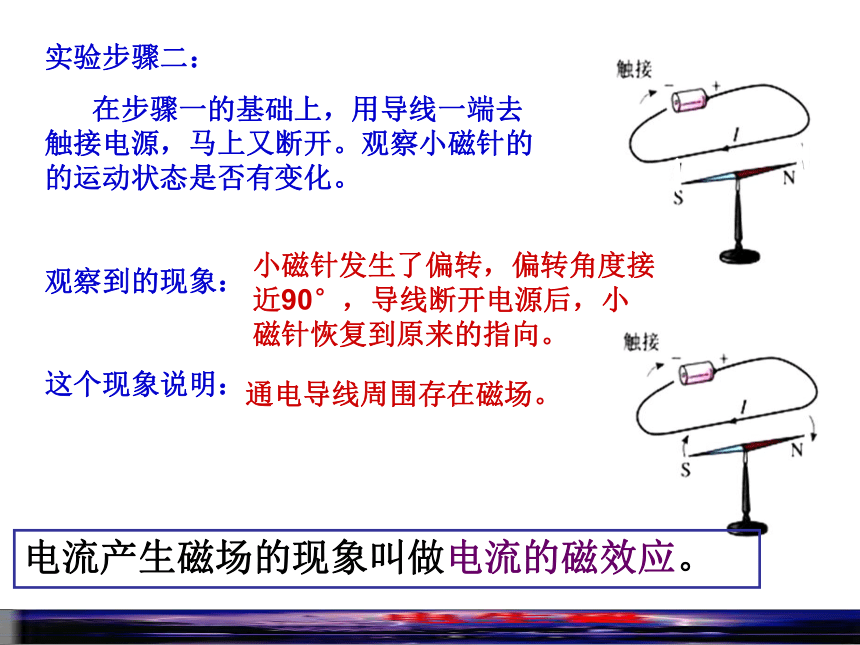

实验步骤二：
在步骤一的基础上，用导线一端去触接电源，马上又断开。观察小磁针的的运动状态是否有变化。
观察到的现象：
这个现象说明：小磁针发生了偏转，偏转角度接近90°，导线断开电源后，小磁针恢复到原来的指向。通电导线周围存在磁场。电流产生磁场的现象叫做电流的磁效应。实验步骤三：

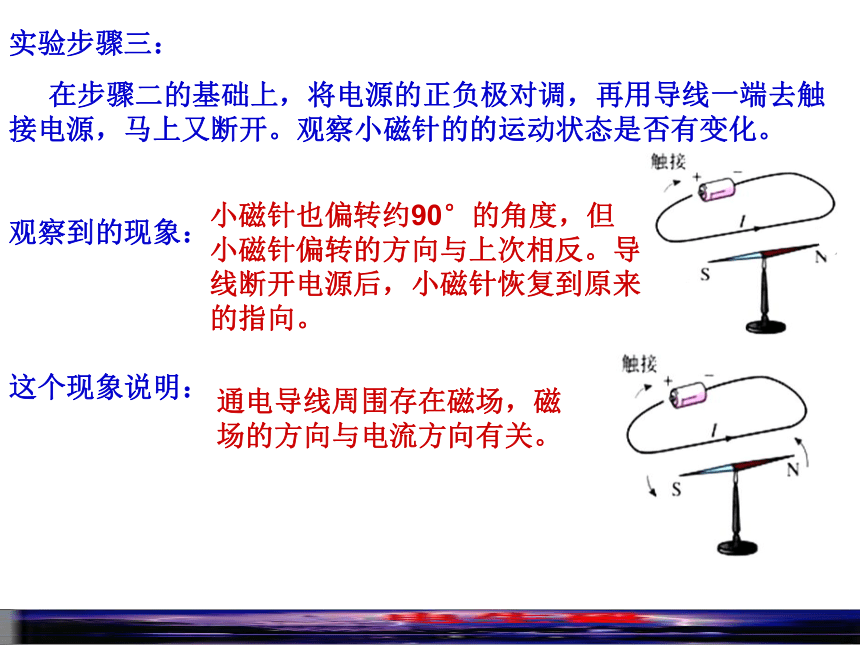

在步骤二的基础上，将电源的正负极对调，再用导线一端去触接电源，马上又断开。观察小磁针的的运动状态是否有变化。
观察到的现象：
这个现象说明：小磁针也偏转约90°的角度，但小磁针偏转的方向与上次相反。导线断开电源后，小磁针恢复到原来的指向。通电导线周围存在磁场，磁场的方向与电流方向有关。丹麦物理学家
奥斯特奥斯特实验说明：

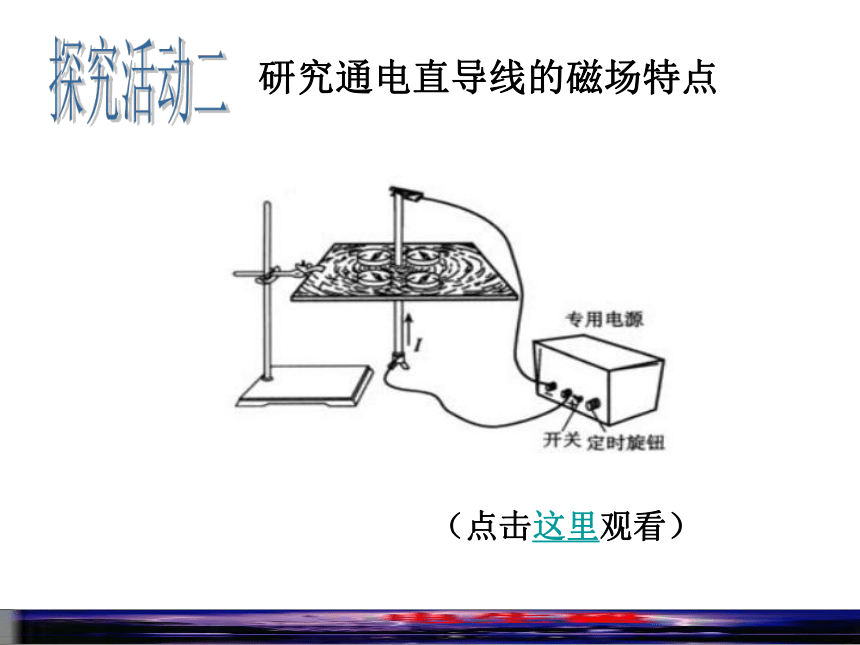

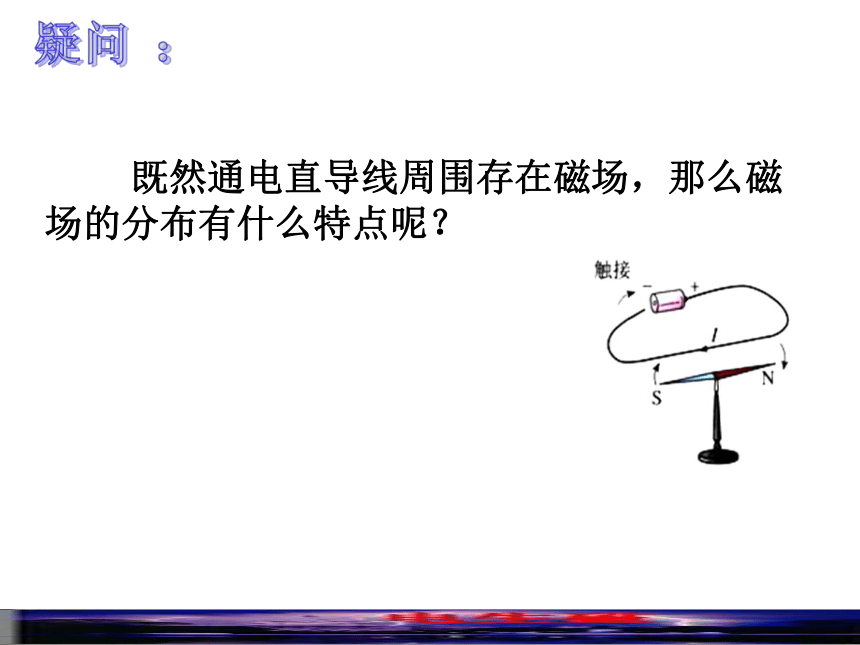

电流周围存在磁场，磁场的方向与电流方向有关。 既然通电直导线周围存在磁场，那么磁场的分布有什么特点呢？疑问 ：探究活动二 研究通电直导线的磁场特点
（点击这里观看）通电直导线周围的磁场直线电流磁场的磁感线分布规律：1、以直导线的各点为圆心的同心圆，这些同心圆都在与导线垂直的平面内。2、越靠近导线，磁场越强。安培定则(一)方法：
右手直握直导线。
电流方向拇指指，
四指环指磁感线。直线电流磁场的判断: 既然通电直导线周围存在磁场，那么弯曲的通电导线周围是否也存在磁场？疑问 ：（点击这里观看）二、通电螺线管周围的磁场 通电螺线管周围的磁场与条形磁铁的磁场相似 握住螺线管。 指向N极端（北极方向）。 顺着电流转，右手拇指四指通电螺线管的磁场方向和电流方向的关系右手螺旋定则二（安培定则二)方法：(二)通电螺线管的磁场通电螺线管能否产生磁场________。能条形磁体如何判断通电螺线管的磁场方向:
_______________。右手螺旋定则通电螺线管的磁场与___________相似。通电螺线管的磁场方向与_________有关。电流方向课堂小结
1.电流的周围也存在磁场。
2.通电直导线磁场的分布规律。
3.通电螺线管磁场分布的规律。
4.安培定则。既可判断通电直导线磁场也可判断通电螺线管磁场。1、1820年，丹麦物理学家　 　在静止的小磁针上放置一根与磁针平行的导线，给导线通电时，小磁针立即　　　，切断电流时，小磁针又　 ，其实验说明：　　　　　　　。奥斯特转动复原通电导线周围存在磁场练一练：2、在所示图中，标出通电螺线管的N极和S极。NSNS3、 判断电流方向(1)(2)(3)(4)(5)(6)4、 判断磁场方向ＮＮＮＮＮＮSSSSSS(1)(2)(3)(4)(5)(6)相斥C4.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）A.静止不动 B.互相吸引
C.互相排斥 D.一齐向左运动NN5、如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色） 。a6.根据小磁针静止时指针的指向，判断出电源的正负极。NS+ -
