第2节电生磁(第2课时)

课件13张PPT。4.2 电 生 磁

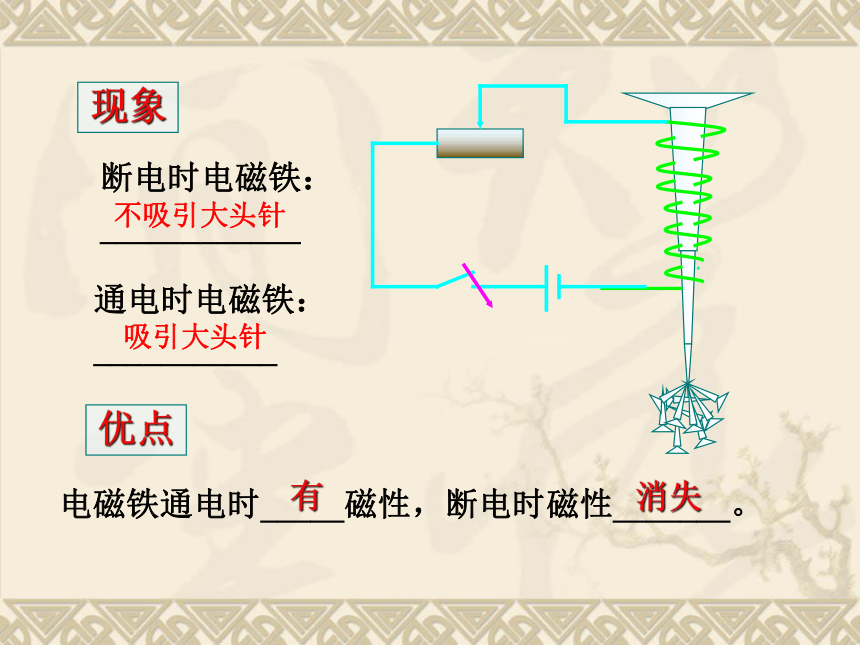

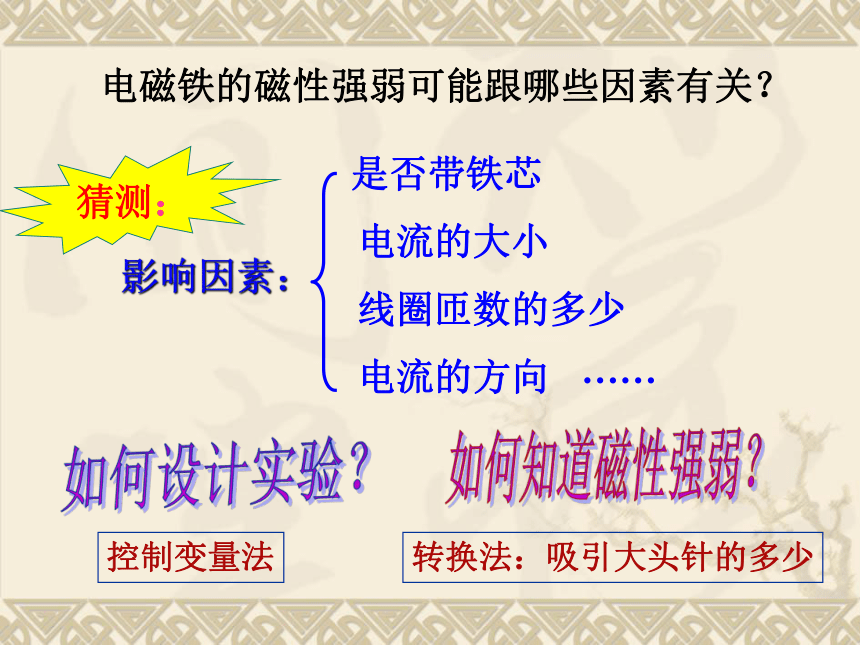

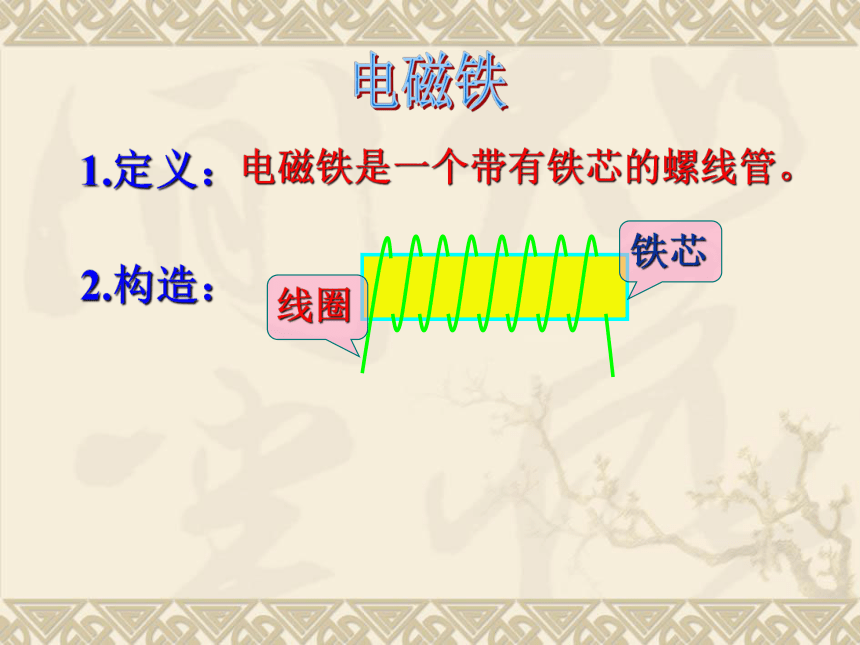

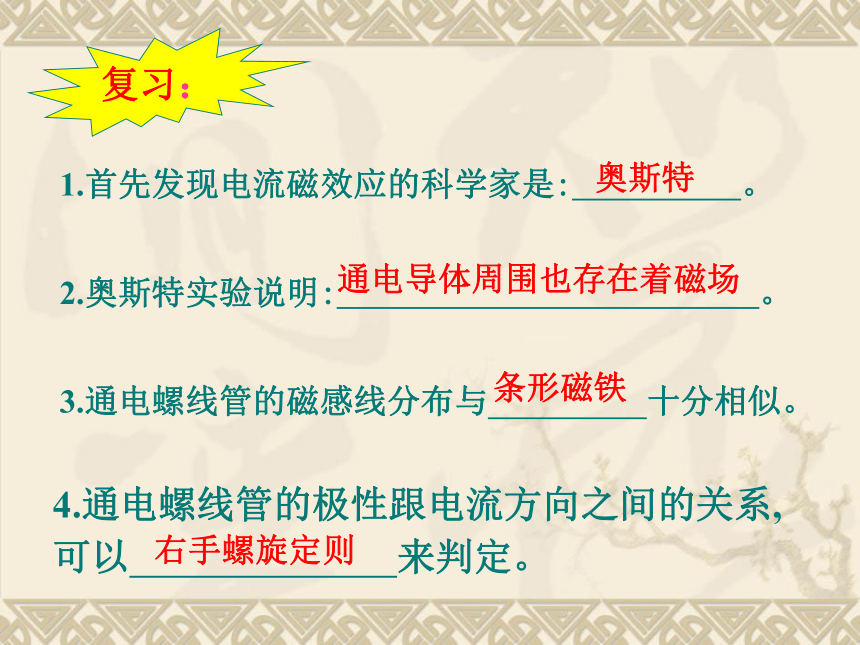

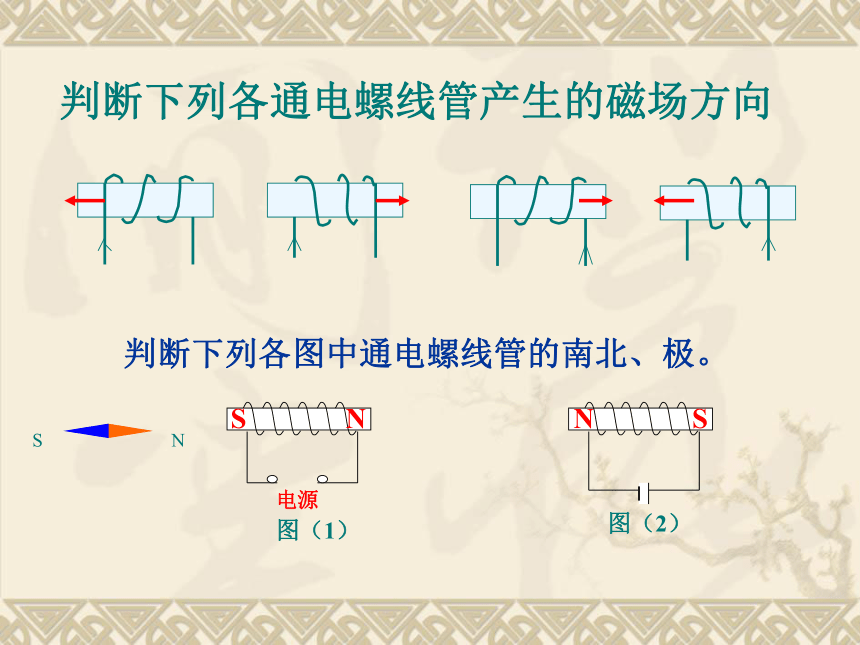

(二）影响电磁铁磁性强弱的因素复习：1.首先发现电流磁效应的科学家是: 。 2.奥斯特实验说明: 。 3.通电螺线管的磁感线分布与 十分相似。 4.通电螺线管的极性跟电流方向之间的关系,可以 来判定。奥斯特通电导体周围也存在着磁场条形磁铁右手螺旋定则判断下列各通电螺线管产生的磁场方向1.定义：电磁铁是一个带有铁芯的螺线管。2.构造：电磁铁断电时电磁铁：____________通电时电磁铁：___________电磁铁通电时_____磁性，断电时磁性_______。吸引大头针不吸引大头针有消失 猜测：电磁铁的磁性强弱可能跟哪些因素有关？电流的大小线圈匝数的多少是否带铁芯电流的方向……如何设计实验？如何知道磁性强弱？控制变量法转换法：吸引大头针的多少表一：线圈都是10匝，电流都是1安表二：都有铁芯，线圈都是10匝表三：都有铁芯，电流都是1安研究电磁铁的磁性强弱跟电流大小的关系：越强大AA研究电磁铁的磁性跟线圈匝数的关系：越多越强电磁线圈的匝数越多，通过线圈的电流越强，线圈磁性越强；
插入铁芯，线圈的磁性大大增强。实验结论： 铁芯插入通电螺线管，铁芯被磁化，也会产生磁场；于是通电螺线管的周围既有电流产生的磁场，又有磁铁产生的磁场，因而磁场大大增强了。 1.通电螺线管的磁性强弱与 、
　　 　 　和 有关。电流的大小线圈的匝数有无插入铁芯2.如图所示,当滑动变阻器的滑片向右移动时，电磁铁中的磁性将 。减弱练习：3.如图所示，要使电磁铁磁性最强，正确 的接法是 （ ）A、S1接1，S2接3D、S1接2，S2接3C、S1接2，S2接4B、S1接1，S2接4D4、将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：
A.不变 B.缩短
C.伸长 D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？N
