第2节电生磁（第一课时）

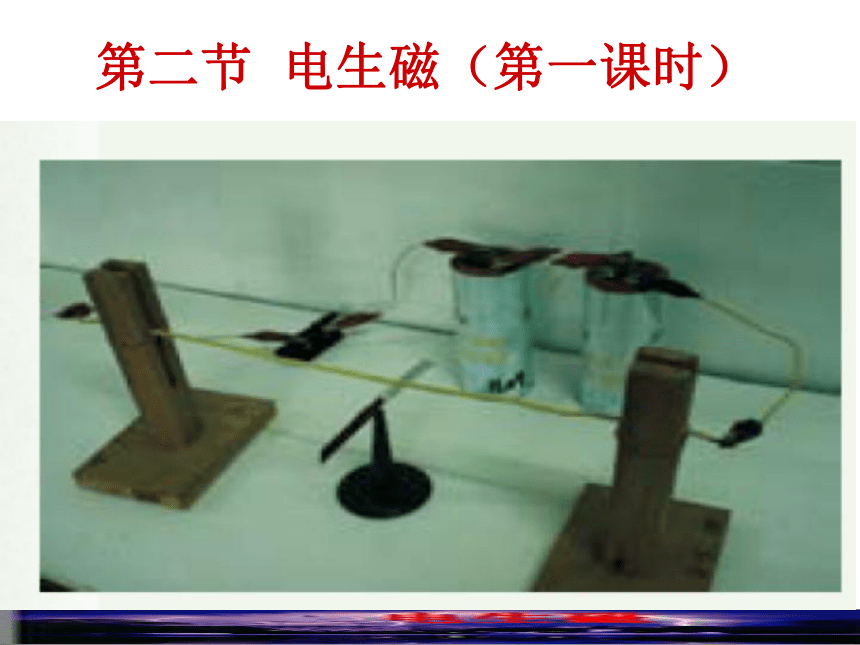

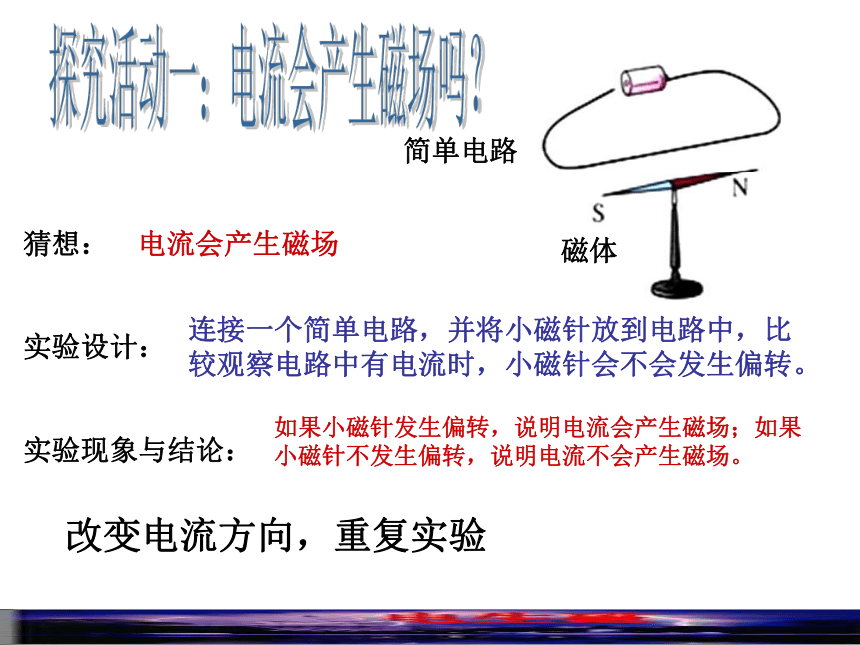

课件20张PPT。第二节 电生磁（第一课时）磁体简单电路探究活动一：电流会产生磁场吗？猜想：
实验设计：

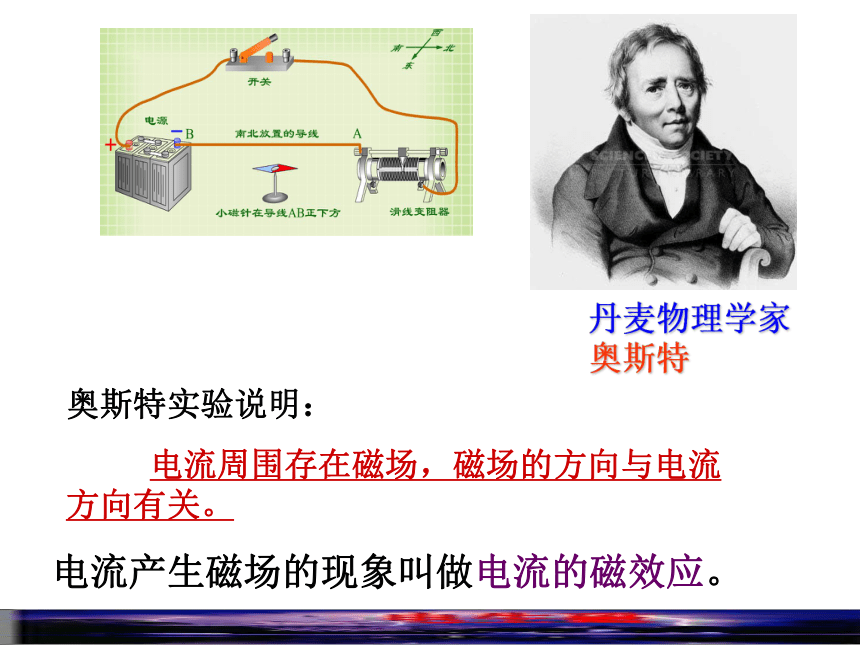

实验现象与结论：电流会产生磁场连接一个简单电路，并将小磁针放到电路中，比较观察电路中有电流时，小磁针会不会发生偏转。如果小磁针发生偏转，说明电流会产生磁场；如果小磁针不发生偏转，说明电流不会产生磁场。改变电流方向，重复实验丹麦物理学家
奥斯特奥斯特实验说明：
电流周围存在磁场，磁场的方向与电流方向有关。电流产生磁场的现象叫做电流的磁效应。

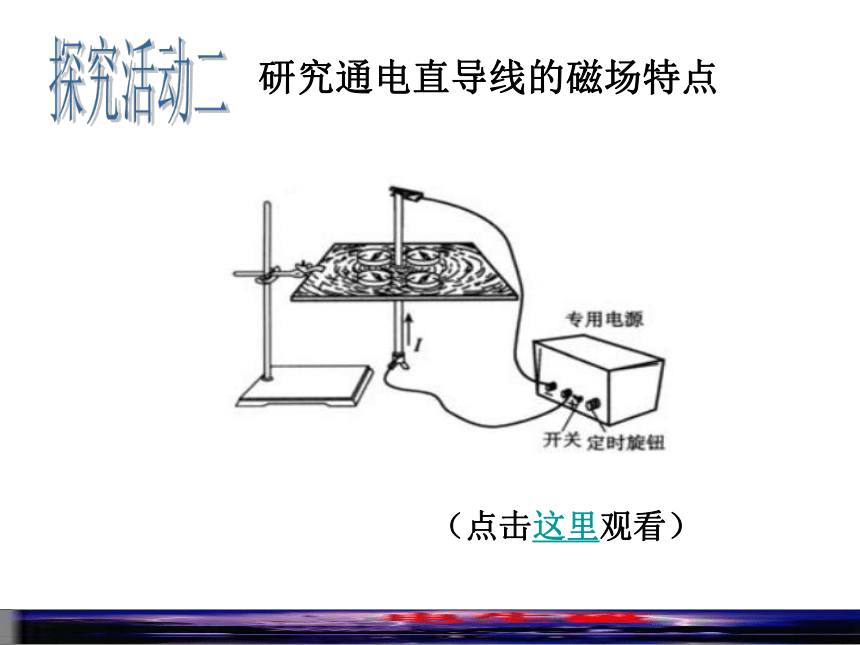

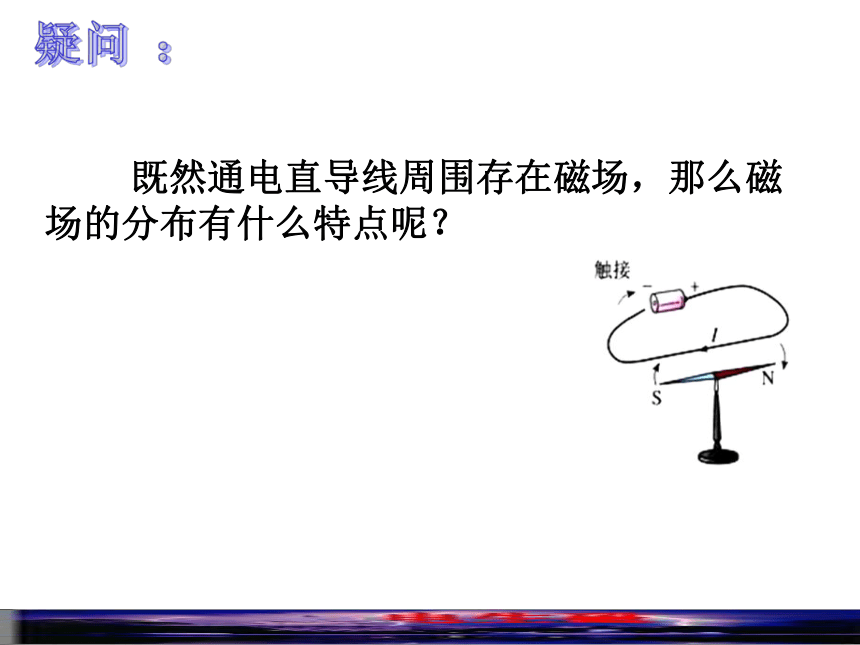

既然通电直导线周围存在磁场，那么磁场的分布有什么特点呢？疑问 ：探究活动二 研究通电直导线的磁场特点

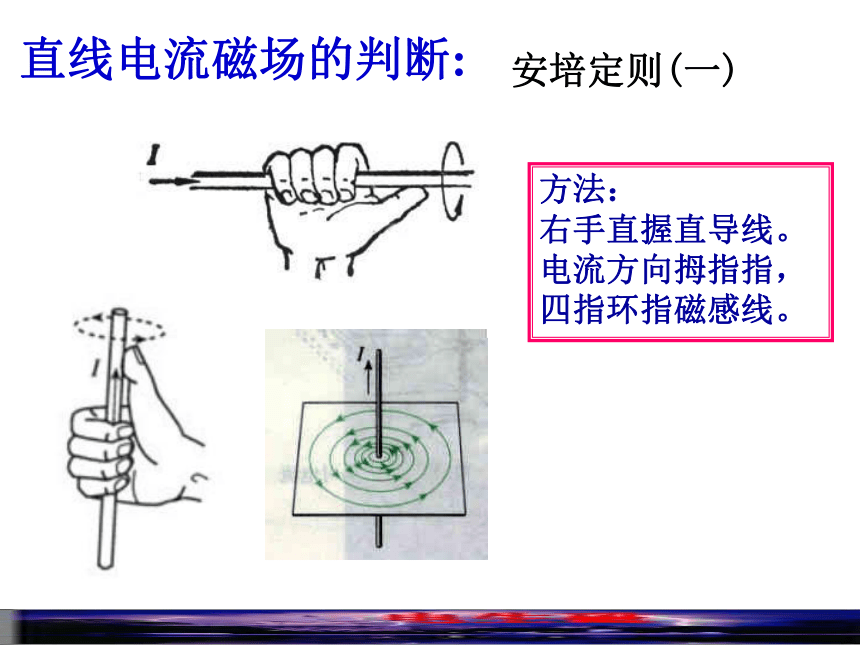

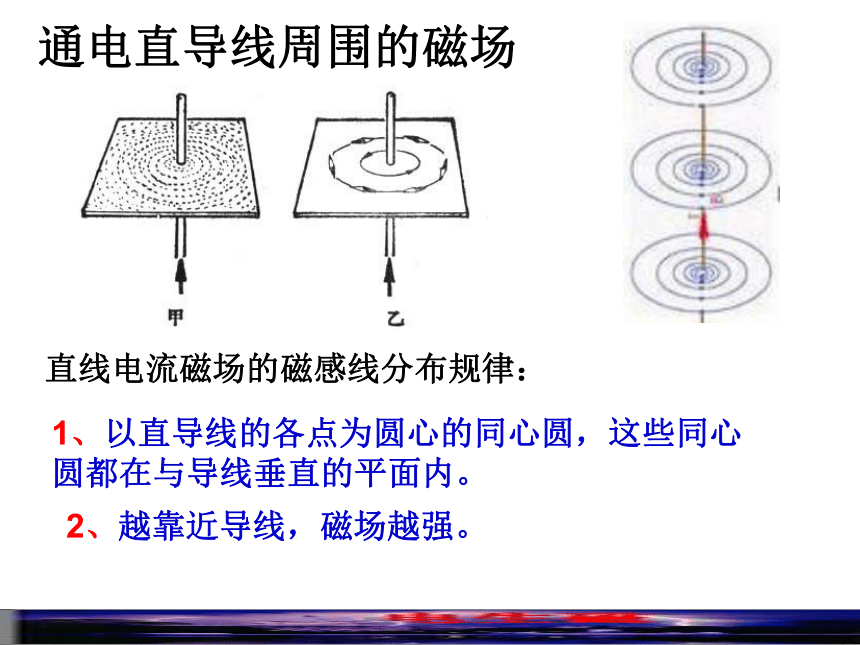

（点击这里观看）通电直导线周围的磁场直线电流磁场的磁感线分布规律：1、以直导线的各点为圆心的同心圆，这些同心圆都在与导线垂直的平面内。2、越靠近导线，磁场越强。安培定则(一)方法：
右手直握直导线。
电流方向拇指指，

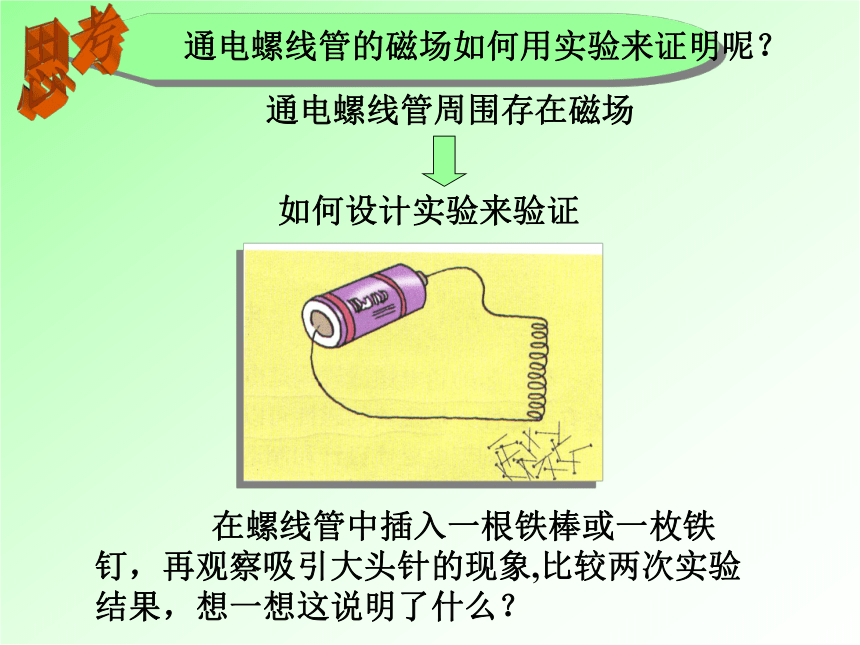

四指环指磁感线。直线电流磁场的判断: 既然通电直导线周围存在磁场，那么弯曲的通电导线周围是否也存在磁场？疑问 ： 通电螺线管周围存在磁场 如何设计实验来验证 在螺线管中插入一根铁棒或一枚铁钉，再观察吸引大头针的现象,比较两次实验结果，想一想这说明了什么？思考什么是电磁铁？定义：构造：电磁铁是一个带有铁芯的通电螺线管.（点击这里观看）二、通电螺线管周围的磁场 通电螺线管周围的磁场与条形磁铁的磁场相似 握住螺线管。 指向N极端（北极方向）。 顺着电流转，右手拇指四指通电螺线管的磁场方向和电流方向的关系右手螺旋定则（安培定则二)方法：(二)通电螺线管的磁场通电螺线管能否产生磁场________。能条形磁体如何判断通电螺线管的磁场方向:
_______________。右手螺旋定则通电螺线管的磁场与___________相似。通电螺线管的磁场方向与_________有关。电流方向1、在所示图中，标出通电螺线管的N极和S极。NSNS2、 判断电流方向(1)(2)(3)(4)(5)(6)3、 判断磁场方向ＮＮＮＮＮＮSSSSSS(1)(2)(3)(4)(5)(6)相斥C1.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）A.静止不动 B.互相吸引
C.互相排斥 D.一齐向左运动NN2、如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色） 。a3.根据小磁针静止时指针的指向，判断出电源的正负极。NS+ -
