第2节电生磁（第一课时）

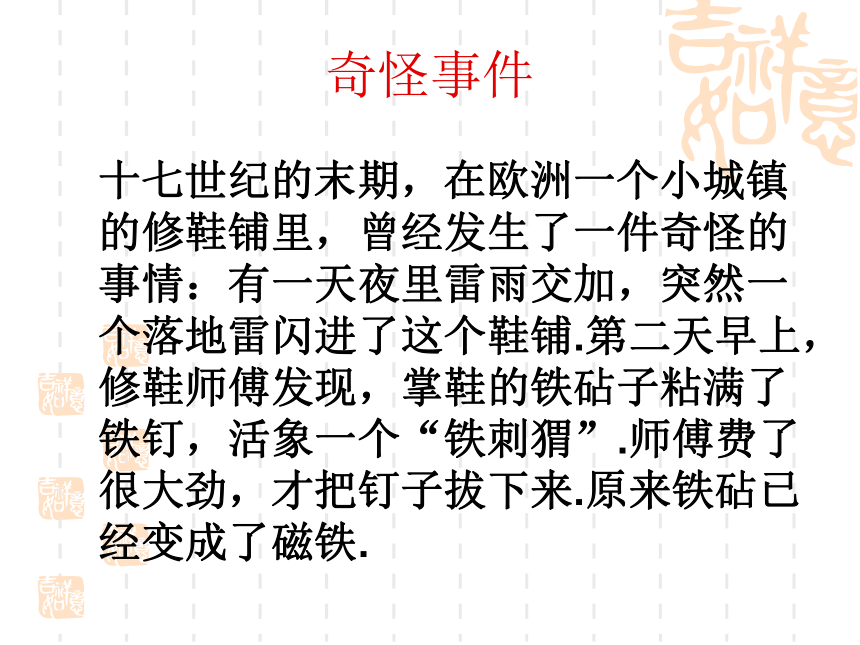

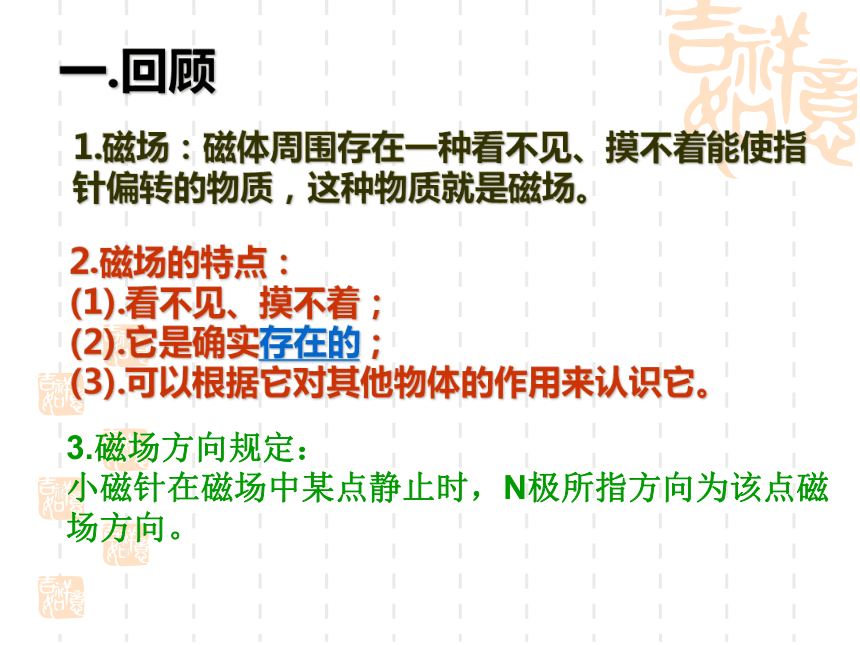

课件19张PPT。第一章 电与磁第二节 电生磁奇怪事件 十七世纪的末期，在欧洲一个小城镇的修鞋铺里，曾经发生了一件奇怪的事情：有一天夜里雷雨交加，突然一个落地雷闪进了这个鞋铺.第二天早上，修鞋师傅发现，掌鞋的铁砧子粘满了铁钉，活象一个“铁刺猬”.师傅费了很大劲，才把钉子拔下来.原来铁砧已经变成了磁铁. 一.回顾1.磁场：磁体周围存在一种看不见、摸不着能使指针偏转的物质，这种物质就是磁场。2.磁场的特点：
(1).看不见、摸不着；
(2).它是确实存在的；
(3).可以根据它对其他物体的作用来认识它。3.磁场方向规定：

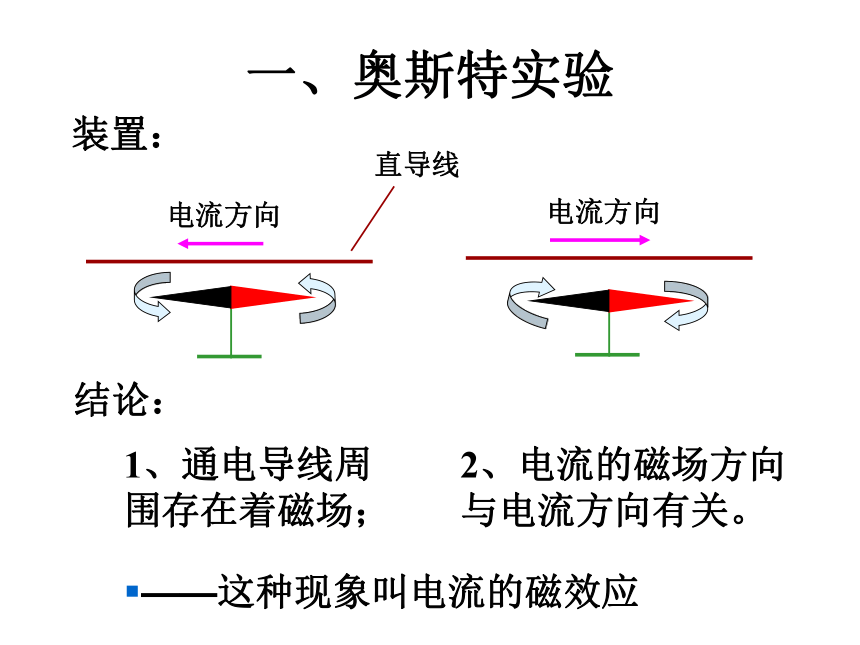

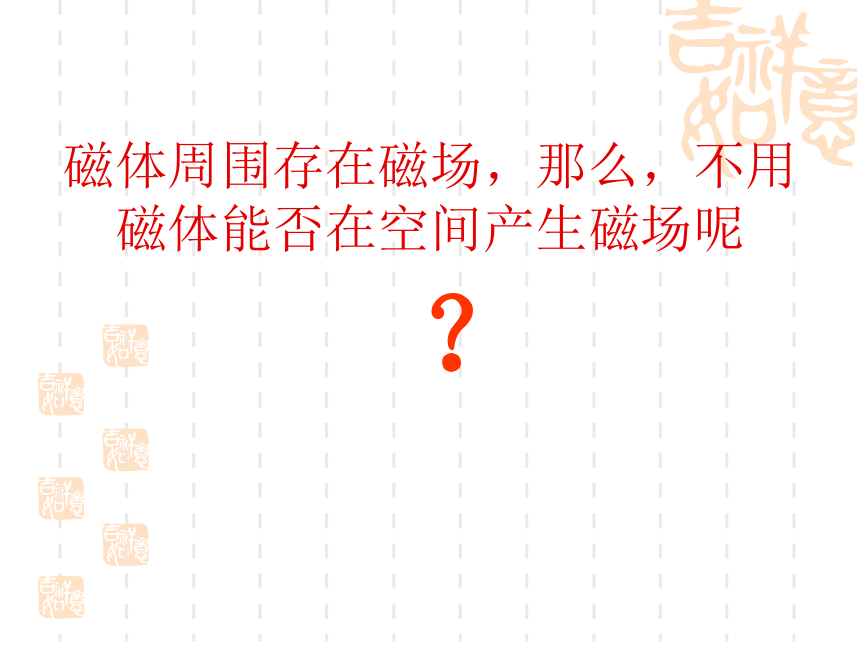

小磁针在磁场中某点静止时，N极所指方向为该点磁场方向。磁体周围存在磁场，那么，不用磁体能否在空间产生磁场呢？一、奥斯特实验电流方向装置：结论：1、通电导线周围存在着磁场；
2、电流的磁场方向与电流方向有关。
——这种现象叫电流的磁效应

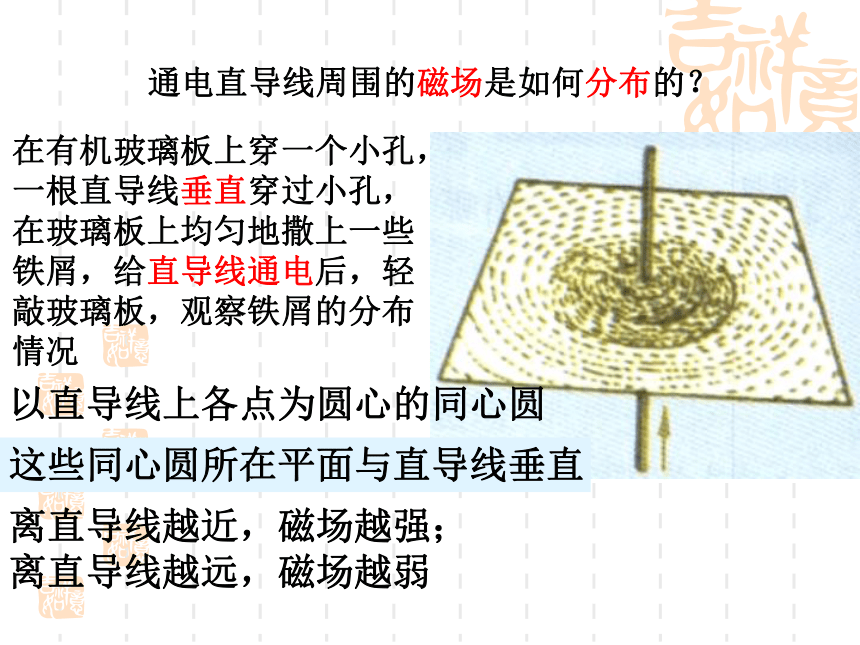

通电直导线周围的磁场是如何分布的？在有机玻璃板上穿一个小孔，
一根直导线垂直穿过小孔，
在玻璃板上均匀地撒上一些
铁屑，给直导线通电后，轻
敲玻璃板，观察铁屑的分布
情况以直导线上各点为圆心的同心圆这些同心圆所在平面与直导线垂直离直导线越近，磁场越强；
离直导线越远，磁场越弱结论：越靠近直导线，磁性越强。磁感线是以导线上各点为圆心的同心圆，都在与导线垂直的平面上。直导线周围的磁场有何特点？实验1、用导线绕成螺线管后，吸引大头针或靠近小磁针，
观察现象。2.给螺线管通电，吸引大头针或靠近小磁针，观察现象结论；通电螺线管周围也存在磁场二、通电螺线管的磁场3、在螺线管中插入一枚铁钉再吸引大头针，观察现象结论：带铁芯的通电螺线管磁性比不带铁芯的强铁芯在磁场中被磁化后相当于一根磁铁二、通电螺线管的磁场1、螺线管（线圈）：导线绕在圆筒上。
通电螺线管的磁场1、通电螺线管周围存在着_______；2、通电螺线管的磁场分布与_________的磁场相似；3、通电螺线管的极性取决于_________。结论磁场条形磁体电流方向NSSN在下图中标出通电螺线管的N极和S极NNNSNSSS3、根据小磁针静止时的指向,在图
中标明螺线管中电流的方向。SN4、如图所示，分别标出通电螺线管和小磁针的N、S极。NSSN5.根据小磁针的偏转，标出螺线管中的电流方向6.已知通电螺线管磁极的极性如图，请标出电源的正负极。SN电源+-
