第1章 电与磁 新课预习课后练（1.1-1.3，含答案）

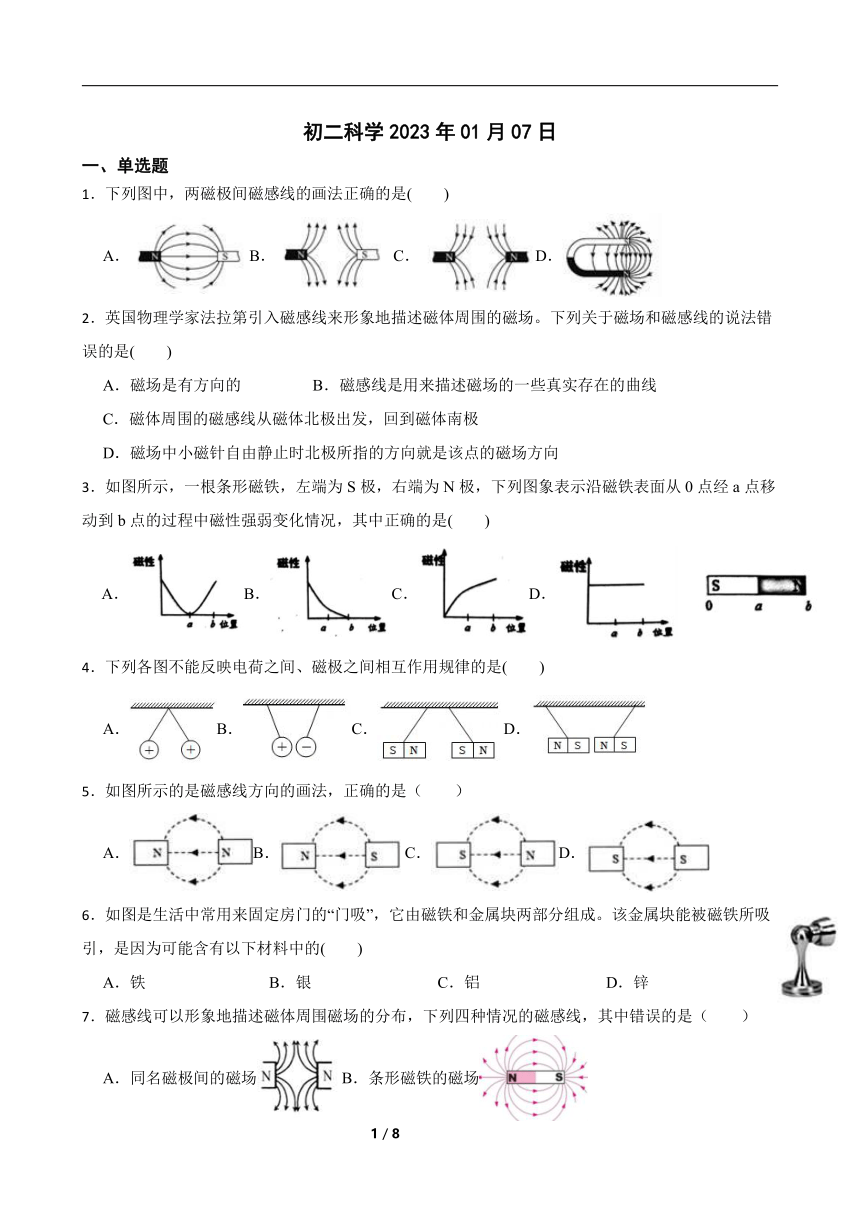

初二科学2023年01月07日
一、单选题
1．下列图中，两磁极间磁感线的画法正确的是(　　)
A．B．C．D．
2．英国物理学家法拉第引入磁感线来形象地描述磁体周围的磁场。下列关于磁场和磁感线的说法错误的是(　　)
A．磁场是有方向的 B．磁感线是用来描述磁场的一些真实存在的曲线
C．磁体周围的磁感线从磁体北极出发，回到磁体南极
D．磁场中小磁针自由静止时北极所指的方向就是该点的磁场方向
3．如图所示，一根条形磁铁，左端为S极，右端为N极，下列图象表示沿磁铁表面从0点经a点移动到b点的过程中磁性强弱变化情况，其中正确的是(　　)
A．B．C．D．
4．下列各图不能反映电荷之间、磁极之间相互作用规律的是(　　)
A．B．C．D．
5．如图所示的是磁感线方向的画法，正确的是（　　）
A．B．C．D．
6．如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属块能被磁铁所吸引，是因为可能含有以下材料中的(　　)
A．铁 B．银 C．铝 D．锌
7．磁感线可以形象地描述磁体周围磁场的分布，下列四种情况的磁感线，其中错误的是（　　）

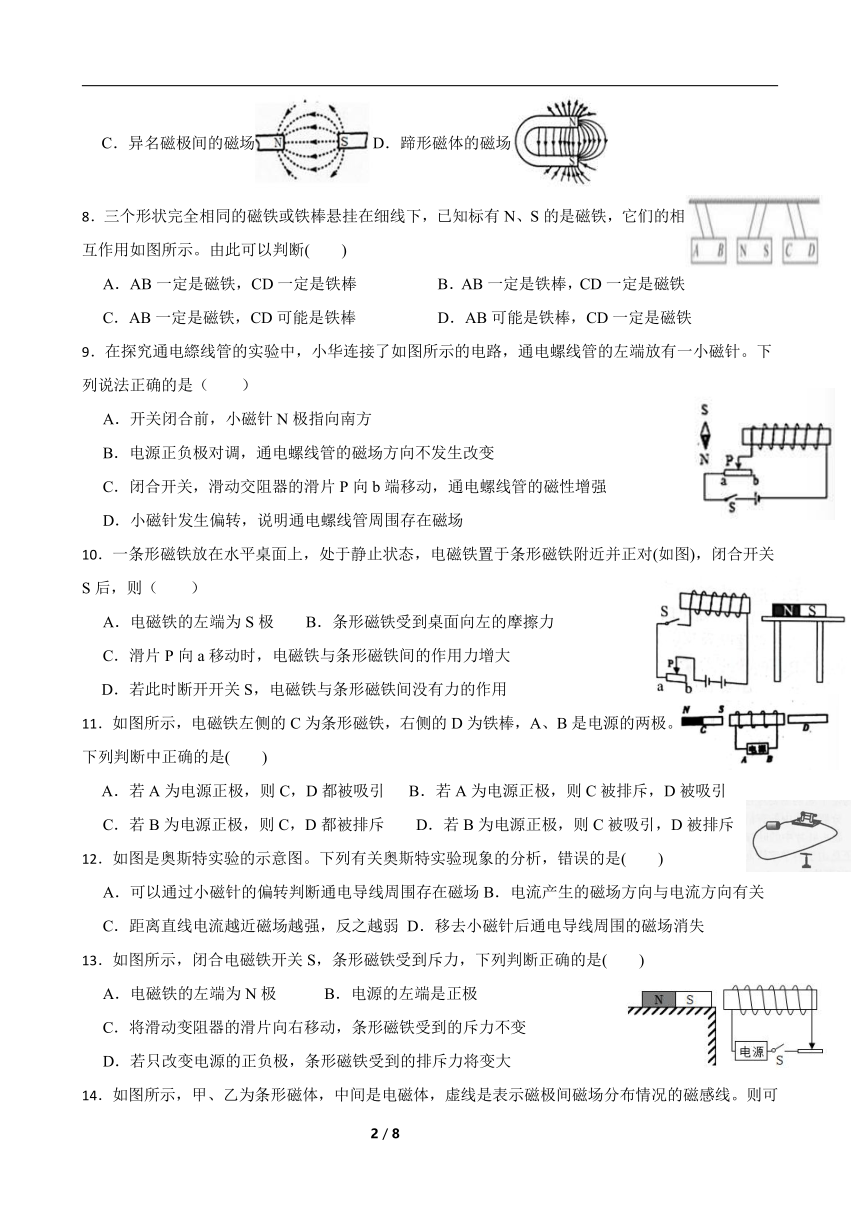

A．同名磁极间的磁场B．条形磁铁的磁场
C．异名磁极间的磁场D．蹄形磁体的磁场
8．三个形状完全相同的磁铁或铁棒悬挂在细线下，已知标有N、S的是磁铁，它们的相互作用如图所示。由此可以判断(　　)
A．AB一定是磁铁，CD一定是铁棒 B．AB一定是铁棒，CD一定是磁铁
C．AB一定是磁铁，CD可能是铁棒 D．AB可能是铁棒，CD一定是磁铁
9．在探究通电縩线管的实验中，小华连接了如图所示的电路，通电螺线管的左端放有一小磁针。下列说法正确的是（　　）
A．开关闭合前，小磁针N极指向南方
B．电源正负极对调，通电螺线管的磁场方向不发生改变
C．闭合开关，滑动交阻器的滑片P向b端移动，通电螺线管的磁性增强
D．小磁针发生偏转，说明通电螺线管周围存在磁场
10．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图)，闭合开关S后，则（　　）
A．电磁铁的左端为S极 B．条形磁铁受到桌面向左的摩擦力
C．滑片P向a移动时，电磁铁与条形磁铁间的作用力增大
D．若此时断开开关S，电磁铁与条形磁铁间没有力的作用
11．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为铁棒，A、B是电源的两极。下列判断中正确的是(　　)
A．若A为电源正极，则C，D都被吸引 B．若A为电源正极，则C被排斥，D被吸引
C．若B为电源正极，则C，D都被排斥 D．若B为电源正极，则C被吸引，D被排斥
12．如图是奥斯特实验的示意图。下列有关奥斯特实验现象的分析，错误的是(　　)
A．可以通过小磁针的偏转判断通电导线周围存在磁场B．电流产生的磁场方向与电流方向有关
C．距离直线电流越近磁场越强，反之越弱 D．移去小磁针后通电导线周围的磁场消失
13．如图所示，闭合电磁铁开关S，条形磁铁受到斥力，下列判断正确的是(　　)
A．电磁铁的左端为N极 B．电源的左端是正极
C．将滑动变阻器的滑片向右移动，条形磁铁受到的斥力不变
D．若只改变电源的正负极，条形磁铁受到的排斥力将变大
14．如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是(　　)
A．N、N、S、N B．S、N、S、S C．S、S、N、S D．N、S、N，N
15．四位同学判断通电螺线管极性时的做法如下图所示，其中正确的是（　　）
A．B．C．D．
16．探究影响电磁铁磁性强弱的因素时，按如图所示的电路进行实验，每次实验总观察到电磁铁A 吸引大头针的数目均比 B 多。此实验说明影响电磁铁磁性强弱的一个因素是（　　）
A．电流的大小 B．线圈的匝数
C．电流的方向 D．电磁铁的磁极
17．小科预习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（　　）
A．B．C．D．
18．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（　　）
A．电磁铁的左端为S极 B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
19．小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。题意工作时灯泡能持续交替闪烁。忽略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是（　　）
A．B．C．D．
20．如图是拍摄机动车闯红灯的摄像系统工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中，正确的是(　　)
A．只要光控开关接收到红光，摄像系统就会自动拍摄

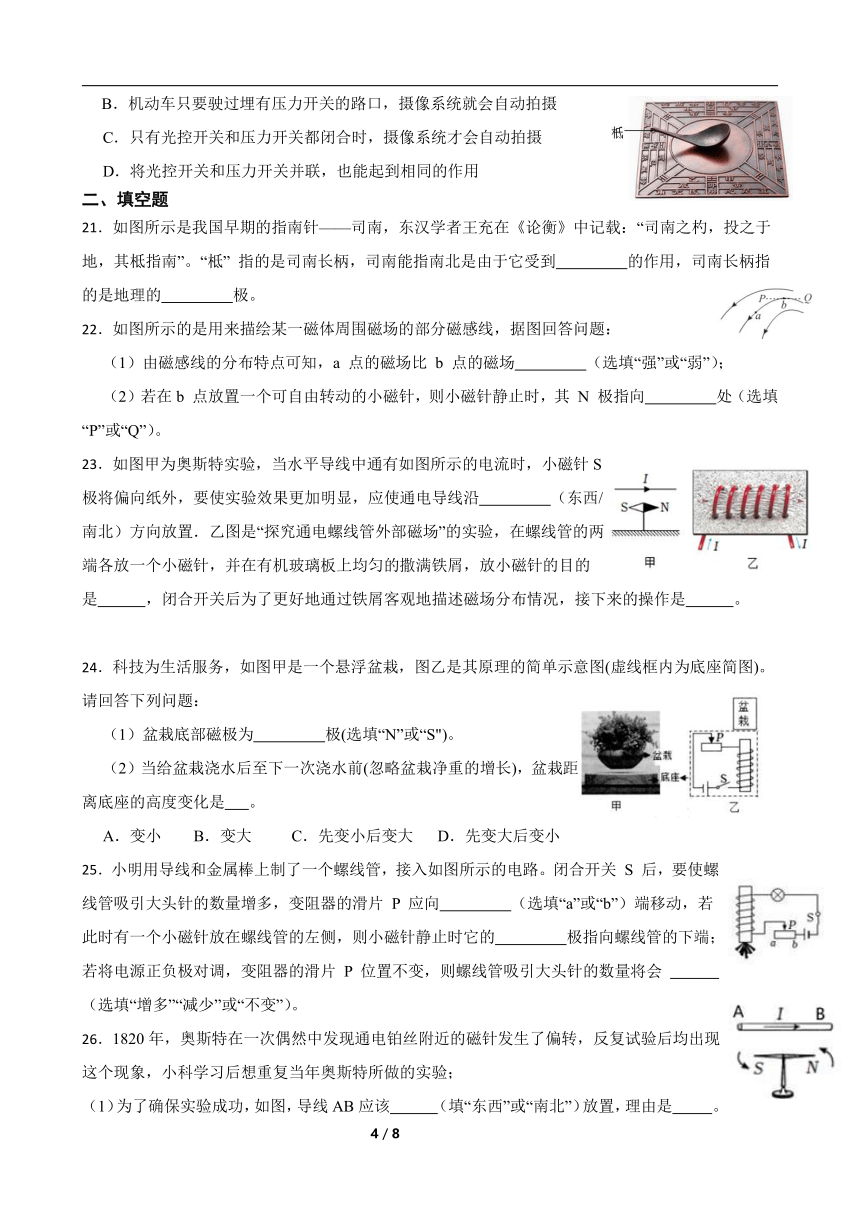

B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．将光控开关和压力开关并联，也能起到相同的作用
二、填空题
21．如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢” 指的是司南长柄，司南能指南北是由于它受到　 　的作用，司南长柄指的是地理的　 　极。
22．如图所示的是用来描绘某一磁体周围磁场的部分磁感线，据图回答问题：
（1）由磁感线的分布特点可知，a 点的磁场比 b 点的磁场　 　（选填“强”或“弱”）；
（2）若在b 点放置一个可自由转动的小磁针，则小磁针静止时，其 N 极指向　 　处（选填“P”或“Q”）。
23．如图甲为奥斯特实验，当水平导线中通有如图所示的电流时，小磁针S极将偏向纸外，要使实验效果更加明显，应使通电导线沿　 　（东西/南北）方向放置．乙图是“探究通电螺线管外部磁场”的实验，在螺线管的两端各放一个小磁针，并在有机玻璃板上均匀的撒满铁屑，放小磁针的目的是　 　，闭合开关后为了更好地通过铁屑客观地描述磁场分布情况，接下来的操作是　 　。
24．科技为生活服务，如图甲是一个悬浮盆栽，图乙是其原理的简单示意图(虚线框内为底座简图)。请回答下列问题：
（1）盆栽底部磁极为　 　极(选填“N”或“S")。
（2）当给盆栽浇水后至下一次浇水前(忽略盆栽净重的增长)，盆栽距离底座的高度变化是 。
A．变小 B．变大 C．先变小后变大 D．先变大后变小
25．小明用导线和金属棒上制了一个螺线管，接入如图所示的电路。闭合开关 S 后，要使螺线管吸引大头针的数量增多，变阻器的滑片 P 应向　 　（选填“a”或“b”）端移动，若此时有一个小磁针放在螺线管的左侧，则小磁针静止时它的　 　极指向螺线管的下端；若将电源正负极对调，变阻器的滑片 P 位置不变，则螺线管吸引大头针的数量将会
　 　（选填“增多”“减少”或“不变”）。
26．1820年，奥斯特在一次偶然中发现通电铂丝附近的磁针发生了偏转，反复试验后均出现这个现象，小科学习后想重复当年奥斯特所做的实验；
（1）为了确保实验成功，如图，导线AB应该　 　（填“东西”或“南北”）放置，理由是　 　。
（2）小科按正确方向放置导线并通电后，发现小磁针并未发生偏转，检查发现导线中是有电流的，请你分析小磁针未发生偏转的原因可能是　 　（写出一个即可）。
27．如图是汽车油箱内监测油量的装置模型，电流表显示油量，电磁继电器控制指示灯。当油量较低时，电流表示数　 　(选填 “变大”“不变”或“变小”)，此时指示灯会亮的　 　(选填“L1”或“L2”)。
三、实验探究题
28．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
（1）图A为某磁极附近磁感线的方向和分布的示意图。若在1处放一枚小磁针，当小磁针静止时，其指向应是图B中的　 　(选填“甲”“乙”“丙”“丁”)。
（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图像如图C所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而　 　。图线没有过坐标原点，是因为　 　。
（3）利用该磁敏电阻的R﹣B特性曲线可以测量图中磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。小阳设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图D所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整　 　。
　 1 2 3
U/V 1.50 3.00 4.50
I/mA 3.00 6.00 9.00
②正确接线后，测得的数据如表所示。该磁敏电阻的测量值为　 　Ω。
③根据该磁敏电阻的R—B特性曲线可知，1处的磁感应强度为　 　T。
（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题：　 　。
四、解答题
29．如图甲为恒温箱的简化电路，R0、R1设置在恒温箱内，R0为加热电阻，阻值为40Ω。R1为热敏电阻，其电阻值随温度的变化关系如图乙。控制电路中，U=6V，R2为滑动变阻器。当恒温箱内的温度达到一定值时，加热电路会自动断开，当箱内温度略低时，加热电路自动闭合进行加热。
（1）根据恒温箱的工作过程判断，P应与　 　(填 “m”或“n")连接。
（2）若电磁铁线圈电阻为10欧，当线圈中的电流达到30mA时，电磁继电器的衔铁会被吸下。若恒温箱内的温度设定为100℃，则滑动变阻器R应接入电路的电阻值为多少？
（3）若要增大恒温箱内的设定温度，该如何进行操作？
(至少写两点)
30．如图为利用太阳能给LED路灯供电的自动控制电路的原理示意图，其中R是光敏电阻。不计电磁铁线圈电阻，定值电阻R0=40Ω，控制电路电源电压为12V。白天，太阳能电池板将太阳能转化为电能，贮存于蓄电池中。傍晚，当光照强度减弱，使电磁铁中电流=0.1A时，控制电路会自动接通路灯电路，由蓄电池给LED路灯供电。
（1）图中B为电磁继电器的衔铁，能否用铜制材料代替，并请说明理由　 　。
（2）由题意可推断，光敏电阻R的阻值随光照强度的减弱而　 　（选填“增大”或“减小”）。
（3）列式计算LED路灯亮起时，光敏电阻R的阻值。
答案解析部分
1．【答案】A
2．【答案】B
3．【答案】A
4．【答案】C
5．【答案】C
6．【答案】A
7．【答案】C
8．【答案】D
9．【答案】D
10．【答案】C
11．【答案】B
12．【答案】D
13．【答案】B
14．【答案】A
15．【答案】A
16．【答案】B
17．【答案】B
18．【答案】D
19．【答案】D
20．【答案】C
21．【答案】地磁场；南
22．【答案】（1）弱
（2）P
23．【答案】南北；显示磁场的方向；轻敲玻璃板
24．【答案】（1）N
（2）C
25．【答案】b；N；不变
26．【答案】（1）南北；避免地磁场对实验的干扰
（2）电流太小（或导线离小磁针距离太远等合理均可）
27．【答案】变小；L2
28．【答案】（1）乙
（2）增大；没有磁场时，磁敏电阻的阻值也不为零故图像不过原点。
（3）；500；1.0
（4）磁敏电阻的阻值与磁场方向有关吗？(或磁极受撞击后磁场强弱是否改变？)
29．【答案】（1）n
（2）解：R= =200欧
R=200欧-50欧10欧=140欧
（3）解：减小电源电压，滑片向右移，控制电路中串联一个电阻，减少电磁铁的线圈匝数
30．【答案】（1）不能，因为电磁铁只能吸引铁钴镍等物质，不能吸引铜
（2）增大
（3）当电流为0.1A时路灯亮起，
此时的总电阻为：；
光敏电阻的阻值：R=R总-R0=120Ω-40Ω=80Ω。
