第1章 电与磁 单元检测卷——2022-2023学年浙教版八年级下册科学（含答案）

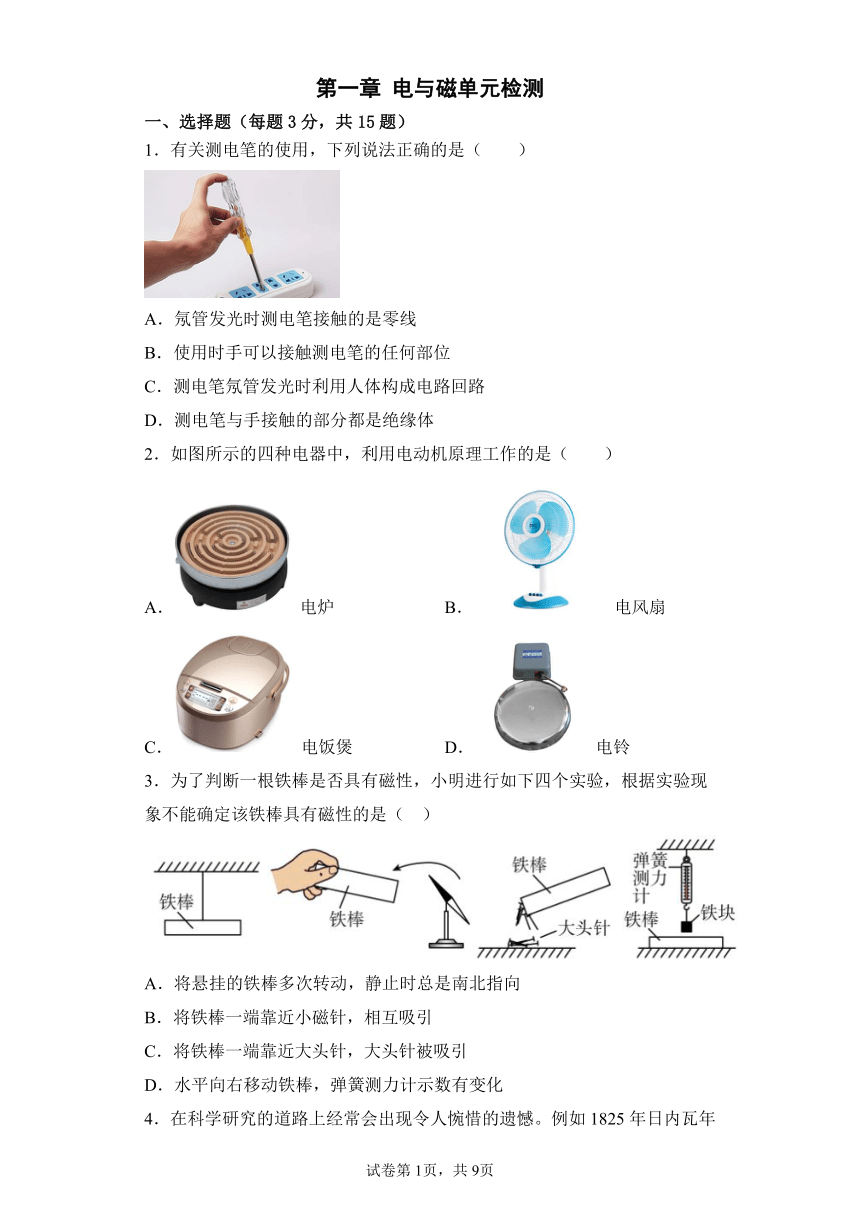

第一章 电与磁单元检测
一、选择题（每题3分，共15题）
1．有关测电笔的使用，下列说法正确的是（　　）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔氖管发光时利用人体构成电路回路
D．测电笔与手接触的部分都是绝缘体
2．如图所示的四种电器中，利用电动机原理工作的是（　　）
A． 电炉 B． 电风扇
C． 电饭煲 D． 电铃
3．为了判断一根铁棒是否具有磁性，小明进行如下四个实验，根据实验现象不能确定该铁棒具有磁性的是（ ）
A．将悬挂的铁棒多次转动，静止时总是南北指向
B．将铁棒一端靠近小磁针，相互吸引
C．将铁棒一端靠近大头针，大头针被吸引
D．水平向右移动铁棒，弹簧测力计示数有变化

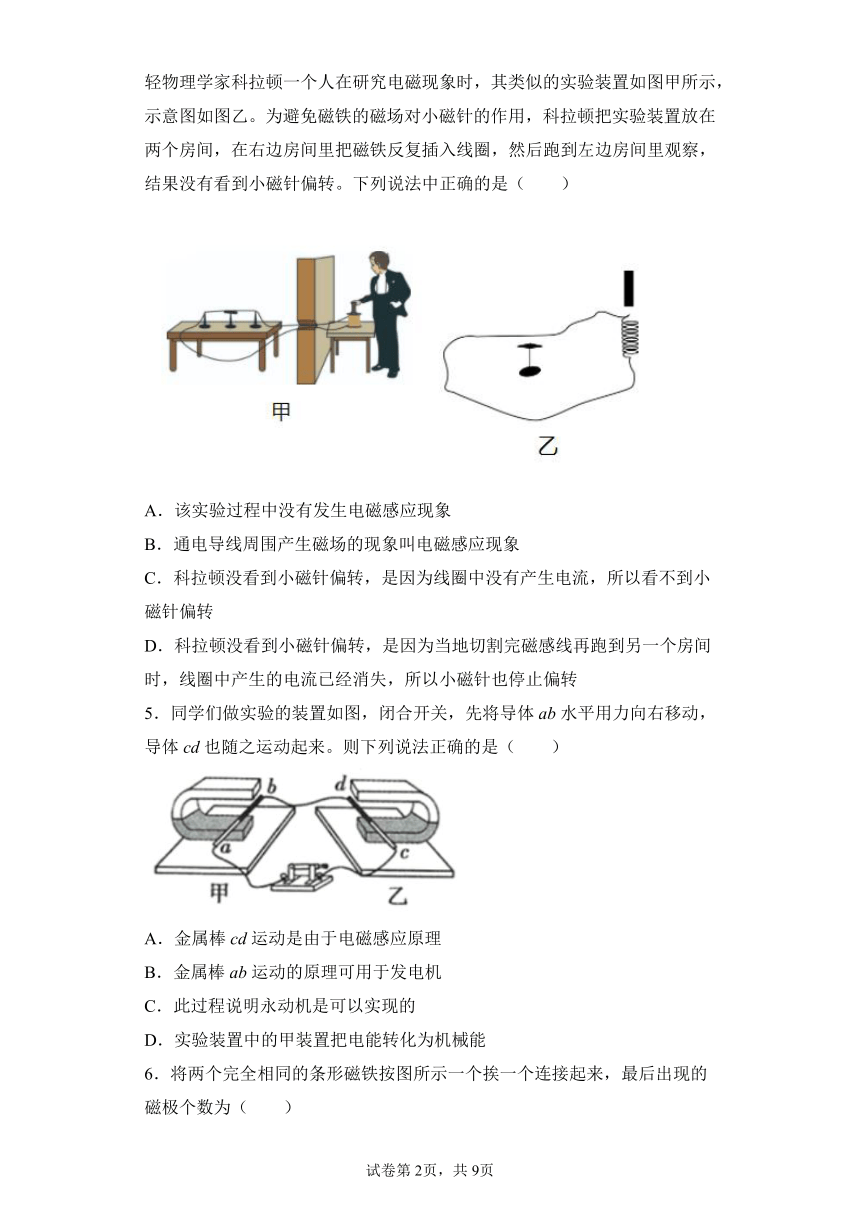

4．在科学研究的道路上经常会出现令人惋惜的遗憾。例如1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。为避免磁铁的磁场对小磁针的作用，科拉顿把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的是（　　）
A．该实验过程中没有发生电磁感应现象
B．通电导线周围产生磁场的现象叫电磁感应现象
C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D．科拉顿没看到小磁针偏转，是因为当地切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转
5．同学们做实验的装置如图，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来。则下列说法正确的是（　　）
A．金属棒cd运动是由于电磁感应原理
B．金属棒ab运动的原理可用于发电机
C．此过程说明永动机是可以实现的
D．实验装置中的甲装置把电能转化为机械能

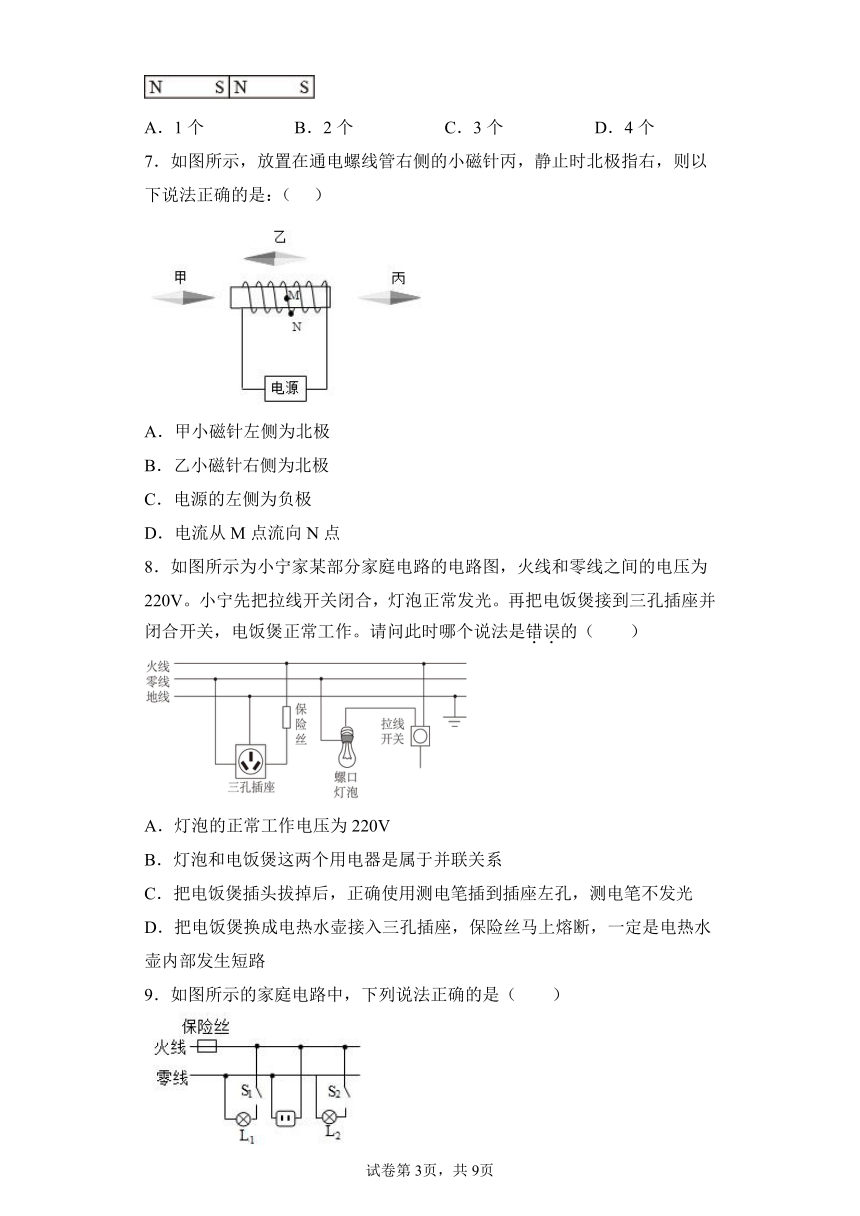

6．将两个完全相同的条形磁铁按图所示一个挨一个连接起来，最后出现的磁极个数为（　　）
A．1个 B．2个 C．3个 D．4个
7．如图所示，放置在通电螺线管右侧的小磁针丙，静止时北极指右，则以下说法正确的是：（ ）
A．甲小磁针左侧为北极
B．乙小磁针右侧为北极
C．电源的左侧为负极
D．电流从M点流向N点
8．如图所示为小宁家某部分家庭电路的电路图，火线和零线之间的电压为220V。小宁先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　）
A．灯泡的正常工作电压为220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔不发光
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，一定是电热水壶内部发生短路
9．如图所示的家庭电路中，下列说法正确的是（　　）

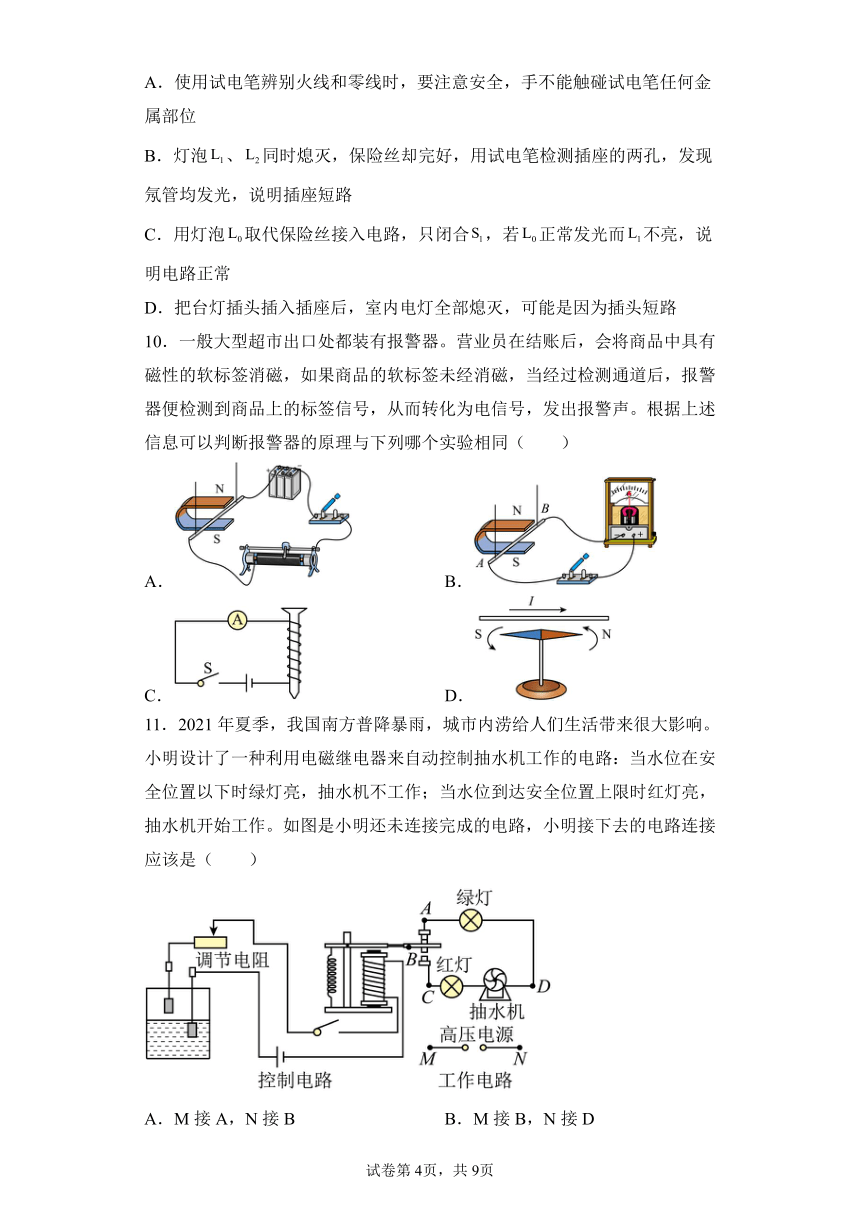

A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．灯泡、同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．用灯泡取代保险丝接入电路，只闭合，若正常发光而不亮，说明电路正常
D．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
10．一般大型超市出口处都装有报警器。营业员在结账后，会将商品中具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，报警器便检测到商品上的标签信号，从而转化为电信号，发出报警声。根据上述信息可以判断报警器的原理与下列哪个实验相同（　　）
A． B．
C． D．
11．2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是（　　）
M接A，N接B B．M接B，N接D
C．M接B，N接C D．M接A，N接D

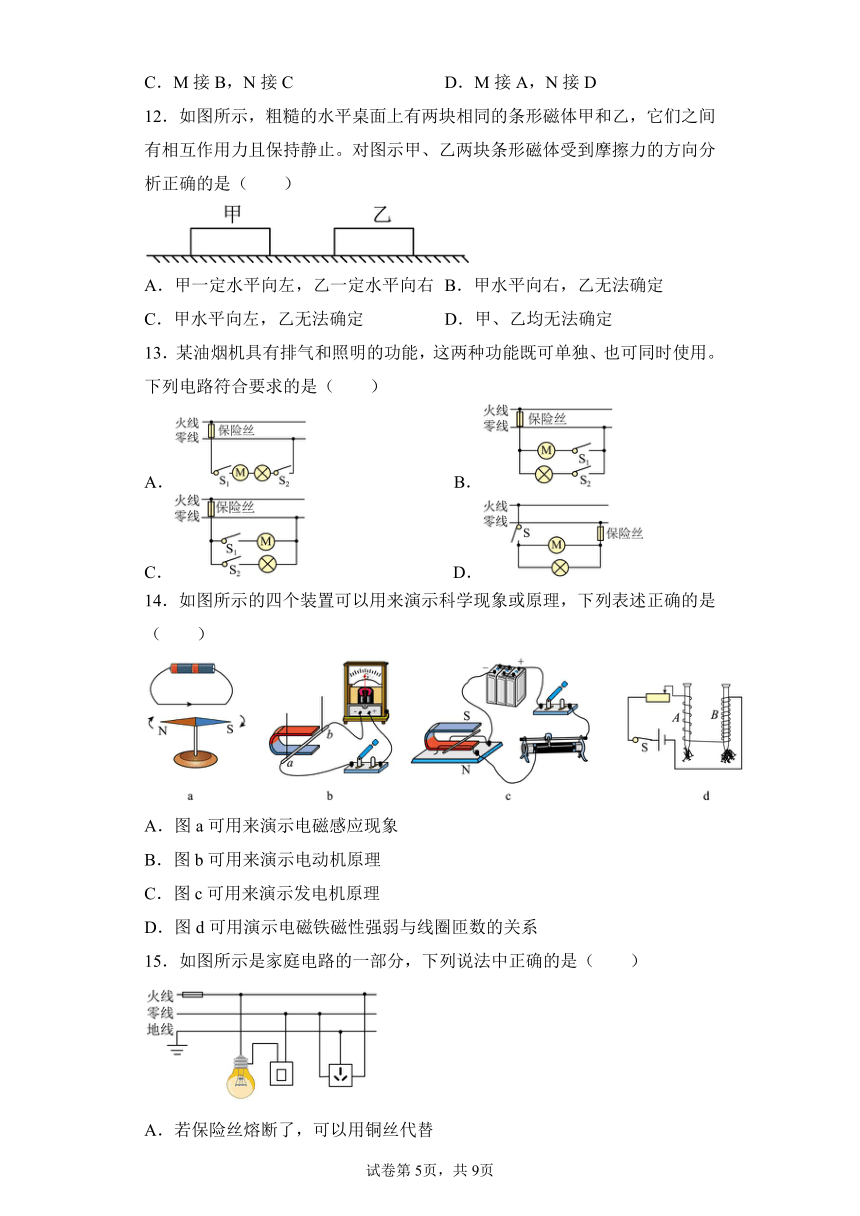

12．如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（　　）
A．甲一定水平向左，乙一定水平向右 B．甲水平向右，乙无法确定
C．甲水平向左，乙无法确定 D．甲、乙均无法确定
13．某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用。下列电路符合要求的是（　　）
A． B．
C． D．
14．如图所示的四个装置可以用来演示科学现象或原理，下列表述正确的是（　　）
A．图a可用来演示电磁感应现象
B．图b可用来演示电动机原理
C．图c可用来演示发电机原理
D．图d可用演示电磁铁磁性强弱与线圈匝数的关系
15．如图所示是家庭电路的一部分，下列说法中正确的是（　　）
A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
二、填空题（每题4分，共5题）
16．磁悬浮地球仪应用了___________（选填“同”或“异”）名磁极相互排斥的规律：其悬浮静止时，底座对地球仪的斥力与地球仪受到的重力___________（填是/不是）一对平衡力。
17．如图所示的实验中，闭合开关后，支架上原先静止的轻质铝管ab会朝某个方向运动，这表明磁场对通电导体会产生________的作用，改变磁场方向或者改变_______方向，可以使铝管ab运动的方向发生改变。_________（填“电动机”或“发电机”）就是根据这个原理制成的。
18．如图，甲是台灯的实物图，乙是该台灯的电路图，AB表示台灯插头的两个插脚，丁是某种测电笔的结构图。
（1）从安全性考虑，乙图中台灯插头的插脚 A 应与丙图中两孔插座的___________孔相连（填字母）；
（2）使用测电笔时，手应该接触测电笔的___________部位（填字母）。
19．能够自由转动的小磁针静止时为什么总是有一极指向北方？我们可以这样推断：
请判断此时电路是否有感应电流产生并做相应的解释___________。
20．如图甲是安装好的直流电动机模型接入电路的情况。
（1）闭合开关，电动机按顺时针方向转动，若要使电动机逆时针转动，应先断开开关，再___________（写出一种方法），最后闭合开关。
（2）经过正确操作后，电动机按逆时针转动，此时将滑动变阻器的滑片P向左移动，则电动机的转速将___________（选填“变快”、“变慢”或“不变”）。
（3）图乙是电源右侧接线柱与导线连接时导线的两种绕法，在顺时针旋紧旋钮时容易造成接触不良的导线绕法是___________（选填“a”或“b”）。
三、探究题（每题12分，共2题）
21．小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）磁铁不动，闭合开关，导体棒沿___________（填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
（2）导体棒不动，闭合开关，磁铁上下运动，电流表指针___________（填“会”或“不会”）发生偏转。
（3）断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：闭合电路的一部分导体在磁场中做___________运动时，电路中就产生感应电流。
22．小明将缝衣针磁化后，结合其他材料做成了小指南针。将小指南针放在电磁铁甲旁，导线AB和电流表组成闭合电路，电磁铁甲乙接通电源后，其电流方向如图1。当AB快速向上运动时，电流表指针向左偏。
（1）小指南针静止时如图1，则针尖为______极（选填“N”或“S”）；
（2）如图2，电磁铁重新接通电源后，当AB快速向下运动时，电流表指针______（选填“向左偏”、“向右偏”或“不偏转”）；
（3）小明将甲、乙电磁铁稍作改进，并连接电路如图3所示，则小明想探究的问题是______。
四、简答题（11分）
23．如图1为一恒温水箱电路结构示意图，包括控制电路和工作电路两部分，控制电路：电源电压恒为12V，R1为热敏电阻（置于水箱中），阻值随温度变化的关系如图2所示，R0为滑动变阻器，线圈电阻不计，线圈中电流大于0.2A时衔铁被吸下；工作电路：R2为电热器，L1、L2为红绿指示灯，其额定电压均为220V，加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。
（1）为了使水箱内温度保持在60℃（水温低于60℃时电热器工作，高于60℃时停止加热），滑动变阻器接入电路阻值应为多少？
（2）为了使恒温水箱内设定的温度降低一些，请你想出一种合理的办法？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．B
3．B
4．D
5．B
6．B
7．D
8．D
9．D
10．B
11．B
12．D
13．C
14．D
15．D
16． 同 是
17． 力 电流 电动机
18． D A
19．地球本身可能是一个磁体
20． 对调电源的正负极 变快 b
21． 左右 不会 切割磁感线
22． N 向左偏 磁性强弱与线圈匝数的关系
23．（1）28Ω；（2）方案一：将滑动变阻器R0接入电路的阻值调大一些；方案二：换电源，降低电源电压
