第5节磁生电

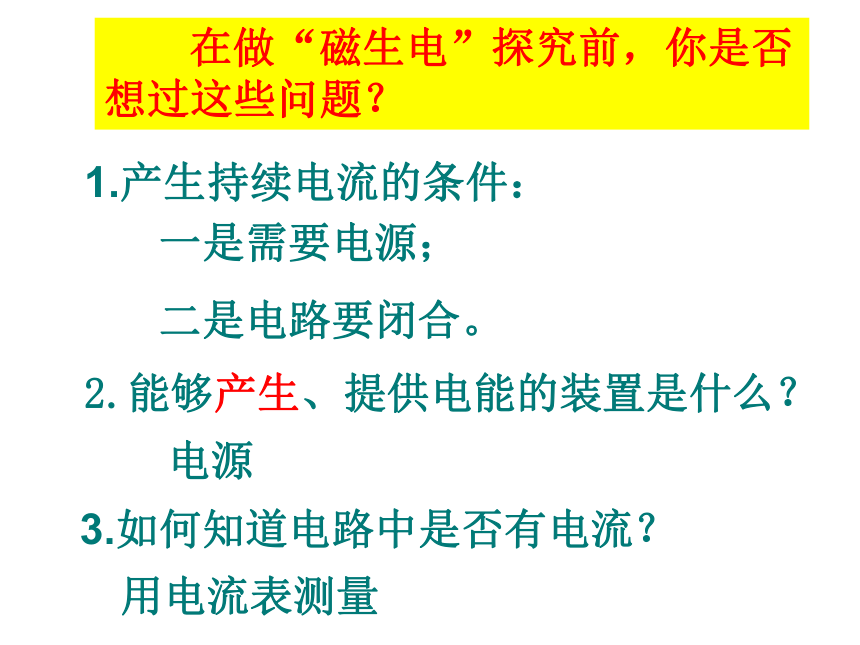

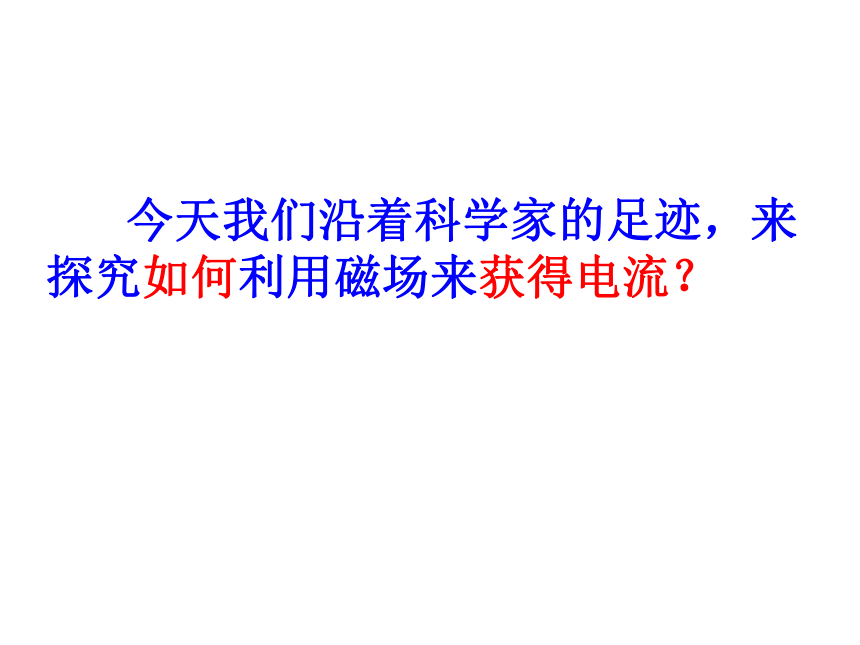

课件20张PPT。现代社会已进入了电气化时代,你有没有想过这电是如何得到的呢?第5节:磁生电　 奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？ 　　英国科学家法拉第，经过十年坚持不懈的努力，终于在1831年成功地利用磁场获得电流。阅读课文24页，法拉第　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。一、电磁感应现象 今天我们沿着科学家的足迹，来探究如何利用磁场来获得电流？1.产生持续电流的条件：一是需要电源；

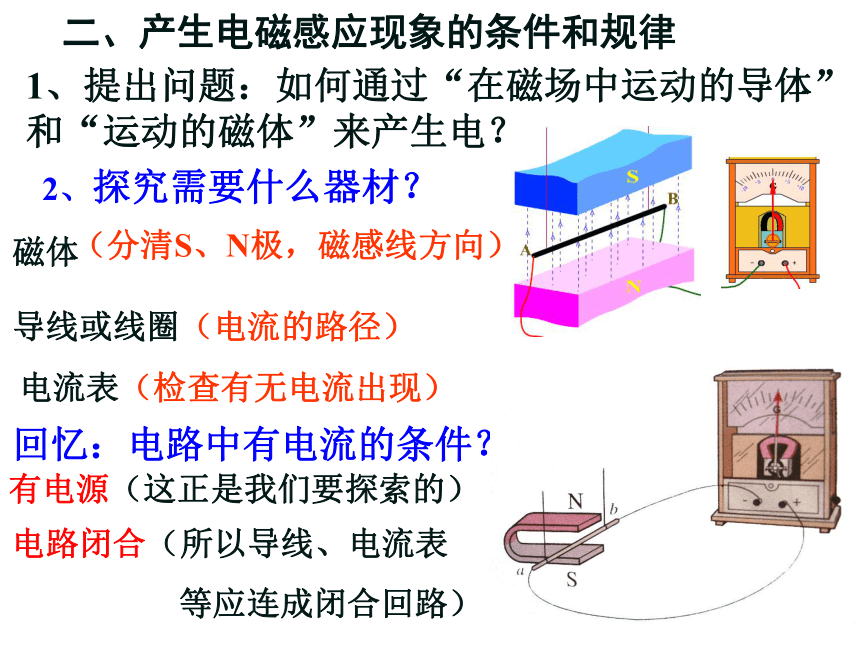

二是电路要闭合。3.如何知道电路中是否有电流？ 在做“磁生电”探究前，你是否想过这些问题？用电流表测量2.能够产生、提供电能的装置是什么？电源二、产生电磁感应现象的条件和规律1、提出问题：如何通过“在磁场中运动的导体”和“运动的磁体”来产生电？ 2、探究需要什么器材？磁体（分清S、N极，磁感线方向）导线或线圈（电流的路径） 电流表（检查有无电流出现） 回忆：电路中有电流的条件？有电源（这正是我们要探索的）电路闭合（所以导线、电流表
等应连成闭合回路）1.置闭合电路的一部分导体于磁场中，且保持导体与磁场相对静止。
2 .置闭合电路的一部分导体于磁场中，使导体在磁场中左右运动。
3 .置闭合电路的一部分导体于磁场中，使导体在磁场中上下运动。
4 .将电路的某处断开，使电路中的一部分导体在磁场中左右运动。
5 .撤掉磁场，使闭合电路中的一部分导体左右运动。

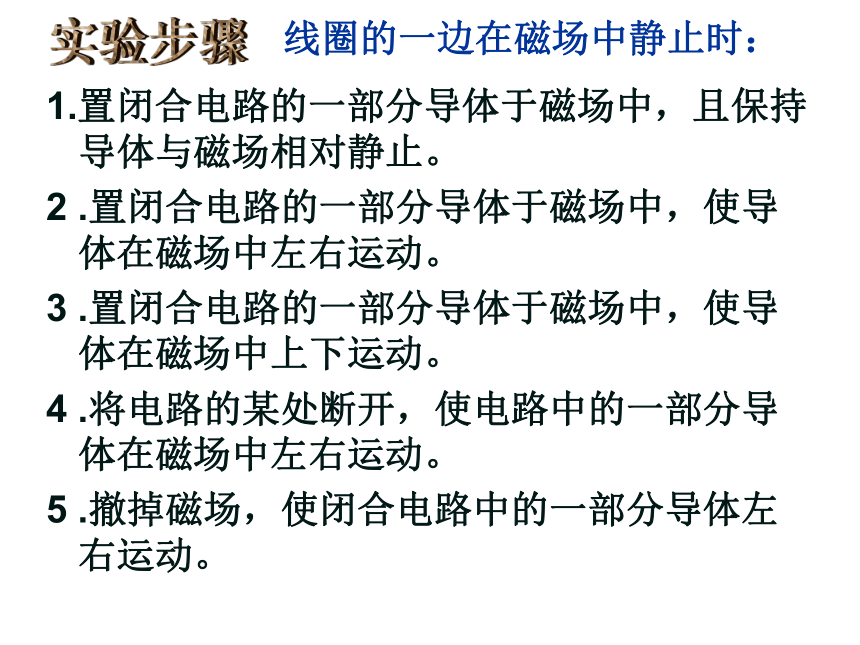

实验步骤线圈的一边在磁场中静止时：1.置闭合电路的一部分导体于磁场中，且保持导体与磁场相对静止。
2 .置闭合电路的一部分导体于磁场中，使导体在磁场中左右运动。
3 .置闭合电路的一部分导体于磁场中，使导体在磁场中上下运动。
4 .将电路的某处断开，使电路中的一部分导体在磁场中左右运动。
5 .撤掉磁场，使闭合电路中的一部分导体左右运动。

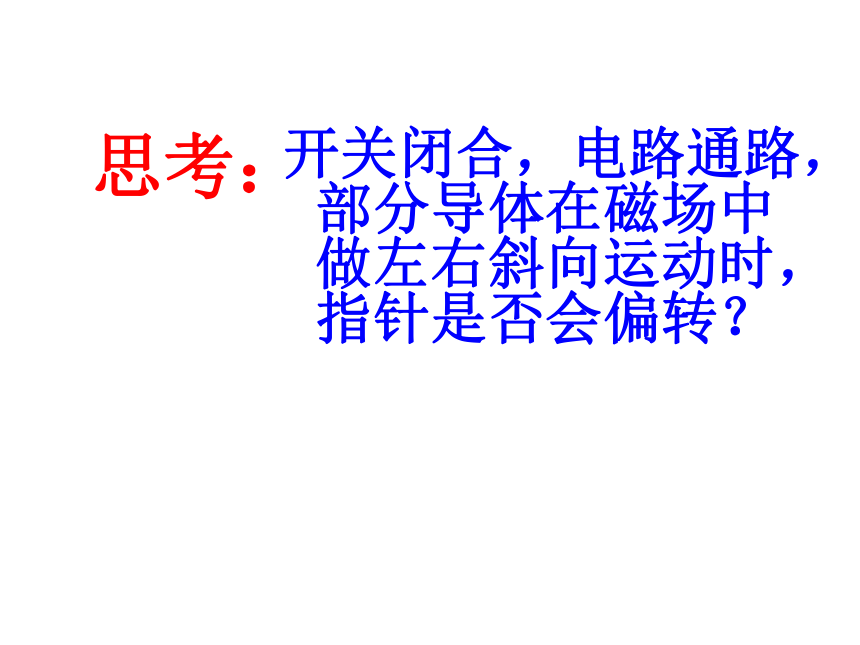

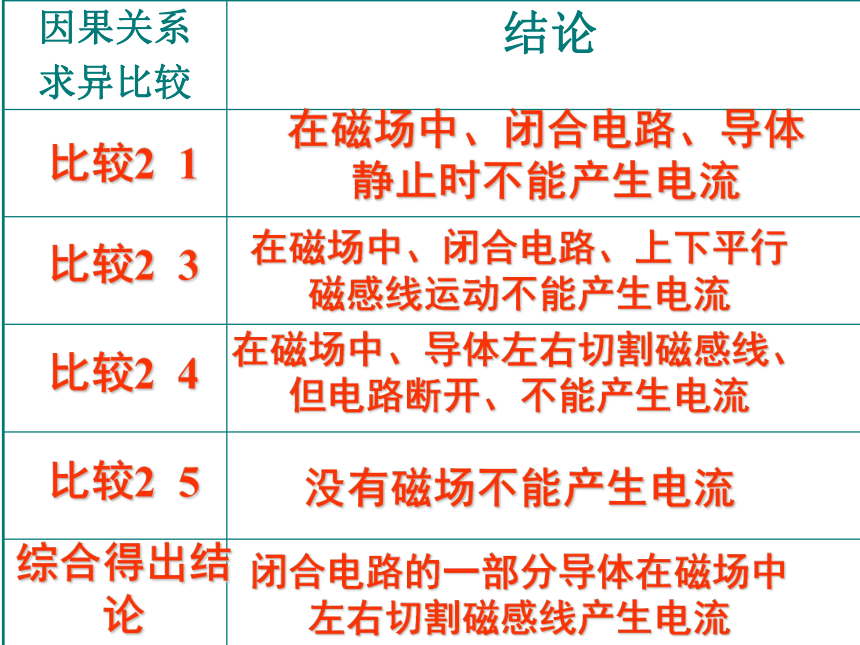

比较2 1在磁场中、闭合电路、导体静止时不能产生电流比较2 3比较2 4比较2 5在磁场中、闭合电路、上下平行磁感线运动不能产生电流在磁场中、导体左右切割磁感线、但电路断开、不能产生电流没有磁场不能产生电流综合得出结论闭合电路的一部分导体在磁场中左右切割磁感线产生电流思考：开关闭合，电路通路，部分导体在磁场中做左右斜向运动时，指针是否会偏转？一、电磁感应现象 闭合电路的一部分导体在磁场中做切割感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。
电磁感应实验
（ 附方法：右手定则） 导体在磁场中切割磁感线时,感应电流的方向跟什么有关?思考:总结：
1、 闭合电路的一部分导体做切割磁感线运动时，导体中就产生感应电流，这种现象叫电磁感应。
注意：（1）画线部分为产生感应电流的条件；
（2）如电路不闭合，则电路中不产生感应电流，但导体两端有感应电压。2、感应电流的方向：与导体运动的方向和磁场的方向有关。3、电磁感应现象中，机械能转化为电能。科拉顿“跑失良机” 请帮科拉顿分析失败的原因，并为其改善实验方案。 课堂练习：1、下面情况中，哪一种一定能产生感应电流（ ）
A、一段导体在磁场中做切割磁感线运动
B、闭合电路的一部分导体在磁场中运动
C、闭合电路的一部分导体在磁场里做切割磁感线运动
D、闭合导体在磁场中做切割磁感线运动C2、下列说法错误的是：（ ）
A、发电机是将机械能转化为电能的装置
B、发电机线圈中产生的是交流电
C、发电机产生的电流方向跟线圈转动的方向有关
D、发电机的原理是奥斯特实验现象D课堂练习3、如图所示，小圆圈表示垂直于纸面的一根导线，它是闭合电路的一部分，它在
磁场中按如图所示的方向运动时，不可能产生感应电流的是： （ ）A5、回答下列问题：（1）世界上第一个发现利用磁能产生电的科学家是
谁？根据他的发现后来人们发明了什么机器？（法拉第，发电机）（2）生活和工农业生产中使用的电是怎样来的？（3）无论是火力发电、水力发电还是风力发电，什
么是最重要的电源？它是什么能转化成什么能
的装置？（发电厂：从发电机中产生）（发电机；机械能转化成电能）发电机火电厂中的汽轮机组二、交流发电机1、原理：电磁感应现象。2、主要构造：转子（线圈）、
定子（磁铁）、 滑环、电 刷。 3、工作过程：线圈在磁场中转动，切割磁感线产生感应
电流。4、产生交流电（AC）：周期性改变大小和方向的电流。
（直流电（DC）：大小和方向不变的电流）我国交流电的频率(f)为50赫兹（HZ）,周期（ T)为0.02秒；(交流电的方向每秒改变100次）
频率：每秒交流电周期性变化的次数。5、能量转化：其它形式能 机械能 发电机 电能练习1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。
3.发电机的主要构造分成____和____两部分，大型发电机的线圈作_____，电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。
4.交流发电机制造的原理是（ ）
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
5.我国使用的交流电的频率为50赫兹，在10秒内电流方向改变了（ ）
A、500次 B、50次 C、100次 D、1000次方向方向交流直流5050100定子转子定子转子汽轮机CD再见
