第5节 磁生电（第一课时）

(共22张PPT)

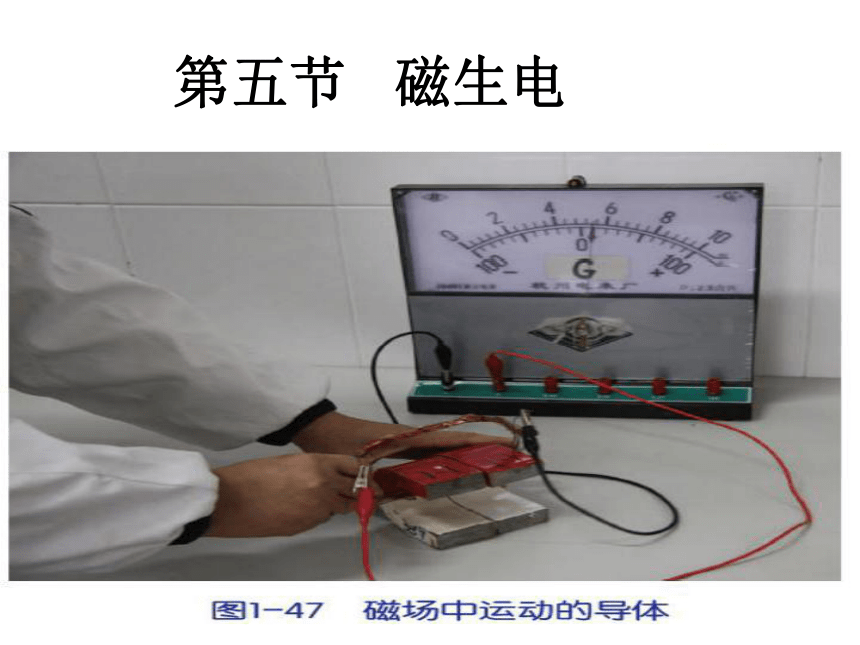

第五节 磁生电
电能生磁
英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了利用磁场获得电流(磁生电)的愿望。
意义:导致了电能的大规模生产和利用，开辟了电气化的新纪元.

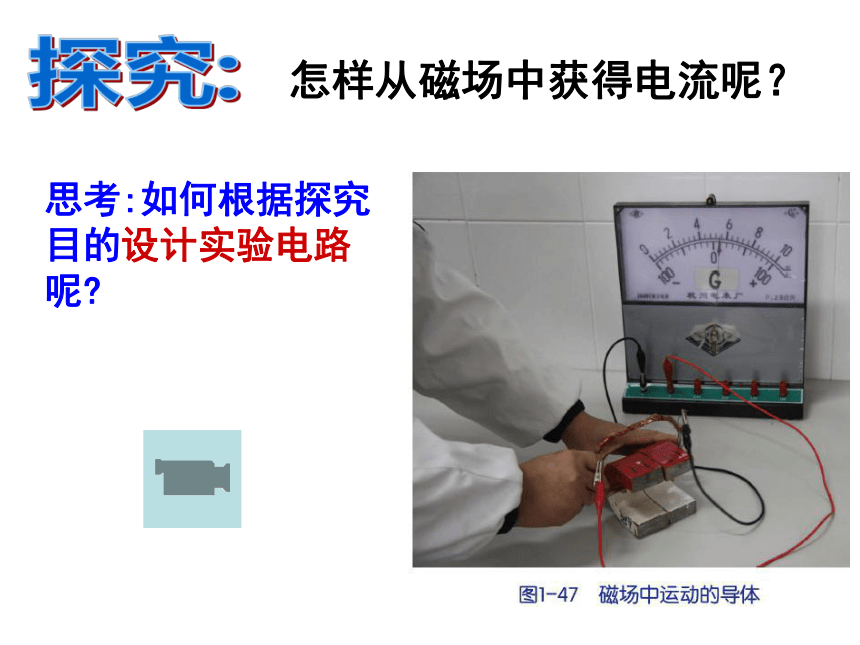

怎样从磁场中获得电流呢？
思考:如何根据探究目的设计实验电路呢
实验条件 指针是否偏转 有无电流产生
线圈的一边静止在磁场中
线圈的一边在磁场中运动 垂直于磁场方向运动
平行于磁场方向运动
在磁场中斜向运动
导线静止而磁体运动 磁体做水平运动
磁体做垂直运动
磁体做斜向运动
实验数据表格
没有偏转
明显偏转
没有偏转
明显偏转
明显偏转
没有偏转
明显偏转
无
有
无
有
有
无
有

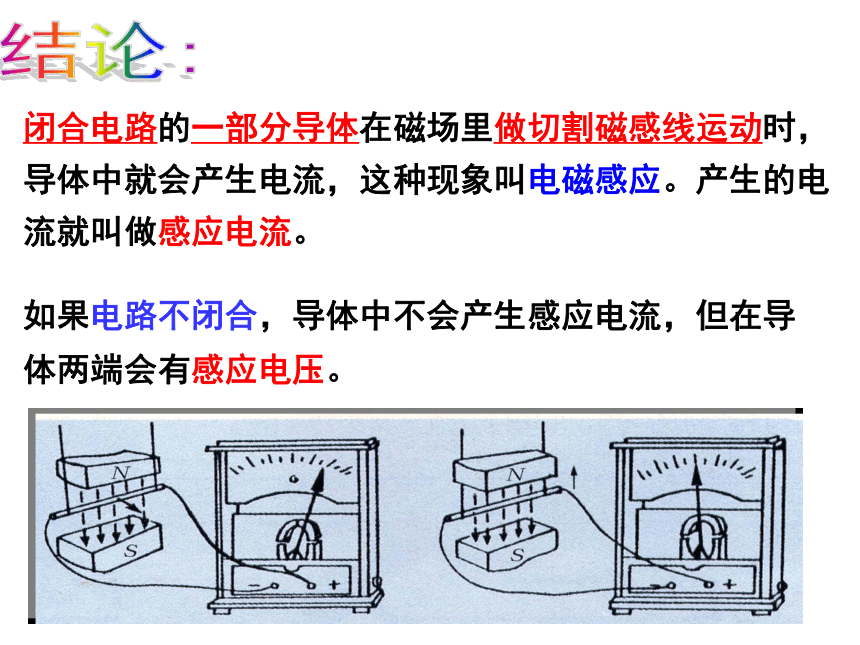

闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。产生的电流就叫做感应电流。
如果电路不闭合，导体中不会产生感应电流，但在导体两端会有感应电压。

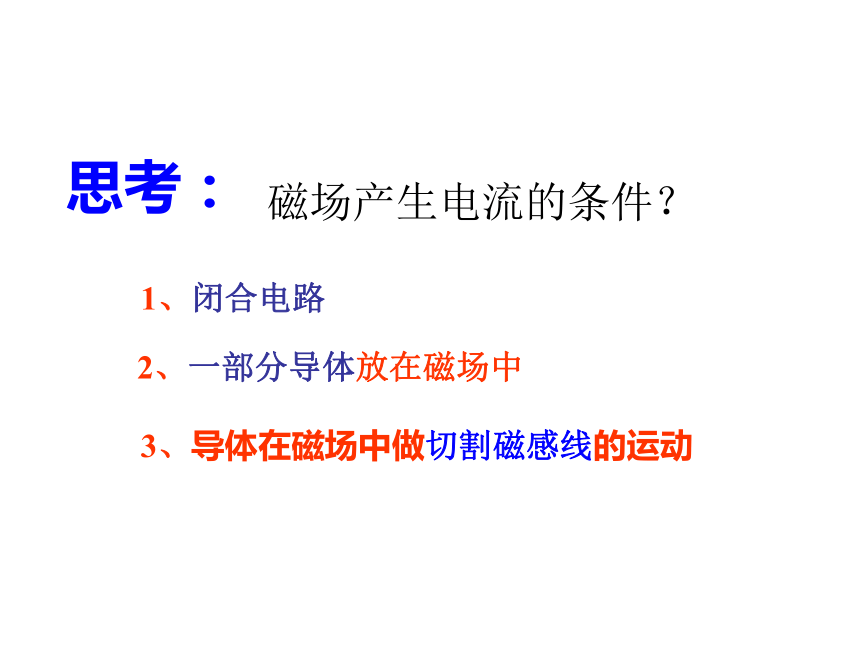

思考：
磁场产生电流的条件？
1、闭合电路
3、导体在磁场中做切割磁感线的运动
2、一部分导体放在磁场中

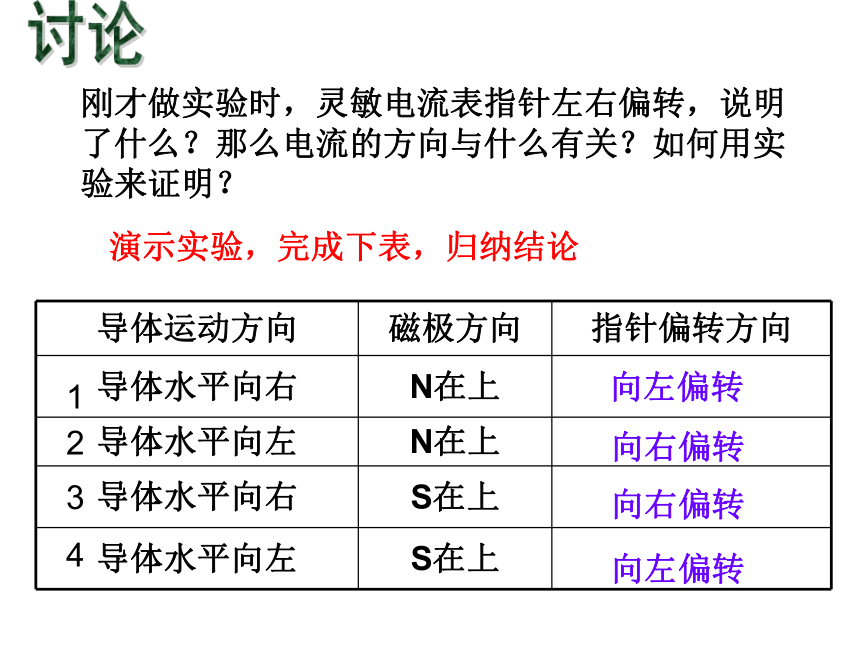

刚才做实验时，灵敏电流表指针左右偏转，说明了什么？那么电流的方向与什么有关？如何用实验来证明？
演示实验，完成下表，归纳结论
导体运动方向 磁极方向 指针偏转方向
导体水平向右 N在上
导体水平向左 N在上
导体水平向右 S在上
导体水平向左 S在上
向左偏转
向右偏转
向右偏转
向左偏转
1
2
3
4
电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关
右手定则
　　感应电流的方向，跟导体运动方向和磁场方向有关，三者之间的关系，可用右手定则来判定．伸开右手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把右手放入磁场中，让磁感线垂直穿入手心，大拇指所指的方向为导体运动方向，那么四指所指的方向就为感应电流的方向．
在磁生电的过程中，能量是如何转变的？
电磁感应过程中的能量转化：机械能→电能
想一想：感应电流的大小与哪些因素有关？
导体切割的速度大小
磁场的强弱
切割导线的条数
切割导线的有效长度
电磁感应
法拉第
发现电磁感应现象
感
应
电
流
1、产生感应电流的条件
电路闭合
一部分导体
导体作切割磁感线运动
2、影响感应电流方向的因素
磁场方向
导体切割磁感线的运动方向
3、影响感应电流大小的因素
能量转化：
机械能转化为电能
课堂小结
电磁感应的涵义
电和磁的三大关系（三大原理）
1、电流能产生磁场
（电生磁）
A
B
2、磁场对电流会产生力的作用
G
G1
3、利用磁场可以获得电流（电磁感应）
（ 磁生电）
1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C
(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合电路的一部分导体在磁场中做切割运动一定会产生感应电流（ ）
2.请判断:
N
S
N
S
S
N
N
S
垂直屏幕
向外运动
3、下面的四个图中那些不会产生感应电流（ ）
（图中小圆表示闭合导体的一部分）
A
B
C
D
1.如图，A图中已标出了磁场，导体切割方向和产生的感应电流方向，请在B、C、D、E这4个图中标出电流方向。
N
S
.
S
N
N
S
×
×
V
V
V
S
N
N
S
N
S
.
.
练习4ADE
没电流
V
V
V
