第5节 磁生电（第2课时）

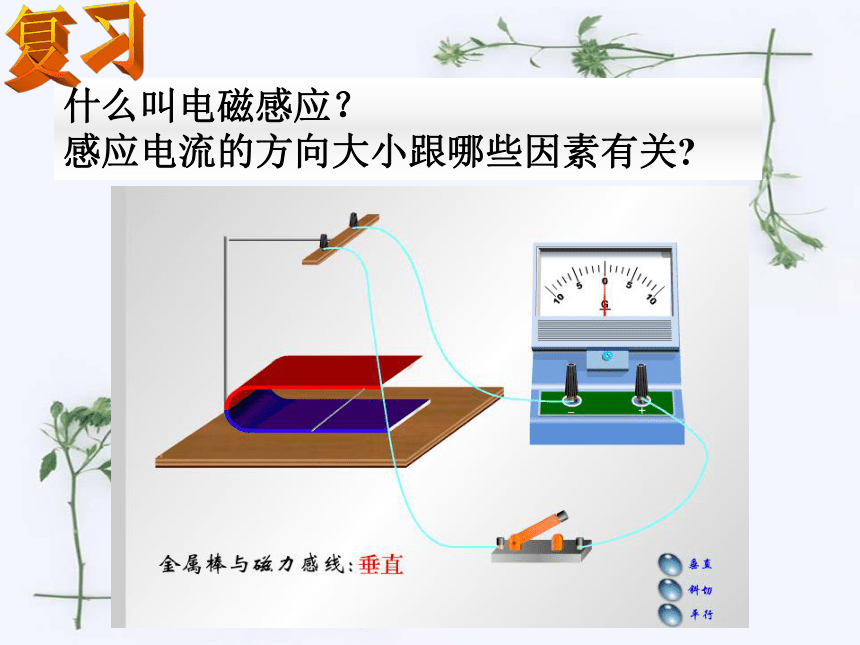

课件16张PPT。磁生电 第五节(第二课时)什么叫电磁感应？

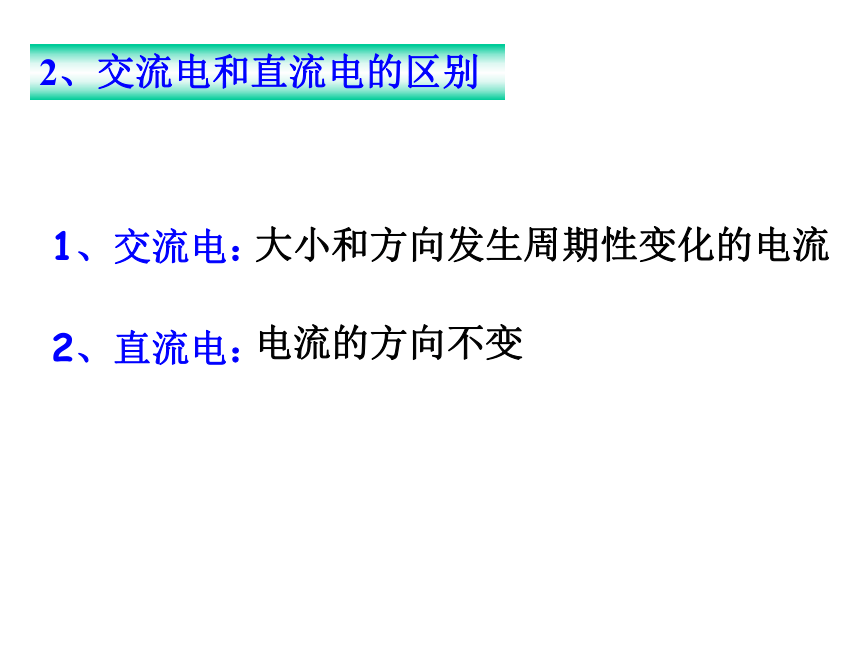

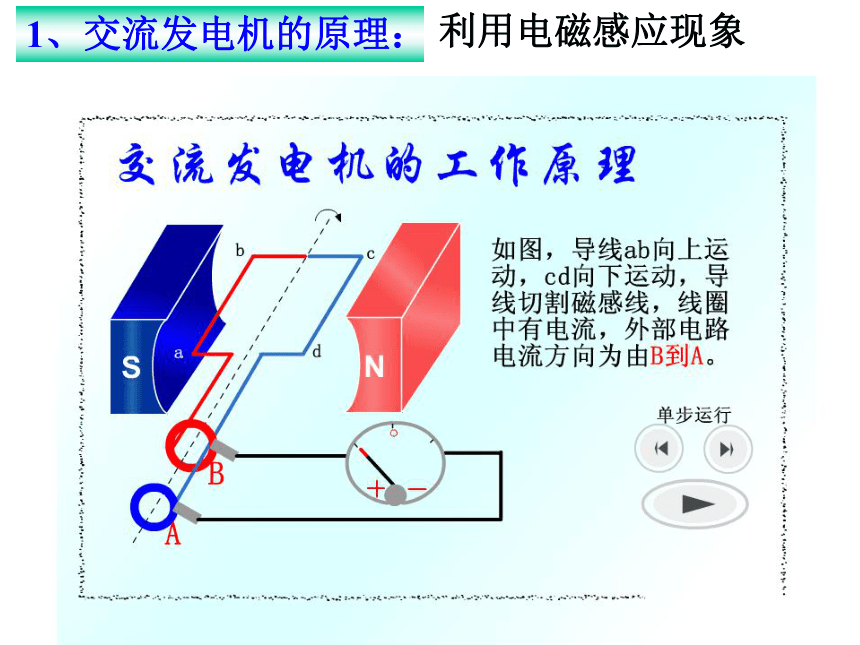

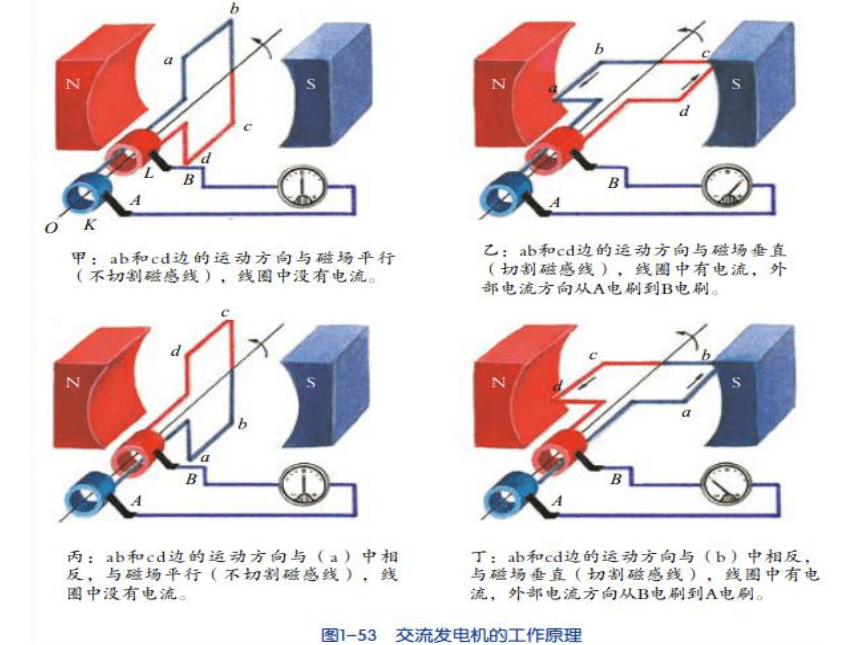

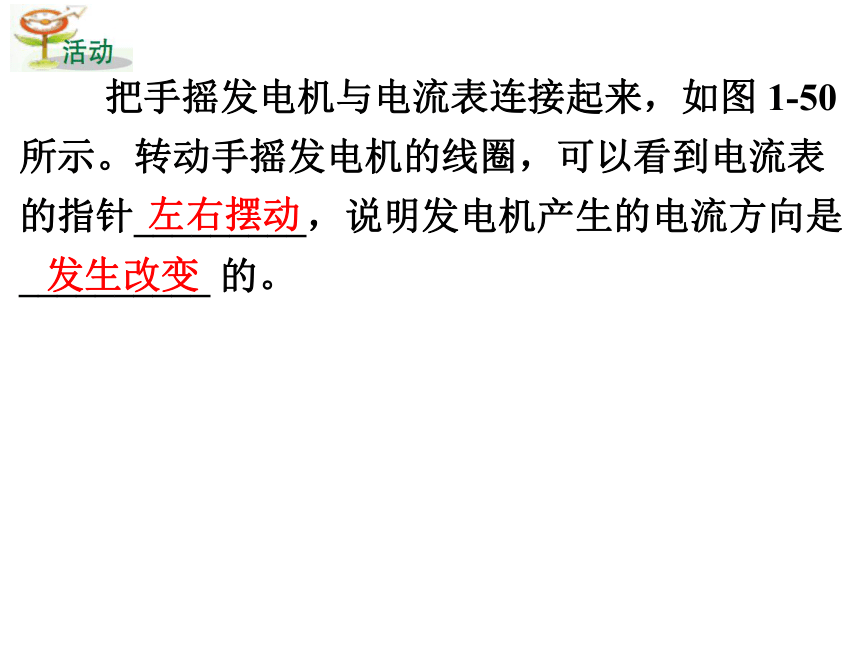

感应电流的方向大小跟哪些因素有关?复习 把手摇发电机与电流表连接起来，如图 1-50所示。转动手摇发电机的线圈，可以看到电流表 的指针_________，说明发电机产生的电流方向是__________ 的。左右摆动发生改变1、交流发电机的原理：利用电磁感应现象2、交流电和直流电的区别1、交流电：大小和方向发生周期性变化的电流2、直流电：电流的方向不变3、我国交流电的周期和频率1秒钟内，交流电完成周期性变化的次数。我国交流电的频率：50Hz（赫兹）周期：0.02秒4、交流发电机的结构：线圈圆环电刷磁体4、大型交流发电机的组成定子转子线圈磁体线圈不动
磁极旋转 交流电与直流电有什么不同？通过查阅资料，了解为什么平时我们用得最多的是交流电而不是直流电。 交流电的方向发生周期性的改变，而直流电的方向不发生改变。生活中的电是由发电厂发出的交流电，且生活中大部分电动机是交流电动机，所以平时我们用得最多的是交流电。法拉第电与磁发展的历程1、关于交流发电机的原理，下列说法正确的是( )
A．利用通电线圈在磁场里转动
B．利用换向器把直流电变为交流电
C．利用通电导体在磁场里受力而运动
D．利用电磁感应现象?? D2、如图所示的电机模型中，属于交流发电机和直流电动机的分别是（ ）
　A. （b）图和（a）图 B. （c）图和（d）图
　C. （b）图和（d）图 D. （c）图和（a）图 B3、大型发电机用电磁铁代替磁铁，其目的是( )
A. 节约材料 B. 增强磁场
C. 减弱磁场 D. 以上说法都不对
4、周期性地改变方向的电流叫做_______，电流方向不变的电流叫做______，家庭电路中的电流一般都是_______电. 我国民用交流电的周期是0.02s，由此可知该交流电的频率为______Hz，它表示1s内电流方向改变______次。B交流电直流电交流501005、如图，风速计是由风叶和改装的电流表构成。风速越大，风叶转动越快，电流表读数也越大。下图与这一过程的工作原理相同的是（ ）B6、电与磁的联系可以由以下三个实验来证实:
（1）如图a所示，图中显示的是_________实验，它证明了通电导体周围有_________。
（2）如图b所示实验证实了_________________，实验过程中是_______能转化成_______能，它的应用实例是_________。
（3）如图c所示，实验证实了_______________，实验过程中是______能转化成_______能，它的应用实例是________。奥斯特磁场通电导体在磁场中要受到力的作用电机械电动机电磁感应现象机械电发电机
