第5节 磁生电（第一课时）

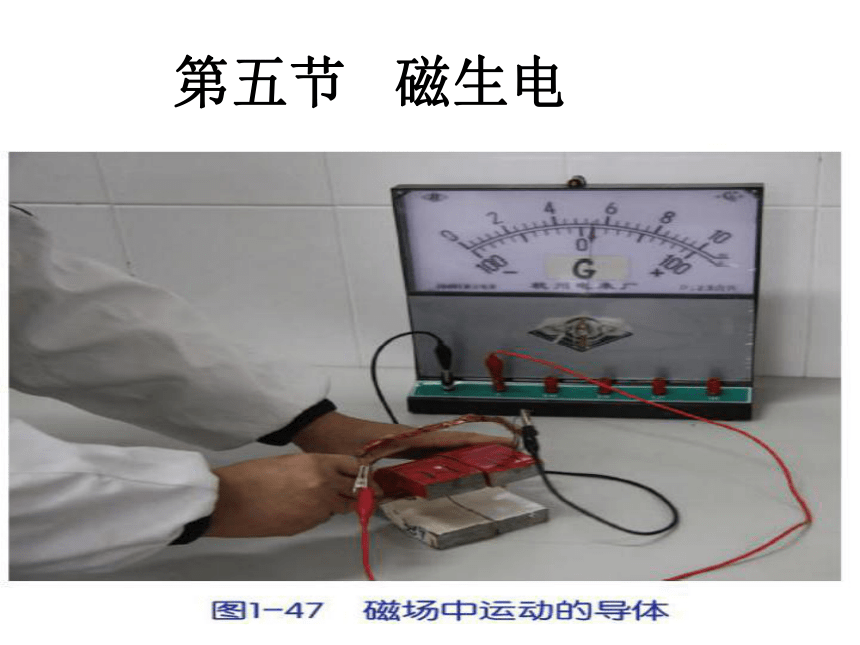

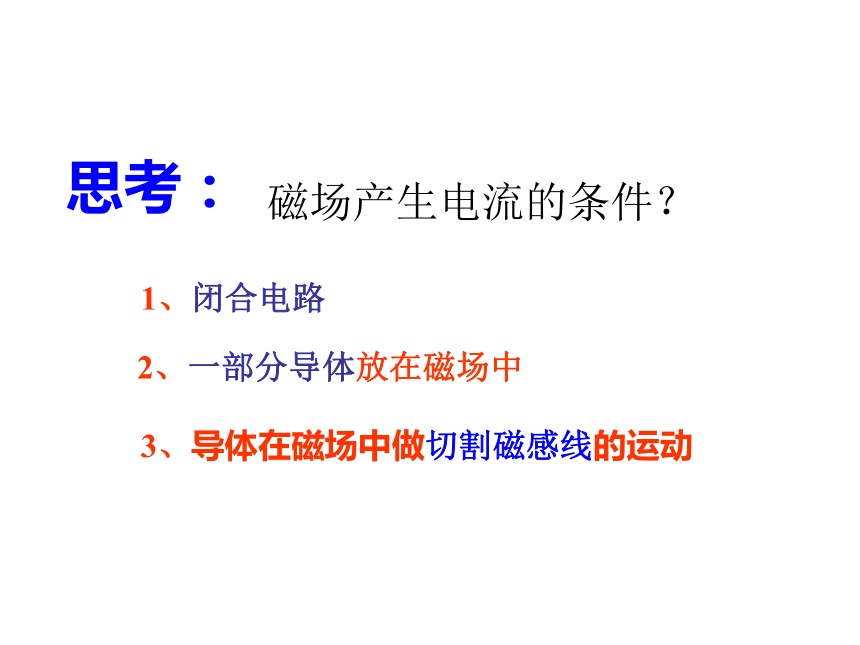

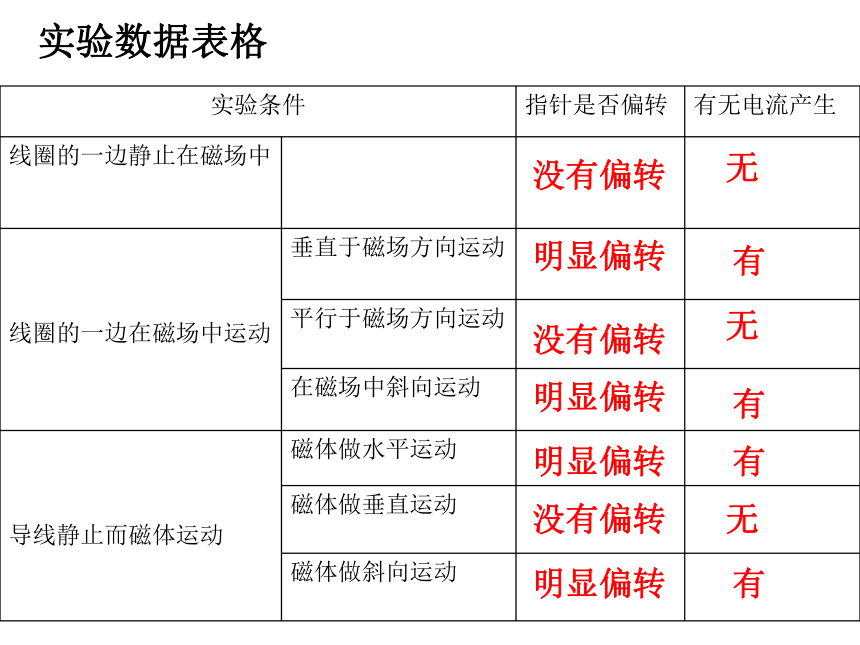

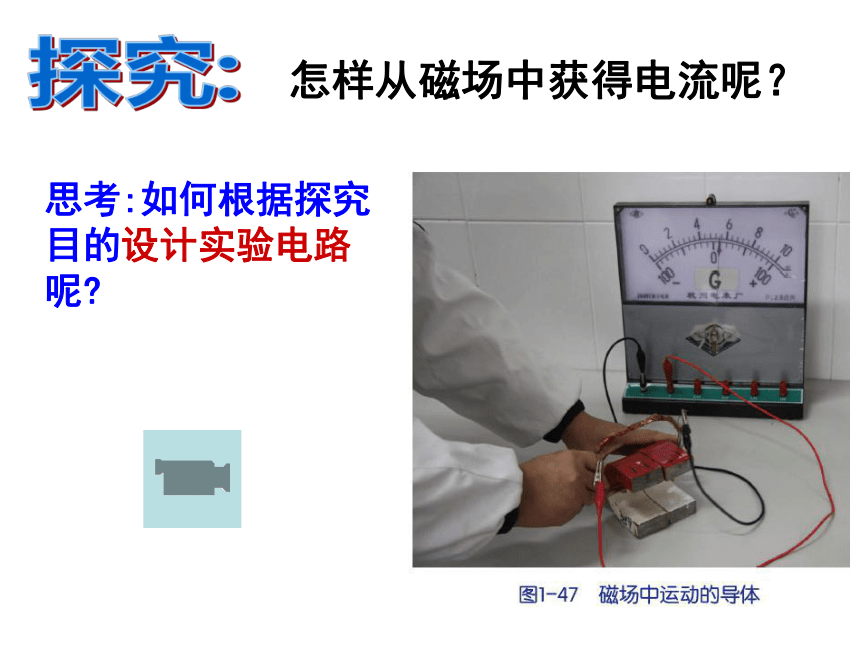

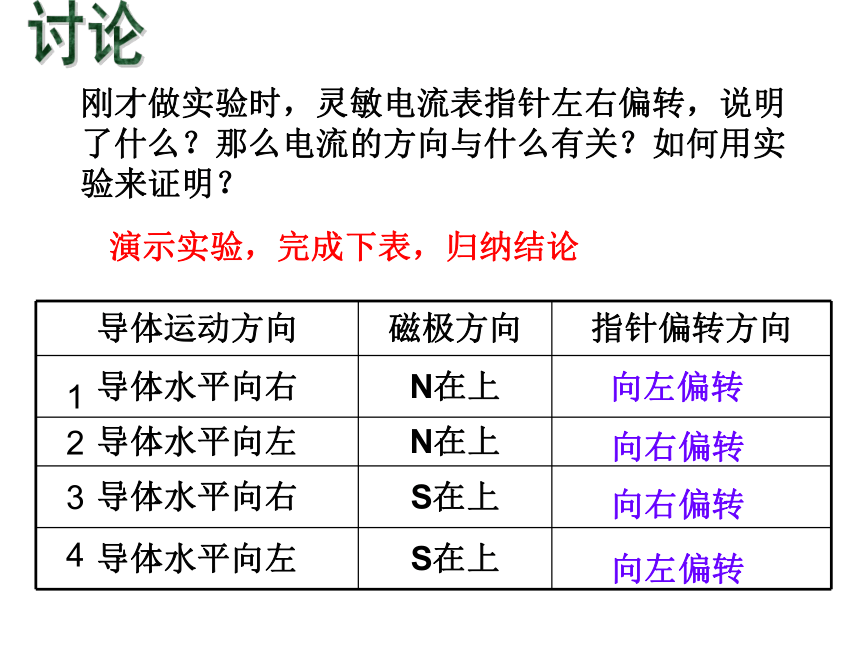

课件20张PPT。第五节 磁生电磁能否生电？电能生磁英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了利用磁场获得电流(磁生电)的愿望。意义:导致了电能的大规模生产和利用，开辟了电气化的新纪元. 怎样从磁场中获得电流呢？探究:思考:如何根据探究目的设计实验电路呢?实验数据表格没有偏转明显偏转没有偏转明显偏转明显偏转没有偏转明显偏转无有无有有无有结论:闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。产生的电流就叫做感应电流。如果电路不闭合，导体中不会产生感应电流，但在导体两端会有感应电压。思考： 磁场产生电流的条件？1、闭合电路3、导体在磁场中做切割磁感线的运动2、一部分导体放在磁场中讨论刚才做实验时，灵敏电流表指针左右偏转，说明了什么？那么电流的方向与什么有关？如何用实验来证明？演示实验，完成下表，归纳结论向左偏转向右偏转向右偏转向左偏转1234 电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关结论:右手定则

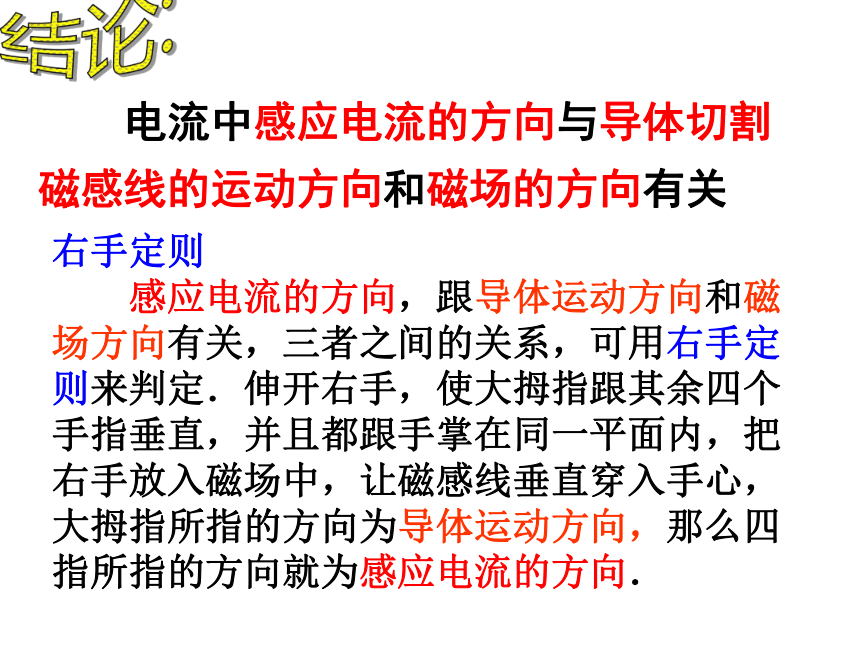

　　感应电流的方向，跟导体运动方向和磁场方向有关，三者之间的关系，可用右手定则来判定．伸开右手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把右手放入磁场中，让磁感线垂直穿入手心，大拇指所指的方向为导体运动方向，那么四指所指的方向就为感应电流的方向．
课内小练习在磁生电的过程中，能量是如何转变的？电磁感应过程中的能量转化：机械能→电能想一想：感应电流的大小与哪些因素有关？导体切割的速度大小 磁场的强弱 切割导线的条数 切割导线的有效长度 电磁感应法拉第发现电磁感应现象1、产生感应电流的条件2、影响感应电流方向的因素3、影响感应电流大小的因素能量转化：机械能转化为电能课堂小结电磁感应的涵义电和磁的三大关系（三大原理）1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C巩固练习：(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合电路的一部分导体在磁场中做切割运动一定会产生感应电流（ ）
2.请判断:N垂直屏幕
向外运动3、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCD1.如图，A图中已标出了磁场，导体切割方向和产生的感应电流方向，请在B、C、D、E这4个图中标出电流方向。 ××VVV.练习4ADE没电流VVV
