第5节 磁生电（第1课时）

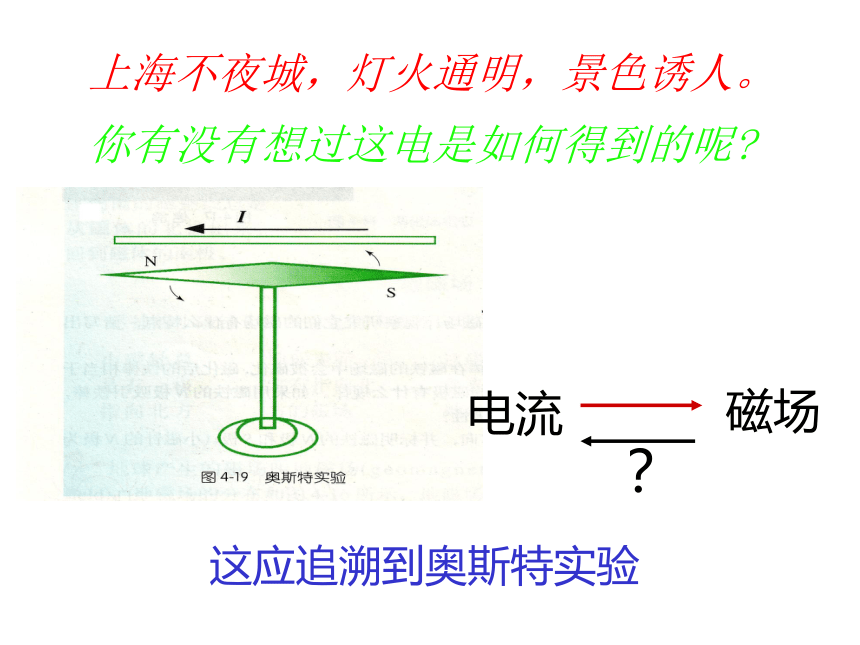

课件41张PPT。1.5 磁生电 上海不夜城上海不夜城，灯火通明，景色诱人。这应追溯到奥斯特实验你有没有想过这电是如何得到的呢?电流磁场 英国科学家法拉第，经过十年坚持不懈的努力，终于在1831年成功地利用磁场获得电流。 今天我们沿着科学家的足迹，来研究如何利用磁场来获得电流？问题：

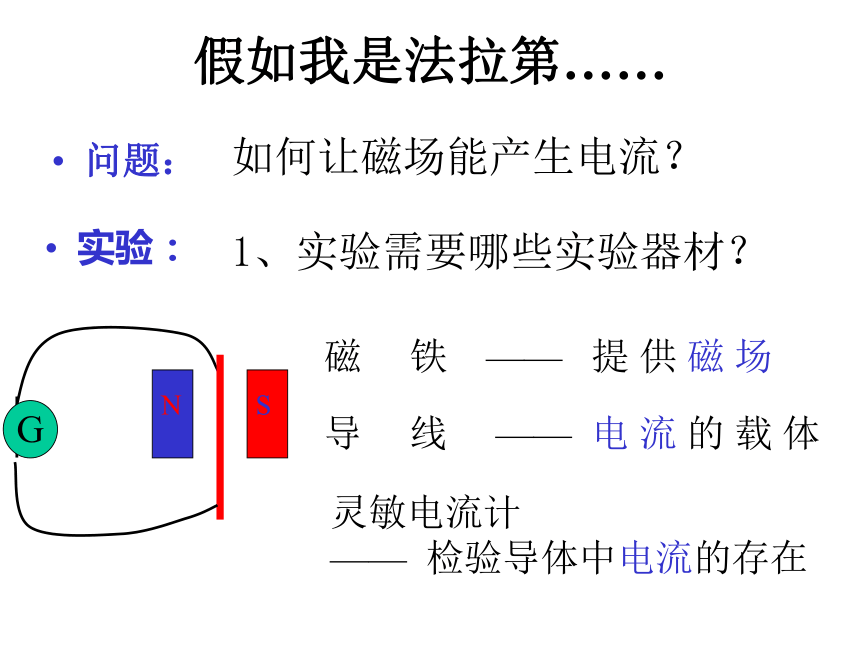

假如我是法拉第…… 如何让磁场能产生电流？ 实验： 1、实验需要哪些实验器材？磁 铁 —— 提 供 磁 场导 线 —— 电 流 的 载 体灵敏电流计

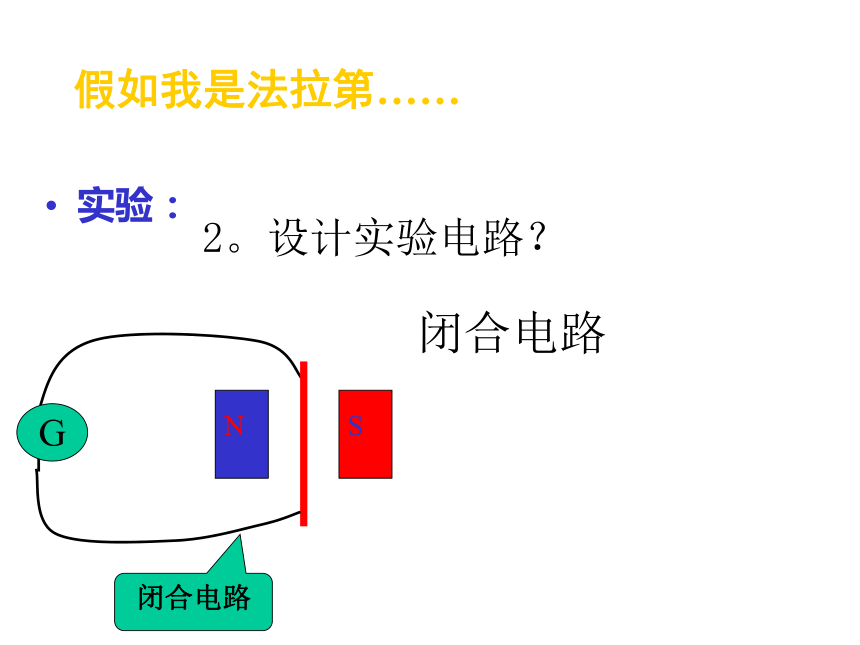

—— 检验导体中电流的存在G闭合电路假如我是法拉第…… 实验：2。设计实验电路？闭合电路——形成电流必要条件G磁场产生电流的条件

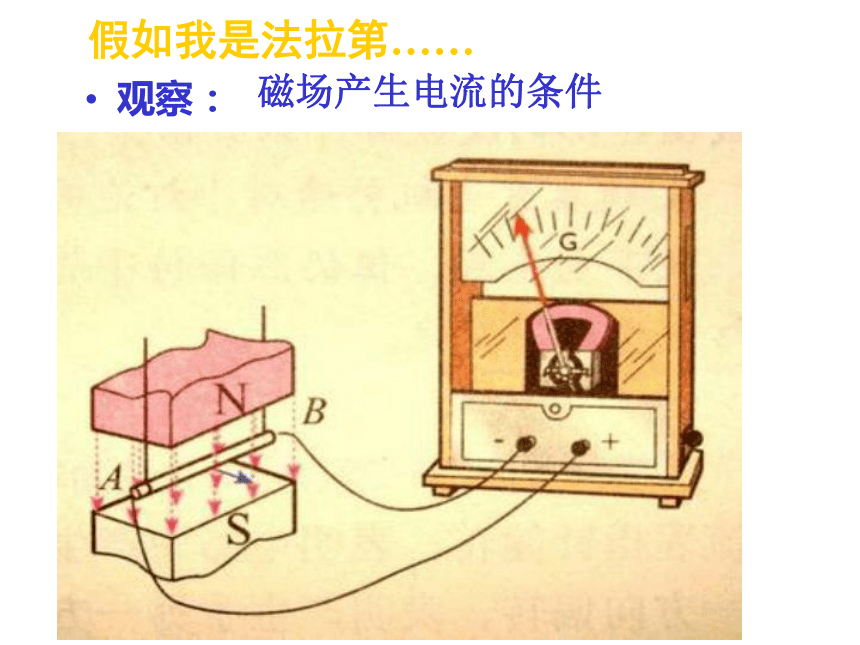

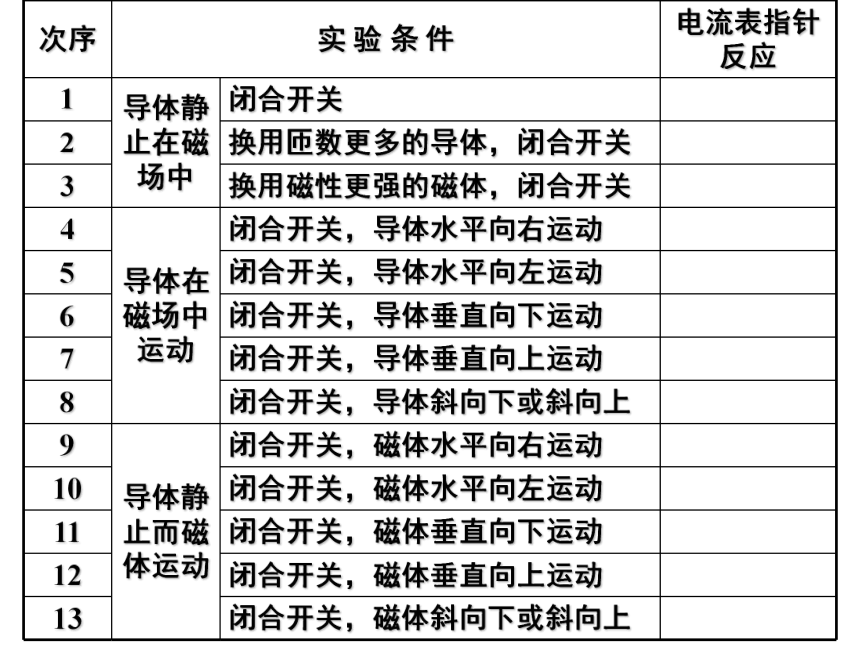

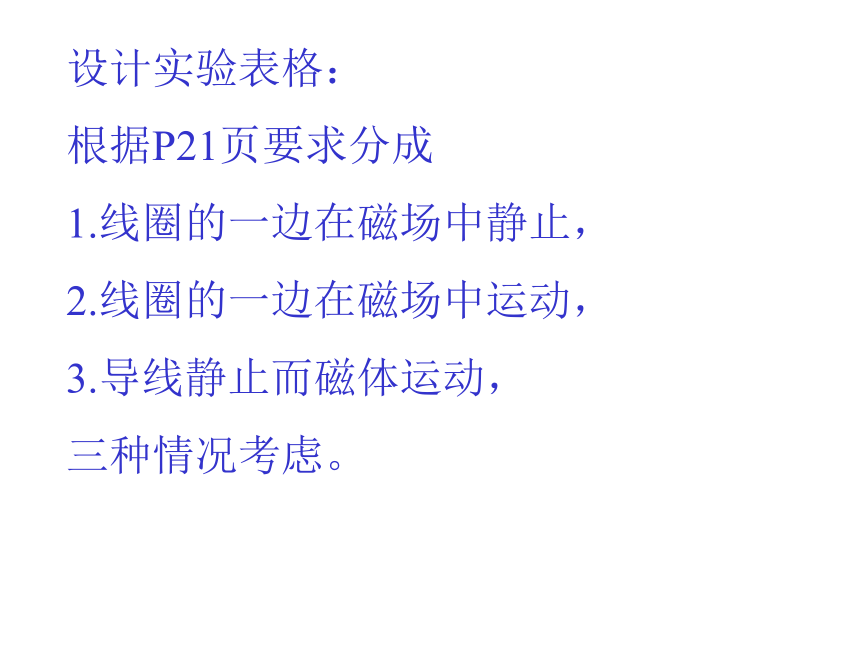

? 观察：假如我是法拉第……设计实验表格：
根据P21页要求分成

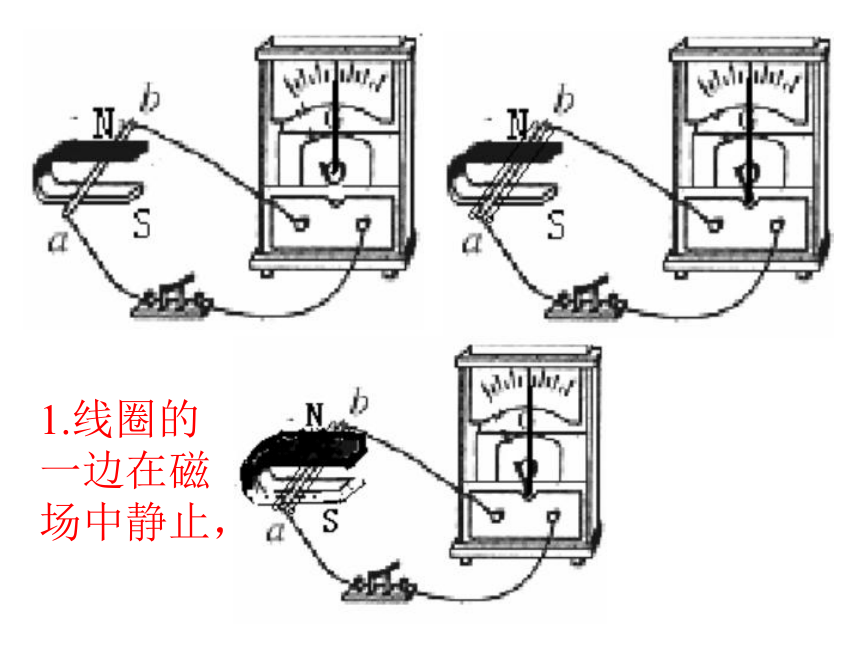

1.线圈的一边在磁场中静止，
2.线圈的一边在磁场中运动，
3.导线静止而磁体运动，

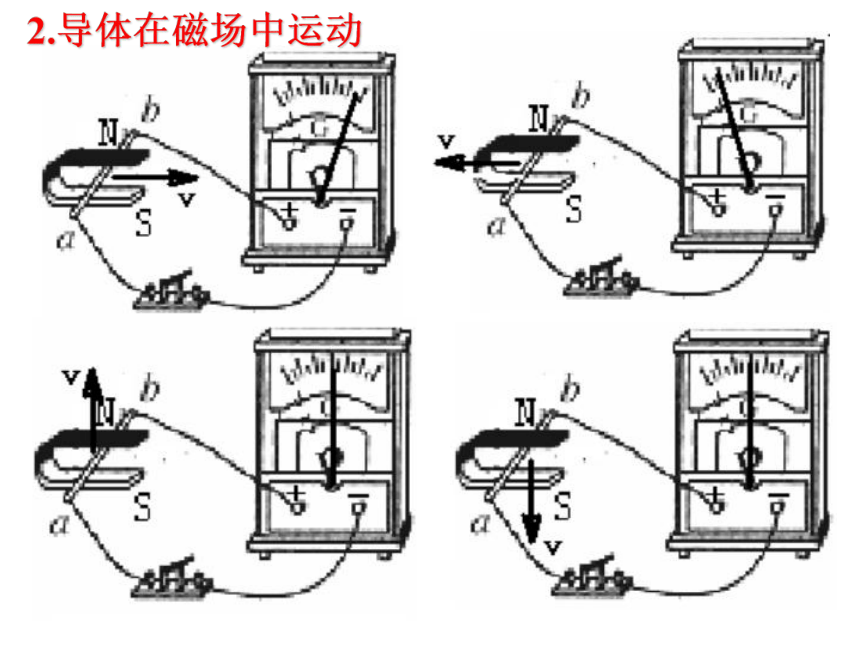

三种情况考虑。1.线圈的一边在磁场中静止，2.导体在磁场中运动3.导线静止而磁体运动，假如我是法拉第…… 分析： 磁场产生电流的条件？1、闭合电路的一部分导体放在磁场2、导体在磁场中做垂直磁感线方向的运动
切割磁感线运动 闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体就会产生电流。
——这种现象叫做

结论：假如我是法拉第……电 磁 感 应感 应 电 流把导体中的电流 称为 电路不闭合，导线不会有感应电流！但导体两端确有电压！ 感 应 电 压探究：影响感应电流方向的因素1、提出问题：

感应电流的方向和哪些因素有关？2、建立猜想和假设：可能与磁场方向有关
可能与导体的运动方向有关3、设计实验方案：探究：影响感应电流方向的因素4、设计实验记录表：表1：表2： 导体中的感应电流方向与有________关，与__________________有关探究：影响感应电流方向的因素5、分析实验现象得出结论：磁场方向导体的运动方向想一想2、电流表指针左、右摆动，说明：
发电机产生的电流方向中不断变化的。
3、手摇发电机产生电的电流方向与干电池电路中的电流方向有什么区别呢？
1、小灯泡发光，说明：
电路中有电流通过小灯泡.1、发电机的构造和作用发电机是把______
转化为____的机器发电机原理：机械能电能电磁感应现象周期性改变电流方向的电流叫做交流电
方向不变的电流叫直流电线圈转动一圈，电流方向改变2次 （1）周期：
完成一次周期性变化需要的时间（秒）
（2）频率：
1秒内完成周期性变化的次数（赫兹）电动机与发电机比较 1、发电机和电动机的结构本质上一样的。2、
电动机：
电能转化成机械能;
发电机：
机械能转化成电能.发电机550MW大型发电机组转子吊装大型发电机定子（线圈）转子（线圈）圆滑环电刷电流电磁场火电厂中的汽轮机组宁波市镇海火电厂秦山核电站湛江火电厂三峡工程图3、原理
电动机：利用通电线圈在磁场里转动
发电机:利用电磁感应原理
可分为交流发电机和直流发电机两类。 1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。 练习方向方向交流直流50501003.发电机的主要构造分成____和____两部分，大型发电机的线圈作_____，电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。定子转子定子转子汽轮机4.交流发电机制造的原理是（ ）
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
5.我国使用的交流电的频率为50赫兹，在10秒内电流方向改变（ ）
A、500次 B、50次
C、100次 D、1000次CD6.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电
B、交流电和交流电
C、直流电和交流电
D、直流电和直流电B7.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？发电机电磁感应原理机械能转化为电能
