第6节 家庭用电

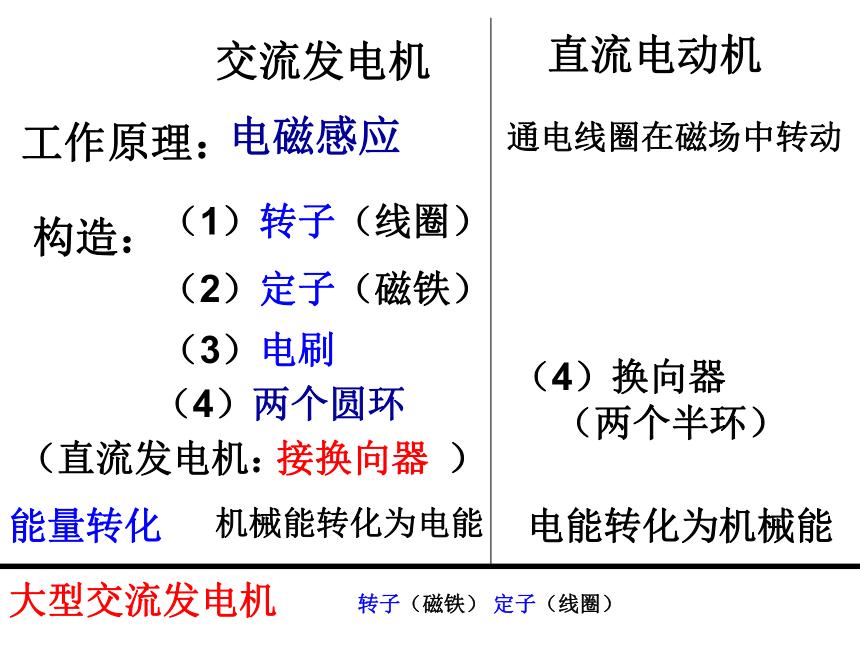

课件21张PPT。交流发电机电磁感应 工作原理：构造：（1）转子（线圈）（2）定子（磁铁）（3）电刷（4）两个圆环直流电动机通电线圈在磁场中转动（4）换向器
（两个半环）（直流发电机： ） 能量转化电能转化为机械能机械能转化为电能大型交流发电机接换向器转子（磁铁） 定子（线圈）

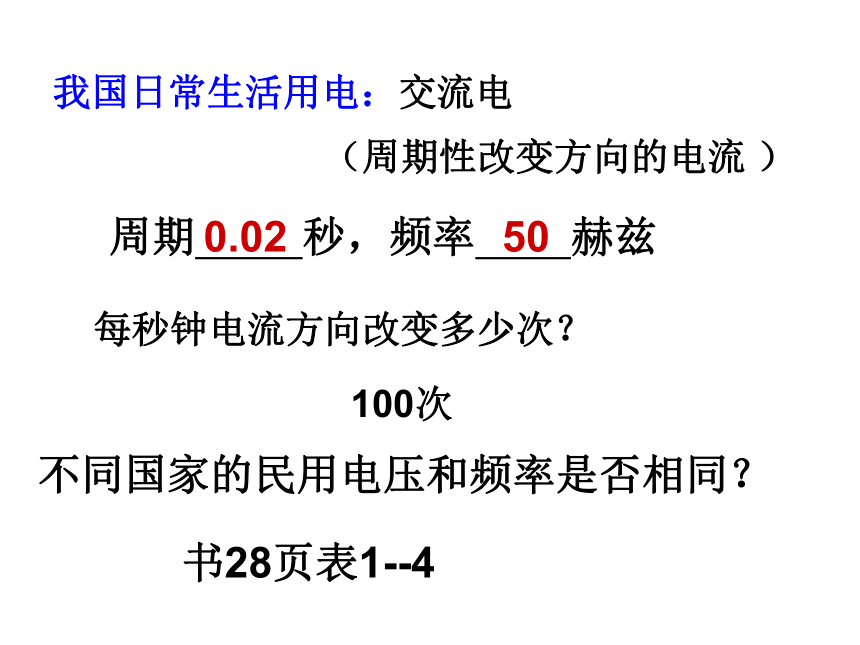

周期 秒，频率 赫兹我国日常生活用电：交流电（周期性改变方向的电流 ）每秒钟电流方向改变多少次？100次 不同国家的民用电压和频率是否相同？书28页表1--4

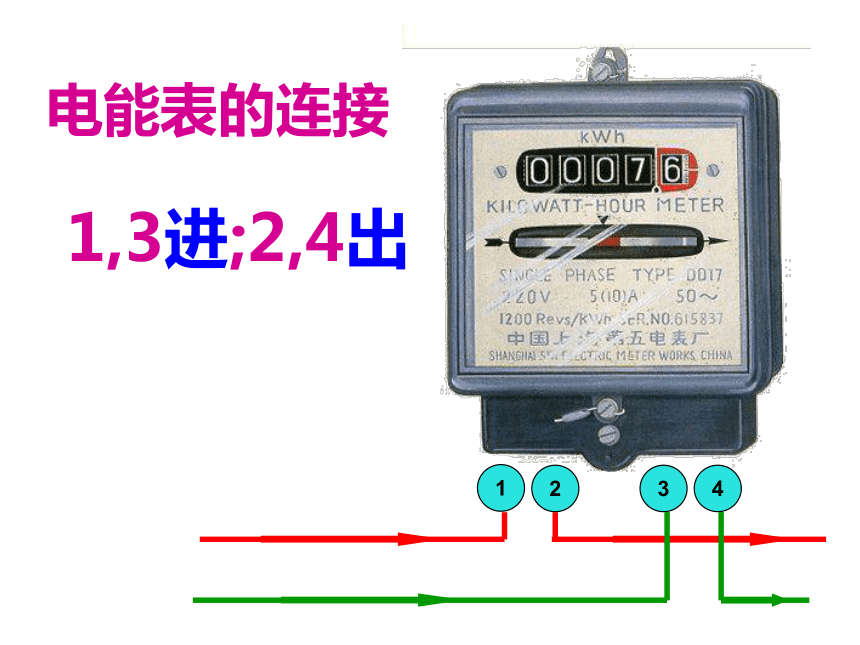

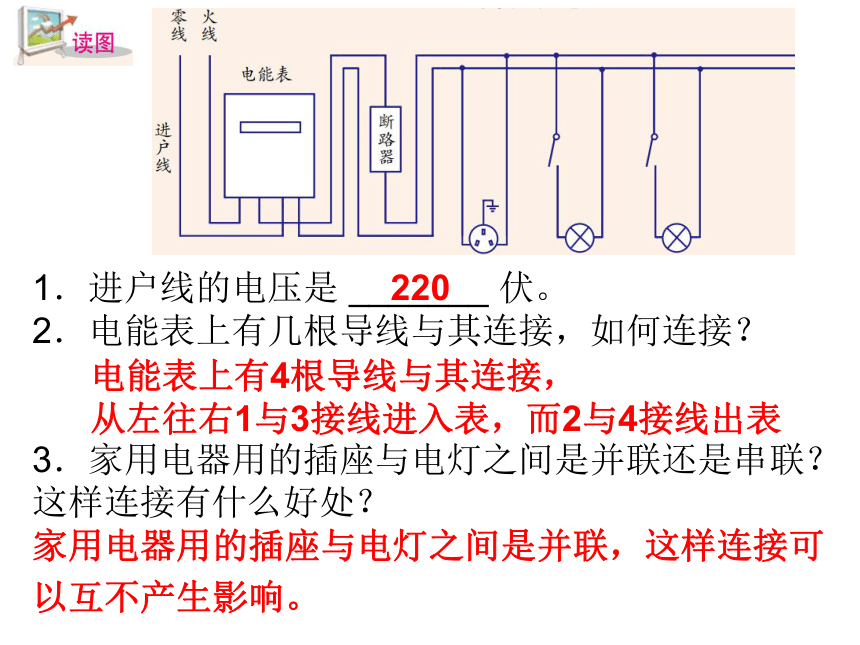

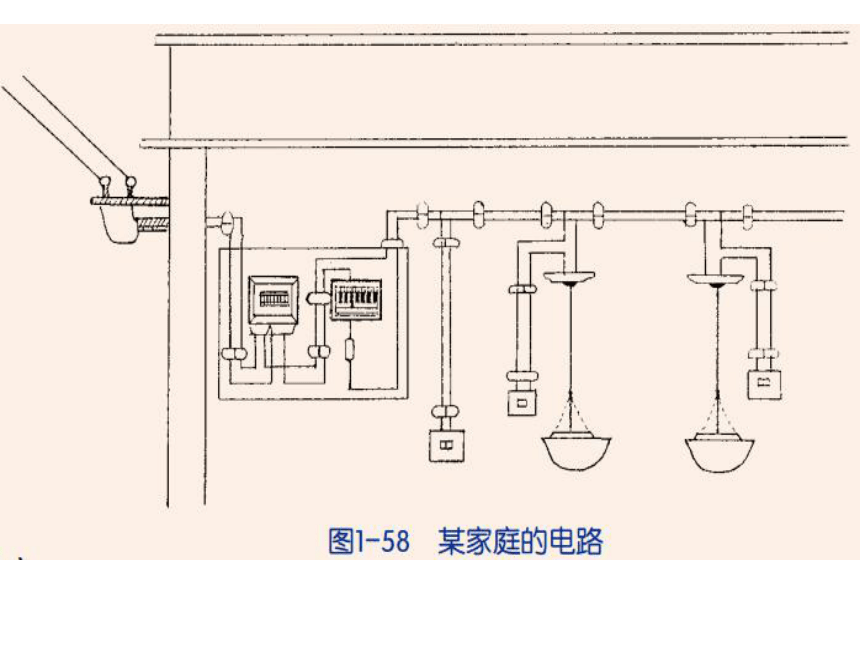

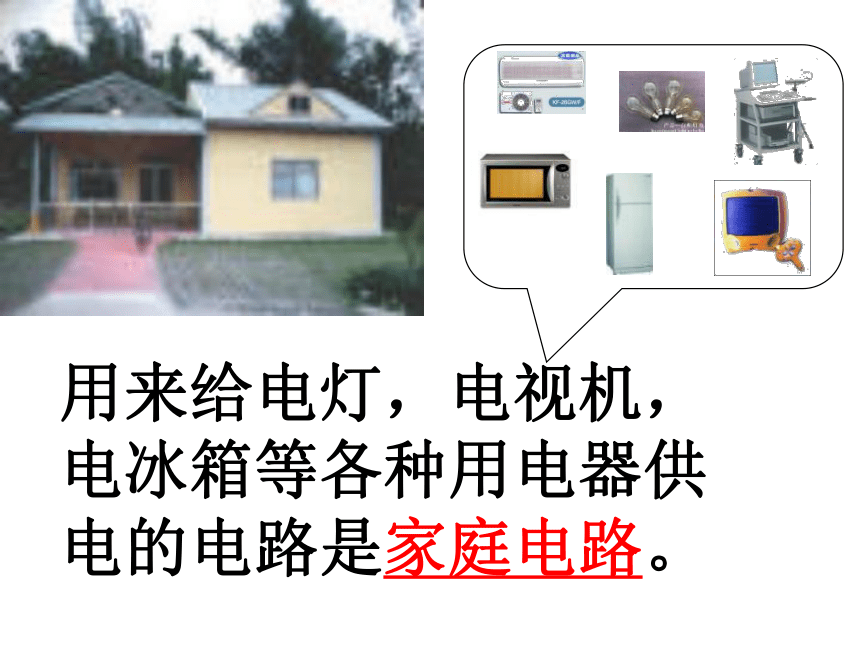

0.02 50用来给电灯，电视机，电冰箱等各种用电器供电的电路是家庭电路。第六节 家庭用电电能表的连接12341,3进;2,4出1．进户线的电压是 _______ 伏。
2．电能表上有几根导线与其连接，如何连接？

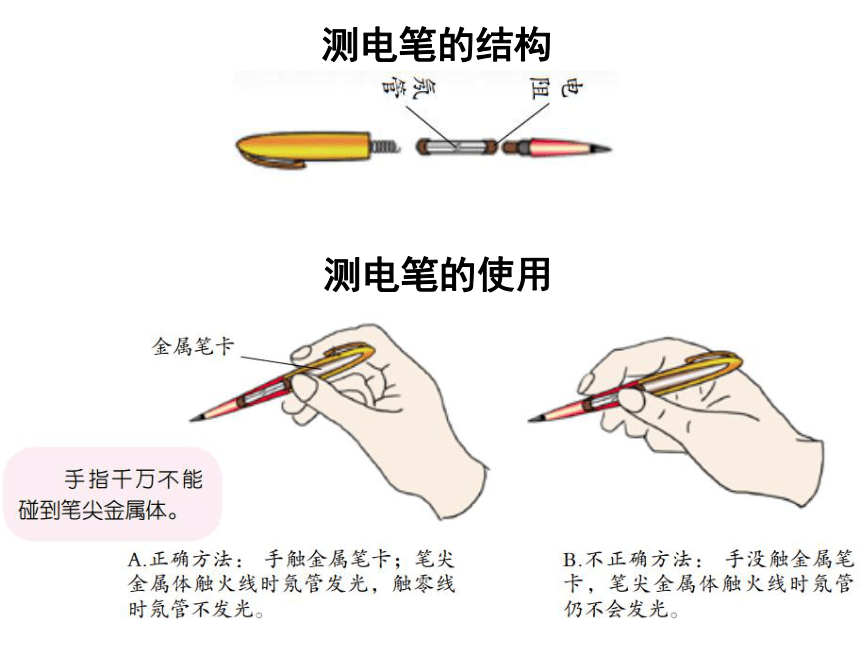

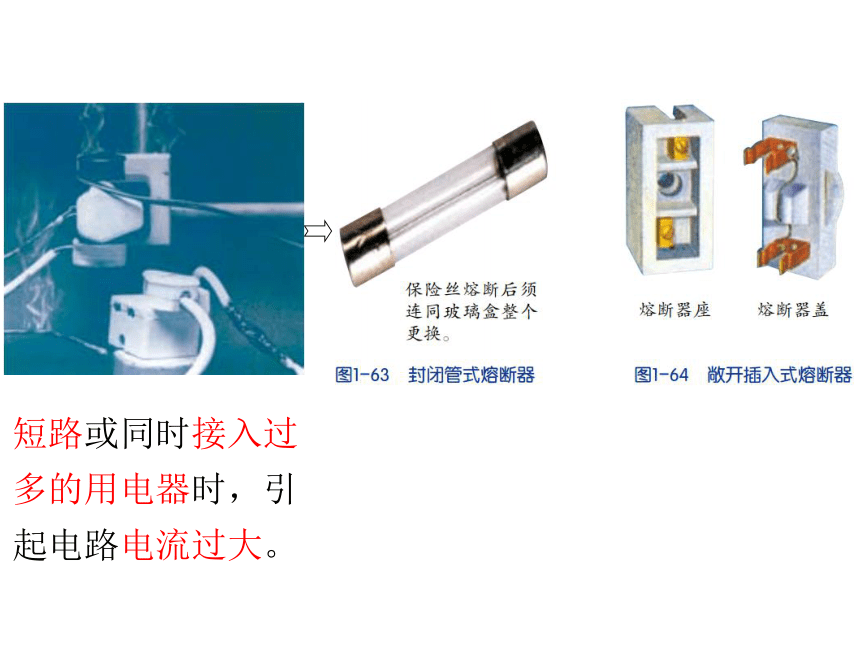

3．家用电器用的插座与电灯之间是并联还是串联？这样连接有什么好处？220电能表上有4根导线与其连接，从左往右1与3接线进入表，而2与4接线出表家用电器用的插座与电灯之间是并联，这样连接可以互不产生影响。测电笔的结构测电笔的使用短路或同时接入过多的用电器时，引起电路电流过大。规格：用额定电流来表示保险丝选用原则：
应使保险丝的额定电流等于或稍大于电路中的正常工作电流1、有一电路的正常工作电流是10A，若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？如果选用的保险丝额定电流值太大或太小会怎样？ 太大：不能起到保护作用
太小：频繁更换，十分不方便 某同学家里由于
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？不行，因为铁丝、铜丝在电流
过大时不熔断，起不到保险的作用。
（该行为千万不能试）（保险丝一般是由熔点较低的金属合金制成）断路器来替代闸刀开关和熔断器。
断路器一般连接在火线上。 下图是一种断路器的工作原理图，你能否向同桌同学介绍其工作原理？ 当电路中电流过大时，双金属片受热后因不均匀膨胀而发生弯曲，推动簧锁装置，使触点断开，切断电路。插座固定式插座和移动式插座两孔式插座
三孔式插座外壳是金属的用电器插头通常都用三脚插头，这是为什么？P30同是漏电，为何反差如此大？无接地线有接地线 当用电器漏电其金属壳上就有220伏的电压。如果这个用电器没有接地线当人触及它时电流就会通过人体进入大地发生触电事故。若外壳接地电流就会经接地线进入大地人体接触用电器外壳时就不再有电流流经人体。因此接地线是用电器的安全线。1. 请叙述家庭电路的主要组成部分。
2. 家庭电路的两根进户线，一根是____线，另一根是____线，两线之间的电压是_______伏。控制电灯的开关应安装在_____线上。
3. 家庭电路中，常用断路器来替代____________ ，当电路中的电流超过一定值时，断路器会自动切断电路，从而起到_________的作用。电能表、断路器、插座、开关、电灯等用电器。火零220火闸刀开关和熔断器保护电路2、测电笔正确操作：手触笔尾金属体笔尖金属体，触火线时氖管发光。触零线时不发光。但千万不能接触笔尖金属体。
3、电灯的开关要先接到火线上，真正起到控制电灯的作用.
4、选用保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的电流。1、家庭电路的安装
安装口诀：火线零线并排走零线直接进灯座。火线接进熔断器再过开关进灯座。一般地,电能表、闸刀开关、熔断器、断路器及开关与灯泡间串联，各用电器、插座之间并联。课堂小结：4.如图所示，测电笔使用方法正确的是（ ）A A.甲和丙 B.甲和乙
C.丙和丁 D.乙和丙5、如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，用测电笔测试A、B、C处时，发现三处都可使氖管发光，而测试D处时，氖管不发光，则故障可能是（ ）
A.火线和零线间短路 B.零线与进户线断开
C.C、D之间断开 D.灯L灯丝断开C6、家庭电路中各盏灯应____联，开关与它所控制 的电灯应____联，插座与电灯应____联，保险盒和用电器应____联。并串并串7、下列现象中，可能引起家中保险丝熔断的是（ ）
①插座中的两个线头相碰；
②开关中的两个线头相碰；
③电路中增加了大功率的用电器；④灯丝烧断。
A、①② B、②③
C、②④ D、①③ D 8、将图中带开关的白炽灯，带插座的熔断器接在家庭电路上。
