电与磁的重要知识点复习

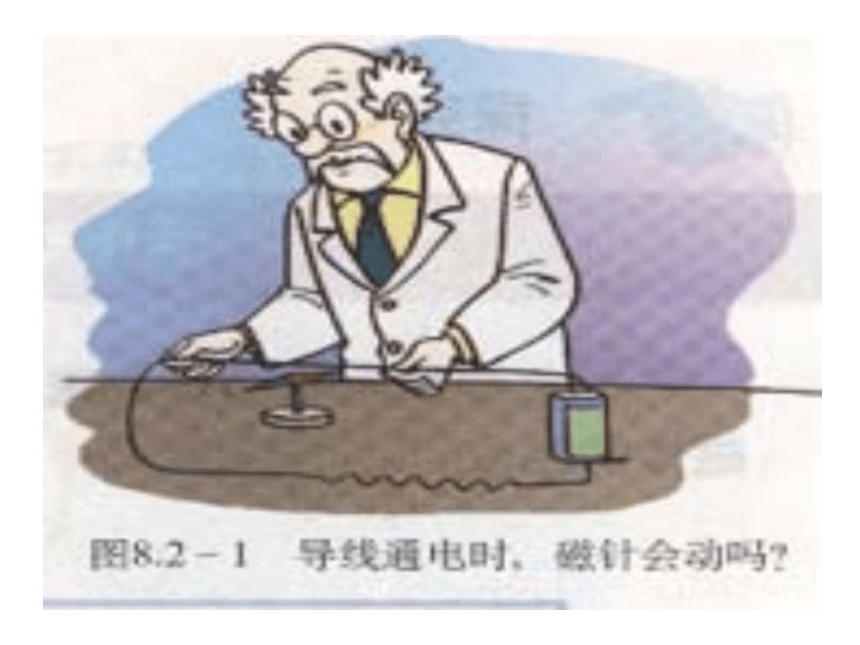

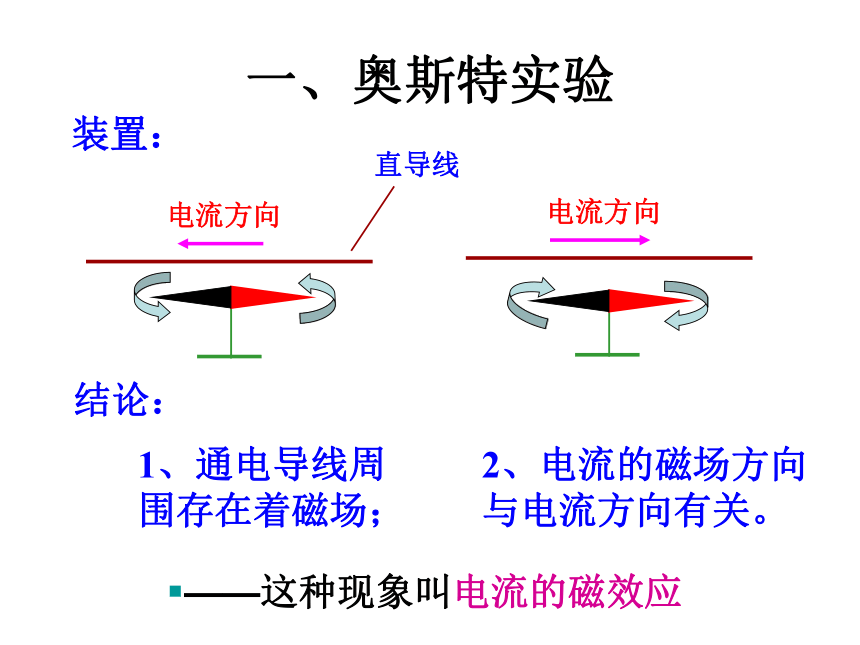

课件24张PPT。一、奥斯特实验电流方向电流方向装置：结论：1、通电导线周围存在着磁场；
2、电流的磁场方向与电流方向有关。
——这种现象叫电流的磁效应

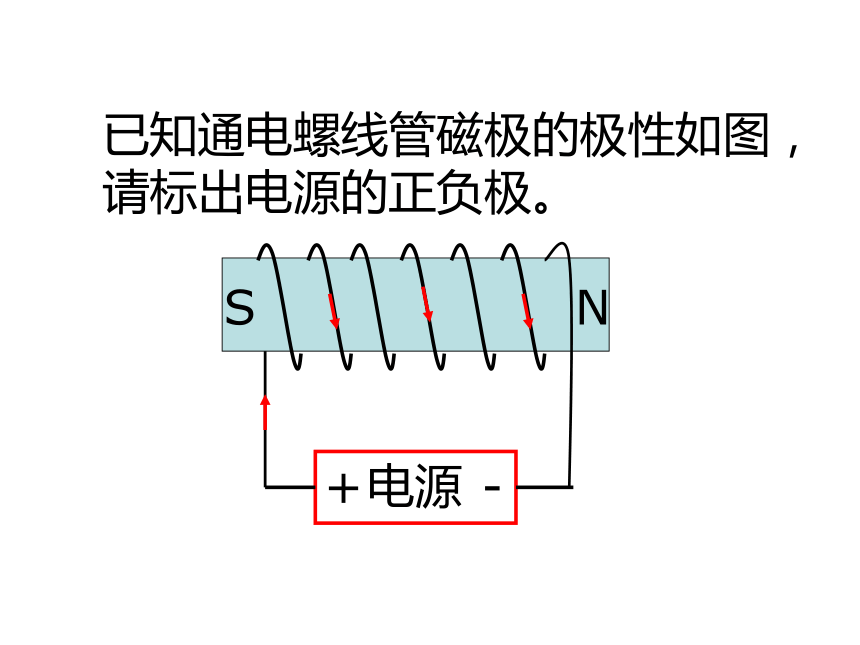

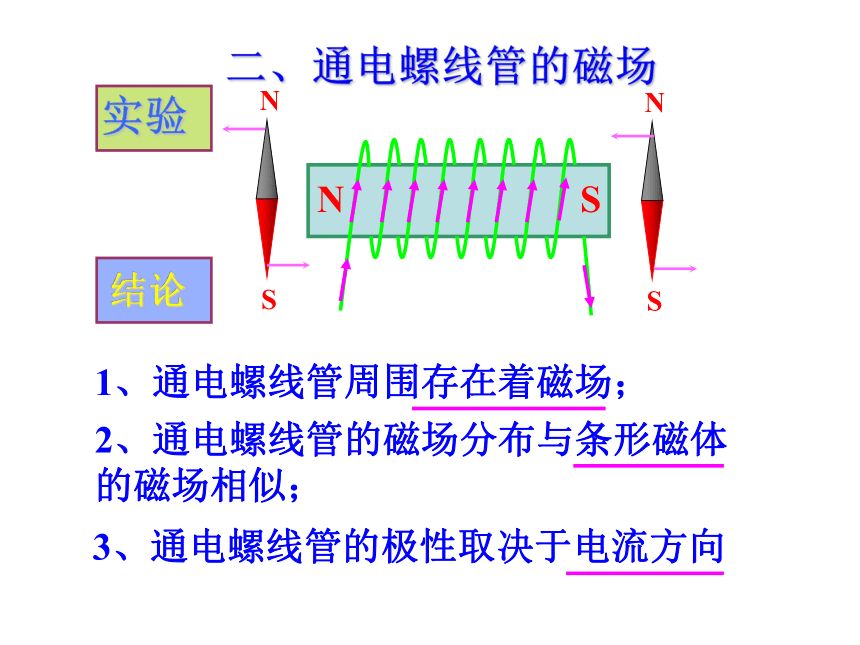

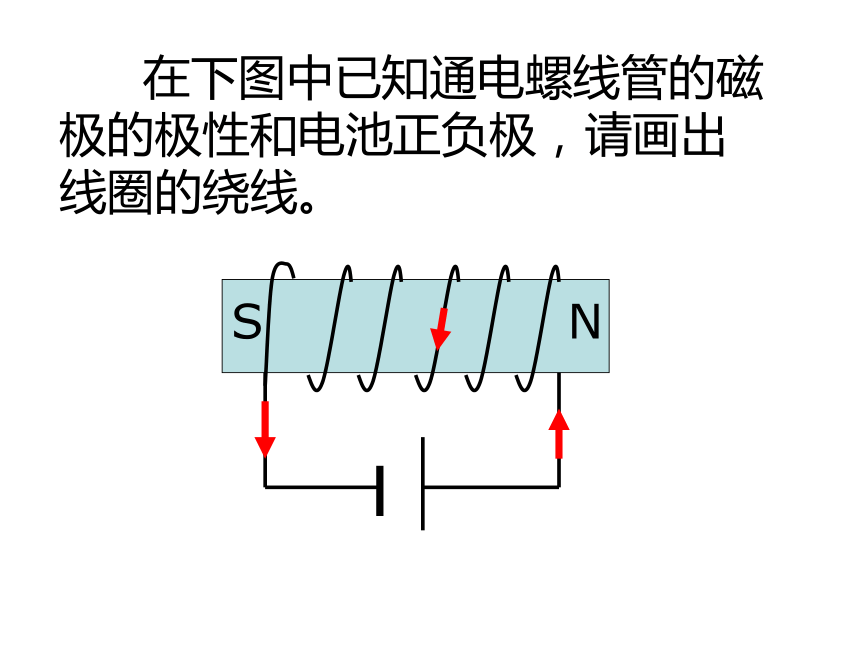

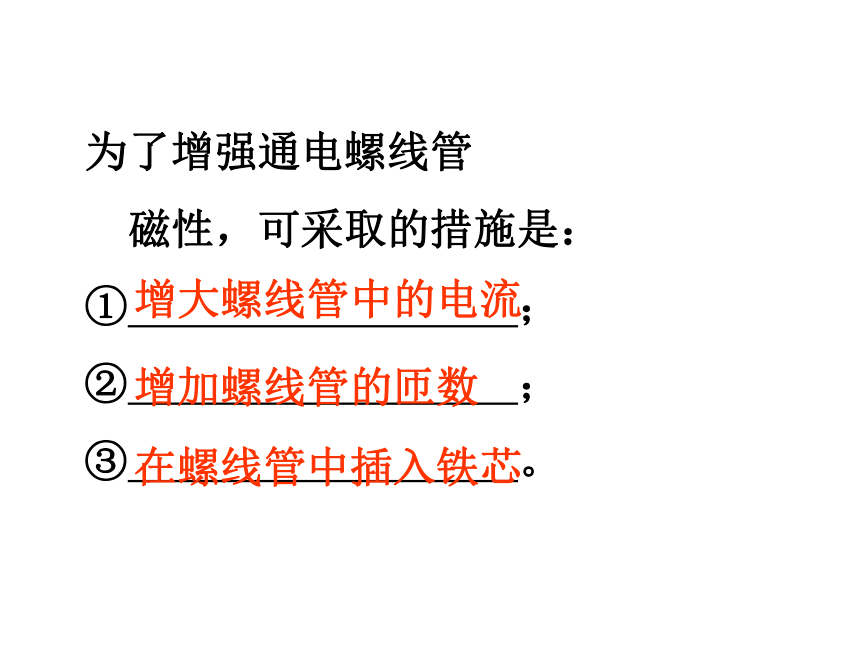

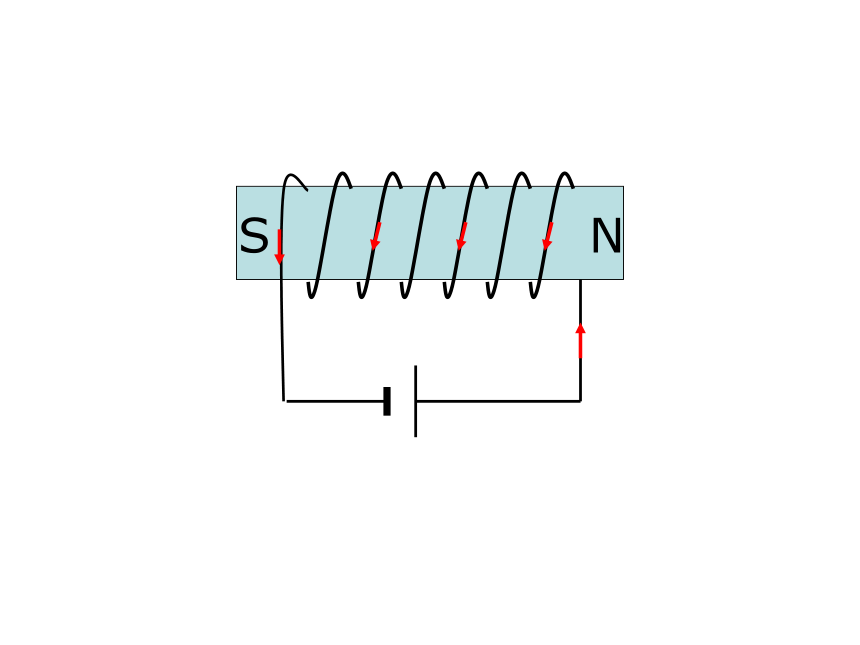

二、通电螺线管的磁场1、通电螺线管周围存在着磁场；2、通电螺线管的磁场分布与条形磁体的磁场相似；3、通电螺线管的极性取决于电流方向SNNSSNSN已知通电螺线管磁极的极性如图，请标出电源的正负极。SN电源+-练习画螺线管的绕线（按范例绕线） 在下图中已知通电螺线管的磁极的极性和电池正负极，请画出线圈的绕线。SN为了增强通电螺线管
磁性，可采取的措施是：
① ；
② ；
③ 。增大螺线管中的电流增加螺线管的匝数在螺线管中插入铁芯有越强越多越强大消失通断电改变电流大小改变电流方向五、电磁继电器的结构动触点静触点实验探究1.通电导体在磁场里的作用实验表明：通电导体如果在磁场里，
就会受到力的作用 六、1.通电导体在磁场里
的作用实验表明：通电线圈如果在磁场里，
也会受到力的作用 七、七、实验结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，就有感应电流发生。 电磁感应七、奥斯特法拉第电磁铁电动机发电机　20页
图1－47　16页
图1－42电磁感应
通电线圈在磁场中受力而转动
磁极、
线圈、
两个铜环、电刷磁极、线圈、换向器、电刷
机械能转化为电能电能转化为机械能
1.发现电磁感应现象
的科学家是： （ ）
A．奥斯特　　　B．安培
　 C．法拉第　　　D．焦耳C练习2.下列装置中，可以将
电能转化为机械能的是（ ）
A、电动机 B、电磁铁
C、电灯 D、发电机A3.1831年，英国著物理学
家 发现了电磁感应现象，
导致了 的发明，从而开辟了
人类电的时代。4 .下列电器中，利用磁场
对电流作用的原理来工作的是(　)　
Ａ．电风扇　　Ｂ．电热毯
Ｃ．白炽灯　　Ｄ．电饭煲法拉第发电机A5.如图甲、乙中,MD是导体运动,请分析
下述各种情况下导体中有感应电流产生的是（ ）
A.在图甲中，M D导体沿纸面向左或向右运动
B.在图乙中，M D导体沿纸面向左或向右运动
C.在图甲中，M D导体垂直纸面向里或向外运动
D.在图乙中，M D导体垂直纸面向里或向外运动C6.下列实验装置中用于研究电磁感
应现象的是 （ ）B
